Дисковий робочий орган

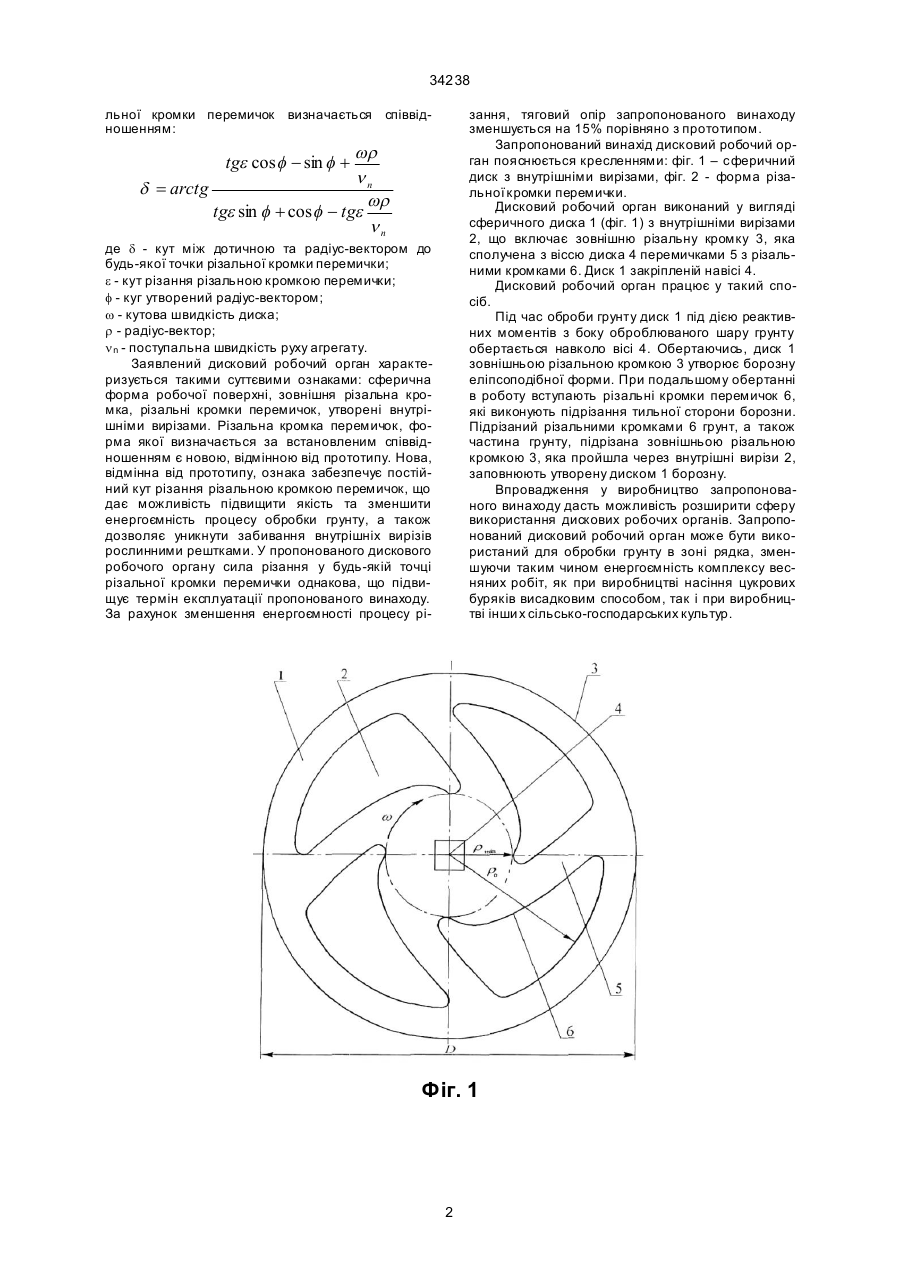

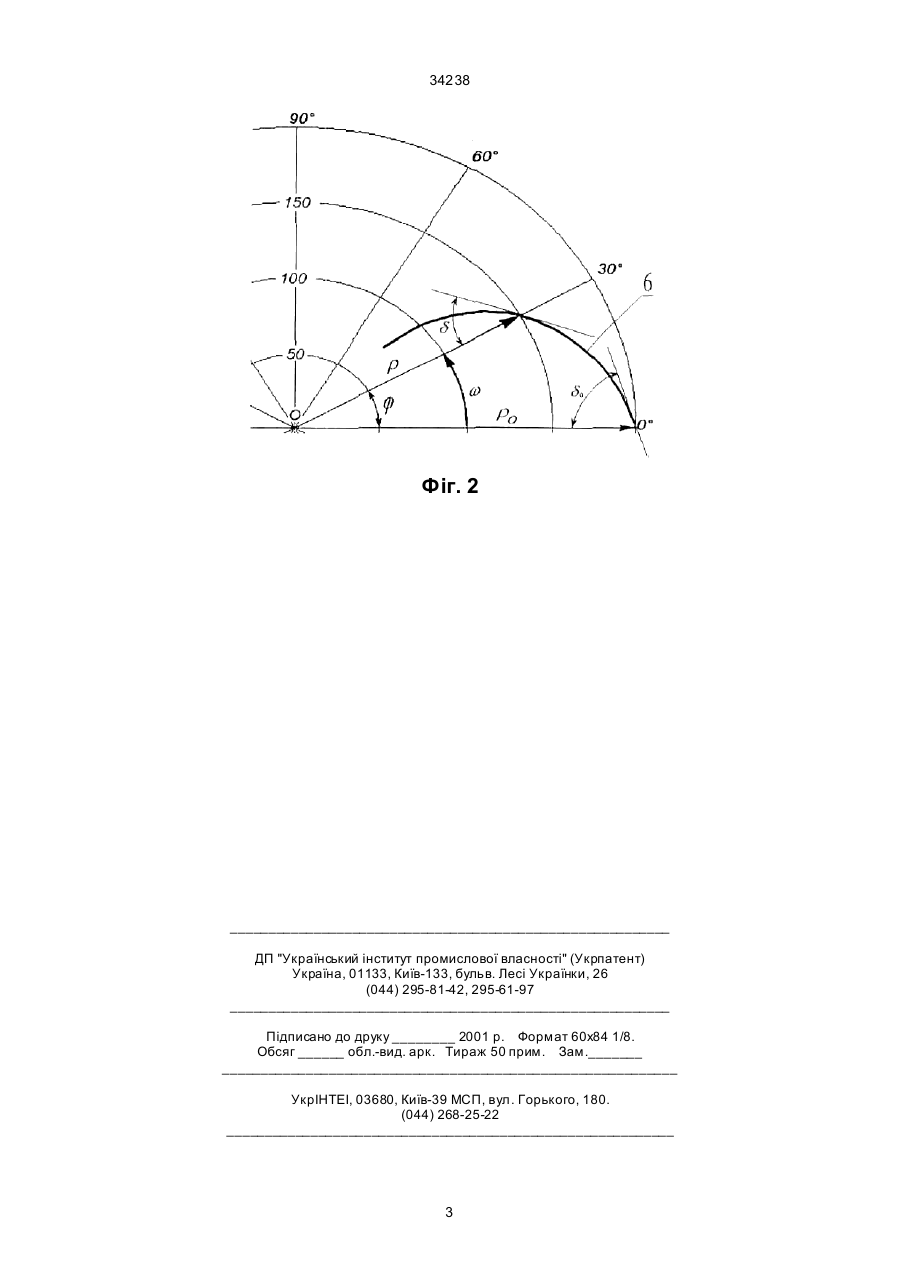

Дисковий робочий орган, виконаний у вигляді сферичного диска з внутрішніми вирізами, що включає зовнішню різальну кромку, різальні кромки перемичок. утворені внутрішніми вирізами, який відрізняється тим, що форма різальної кромки перемичок визначається за співвідношенням: 34238 льної кромки перемичок визначається співвідношенням: зання, тяговий опір запропонованого винаходу зменшується на 15% порівняно з прототипом. Запропонований винахід дисковий робочий орган пояснюється кресленнями: фіг. 1 – сферичний диск з внутрішніми вирізами, фіг. 2 - форма різальної кромки перемички. Дисковий робочий орган виконаний у вигляді сферичного диска 1 (фіг. 1) з внутрішніми вирізами 2, що включає зовнішню різальну кромку 3, яка сполучена з віссю диска 4 перемичками 5 з різальними кромками 6. Диск 1 закріпленій навісі 4. Дисковий робочий орган працює у такий спосіб. Під час оброби грунту диск 1 під дією реактивних моментів з боку оброблюваного шару грунту обертається навколо вісі 4. Обертаючись, диск 1 зовнішньою різальною кромкою 3 утворює борозну еліпсоподібної форми. При подальшому обертанні в роботу вступають різальні кромки перемичок 6, які виконують підрізання тильної сторони борозни. Підрізаний різальними кромками 6 грунт, а також частина грунту, підрізана зовнішньою різальною кромкою 3, яка пройшла через внутрішні вирізи 2, заповнюють утворену диском 1 борозну. Впровадження у виробництво запропонованого винаходу дасть можливість розширити сферу використання дискових робочих органів. Запропонований дисковий робочий орган може бути використаний для обробки грунту в зоні рядка, зменшуючи таким чином енергоємність комплексу весняних робіт, як при виробництві насіння цукрових буряків висадковим способом, так і при виробництві інши х сільсько-господарських культур. wr nn d = arctg wr tge sin f + cos f - tge nn tge cos f - sin f + де d - кут між дотичною та радіус-вектором до будь-якої точки різальної кромки перемички; e - кут різання різальною кромкою перемички; f - куг утворений радіус-вектором; w - кутова швидкість диска; r - радіус-вектор; n n - поступальна швидкість руху агрегату. Заявлений дисковий робочий орган характеризується такими суттєвими ознаками: сферична форма робочої поверхні, зовнішня різальна кромка, різальні кромки перемичок, утворені внутрішніми вирізами. Різальна кромка перемичок, форма якої визначається за встановленим співвідношенням є новою, відмінною від прототипу. Нова, відмінна від прототипу, ознака забезпечує постійний кут різання різальною кромкою перемичок, що дає можливість підвищити якість та зменшити енергоємність процесу обробки грунту, а також дозволяє уникнути забивання внутрішніх вирізів рослинними рештками. У пропонованого дискового робочого органу сила різання у будь-якій точці різальної кромки перемички однакова, що підвищує термін експлуатації пропонованого винаходу. За рахунок зменшення енергоємності процесу рі Фіг. 1 2 34238 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
