Формула / Реферат

Композиція для одержання матеріалу триботехнічного призначення, що містить полімерне зв'язуюче і наповнювач, яка відрізняється тим, що як полімерне зв'язуюче вона містить поліамід, а як наповнювач - дегазований пінополістирол, модифікований полівінілпіролідоном, і порошкоподібний графіт при такому співвідношенні компонентів, мас. %:

дегазований пінополістирол, модифікований полівінілпіролідоном

1,0-10,0

порошкоподібний графіт

1,0-10,0

поліамід

решта.

Текст

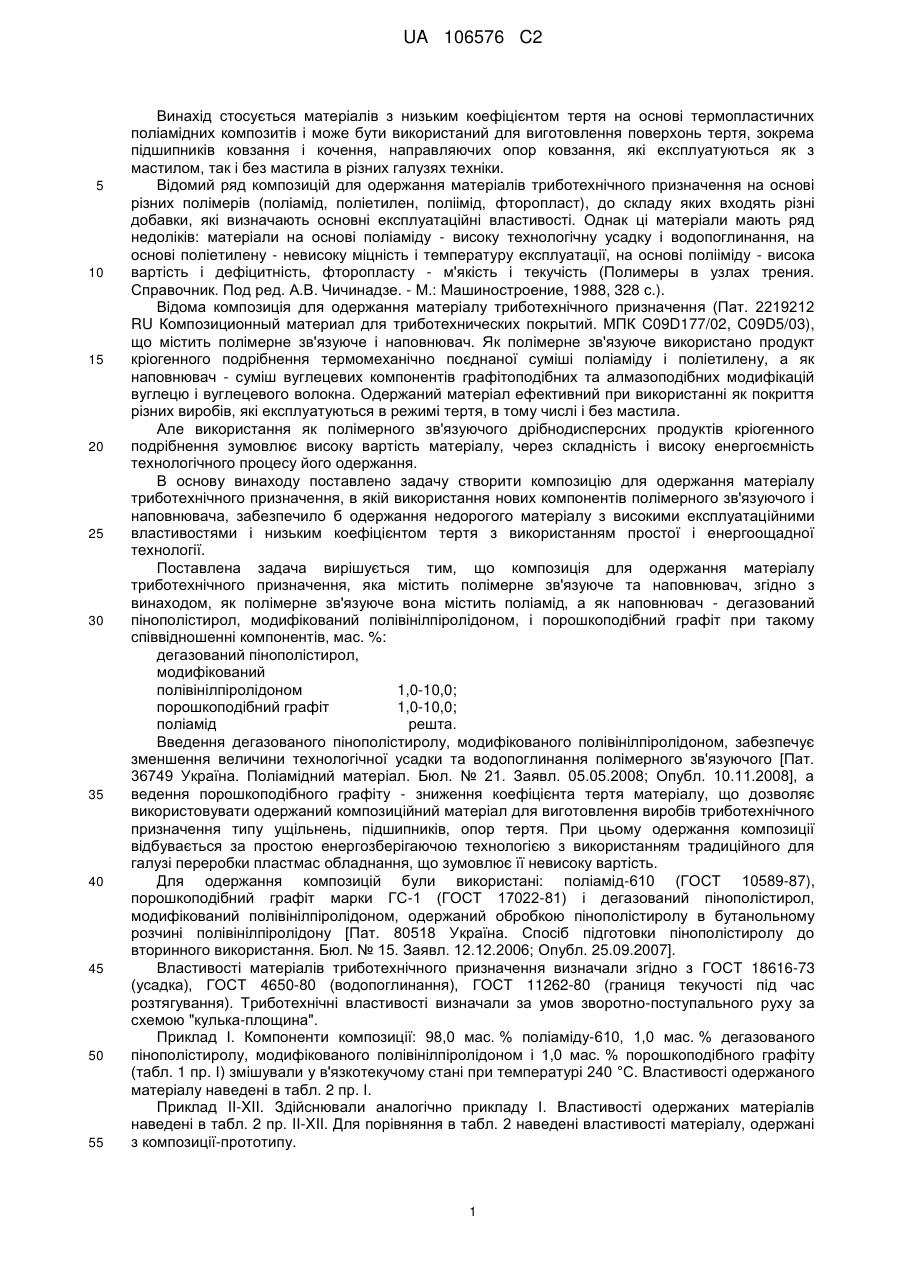

Реферат: Винахід стосується триботехнічних композиційних полімерних матеріалів для виготовлення вузлів тертя з високими експлуатаційними властивостями. Композиція для одержання матеріалу триботехнічного призначення, яка містить полімерне зв'язуюче і наповнювач. Як полімерне зв'язуюче в композиції використано поліамід-610, наповнювач - дегазований пінополістирол, модифікований полівінілпіролідоном, і порошкоподібний графіт при такому співвідношенні компонентів, мас. %: дегазований пінополістирол, модифікований полівінілпіролідоном 1,0-10,0 порошкоподібний графіт 1,0-10,0 поліамід решта. Технічний ефект - cпрощення технології одержання і зниження вартості матеріалу, зниження коефіцієнта тертя, величини технологічної усадки і водопоглинання. UA 106576 C2 (12) UA 106576 C2 UA 106576 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується матеріалів з низьким коефіцієнтом тертя на основі термопластичних поліамідних композитів і може бути використаний для виготовлення поверхонь тертя, зокрема підшипників ковзання і кочення, направляючих опор ковзання, які експлуатуються як з мастилом, так і без мастила в різних галузях техніки. Відомий ряд композицій для одержання матеріалів триботехнічного призначення на основі різних полімерів (поліамід, поліетилен, поліімід, фторопласт), до складу яких входять різні добавки, які визначають основні експлуатаційні властивості. Однак ці матеріали мають ряд недоліків: матеріали на основі поліаміду - високу технологічну усадку і водопоглинання, на основі поліетилену - невисоку міцність і температуру експлуатації, на основі полііміду - висока вартість і дефіцитність, фторопласту - м'якість і текучість (Полимеры в узлах трения. Справочник. Под ред. А.В. Чичинадзе. - М.: Машиностроение, 1988, 328 с.). Відома композиція для одержання матеріалу триботехнічного призначення (Пат. 2219212 RU Композиционный материал для триботехнических покрытий. МПК C09D177/02, C09D5/03), що містить полімерне зв'язуюче і наповнювач. Як полімерне зв'язуюче використано продукт кріогенного подрібнення термомеханічно поєднаної суміші поліаміду і поліетилену, а як наповнювач - суміш вуглецевих компонентів графітоподібних та алмазоподібних модифікацій вуглецю і вуглецевого волокна. Одержаний матеріал ефективний при використанні як покриття різних виробів, які експлуатуються в режимі тертя, в тому числі і без мастила. Але використання як полімерного зв'язуючого дрібнодисперсних продуктів кріогенного подрібнення зумовлює високу вартість матеріалу, через складність і високу енергоємність технологічного процесу його одержання. В основу винаходу поставлено задачу створити композицію для одержання матеріалу триботехнічного призначення, в якій використання нових компонентів полімерного зв'язуючого і наповнювача, забезпечило б одержання недорогого матеріалу з високими експлуатаційними властивостями і низьким коефіцієнтом тертя з використанням простої і енергоощадної технології. Поставлена задача вирішується тим, що композиція для одержання матеріалу триботехнічного призначення, яка містить полімерне зв'язуюче та наповнювач, згідно з винаходом, як полімерне зв'язуюче вона містить поліамід, а як наповнювач - дегазований пінополістирол, модифікований полівінілпіролідоном, і порошкоподібний графіт при такому співвідношенні компонентів, мас. %: дегазований пінополістирол, модифікований полівінілпіролідоном 1,0-10,0; порошкоподібний графіт 1,0-10,0; поліамід решта. Введення дегазованого пінополістиролу, модифікованого полівінілпіролідоном, забезпечує зменшення величини технологічної усадки та водопоглинання полімерного зв'язуючого [Пат. 36749 Україна. Поліамідний матеріал. Бюл. № 21. Заявл. 05.05.2008; Опубл. 10.11.2008], а ведення порошкоподібного графіту - зниження коефіцієнта тертя матеріалу, що дозволяє використовувати одержаний композиційний матеріал для виготовлення виробів триботехнічного призначення типу ущільнень, підшипників, опор тертя. При цьому одержання композиції відбувається за простою енергозберігаючою технологією з використанням традиційного для галузі переробки пластмас обладнання, що зумовлює її невисоку вартість. Для одержання композицій були використані: поліамід-610 (ГОСТ 10589-87), порошкоподібний графіт марки ГС-1 (ГОСТ 17022-81) і дегазований пінополістирол, модифікований полівінілпіролідоном, одержаний обробкою пінополістиролу в бутанольному розчині полівінілпіролідону [Пат. 80518 Україна. Спосіб підготовки пінополістиролу до вторинного використання. Бюл. № 15. Заявл. 12.12.2006; Опубл. 25.09.2007]. Властивостіматеріалів триботехнічного призначення визначали згідно з ГОСТ 18616-73 (усадка), ГОСТ 4650-80 (водопоглинання), ГОСТ 11262-80 (границя текучості під час розтягування). Триботехнічні властивості визначали за умов зворотно-поступального руху за схемою "кулька-площина". Приклад І. Компоненти композиції: 98,0 мас. % поліаміду-610, 1,0 мас. % дегазованого пінополістиролу, модифікованого полівінілпіролідоном і 1,0 мас. % порошкоподібного графіту (табл. 1 пр. І) змішували у в'язкотекучому стані при температурі 240 °C. Властивості одержаного матеріалу наведені в табл. 2 пр. І. Приклад II-XII. Здійснювали аналогічно прикладу І. Властивості одержаних матеріалів наведені в табл. 2 пр. II-XII. Для порівняння в табл. 2 наведені властивості матеріалу, одержані з композиції-прототипу. 1 UA 106576 C2 Таблиця 1 Склади композицій для одержання матеріалу триботехнічного призначення І 98 II 94 III 89 Вміст в композиції, мас. % Приклад згідно з винаходом IV V VI VII VIII IX 96,5 92,5 87,5 94 90 85 1 1 1 2,5 2,5 2,5 5 5 5 10 10 10 1 5 10 1 5 10 1 5 10 1 5 10 Компонент Поліамід-610 Дегазований пінополістирол, модифікований полівінілпіролідоном Порошкоподібний графіт X 89 XI 85 XII 80 Таблиця 2 Властивості матеріалу триботехнічного призначення Властивість Прототип Границя текучості під час 43-75 розтягування, МПа Технологічна усадка, % Водопоглинання протягом 24 год., % Коефіцієнт тертя 0,18-0,15 5 Приклад V VI VII I II III IV VIII IX X XI XII 56 58 56 62 65 57 58 62 61 55 52 50 1,0 1,0 1,1 0,6 0,8 0,8 0,6 0,6 0,6 0,7 0,8 0,8 2,9 3.0 3,2 1,9 1,9 2.1 1.6 1,6 1,8 1.6 1.6 1,7 0,22 0,20 0,19 0,19 0,16 0,12 0,18 0,14 0,11 0,16 0,13 0,10 Вихід за вказані співвідношення компонентів композиції приводить до погіршення експлуатаційних властивостей матеріалу. При зменшенні вмісту в композиції наповнювачів зростає величина технологічної усадки і коефіцієнт тертя, при збільшенні - знижуються міцнісні властивості. ФОРМУЛА ВИНАХОДУ 10 Композиція для одержання матеріалу триботехнічного призначення, що містить полімерне зв'язуюче і наповнювач, яка відрізняється тим, що як полімерне зв'язуюче вона містить поліамід, а як наповнювач - дегазований пінополістирол, модифікований полівінілпіролідоном, і порошкоподібний графіт при такому співвідношенні компонентів, мас. %: дегазований пінополістирол, модифікований полівінілпіролідоном 1,0-10,0 порошкоподібний графіт 1,0-10,0 поліамід решта. 15 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Suberliak Oleh Volodymyrovych, Levytskyi Volodymyr Yevstakhovych, Moravskyi Volodymyr Stepanovych, Greskovic Frantisek, Dulebova Ludmila, Gajdos Ivan

Автори російською

Суберляк Олег Владимирович, Левицкий Владимир Евстахович, Моравский Владимир Степанович

МПК / Мітки

МПК: C08L 77/00, C08J 5/14, C08J 5/16

Мітки: одержання, матеріалу, композиція, триботехнічного, призначення
