Кришка люка оглядового колодязя

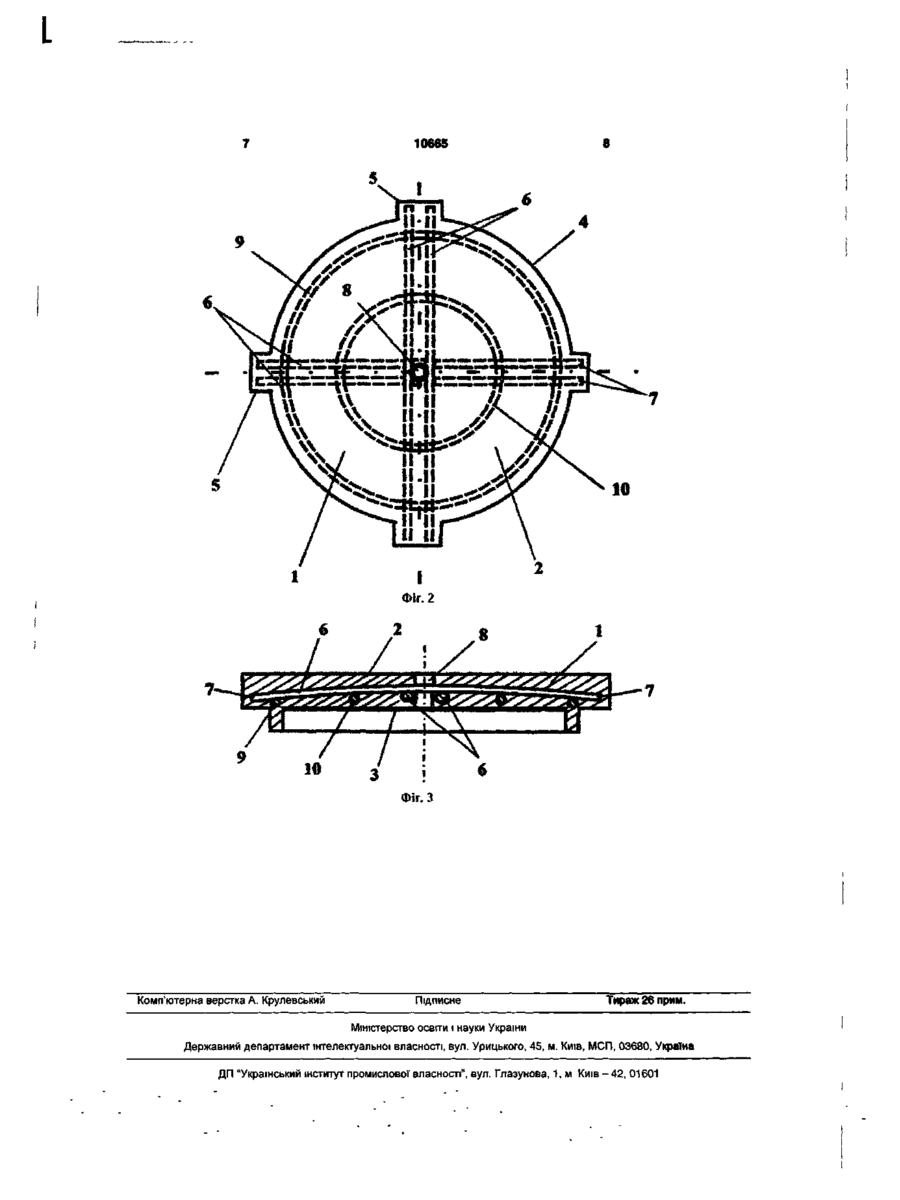

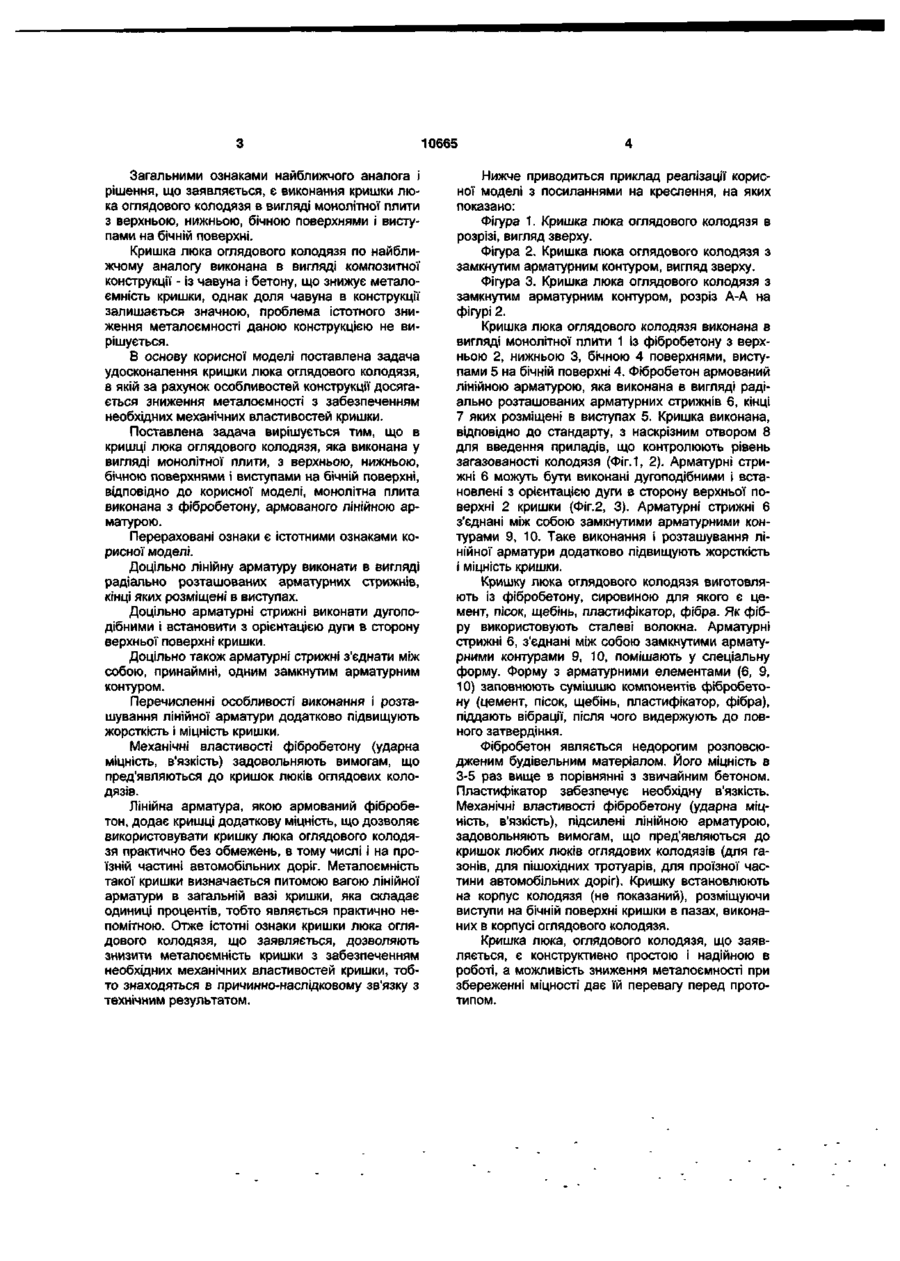

1 Кришка люка оглядового колодязя, що виконана у вигляді монолітної плити з верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні, яка відрізняється тим, що монолітна плита виконана з фібробетону, армованого ЛІНІЙ Корисна модель відноситься до будівництва, а саме, до пристроїв, що обмежують доступ в оглядові колодязі, і може бути використана в водопостачанні, теплопостачанні, каналізаційних і стічних системах Як матеріал для виготовлення кришок люків оглядових колодязів прийнято використовувати чавун, який за характеристиками МІЦНОСТІ відповідає стандартним вимогам, однак виготовлення такої кришки являється металоємним і підвищує п вартість Одним з аналогів рішення, що заявляється, є кришка люка оглядового колодязя [ГОСТ 8591-76 "Люки для кабельных колодцев телефонной канализации" Технические условия, Москва, 1976], яка виконана з чавуна у вигляді монолітної плити, що включає верхню, нижню, бічну поверхні У кришці виконані наскрізні отвори для введення, приладів контролю загазованості колодязя На бічній поверхні кришки виконані виступи Кришку встановлюють на корпус колодязя, розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя Загальними ознаками відомої кришки і рішення, що заявляється, є виконання кришки люка ОГЛЯДОВОГО КОЛОДЯЗЯ В ВИГЛЯДІ МОНОЛІТНОЇ ПЛИТИ З верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні Зазначена кришка люка оглядового колодязя характеризується високою металоємністю, отже і високою собівартістю Останнім часом робляться спроби замінити дорогий чавун іншими матеріалами або знизити НОЮ арматурою 2 Кришка люка за п 1, яка відрізняється тим, що лінійна арматура виконана в вигляді радіально розташованих арматурних стрижнів, КІНЦІ ЯКИХ розміщені у виступах 3 Кришка люка за п 2, яка відрізняється тим, що арматурні стрижні виконані дугоподібними і встановлені з орієнтацією дуги в сторону верхньої поверхні 4 Кришка люка за пп 2, 3, яка відрізняється тим, що арматурні стрижні з'єднані між собою принаймні одним замкнутим арматурним контуром його питому вагу в конструкції шляхом сполученням чавуна з іншими матеріалами, наприклад з бетоном Так, відома кришка люка оглядового колодязя, яка виготовляється ВАТ "Часовоярський авторемзавод", Україна, яка виконана з пластику в вигляді монолітної плити, що включає верхню, нижню, бічну поверхні На бічній поверхні виконані радіальні виступи Кришку встановлюють на корпус колодязя, розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя Загальними ознаками відомої кришки і рішення, що заявляється, є виконання кришки люка ОГЛЯДОВОГО КОЛОДЯЗЯ В ВИГЛЯДІ МОНОЛІТНОЇ ПЛИТИ З верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні Така кришка люка оглядового колодязя вирішує проблему металоємності, однак недостатня МІЦНІСТЬ і підвищена пружність пластика обмежує можливості застосування такої кришки Як найближчий аналог вибрана кришка люка оглядового колодязя ЛМ (А15) за ГОСТ 3634-99 "Люки смотровых колодцев и дождеприемники ливнесточных колодцев" Технические условия, М , 1999", яка виконана із сірого чавуна марки не нижче СЧ20 у вигляді монолітної плити, що включає верхню, нижню, бічну поверхні, радіальні виступи, які викопані на бічній поверхні і поглиблення на верхній поверхні, яке заповнене бетоном Кришку встановлюють на корпус колодязя, розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя Ю (О (0 10665 Загальними ознаками найближчого аналога і рішення, що заявляється, є виконання кришки люка оглядового колодязя в вигляді монолітної плити з верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні. Кришка люка оглядового колодязя по найближчому аналогу виконана в вигляді композитної конструкції - із чавуна і бетону, що знижує металоємність кришки, однак доля чавуна в конструкції залишається значною, проблема істотного зниження металоємності даною конструкцією не вирішується. В основу корисної моделі поставлена задача удосконалення кришки люка оглядового колодязя, в якій за рахунок особливостей конструкції досягається зниження металоємності з забезпеченням необхідних механічних властивостей кришки. Поставлена задача вирішується тим, що в кришці люка оглядового колодязя, яка виконана у вигляді монолітної плити, з верхньою, нижньою, бічною поверхнями і виступами на бічній поверхні, відповідно до корисної моделі, монолітна плита виконана з фібробетону, армованого лінійною арматурою. Перераховані ознаки є істотними ознаками корисної моделі. Доцільно лінійну арматуру виконати в вигляді радіально розташованих арматурних стрижнів, кінці яких розміщені в виступах. Доцільно арматурні стрижні виконати дугоподібними і встановити з орієнтацією дуги в сторону верхньої поверхні кришки. Доцільно також арматурні стрижні з'єднати між собою, принаймні, одним замкнутим арматурним контуром. Перечислены особливості виконання і розташування лінійної арматури додатково підвищують жорсткість і міцність кришки. Механічні властивості фібробетону (ударна міцність, в'язкість) задовольняють вимогам, що пред'являються до кришок люків оглядових колодязів. Лінійна арматура, якою армований фібробетон, додає кришці додаткову міцність, що дозволяє використовувати кришку люка оглядового колодязя практично без обмежень, в тому числі і на проїзній частині автомобільних доріг. Металоємність такої кришки визначається питомою вагою лінійної арматури в загальній вазі кришки, яка складає одиниці процентів, тобто являється практично непомітною. Отже істотні ознаки кришки люка оглядового колодязя, що заявляється, дозволяють знизити металоємність кришки з забезпеченням необхідних механічних властивостей кришки, тобто знаходяться в причинно-наслідковому зв'язку з технічним результатом. Нижче приводиться приклад реалізації корисної моделі з посиланнями на креслення, на яких показано: Фігура 1. Кришка люка оглядового колодязя в розрізі, вигляд зверху. Фігура 2. Кришка люка оглядового колодязя з замкнутим арматурним контуром, вигляд зверху. Фігура 3. Кришка люка оглядового колодязя з замкнутим арматурним контуром, розріз А-А на фігурі 2. Кришка люка оглядового колодязя виконана в вигляді монолітної плити 1 із фібробетону з верхньою 2, нижньою 3, бічною 4 поверхнями, виступами 5 на бічній поверхні 4. Фібробетон армований лінійною арматурою, яка виконана в вигляді радіально розташованих арматурних стрижнів 6, кінці 7 яких розміщені в виступах 5. Кришка виконана, відповідно до стандарту, з наскрізним отвором 8 для введення приладів, що контролюють рівень загазованості колодязя (Фіг.1, 2). Арматурні стрижні 6 можуть бути виконані дугоподібними і встановлені з орієнтацією дуги в сторону верхньої поверхні 2 кришки (Фіг.2, 3). Арматурні стрижні 6 з'єднані між собою замкнутими арматурними контурами 9, 10. Таке виконання і розташування лінійної арматури додатково підвищують жорсткість і міцність кришки. Кришку люка оглядового колодязя виготовляють із фібробетону, сировиною для якого є цемент, пісок, щебінь, пластифікатор, фібра. Як фібру використовують сталеві волокна. Арматурні стрижні 6, з'єднані між собою замкнутими арматурними контурами 9, 10, помішають у спеціальну форму. Форму з арматурними елементами (6, 9, 10) заповнюють сумішшю компонентів фібробетону (цемент, пісок, щебінь, пластифікатор, фібра), піддають вібрації, після чого видержують до повного затвердіння. Фібробетон являється недорогим розповсюдженим будівельним матеріалом. Його міцність в 3-5 раз вище в порівнянні з звичайним бетоном. Пластифікатор забезпечує необхідну в'язкість. Механічні властивості фібробетону (ударна міцність, в'язкість), підсилені лінійною арматурою, задовольняють вимогам, що пред'являються до кришок любих люків оглядових колодязів (для газонів, для пішохідних тротуарів, для проїзної частини автомобільних доріг). Кришку встановлюють на корпус колодязя (не показаний), розміщуючи виступи на бічній поверхні кришки в пазах, виконаних в корпусі оглядового колодязя. Кришка люка, оглядового колодязя, що заявляється, є конструктивно простою і надійною в роботі, а можливість зниження металоємності при збереженні міцності дає їй перевагу перед прототипом. 9 99901 L 10665 Фіг. З Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 4 2 , 01601
