Формула / Реферат

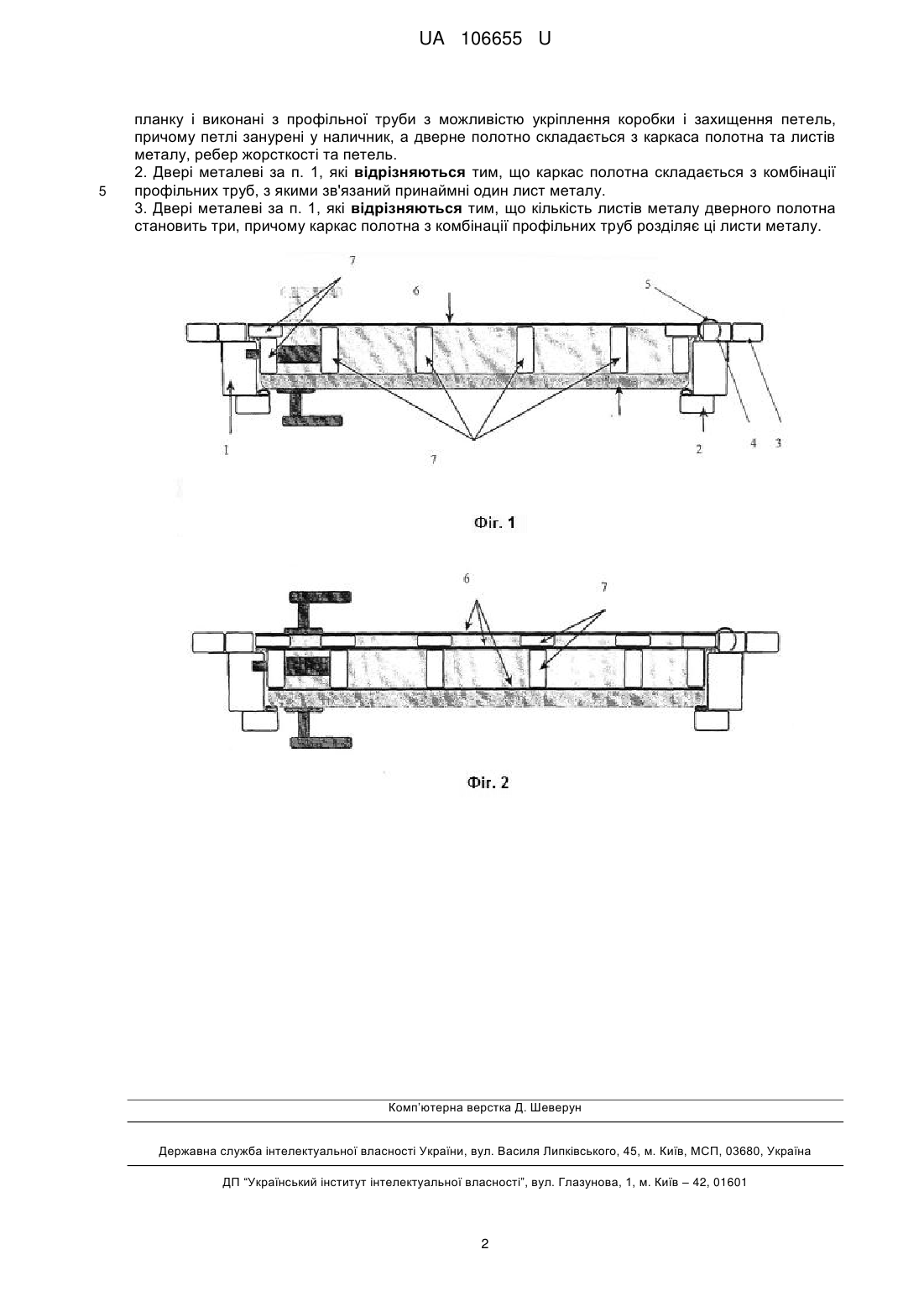

1. Двері металеві, що містять дверну коробку із петлями, пов'язану з дверним полотном, які відрізняються тим, що дверна коробка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані притворні планки і наличники, причому наличники містять знімну захисну планку і виконані з профільної труби з можливістю укріплення коробки і захищення петель, причому петлі занурені у наличник, а дверне полотно складається з каркаса полотна та листів металу, ребер жорсткості та петель.

2. Двері металеві за п. 1, які відрізняються тим, що каркас полотна складається з комбінації профільних труб, з якими зв'язаний принаймні один лист металу.

3. Двері металеві за п. 1, які відрізняються тим, що кількість листів металу дверного полотна становить три, причому каркас полотна з комбінації профільних труб розділяє ці листи металу.

Текст

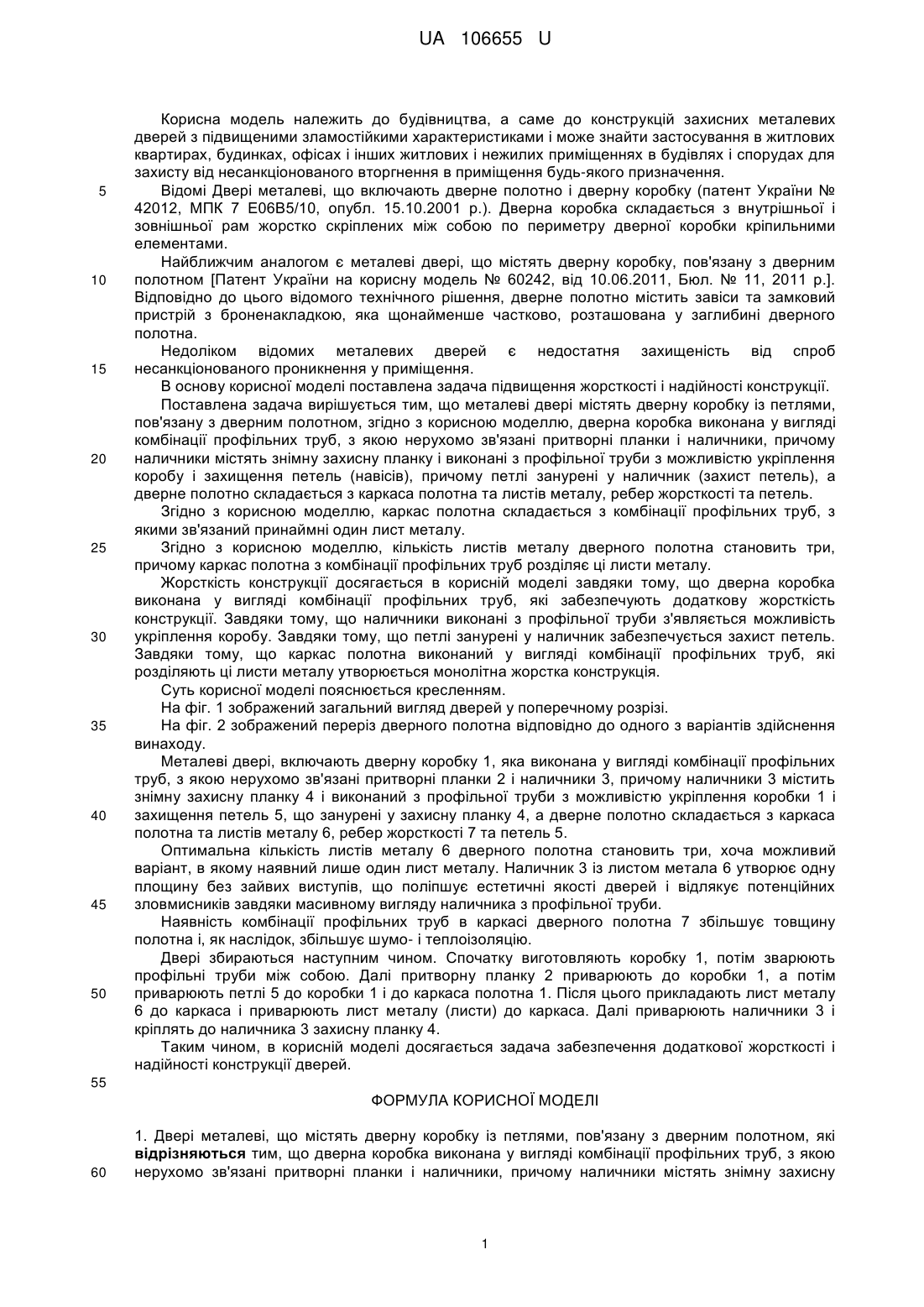

Реферат: Двері металеві містять дверну коробку із петлями, пов'язану з дверним полотном. Дверна коробка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані притворні планки і наличники, причому наличники містять знімну захисну планку і виконані з профільної труби з можливістю укріплення коробки і захищення петель. При цьому петлі занурені у наличник, а дверне полотно складається з каркаса полотна та листів металу, ребер жорсткості та петель. UA 106655 U (54) ДВЕРІ МЕТАЛЕВІ UA 106655 U UA 106655 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, а саме до конструкцій захисних металевих дверей з підвищеними зламостійкими характеристиками і може знайти застосування в житлових квартирах, будинках, офісах і інших житлових і нежилих приміщеннях в будівлях і спорудах для захисту від несанкціонованого вторгнення в приміщення будь-якого призначення. Відомі Двері металеві, що включають дверне полотно і дверну коробку (патент України № 42012, МПК 7 Е06В5/10, опубл. 15.10.2001 р.). Дверна коробка складається з внутрішньої і зовнішньої рам жорстко скріплених між собою по периметру дверної коробки кріпильними елементами. Найближчим аналогом є металеві двері, що містять дверну коробку, пов'язану з дверним полотном [Патент України на корисну модель № 60242, від 10.06.2011, Бюл. № 11, 2011 р.]. Відповідно до цього відомого технічного рішення, дверне полотно містить завіси та замковий пристрій з броненакладкою, яка щонайменше частково, розташована у заглибині дверного полотна. Недоліком відомих металевих дверей є недостатня захищеність від спроб несанкціонованого проникнення у приміщення. В основу корисної моделі поставлена задача підвищення жорсткості і надійності конструкції. Поставлена задача вирішується тим, що металеві двері містять дверну коробку із петлями, пов'язану з дверним полотном, згідно з корисною моделлю, дверна коробка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані притворні планки і наличники, причому наличники містять знімну захисну планку і виконані з профільної труби з можливістю укріплення коробу і захищення петель (навісів), причому петлі занурені у наличник (захист петель), а дверне полотно складається з каркаса полотна та листів металу, ребер жорсткості та петель. Згідно з корисною моделлю, каркас полотна складається з комбінації профільних труб, з якими зв'язаний принаймні один лист металу. Згідно з корисною моделлю, кількість листів металу дверного полотна становить три, причому каркас полотна з комбінації профільних труб розділяє ці листи металу. Жорсткість конструкції досягається в корисній моделі завдяки тому, що дверна коробка виконана у вигляді комбінації профільних труб, які забезпечують додаткову жорсткість конструкції. Завдяки тому, що наличники виконані з профільної труби з'являється можливість укріплення коробу. Завдяки тому, що петлі занурені у наличник забезпечується захист петель. Завдяки тому, що каркас полотна виконаний у вигляді комбінації профільних труб, які розділяють ці листи металу утворюється монолітна жорстка конструкція. Суть корисної моделі пояснюється кресленням. На фіг. 1 зображений загальний вигляд дверей у поперечному розрізі. На фіг. 2 зображений переріз дверного полотна відповідно до одного з варіантів здійснення винаходу. Металеві двері, включають дверну коробку 1, яка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані притворні планки 2 і наличники 3, причому наличники 3 містить знімну захисну планку 4 і виконаний з профільної труби з можливістю укріплення коробки 1 і захищення петель 5, що занурені у захисну планку 4, а дверне полотно складається з каркаса полотна та листів металу 6, ребер жорсткості 7 та петель 5. Оптимальна кількість листів металу 6 дверного полотна становить три, хоча можливий варіант, в якому наявний лише один лист металу. Наличник 3 із листом метала 6 утворює одну площину без зайвих виступів, що поліпшує естетичні якості дверей і відлякує потенційних зловмисників завдяки масивному вигляду наличника з профільної труби. Наявність комбінації профільних труб в каркасі дверного полотна 7 збільшує товщину полотна і, як наслідок, збільшує шумо- і теплоізоляцію. Двері збираються наступним чином. Спочатку виготовляють коробку 1, потім зварюють профільні труби між собою. Далі притворну планку 2 приварюють до коробки 1, а потім приварюють петлі 5 до коробки 1 і до каркаса полотна 1. Після цього прикладають лист металу 6 до каркаса і приварюють лист металу (листи) до каркаса. Далі приварюють наличники 3 і кріплять до наличника 3 захисну планку 4. Таким чином, в корисній моделі досягається задача забезпечення додаткової жорсткості і надійності конструкції дверей. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Двері металеві, що містять дверну коробку із петлями, пов'язану з дверним полотном, які відрізняються тим, що дверна коробка виконана у вигляді комбінації профільних труб, з якою нерухомо зв'язані притворні планки і наличники, причому наличники містять знімну захисну 1 UA 106655 U 5 планку і виконані з профільної труби з можливістю укріплення коробки і захищення петель, причому петлі занурені у наличник, а дверне полотно складається з каркаса полотна та листів металу, ребер жорсткості та петель. 2. Двері металеві за п. 1, які відрізняються тим, що каркас полотна складається з комбінації профільних труб, з якими зв'язаний принаймні один лист металу. 3. Двері металеві за п. 1, які відрізняються тим, що кількість листів металу дверного полотна становить три, причому каркас полотна з комбінації профільних труб розділяє ці листи металу. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Metal doors

Автори англійською

Shevchenko Vitaliy Viktorovych

Назва патенту російською

Двери металлические

Автори російською

Шевченко Виталий Викторович

МПК / Мітки

МПК: E06B 5/00

Мітки: двері, металеві
