Двері металеві
Формула / Реферат
Двері металеві, що включають дверну коробку, пов'язану з дверним полотном, що містить замковий пристрій, петлі і прикріплений до торця полотна щонайменше один протизнімний елемент, які відрізняються тим, що протизнімний елемент виконаний плоским.
Текст

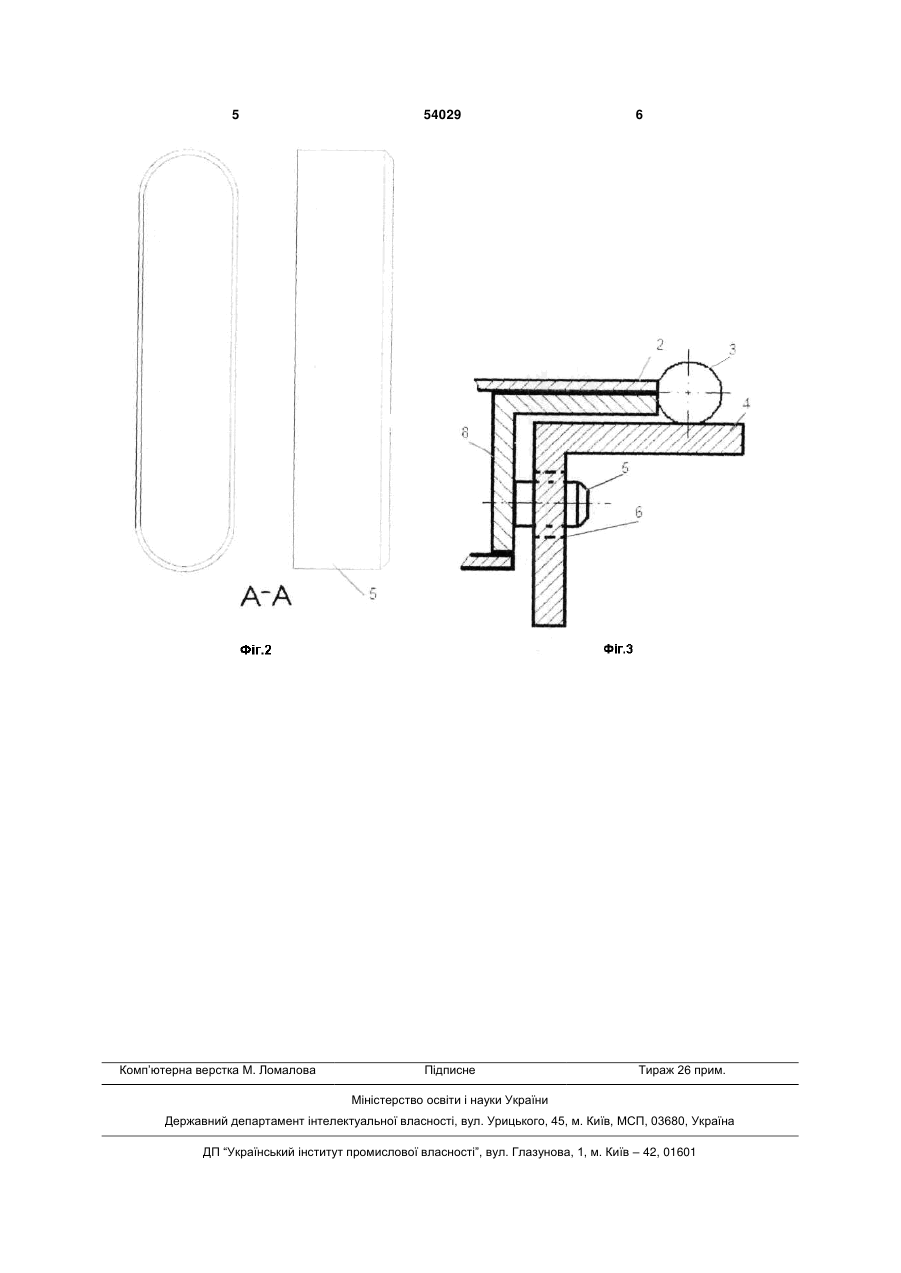

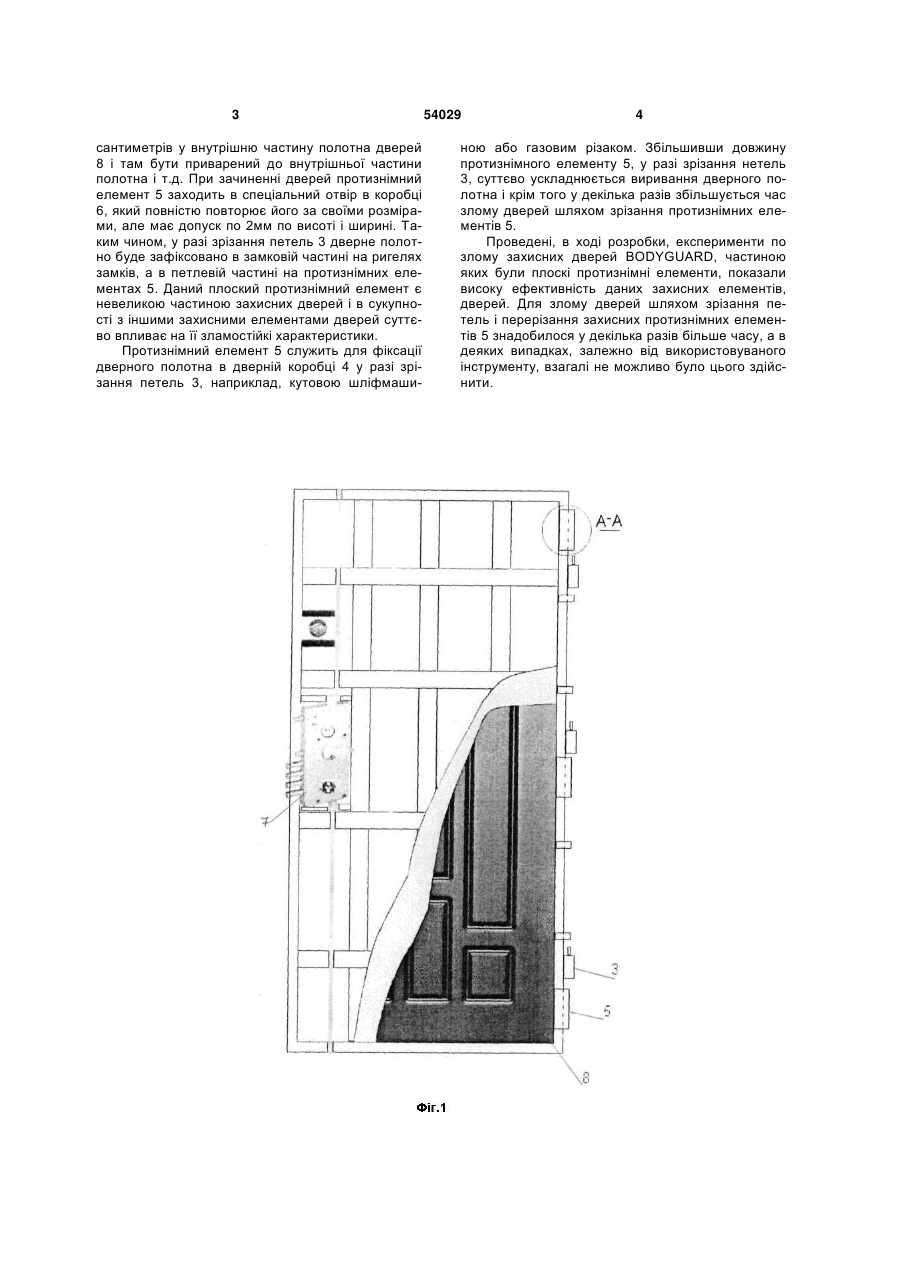

Двері металеві, що включають дверну коробку, пов'язану з дверним полотном, що містить замковий пристрій, петлі і прикріплений до торця полотна щонайменше один протизнімний елемент, які відрізняються тим, що протизнімний елемент виконаний плоским. (19) (21) u201004743 (22) 21.04.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) ОМЕЛЬЧЕНКО ІГОР ВОЛОДИМИРОВИЧ (73) ОМЕЛЬЧЕНКО ІГОР ВОЛОДИМИРОВИЧ 3 сантиметрів у внутрішню частину полотна дверей 8 і там бути приварений до внутрішньої частини полотна і т.д. При зачиненні дверей протизнімний елемент 5 заходить в спеціальний отвір в коробці 6, який повністю повторює його за своїми розмірами, але має допуск по 2мм по висоті і ширині. Таким чином, у разі зрізання петель 3 дверне полотно буде зафіксовано в замковій частині на ригелях замків, а в петлевій частині на протизнімних елементах 5. Даний плоский протизнімний елемент є невеликою частиною захисних дверей і в сукупності з іншими захисними елементами дверей суттєво впливає на її зламостійкі характеристики. Протизнімний елемент 5 служить для фіксації дверного полотна в дверній коробці 4 у разі зрізання петель 3, наприклад, кутовою шліфмаши 54029 4 ною або газовим різаком. Збільшивши довжину протизнімного елементу 5, у разі зрізання нетель 3, суттєво ускладнюється виривання дверного полотна і крім того у декілька разів збільшується час злому дверей шляхом зрізання протизнімних елементів 5. Проведені, в ході розробки, експерименти по злому захисних дверей BODYGUARD, частиною яких були плоскі протизнімні елементи, показали високу ефективність даних захисних елементів, дверей. Для злому дверей шляхом зрізання петель і перерізання захисних протизнімних елементів 5 знадобилося у декілька разів більше часу, а в деяких випадках, залежно від використовуваного інструменту, взагалі не можливо було цього здійснити. 5 Комп’ютерна верстка М. Ломалова 54029 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMetal door
Автори англійськоюOmelchenko Ihor Volodymyrovych
Назва патенту російськоюДвери металлические
Автори російськоюОмельченко Игорь Владимирович
МПК / Мітки
МПК: E06B 5/10
