Двері металеві

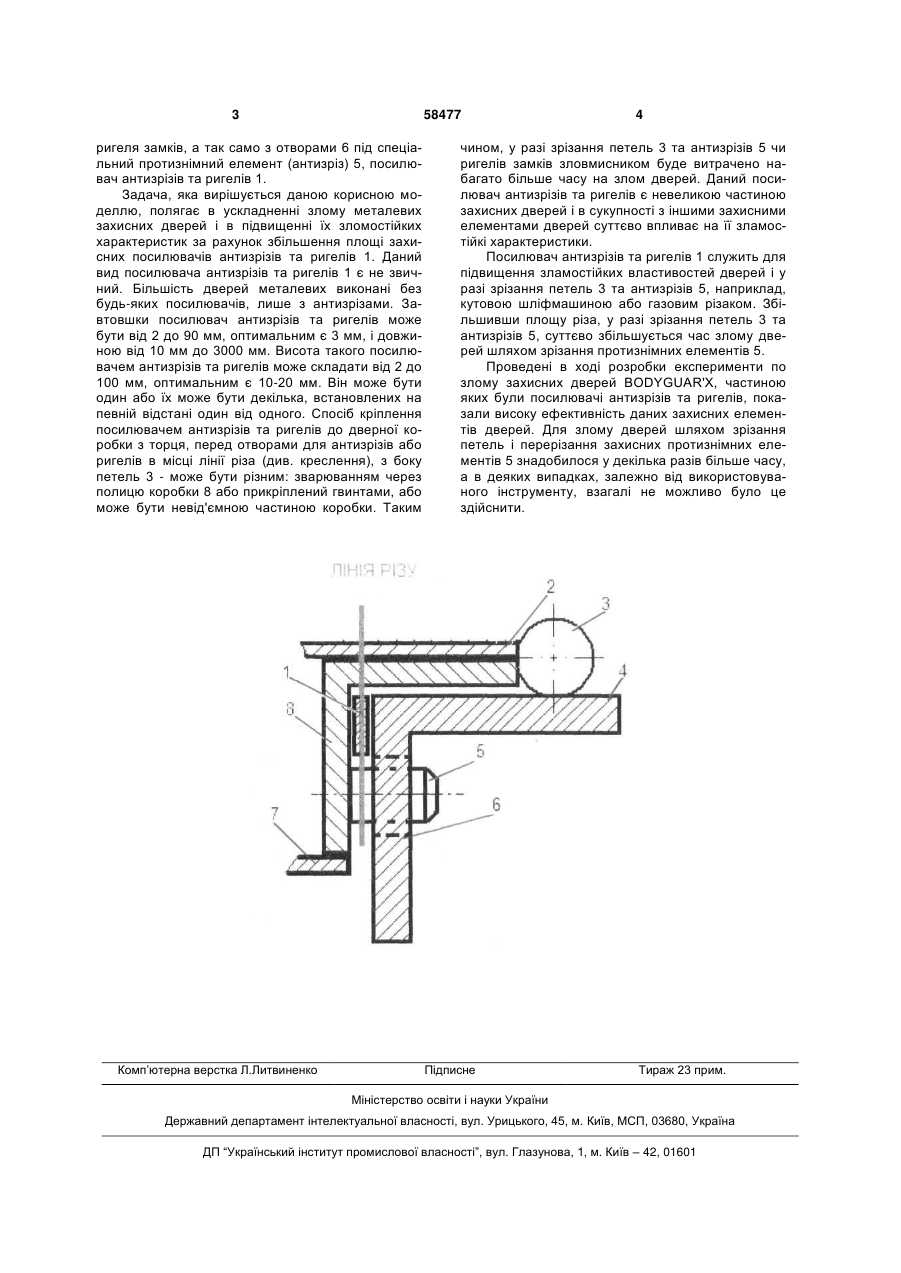

1. Металеві двері, що включають дверну коробку, пов'язану з дверним полотном, що містить замковий пристрій з ригелями, петлі і антизрізи, які відрізняються тим, що вони додатково містять щонайменше один посилювач антизрізів та ригелів, розташований у проміжку між коробкою і полотном дверей перед отворами для антизрізів або ригелів. 3 58477 ригеля замків, а так само з отворами 6 під спеціальний протизнімний елемент (антизріз) 5, посилювач антизрізів та ригелів 1. Задача, яка вирішується даною корисною моделлю, полягає в ускладненні злому металевих захисних дверей і в підвищенні їх зломостійких характеристик за рахунок збільшення площі захисних посилювачів антизрізів та ригелів 1. Даний вид посилювача антизрізів та ригелів 1 є не звичний. Більшість дверей металевих виконані без будь-яких посилювачів, лише з антизрізами. Завтовшки посилювач антизрізів та ригелів може бути від 2 до 90 мм, оптимальним є 3 мм, і довжиною від 10 мм до 3000 мм. Висота такого посилювачем антизрізів та ригелів може складати від 2 до 100 мм, оптимальним є 10-20 мм. Він може бути один або їх може бути декілька, встановлених на певній відстані один від одного. Спосіб кріплення посилювачем антизрізів та ригелів до дверної коробки з торця, перед отворами для антизрізів або ригелів в місці лінії різа (див. креслення), з боку петель 3 - може бути різним: зварюванням через полицю коробки 8 або прикріплений гвинтами, або може бути невід'ємною частиною коробки. Таким Комп’ютерна верстка Л.Литвиненко 4 чином, у разі зрізання петель 3 та антизрізів 5 чи ригелів замків зловмисником буде витрачено набагато більше часу на злом дверей. Даний посилювач антизрізів та ригелів є невеликою частиною захисних дверей і в сукупності з іншими захисними елементами дверей суттєво впливає на її зламостійкі характеристики. Посилювач антизрізів та ригелів 1 служить для підвищення зламостійких властивостей дверей і у разі зрізання петель 3 та антизрізів 5, наприклад, кутовою шліфмашиною або газовим різаком. Збільшивши площу різа, у разі зрізання петель 3 та антизрізів 5, суттєво збільшується час злому дверей шляхом зрізання протизнімних елементів 5. Проведені в ході розробки експерименти по злому захисних дверей BODYGUAR'X, частиною яких були посилювачі антизрізів та ригелів, показали високу ефективність даних захисних елементів дверей. Для злому дверей шляхом зрізання петель і перерізання захисних протизнімних елементів 5 знадобилося у декілька разів більше часу, а в деяких випадках, залежно від використовуваного інструменту, взагалі не можливо було це здійснити. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
