Натяжне замкове з`єднання для тари

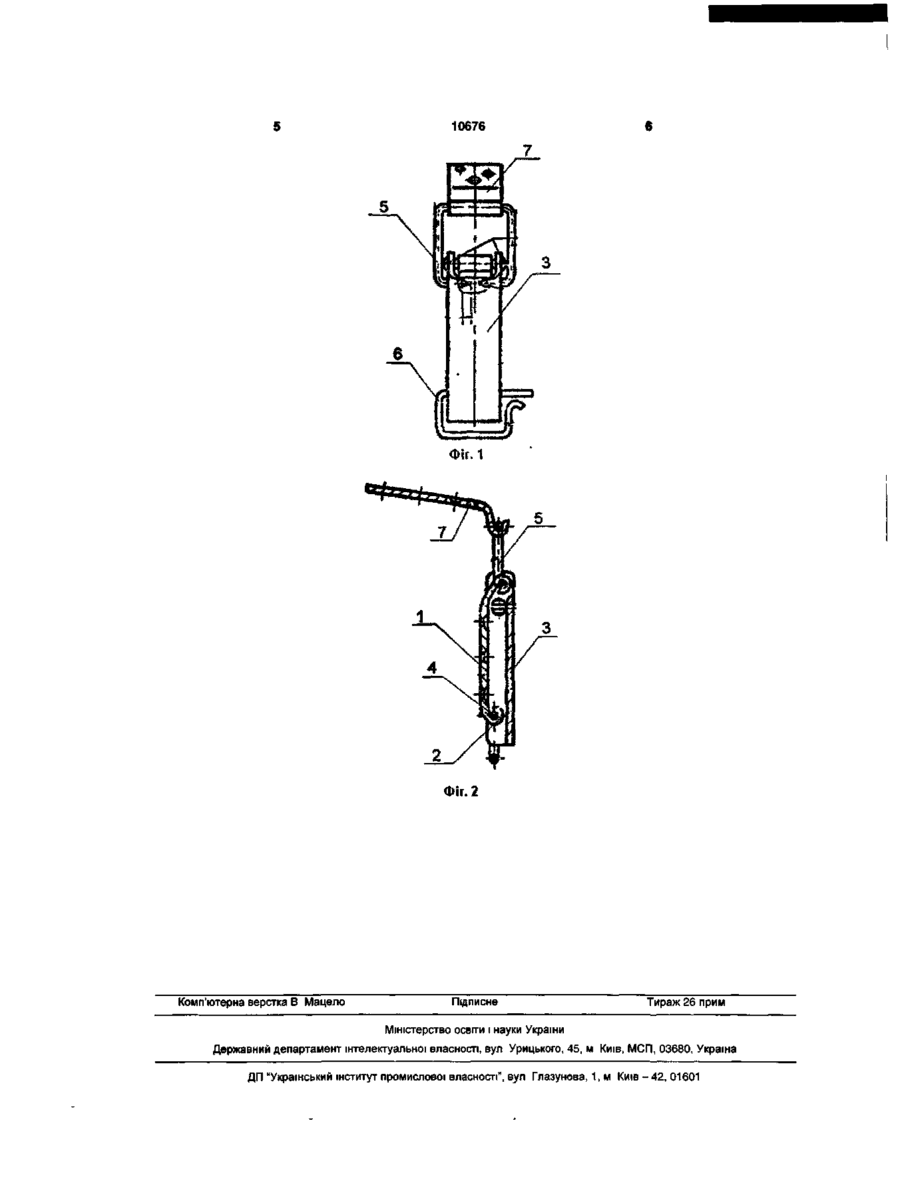

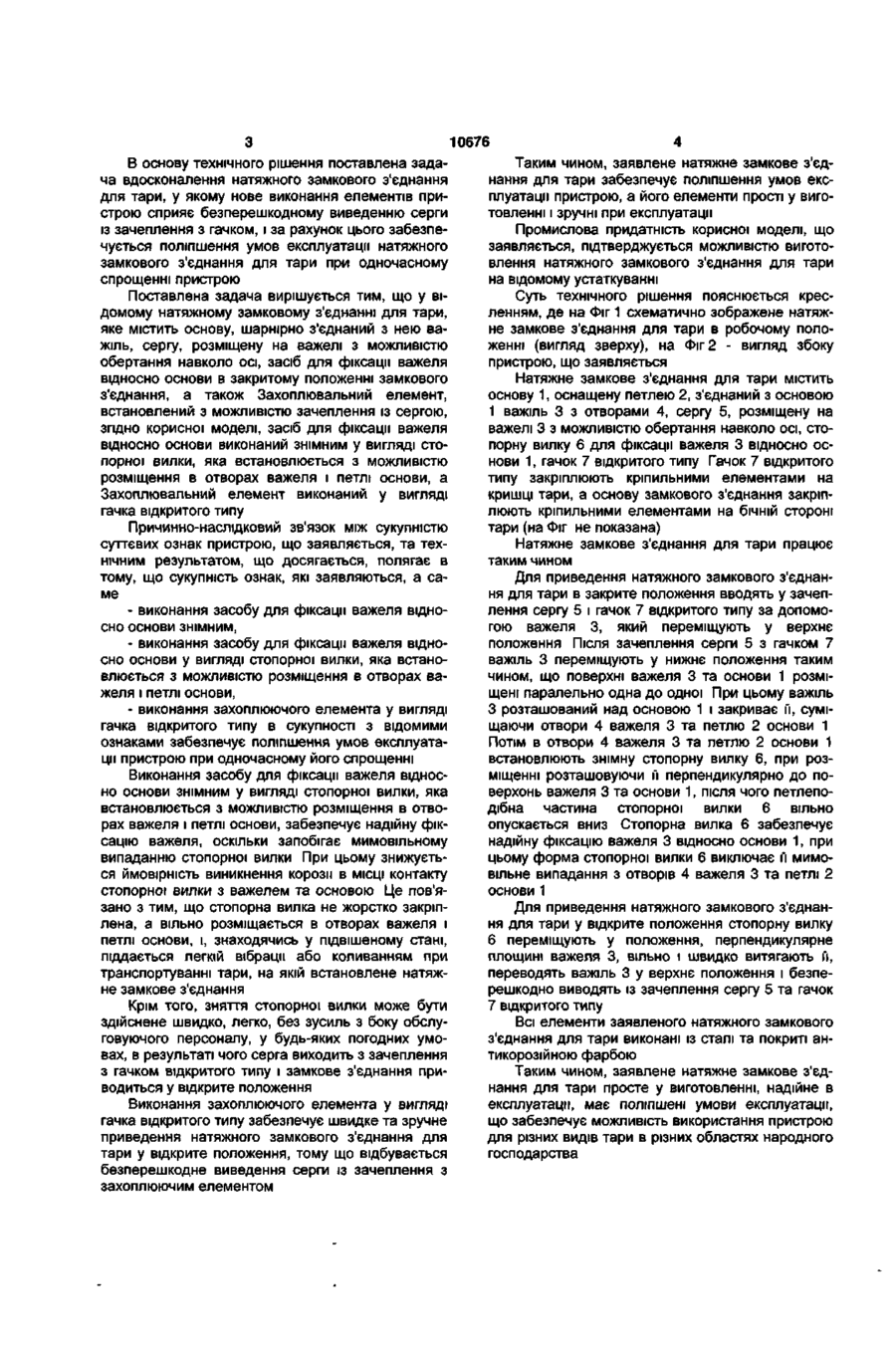

Натяжне замкове з'єднання для тари, яке містить основу, шарнірно з'єднаний з нею важіль, сергу, розміщену на важелі з можливістю обертан ня навколо осі, засіб для фіксації важеля відносно основи в закритому положенні замкового з'єднання, а також захоплювальний елемент, встановлений з можливістю зачеплення із сергою, яке відрізняється тим, що засіб для фіксації важеля відносно основи виконаний знімним у вигляді стопорної вилки, яку встановлюють з можливістю розміщення в отворах важеля і петлі основи, а захоплювальний елемент виконаний у вигляді гачка відкритого типу. Корисна модель відноситься до області залізних виробів, а саме, до замкових з'єднань, призначених для тари, ящиків, у яких транспортують та зберігають довгомірні вироби, переважно, боєприпаси. Найбільш близьким до пристрою, що заявляється, за технічною суттю і результатом, що досягається, є натяжне замкове з'єднання для тари [див. патент РФ на винахід №2081984, М. кл. 6 Е05В65/52, заявл.22.04.92р., опубл. 20.06.97р.], що містить основу, шарнірно з'єднаний з нею важіль, сергу, розміщену на важелі з можливістю обертання навколо осі, засіб для фіксації важеля відносно основи в закритому положенні замкового з'єднання, а також Захоплювальний елемент, встановлений з можливістю зачеплення із сергою. У відомому пристрої засіб для фіксації важеля відносно основи в закритому положенні замкового з'єднання виконаний у вигляді розміщеного на важелі незнімного фіксатора, який має підпружинений штир, встановлений з можливістю входження в отвір основи. Захоплювальний елемент виконаний у вигляді гачка, оснащеного пружною пластиною, яка закриває гачок і служить для запобігання виходу серги з гачка. Пружна пластина оснащена площадками, які виступають із зони гачка і служать для віджимання пластини від носка гачка. Наявність пружної пластини, яка закриває гачок і запобігає виходу серги з гачка, виключає роз'єднання серги і гачка у випадку мимовільного зриву фіксації важеля відносно основи та приходу важеля в положення відкриття замка. Однак, для відкриття замка необхідно зробити віджимання пальцями пружної пластини від носка гачка, для чого необхідно прикласти зусилля, часто значні. Це незручно при експлуатації, особливо в зимових умовах, коли обслуговуючий персонал не завжди може прикласти до пружних пластин потрібні зусилля. Крім того, не завжди можливо здійснити швидке відкривання замкового з'єднання. Виконання засобу для фіксації важеля відносно основи у вигляді розміщеного на важелі незнімного фіксатора з підпружиненим штирем, встановленим з можливістю входження в отвори основи, створює зручності при експлуатації відомого пристрою, оскільки виключається втрата штиря, особливо при частих зняттях його. Однак при цьому, у випадку, якщо місце контакту штиря та основи зазнало корозії при тривалому збереженні виробів у тарі, видалення штиря може бути ускладнене. У зв'язку з цим можуть створитися умови, при яких вивід серги з зачеплення з гачком не може бути здійснений швидко. Це може привести до більш тривалого відкривання відомого замкового з'єднання, що не завжди прийнятне, особливо при необхідності швидкого відкривання тари, передбаченої, наприклад, для збереження боєприпасів. Таким чином, відоме натяжне замкове з'єднання для тари не завжди забезпечує безперешкодний та швидкий вивід серги з зачеплення з гачком, що погіршує умови експлуатації відомого пристрою. Крім того, відомий пристрій містить елементи, виготовлення яких складне та трудомістке. CD о> 10676 В основу технічного рішення поставлена задача вдосконалення натяжного замкового з'єднання для тари, у якому нове виконання елементів пристрою сприяє безперешкодному виведенню серги із зачеплення з гачком, і за рахунок цього забезпечується поліпшення умов експлуатації натяжного замкового з'єднання для тари при одночасному спрощенні пристрою Поставлена задача вирішується тим, що у відомому натяжному замковому з'єднанні для тари, яке містить основу, шарнірно з'єднаний з нею важіль, сергу, розміщену на важелі з можливістю обертання навколо осі, засіб для фіксації важеля відносно основи в закритому положенні замкового з'єднання, а також Захоплювальний елемент, встановлений з можливістю зачеплення із сергою, згідно корисної моделі, засіб для фіксації важеля відносно основи виконаний знімним у вигляді стопорної вилки, яка встановлюється з можливістю розміщення в отворах важеля і петлі основи, а Захоплювальний елемент виконаний у вигляді гачка відкритого типу Причинно-наслідковий зв'язок між сукупністю суттєвих ознак пристрою, що заявляється, та технічним результатом, що досягається, полягає в тому, що сукупність ознак, які заявляються, а саме - виконання засобу для фіксації важеля відносно основи знімним, - виконання засобу для фіксації важеля відносно основи у вигляді стопорної вилки, яка встановлюється з можливістю розміщення в отворах важеля і петлі основи, - виконання захоплюючого елемента у вигляді гачка відкритого типу в сукупності з відомими ознаками забезпечує поліпшення умов експлуатації пристрою при одночасному його спрощенні Виконання засобу для фіксації важеля відносно основи знімним у вигляді стопорної вилки, яка встановлюється з можливістю розміщення в отворах важеля і петлі основи, забезпечує надійну фіксацію важеля, оскільки запобігає мимовільному випаданню стопорної вилки При цьому знижується ймовірність виникнення корозії в МІСЦІ контакту стопорної вилки з важелем та основою Це пов'язано з тим, що стопорна вилка не жорстко закріплена, а вільно розміщається в отворах важеля і петлі основи, і, знаходячись у підвішеному стані, піддається легкій вібрації або коливанням при транспортуванні тари, на якій встановлене натяжне замкове з'єднання Крім того, зняття стопорної вилки може бути здійснене швидко, легко, без зусиль з боку обслуговуючого персоналу, у будь-яких погодних умовах, в результаті чого серга виходить з зачеплення з гачком відкритого типу і замкове з'єднання приводиться у відкрите положення Виконання захоплюючого елемента у вигляді гачка відкритого типу забезпечує швидке та зручне приведення натяжного замкового з'єднання для тари у відкрите положення, тому що відбувається безперешкодне виведення серги із зачеплення з захоплюючим елементом Таким чином, заявлене натяжне замкове з'єднання для тари забезпечує поліпшення умов експлуатації пристрою, а його елементи прості у виготовленні і зручні при експлуатації Промислова придатність корисної моделі, що заявляється, підтверджується можливістю виготовлення натяжного замкового з'єднання для тари на відомому устаткуванні Суть технічного рішення пояснюється кресленням, де на Фіг 1 схематично зображене натяжне замкове з'єднання для тари в робочому положенні (вигляд зверху), на Фіг 2 - вигляд збоку пристрою, що заявляється Натяжне замкове з'єднання для тари містить основу 1, оснащену петлею 2, з'єднаний з основою 1 важіль 3 з отворами 4, сергу 5, розміщену на важелі 3 з можливістю обертання навколо осі, стопорну вилку 6 для фіксації важеля 3 відносно основи 1, гачок 7 відкритого типу Гачок 7 відкритого типу закріплюють кріпильними елементами на кришці тари, а основу замкового з'єднання закріплюють кріпильними елементами на бічній стороні тари (на Фіг не показана) Натяжне замкове з'єднання для тари працює таким чином Для приведення натяжного замкового з'єднання для тари в закрите положення вводять у зачеплення сергу 5 і гачок 7 відкритого типу за допомогою важеля 3, який переміщують у верхнє положення Після зачеплення серги 5 з гачком 7 важіль 3 переміщують у нижнє положення таким чином, що поверхні важеля 3 та основи 1 розміщені паралельно одна до одної При цьому важіль З розташований над основою 1 і закриває ґі, суміщаючи отвори 4 важеля 3 та петлю 2 основи 1 Потім В отвори 4 важеля 3 та петлю 2 основи 1 встановлюють знімну стопорну вилку 6, при розміщенні розташовуючи її перпендикулярно до поверхонь важеля 3 та основи 1, після чого петлеподібна частина стопорної вилки 6 вільно опускається вниз Стопорна вилка 6 забезпечує надійну фіксацію важеля 3 відносно основи 1, при цьому форма стопорної вилки 6 виключає її мимовільне випадання з отворів 4 важеля 3 та петлі 2 основи 1 Для приведення натяжного замкового з'єднання для тари у відкрите положення стопорну вилку 6 переміщують у положення, перпендикулярне площині важеля 3, вільно і швидко витягають її, переводять важіль 3 у верхнє положення і безперешкодно виводять із зачеплення сергу 5 та гачок 7 відкритого типу Всі елементи заявленого натяжного замкового з'єднання для тари виконані із сталі та покриті антикорозійною фарбою Таким чином, заявлене натяжне замкове з'єднання для тари просте у виготовленні, надійне в експлуатації, має поліпшені умови експлуатації, що забезпечує можливість використання пристрою для різних видів тари в різних областях народного господарства 10676 Фіг. 1 Фіг. 2 Комп'ютерна верстка В Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
