Натяжне обладнання ескалатора

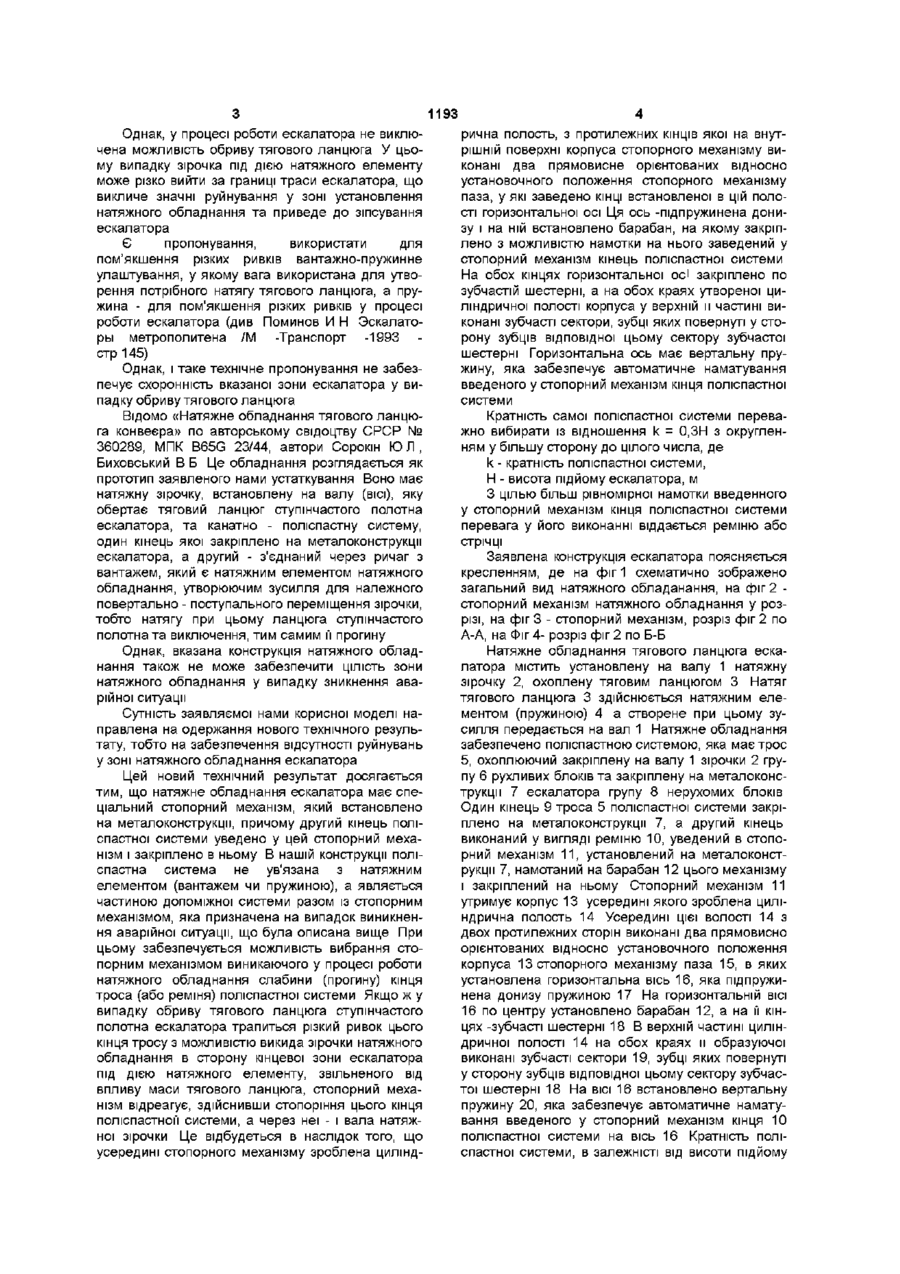

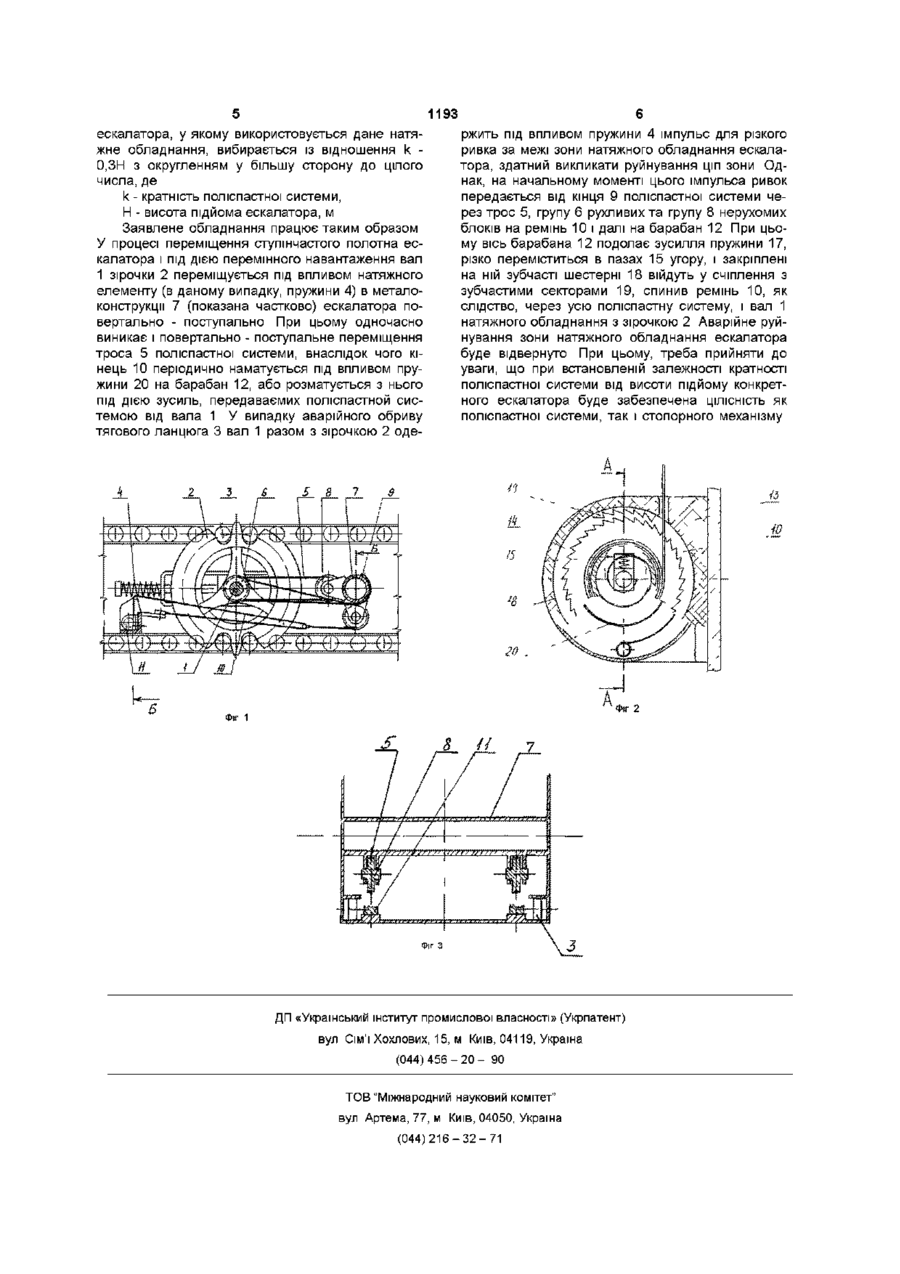

1 Натяжне обладнання ескалатора, яке включає установлену на валу натяжну зірочку тягового ланцюга ступінчастого полотна ескалатора та натяжний елемент, а також поліспастну систему, рухливий блок якої установлено на валу натяжної зірочки, а нерухомий блок і один із КІНЦІВ поліспастної системи закріплені на металоконструкції ескалатора, яке відрізняється тим, що воно має установлений на металоконструкції ескалатора стопорний механізм, в який уведено з закріпленням у ньому другий кінець поліспастної системи з можливістю виборки його стопорним механізмом при зникненні прогину під час повертально-поступального переміщення цього кінця і стопорення його у випадку виникнення різкого ривка його під впливом натяжного елементу 2 Натяжне обладнання за п 1, яке відрізняється тим, що стопорний механізм має корпус, усередині якого виконана циліндрична порожнина з протилежних КІНЦІВ якої на внутрішній поверхні корпуса виконані два вертикально орієнтованих відносно установочного положення стопорного механізму паза, горизонтальну вісь, розміщену усередині циліндричної порожнини і підпружинену донизу, причому КІНЦІ цієї осі установлені у вказаних пазах, барабан, установлений на вказаній осі, на якому закріплено з можливістю намотки на нього та розмотки з нього кінець поліспастної системи, уведений в стопорний механізм, зубчасті шестерні, кожна із яких закріплена на одному із КІНЦІВ горизонтальної осі та зубчасті сектори, виконані на обох краях утвореної циліндричної порожнини корпуса стопорного механізму у верхній и частині, зубці яких повернуті у сторону зубців відповідної цьому сектору зубчастої шестерні, причому автоматична намотка на барабан кінця поліспастної системи забезпечена встановленою на горизонтальній осі поворотної пружини 3 Натяжне обладнання за пп 1, 2, яке відрізняється тим, що кратність поліспастної системи, в залежності від висоти підйому ескалатора вибирається із відношення k = 0,3 Н з округленням у більшу сторону до цілого числа k - кратність поліспастної системи, Н - висота підйому ескалатора, м 4 Натяжне обладнання за пп 1-3, яке відрізняється тим, що уведений у стопорний механізм кінець поліспастної системи виконано у вигляді ременю чи стрічки Корисна модель відноситься до під'ємно транспортного машинобудівництва, саме - до безперервного пасажирського транспорту, зокрема, до ескалаторів Звичайне натяжне обладнання забезпечує потрібний натяг тягового ланцюга ступінчастого полотна ескалатора, запобігаючи тим самим складнанню тягового ланцюга на криволінійних ділянках трасі сходин, забезпечуючи потрібний характер взаємодії ланцюга та привідної зірочки, виключаючи прогин ланцюга, а отож і недопустимий и контакт с іншими вузлами та деталями ескалатора, порушення завданого характеру переміщення сту пінчастого полотна ВІДОМІ різні конструкції натяжного обладнання тяговых ланцюгов, в яких застосована встановлена на валу натяжна зірочка (у взаємодії з одним із тягових ланцюгів ступінчастого полотна) Цей вал установлено з можливістю повертально - поступального переміщення по направляючим чи рейкам під впливом, з однієї сторони, зусиль, створених привідним обладнанням ескалатора та масой тягового ланцюга, а з другої - натяжного елементу (ваги чи пружини), впливаючого на вал зірочки в протилежному, ниж вказа ні вище зусилля, напрямку со 1193 Однак, у процесі роботи ескалатора не виключена можливість обриву тягового ланцюга У цьому випадку зірочка під дією натяжного елементу може різко вийти за границі траси ескалатора, що викличе значні руйнування у зоні установлення натяжного обладнання та приведе до зіпсування ескалатора Є пропонування, використати для пом'якшення різких ривків вантажно-пружинне улаштування, у якому вага використана для утворення потрібного натягу тягового ланцюга, а пружина - для пом'якшення різких ривків у процесі роботи ескалатора (див Поминов И Н Эскалаторы метрополитена /М -Транспорт -1993 стр145) Однак, і таке технічне пропонування не забезпечує схоронність вказаної зони ескалатора у випадку обриву тягового ланцюга Відомо «Натяжне обладнання тягового ланцюга конвеєра» по авторському свідоцтву СРСР № 360289, МПК B65G 23/44, автори Сорокін Ю Л , Биховський В Б Це обладнання розглядається як прототип заявленого нами устаткування Воно має натяжну зірочку, встановлену на валу (ВІСІ), яку обертає тяговий ланцюг ступінчастого полотна ескалатора, та канатно - поліспастну систему, один кінець якої закріплено на металоконструкції ескалатора, а другий - з'єднаний через ричаг з вантажем, який є натяжним елементом натяжного обладнання, утворюючим зусилля для належного повертально - поступального переміщення зірочки, тобто натягу при цьому ланцюга ступінчастого полотна та виключення, тим самим її прогину Однак, вказана конструкція натяжного обладнання також не може забезпечити ЦІЛІСТЬ ЗОНИ натяжного обладнання у випадку зникнення аварійної ситуації Сутність заявляємої нами корисної моделі направлена на одержання нового технічного результату, тобто на забезпечення відсутності руйнувань у зоні натяжного обладнання ескалатора Цей новий технічний результат досягається тим, що натяжне обладнання ескалатора має спеціальний стопорний механізм, який встановлено на металоконструкції, причому другий кінець поліспастної системи уведено у цей стопорний механізм і закріплено в ньому В нашій конструкції поліспастна система не ув'язана з натяжним елементом (вантажем чи пружиною), а являється частиною допоміжної системи разом із стопорним механізмом, яка призначена на випадок виникнення аварійної ситуації, що була описана вище При цьому забезпечується можливість вибрання стопорним механізмом виникаючого у процесі роботи натяжного обладнання слабини (прогину) кінця троса (або реміня) поліспастної системи Якщо ж у випадку обриву тягового ланцюга ступінчастого полотна ескалатора трапиться різкий ривок цього кінця тросу з можливістю викида зірочки натяжного обладнання в сторону кінцевої зони ескалатора під дією натяжного елементу, звільненого від впливу маси тягового ланцюга, стопорний механізм відреагує, здійснивши стопоріння цього кінця поліспастном системи, а через неї - і вала натяжної зірочки Це відбудеться в наслідок того, що усередині стопорного механізму зроблена цилінд рична полость, з протилежних КІНЦІВ якої на внутрішній поверхні корпуса стопорного механізму виконані два прямовисне орієнтованих відносно установочного положення стопорного механізму паза, у які заведено КІНЦІ встановленої в цій полості горизонтальної осі Ця ось -підпружинена донизу і на ній встановлено барабан, на якому закріплено з можливістю намотки на нього заведений у стопорний механізм кінець поліспастної системи На обох кінцях горизонтальної осі закріплено по зубчастій шестерні, а на обох краях утвореної циліндричної полості корпуса у верхній и частині виконані зубчасті сектори, зубці яких повернуті у сторону зубців відповідної цьому сектору зубчастої шестерні Горизонтальна ось має вертальну пружину, яка забезпечує автоматичне наматування введеного у стопорний механізм кінця поліспастної системи Кратність самої поліспастної системи переважно вибирати із відношення k = 0,3Н з округленням у більшу сторону до цілого числа, де k - кратність поліспастної системи, Н - висота підйому ескалатора, м З цілью більш рівномірної намотки введенного у стопорний механізм кінця поліспастної системи перевага у його виконанні віддається реміню або стрічці Заявлена конструкція ескалатора поясняється кресленням, де на фіг 1 схематично зображено загальний вид натяжного обладанання, на фіг 2 стопорний механізм натяжного обладнання у розрізі, на фіг 3 - стопорний механізм, розріз фіг 2 по А-А, на Фіг 4- розріз фіг 2 по Б-Б Натяжне обладнання тягового ланцюга ескалатора містить установлену на валу 1 натяжну зірочку 2, охоплену тяговим ланцюгом 3 Натяг тягового ланцюга 3 здійснюється натяжним елементом (пружиною) 4 а створене при цьому зусилля передається на вал 1 Натяжне обладнання забезпечено поліспастною системою, яка має трос 5, охоплюючий закріплену на валу 1 зірочки 2 групу 6 рухливих блоків та закріплену на металоконструкції 7 ескалатора групу 8 нерухомих блоків Один кінець 9 троса 5 поліспастної системи закріплено на металоконструкції 7, а другий кінець виконаний у вигляді реміню 10, уведений в стопорний механізм 11, установлений на металоконструкції 7, намотаний на барабан 12 цього механізму і закріплений на ньому Стопорний механізм 11 утримує корпус 13 усередині якого зроблена циліндрична полость 14 Усередині цієї волості 14 з двох протилежних сторін виконані два прямовисно орієнтованих відносно установочного положення корпуса 13 стопорного механізму паза 15, в яких установлена горизонтальна вісь 16, яка підпружинена донизу пружиною 17 На горизонтальній ВІСІ 16 по центру установлено барабан 12, а на її кінцях -зубчасті шестерні 18 В верхній частині циліндричної полості 14 на обох краях и образуючої виконані зубчасті сектори 19, зубці яких повернуті у сторону зубців відповідної цьому сектору зубчастої шестерні 18 На ВІСІ 16 встановлено вертальну пружину 20, яка забезпечує автоматичне наматування введеного у стопорний механізм кінця 10 поліспастної системи на вісь 16 Кратність поліспастної системи, в залежністі від висоти підйому 1193 ескалатора, у якому використовується дане натяжне обладнання, вибирається із відношення k 0,3Н з округленням у більшу сторону до цілого числа, де k - кратність поліспастної системи, Н - висота підйома ескалатора, м Заявлене обладнання працює таким образом У процесі переміщення ступінчастого полотна ескалатора і під дією перемінного навантаження вал 1 зірочки 2 переміщується під впливом натяжного елементу (в даному випадку, пружини 4) в металоконструкції 7 (показана частково) ескалатора повертально - поступально При цьому одночасно виникає і повертально - поступальне переміщення троса 5 поліспастної системи, внаслідок чого кінець 10 періодично наматується під впливом пружини 20 на барабан 12, або розматується з нього під дією зусиль, передаваємих поліспастной системою від вала 1 У випадку аварійного обриву тягового ланцюга 3 вал 1 разом з зірочкою 2 оде ржить під впливом пружини 4 імпульс для різкого ривка за межі зони натяжного обладнання ескалатора, здатний викликати руйнування ціп зони Однак, на начальному моменті цього імпульса ривок передається від кінця 9 поліспастної системи через трос 5, групу 6 рухливих та групу 8 нерухомих блоків на ремінь 10 і далі на барабан 12 При цьому вісь барабана 12 подолає зусилля пружини 17, різко переміститься в пазах 15 угору, і закріплені на ній зубчасті шестерні 18 війдуть у счіплення з зубчастими секторами 19, спинив ремінь 10, як слідство, через усю поліспастну систему, і вал 1 натяжного обладнання з зірочкою 2 Аварійне руйнування зони натяжного обладнання ескалатора буде відвернуто При цьому, треба прийняти до уваги, що при встановленій залежності кратності поліспастної системи від висоти підйому конкретного ескалатора буде забезпечена ЦІЛІСНІСТЬ ЯК поліспастної системи, так і стопорного механізму 41 Л it. І0 /5 J 3 20 ФІГ Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 2
