Гвинтова спіраль з конусоподібним кулачковим запобіжним з’єднанням секцій

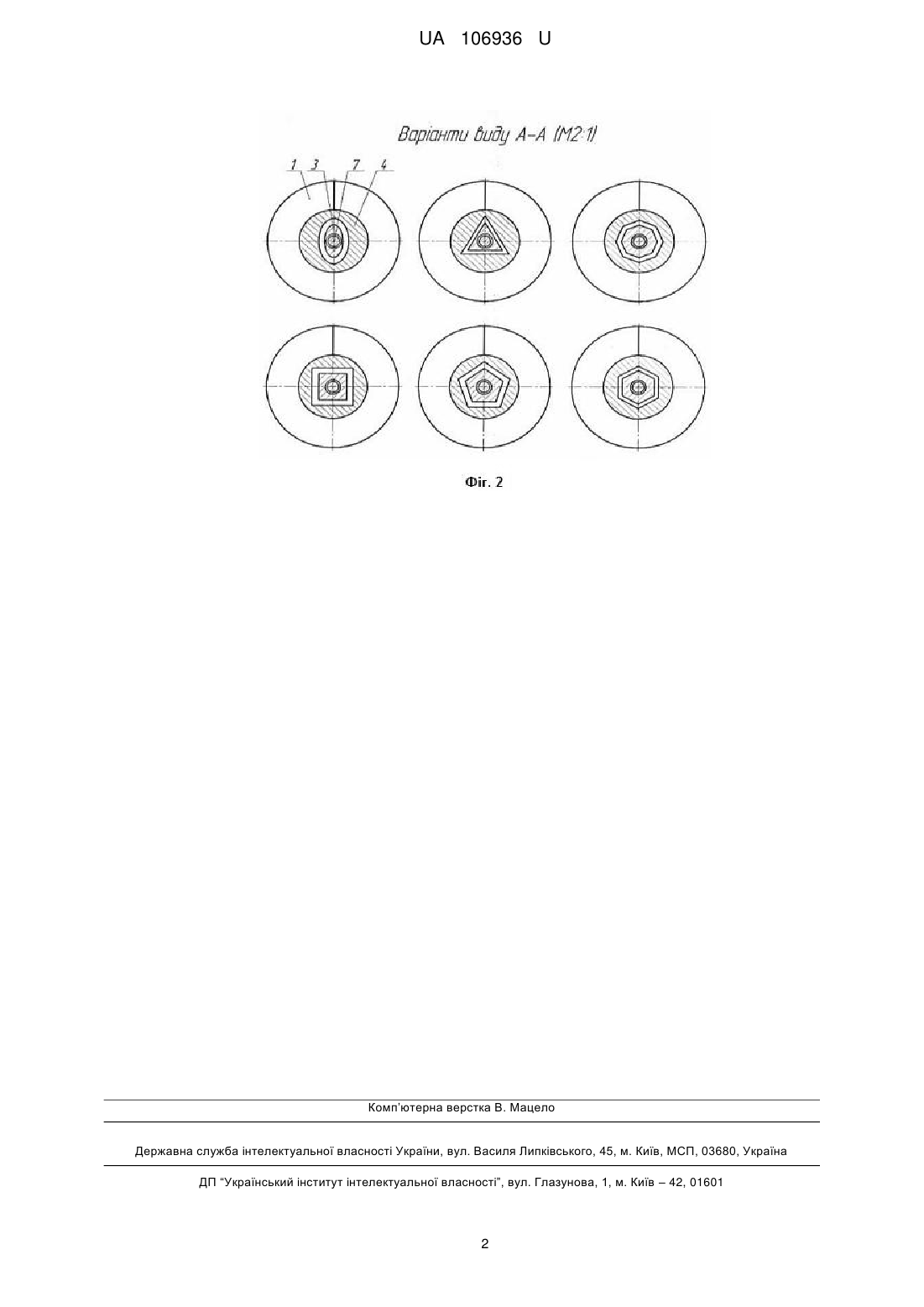

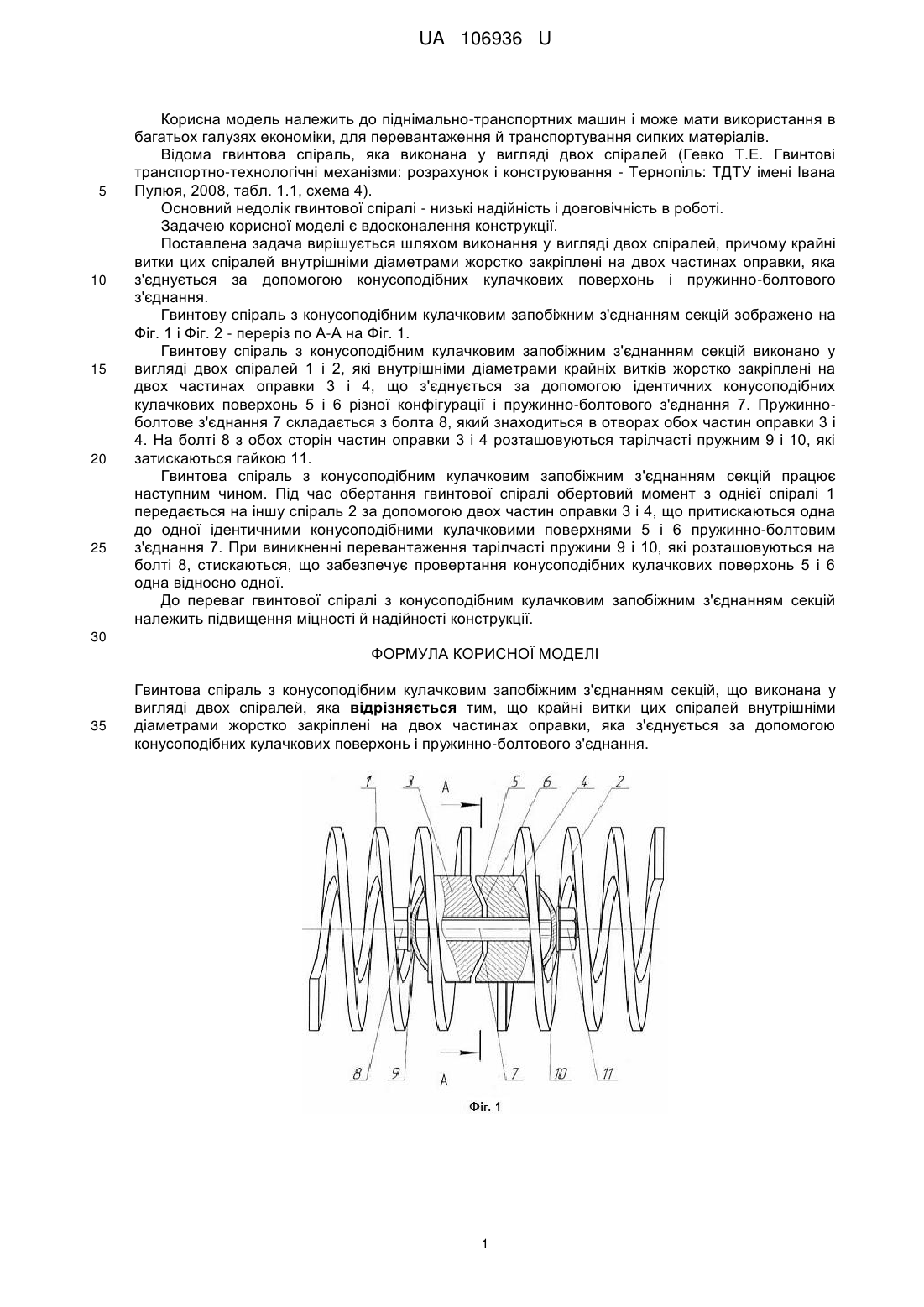

Реферат: UA 106936 U UA 106936 U 5 10 15 20 25 Корисна модель належить до піднімально-транспортних машин і може мати використання в багатьох галузях економіки, для перевантаження й транспортування сипких матеріалів. Відома гвинтова спіраль, яка виконана у вигляді двох спіралей (Гевко Т.Е. Гвинтові транспортно-технологічні механізми: розрахунок і конструювання - Тернопіль: ТДТУ імені Івана Пулюя, 2008, табл. 1.1, схема 4). Основний недолік гвинтової спіралі - низькі надійність і довговічність в роботі. Задачею корисної моделі є вдосконалення конструкції. Поставлена задача вирішується шляхом виконання у вигляді двох спіралей, причому крайні витки цих спіралей внутрішніми діаметрами жорстко закріплені на двох частинах оправки, яка з'єднується за допомогою конусоподібних кулачкових поверхонь і пружинно-болтового з'єднання. Гвинтову спіраль з конусоподібним кулачковим запобіжним з'єднанням секцій зображено на Фіг. 1 і Фіг. 2 - переріз по А-А на Фіг. 1. Гвинтову спіраль з конусоподібним кулачковим запобіжним з'єднанням секцій виконано у вигляді двох спіралей 1 і 2, які внутрішніми діаметрами крайніх витків жорстко закріплені на двох частинах оправки 3 і 4, що з'єднується за допомогою ідентичних конусоподібних кулачкових поверхонь 5 і 6 різної конфігурації і пружинно-болтового з'єднання 7. Пружинноболтове з'єднання 7 складається з болта 8, який знаходиться в отворах обох частин оправки 3 і 4. На болті 8 з обох сторін частин оправки 3 і 4 розташовуються тарілчасті пружним 9 і 10, які затискаються гайкою 11. Гвинтова спіраль з конусоподібним кулачковим запобіжним з'єднанням секцій працює наступним чином. Під час обертання гвинтової спіралі обертовий момент з однієї спіралі 1 передається на іншу спіраль 2 за допомогою двох частин оправки 3 і 4, що притискаються одна до одної ідентичними конусоподібними кулачковими поверхнями 5 і 6 пружинно-болтовим з'єднання 7. При виникненні перевантаження тарілчасті пружини 9 і 10, які розташовуються на болті 8, стискаються, що забезпечує провертання конусоподібних кулачкових поверхонь 5 і 6 одна відносно одної. До переваг гвинтової спіралі з конусоподібним кулачковим запобіжним з'єднанням секцій належить підвищення міцності й надійності конструкції. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Гвинтова спіраль з конусоподібним кулачковим запобіжним з'єднанням секцій, що виконана у вигляді двох спіралей, яка відрізняється тим, що крайні витки цих спіралей внутрішніми діаметрами жорстко закріплені на двох частинах оправки, яка з'єднується за допомогою конусоподібних кулачкових поверхонь і пружинно-болтового з'єднання. 1 UA 106936 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
