Гнучка гвинтова завантажувальна спіраль з зубчастим з’єднанням секцій

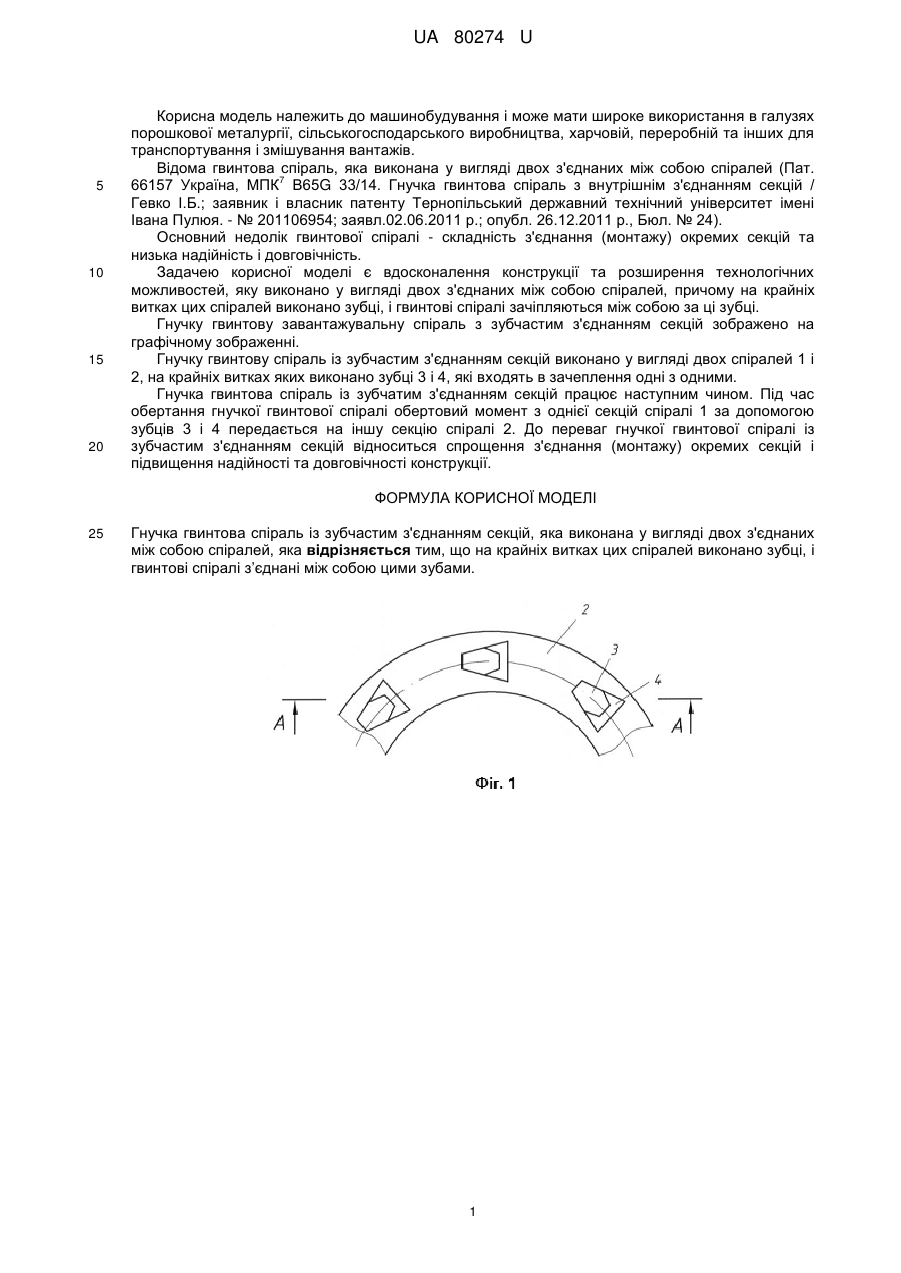

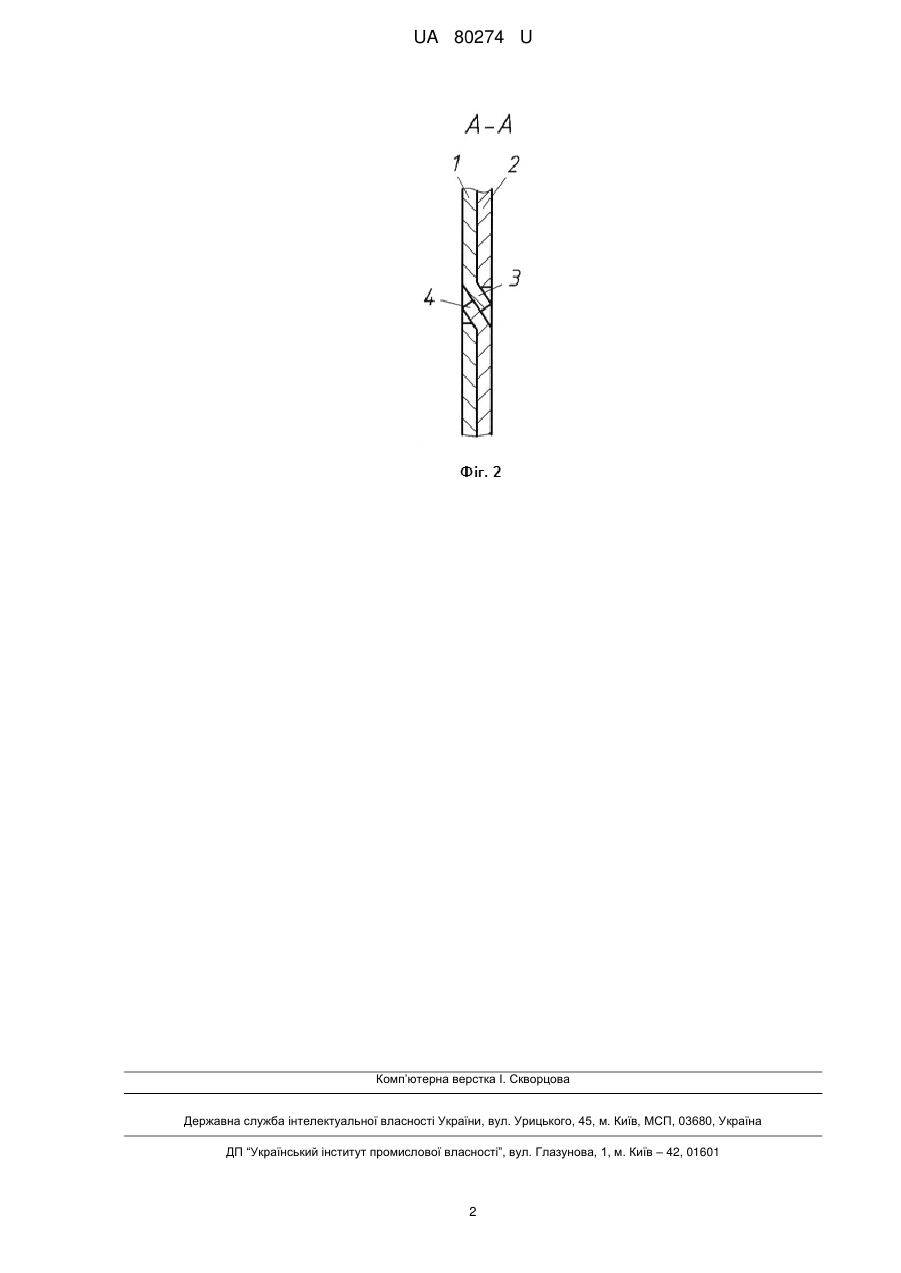

Реферат: Гнучка гвинтова спіраль із зубчастим з'єднанням секцій, яка виконана у вигляді двох з'єднаних між собою спіралей, причому на крайніх витках цих спіралей виконано зубці, і гвинтові спіралі з’єднані між собою цими зубами. UA 80274 U (12) UA 80274 U UA 80274 U 5 10 15 20 Корисна модель належить до машинобудування і може мати широке використання в галузях порошкової металургії, сільськогосподарського виробництва, харчовій, переробній та інших для транспортування і змішування вантажів. Відома гвинтова спіраль, яка виконана у вигляді двох з'єднаних між собою спіралей (Пат. 7 66157 Україна, МПК В65G 33/14. Гнучка гвинтова спіраль з внутрішнім з'єднанням секцій / Гевко І.Б.; заявник і власник патенту Тернопільський державний технічний університет імені Івана Пулюя. - № 201106954; заявл.02.06.2011 р.; опубл. 26.12.2011 р., Бюл. № 24). Основний недолік гвинтової спіралі - складність з'єднання (монтажу) окремих секцій та низька надійність і довговічність. Задачею корисної моделі є вдосконалення конструкції та розширення технологічних можливостей, яку виконано у вигляді двох з'єднаних між собою спіралей, причому на крайніх витках цих спіралей виконано зубці, і гвинтові спіралі зачіпляються між собою за ці зубці. Гнучку гвинтову завантажувальну спіраль з зубчастим з'єднанням секцій зображено на графічному зображенні. Гнучку гвинтову спіраль із зубчастим з'єднанням секцій виконано у вигляді двох спіралей 1 і 2, на крайніх витках яких виконано зубці 3 і 4, які входять в зачеплення одні з одними. Гнучка гвинтова спіраль із зубчатим з'єднанням секцій працює наступним чином. Під час обертання гнучкої гвинтової спіралі обертовий момент з однієї секцій спіралі 1 за допомогою зубців 3 і 4 передається на іншу секцію спіралі 2. До переваг гнучкої гвинтової спіралі із зубчастим з'єднанням секцій відноситься спрощення з'єднання (монтажу) окремих секцій і підвищення надійності та довговічності конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Гнучка гвинтова спіраль із зубчастим з'єднанням секцій, яка виконана у вигляді двох з'єднаних між собою спіралей, яка відрізняється тим, що на крайніх витках цих спіралей виконано зубці, і гвинтові спіралі з’єднані між собою цими зубами. 1 UA 80274 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
