Комбіноване свердло-мітчик

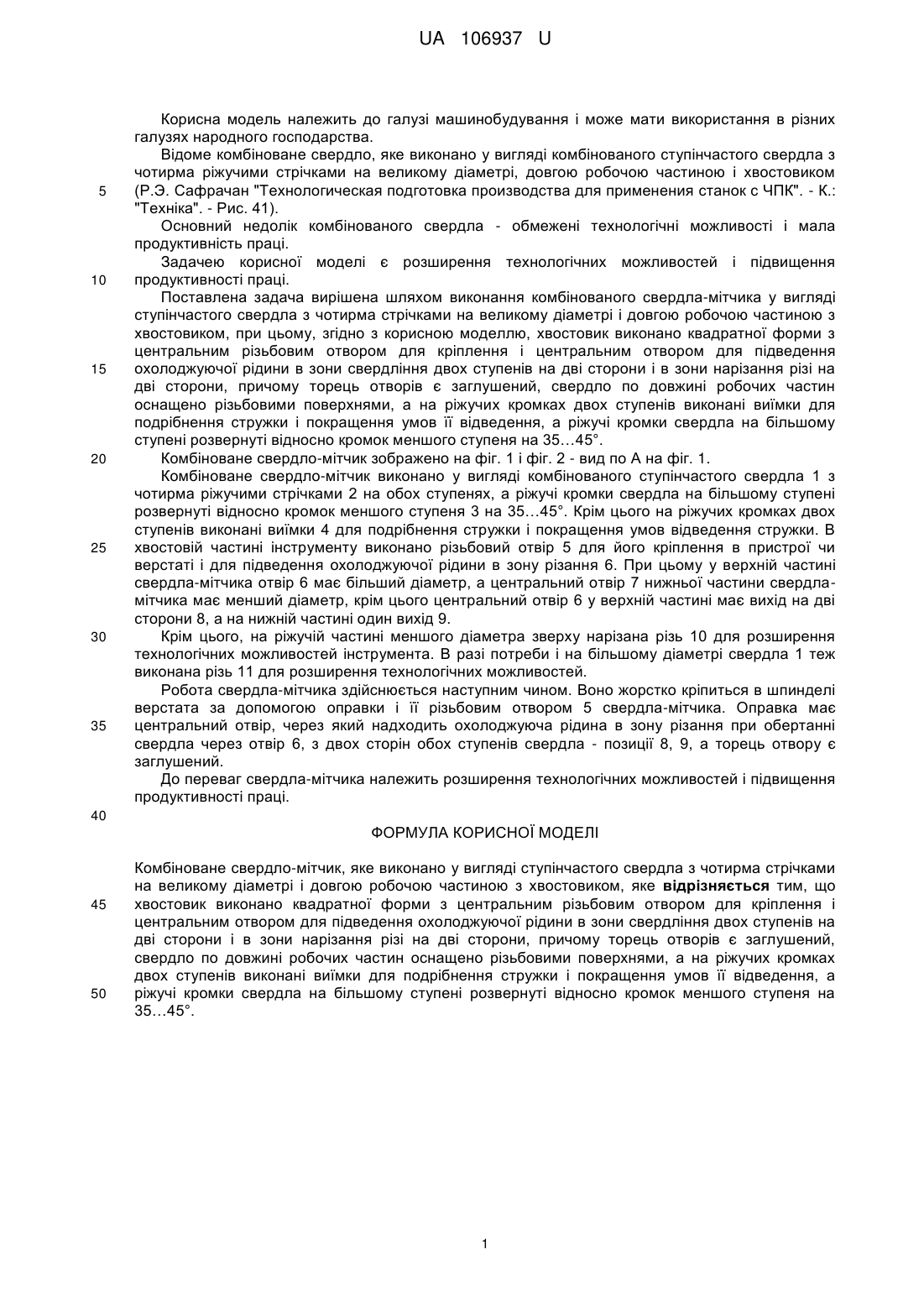

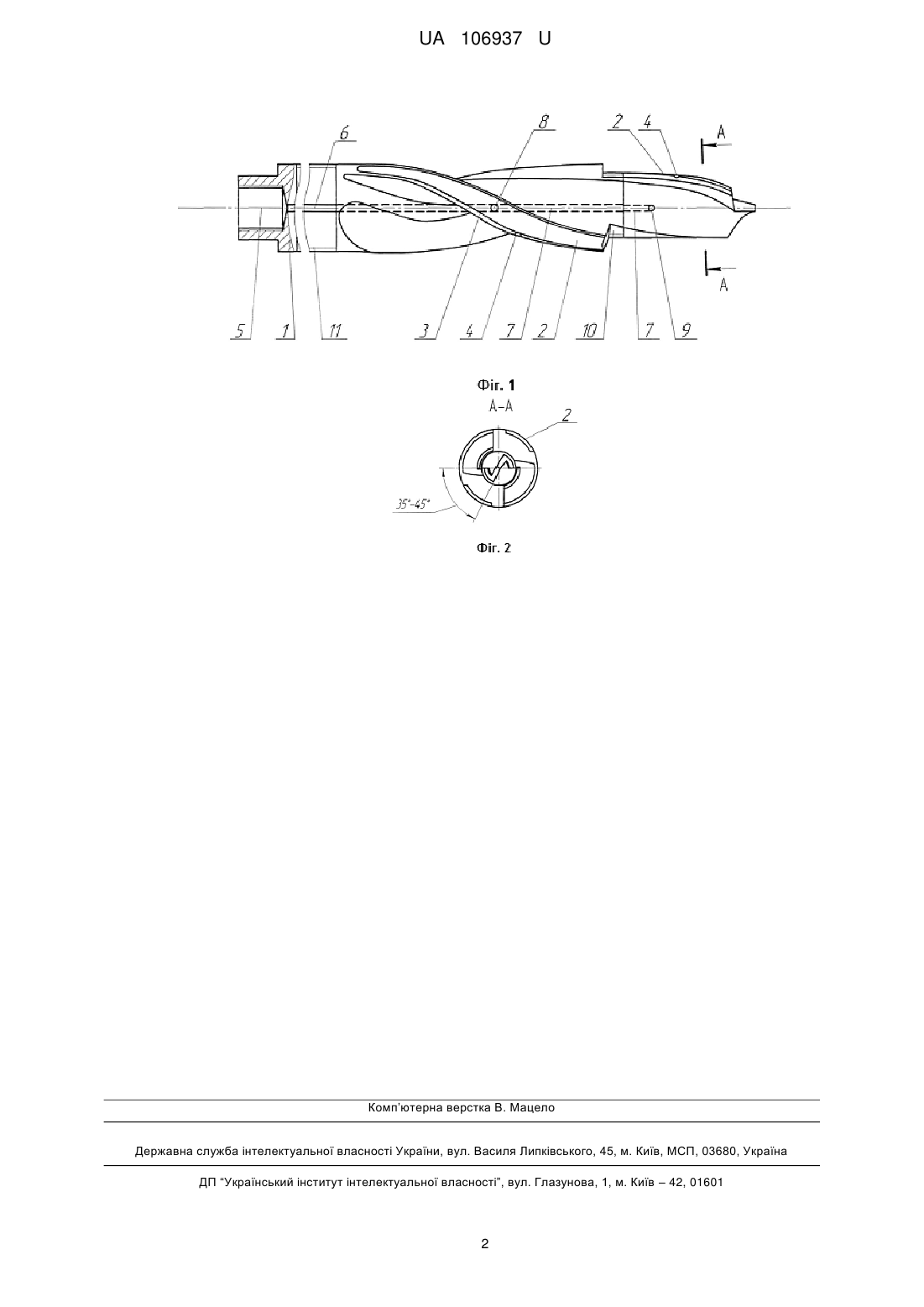

Реферат: UA 106937 U UA 106937 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і може мати використання в різних галузях народного господарства. Відоме комбіноване свердло, яке виконано у вигляді комбінованого ступінчастого свердла з чотирма ріжучими стрічками на великому діаметрі, довгою робочою частиною і хвостовиком (Р.Э. Сафрачан "Технологическая подготовка производства для применения станок с ЧПК". - К.: "Техніка". - Рис. 41). Основний недолік комбінованого свердла - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці. Поставлена задача вирішена шляхом виконання комбінованого свердла-мітчика у вигляді ступінчастого свердла з чотирма стрічками на великому діаметрі і довгою робочою частиною з хвостовиком, при цьому, згідно з корисною моделлю, хвостовик виконано квадратної форми з центральним різьбовим отвором для кріплення і центральним отвором для підведення охолоджуючої рідини в зони свердління двох ступенів на дві сторони і в зони нарізання різі на дві сторони, причому торець отворів є заглушений, свердло по довжині робочих частин оснащено різьбовими поверхнями, а на ріжучих кромках двох ступенів виконані виїмки для подрібнення стружки і покращення умов її відведення, а ріжучі кромки свердла на більшому ступені розвернуті відносно кромок меншого ступеня на 35…45°. Комбіноване свердло-мітчик зображено на фіг. 1 і фіг. 2 - вид по А на фіг. 1. Комбіноване свердло-мітчик виконано у вигляді комбінованого ступінчастого свердла 1 з чотирма ріжучими стрічками 2 на обох ступенях, а ріжучі кромки свердла на більшому ступені розвернуті відносно кромок меншого ступеня 3 на 35…45°. Крім цього на ріжучих кромках двох ступенів виконані виїмки 4 для подрібнення стружки і покращення умов відведення стружки. В хвостовій частині інструменту виконано різьбовий отвір 5 для його кріплення в пристрої чи верстаті і для підведення охолоджуючої рідини в зону різання 6. При цьому у верхній частині свердла-мітчика отвір 6 має більший діаметр, а центральний отвір 7 нижньої частини свердламітчика має менший діаметр, крім цього центральний отвір 6 у верхній частині має вихід на дві сторони 8, а на нижній частині один вихід 9. Крім цього, на ріжучій частині меншого діаметра зверху нарізана різь 10 для розширення технологічних можливостей інструмента. В разі потреби і на більшому діаметрі свердла 1 теж виконана різь 11 для розширення технологічних можливостей. Робота свердла-мітчика здійснюється наступним чином. Воно жорстко кріпиться в шпинделі верстата за допомогою оправки і її різьбовим отвором 5 свердла-мітчика. Оправка має центральний отвір, через який надходить охолоджуюча рідина в зону різання при обертанні свердла через отвір 6, з двох сторін обох ступенів свердла - позиції 8, 9, а торець отвору є заглушений. До переваг свердла-мітчика належить розширення технологічних можливостей і підвищення продуктивності праці. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Комбіноване свердло-мітчик, яке виконано у вигляді ступінчастого свердла з чотирма стрічками на великому діаметрі і довгою робочою частиною з хвостовиком, яке відрізняється тим, що хвостовик виконано квадратної форми з центральним різьбовим отвором для кріплення і центральним отвором для підведення охолоджуючої рідини в зони свердління двох ступенів на дві сторони і в зони нарізання різі на дві сторони, причому торець отворів є заглушений, свердло по довжині робочих частин оснащено різьбовими поверхнями, а на ріжучих кромках двох ступенів виконані виїмки для подрібнення стружки і покращення умов її відведення, а ріжучі кромки свердла на більшому ступені розвернуті відносно кромок меншого ступеня на 35…45°. 1 UA 106937 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
