Механізм передньої навіски трактора

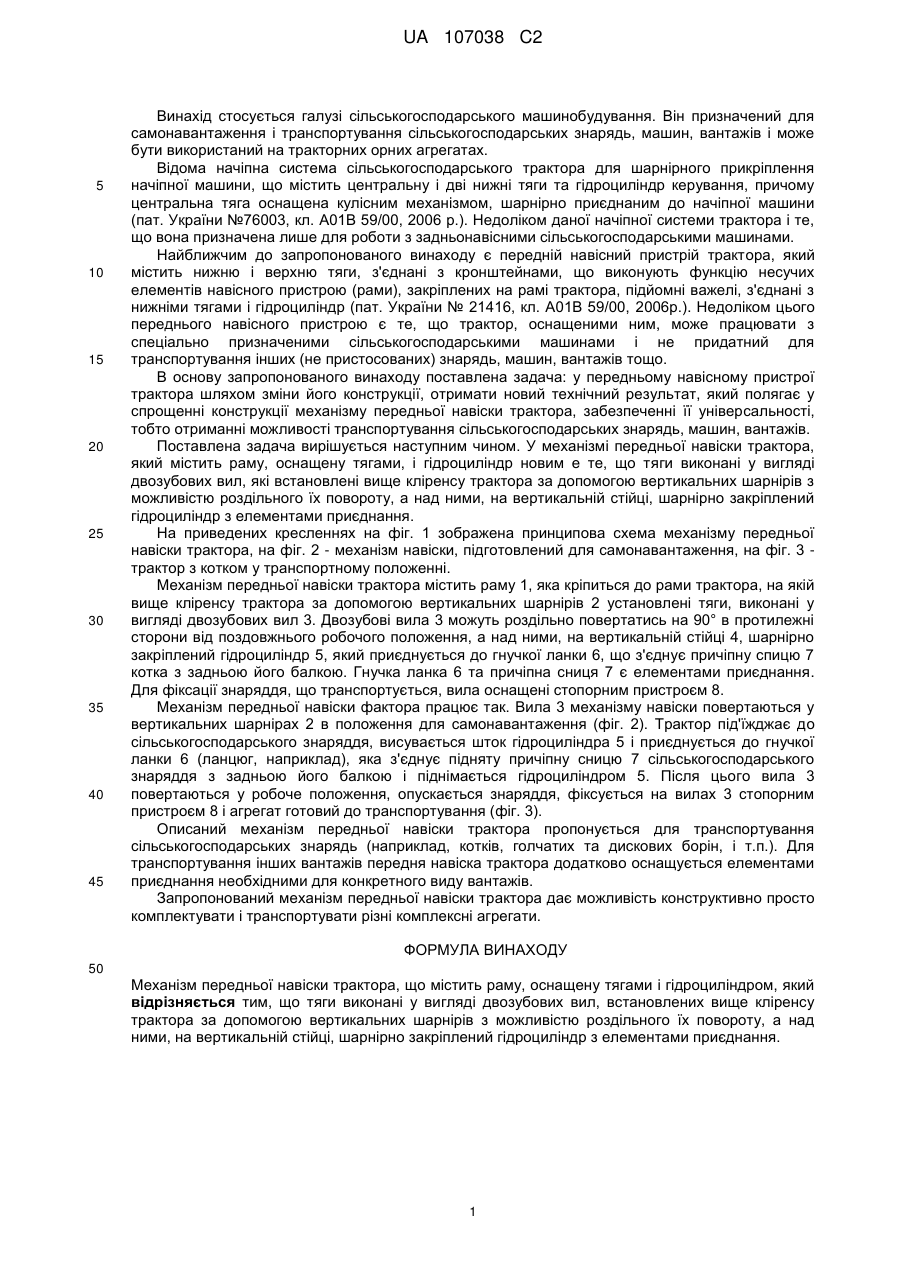

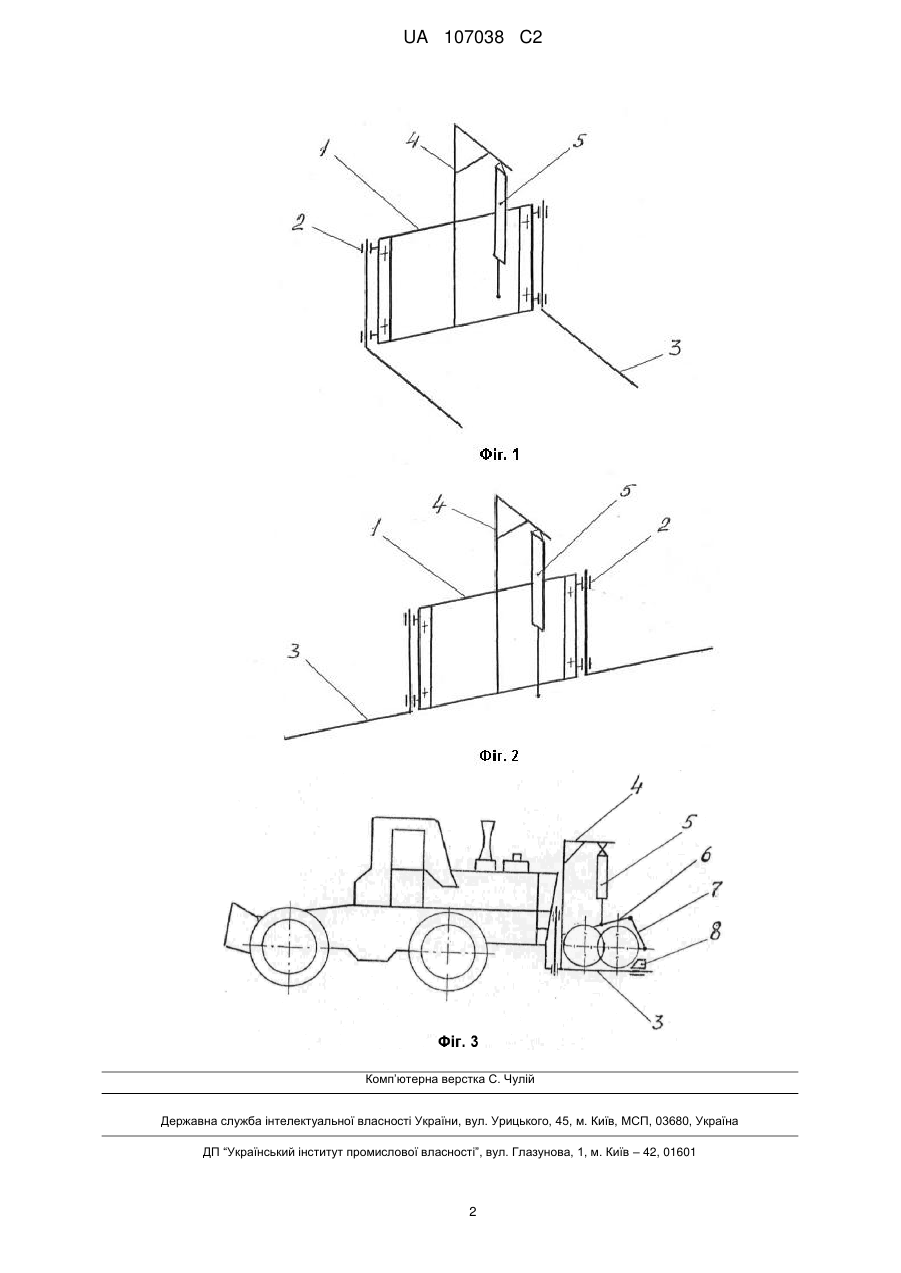

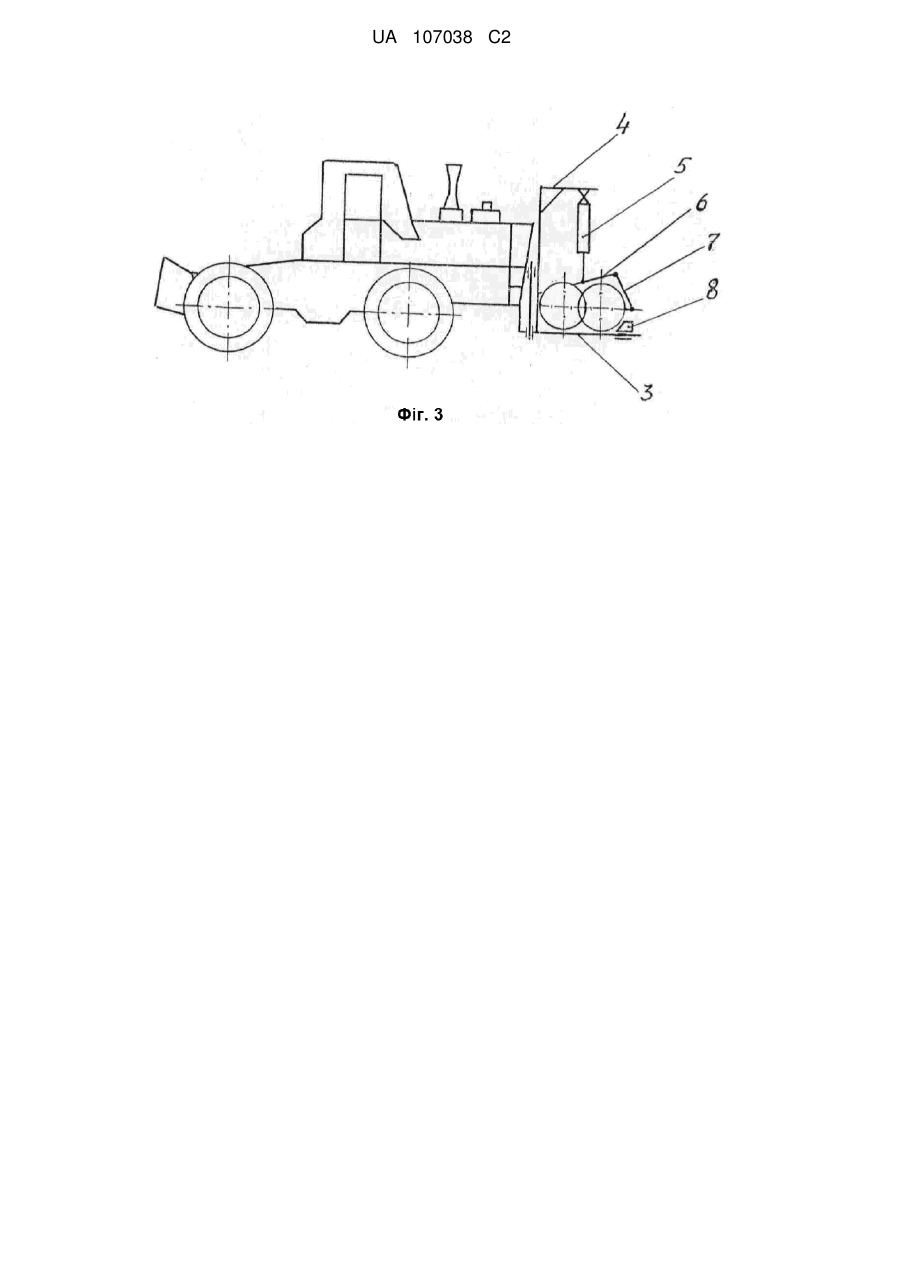

Реферат: Механізм передньої навіски трактора містить раму, оснащену тягами і гідроциліндром. Тяги виконані у вигляді двозубових вил, встановлених вище кліренсу трактора за допомогою вертикальних шарнірів з можливістю роздільного їх повороту, а над ними, на вертикальній стійці, шарнірно закріплений гідроциліндр з елементами приєднання. UA 107038 C2 (12) UA 107038 C2 UA 107038 C2 5 10 15 20 25 30 35 40 45 Винахід стосується галузі сільськогосподарського машинобудування. Він призначений для самонавантаження і транспортування сільськогосподарських знарядь, машин, вантажів і може бути використаний на тракторних орних агрегатах. Відома начіпна система сільськогосподарського трактора для шарнірного прикріплення начіпної машини, що містить центральну і дві нижні тяги та гідроциліндр керування, причому центральна тяга оснащена кулісним механізмом, шарнірно приєднаним до начіпної машини (пат. України №76003, кл. А01В 59/00, 2006 р.). Недоліком даної начіпної системи трактора і те, що вона призначена лише для роботи з задньонавісними сільськогосподарськими машинами. Найближчим до запропонованого винаходу є передній навісний пристрій трактора, який містить нижню і верхню тяги, з'єднані з кронштейнами, що виконують функцію несучих елементів навісного пристрою (рами), закріплених на рамі трактора, підйомні важелі, з'єднані з нижніми тягами і гідроциліндр (пат. України № 21416, кл. А01В 59/00, 2006р.). Недоліком цього переднього навісного пристрою є те, що трактор, оснащеними ним, може працювати з спеціально призначеними сільськогосподарськими машинами і не придатний для транспортування інших (не пристосованих) знарядь, машин, вантажів тощо. В основу запропонованого винаходу поставлена задача: у передньому навісному пристрої трактора шляхом зміни його конструкції, отримати новий технічний результат, який полягає у спрощенні конструкції механізму передньої навіски трактора, забезпеченні її універсальності, тобто отриманні можливості транспортування сільськогосподарських знарядь, машин, вантажів. Поставлена задача вирішується наступним чином. У механізмі передньої навіски трактора, який містить раму, оснащену тягами, і гідроциліндр новим е те, що тяги виконані у вигляді двозубових вил, які встановлені вище кліренсу трактора за допомогою вертикальних шарнірів з можливістю роздільного їх повороту, а над ними, на вертикальній стійці, шарнірно закріплений гідроциліндр з елементами приєднання. На приведених кресленнях на фіг. 1 зображена принципова схема механізму передньої навіски трактора, на фіг. 2 - механізм навіски, підготовлений для самонавантаження, на фіг. 3 трактор з котком у транспортному положенні. Механізм передньої навіски трактора містить раму 1, яка кріпиться до рами трактора, на якій вище кліренсу трактора за допомогою вертикальних шарнірів 2 установлені тяги, виконані у вигляді двозубових вил 3. Двозубові вила 3 можуть роздільно повертатись на 90° в протилежні сторони від поздовжнього робочого положення, а над ними, на вертикальній стійці 4, шарнірно закріплений гідроциліндр 5, який приєднується до гнучкої ланки 6, що з'єднує причіпну спицю 7 котка з задньою його балкою. Гнучка ланка 6 та причіпна сниця 7 є елементами приєднання. Для фіксації знаряддя, що транспортується, вила оснащені стопорним пристроєм 8. Механізм передньої навіски фактора працює так. Вила 3 механізму навіски повертаються у вертикальних шарнірах 2 в положення для самонавантаження (фіг. 2). Трактор під'їжджає до сільськогосподарського знаряддя, висувається шток гідроциліндра 5 і приєднується до гнучкої ланки 6 (ланцюг, наприклад), яка з'єднує підняту причіпну сницю 7 сільськогосподарського знаряддя з задньою його балкою і піднімається гідроциліндром 5. Після цього вила 3 повертаються у робоче положення, опускається знаряддя, фіксується на вилах 3 стопорним пристроєм 8 і агрегат готовий до транспортування (фіг. 3). Описаний механізм передньої навіски трактора пропонується для транспортування сільськогосподарських знарядь (наприклад, котків, голчатих та дискових борін, і т.п.). Для транспортування інших вантажів передня навіска трактора додатково оснащується елементами приєднання необхідними для конкретного виду вантажів. Запропонований механізм передньої навіски трактора дає можливість конструктивно просто комплектувати і транспортувати різні комплексні агрегати. ФОРМУЛА ВИНАХОДУ 50 Механізм передньої навіски трактора, що містить раму, оснащену тягами і гідроциліндром, який відрізняється тим, що тяги виконані у вигляді двозубових вил, встановлених вище кліренсу трактора за допомогою вертикальних шарнірів з можливістю роздільного їх повороту, а над ними, на вертикальній стійці, шарнірно закріплений гідроциліндр з елементами приєднання. 1 UA 107038 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
