Механізм навіски трактора
Номер патенту: 14394
Опубліковано: 15.05.2006
Автори: Ярошенко Володимир Федорович, Ловейкін Вячеслав Сергійович, Биченко Любов Анатоліївна
Формула / Реферат
Механізм навіски трактора, що містить дві поздовжні тяги з подовжувачами, які шарнірно закріплені на корпусі заднього моста, верхню тягу, з'єднану з датчиком силового регулювання або кронштейном, які також закріплені на корпусі заднього моста, поворотний вал з підйомними важелями, обмежувальні ланцюги із стяжками, який відрізняється тим, що на розкосах механізму закріплені два вібратори, для керування якими встановлений гідророзподільник робочої рідини з електрогідравлічним управлінням і нерегульовані дроселі.
Текст

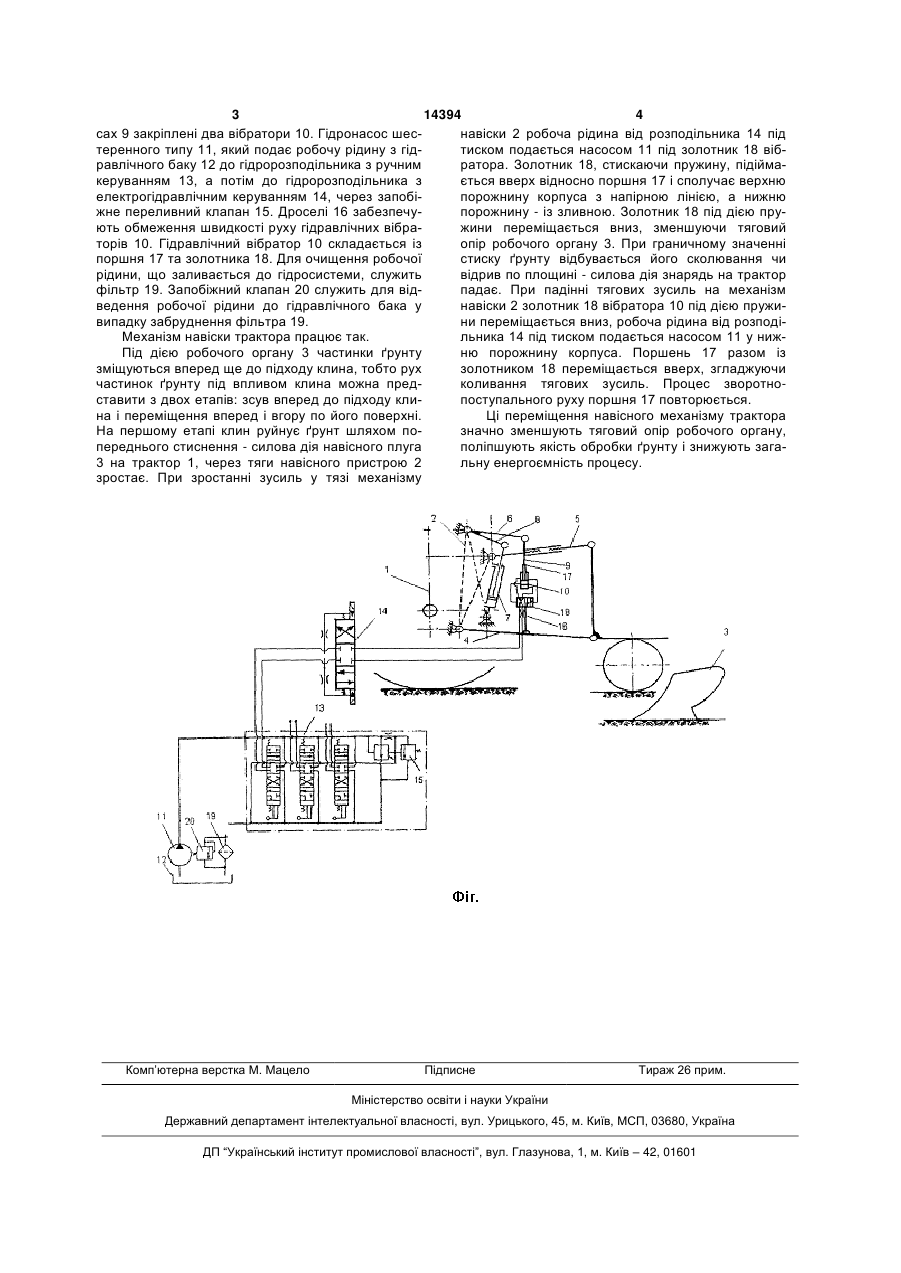

Механізм навіски трактора, що містить дві поздовжні тяги з подовжувачами, які шарнірно закріплені на корпусі заднього моста, верхню тягу, 3 14394 4 сах 9 закріплені два вібратори 10. Гідронасос шеснавіски 2 робоча рідина від розподільника 14 під теренного типу 11, який подає робочу рідину з гідтиском подається насосом 11 під золотник 18 вібравлічного баку 12 до гідророзподільника з ручним ратора. Золотник 18, стискаючи пружину, підіймакеруванням 13, а потім до гідророзподільника з ється вверх відносно поршня 17 і сполучає верхню електрогідравлічним керуванням 14, через запобіпорожнину корпуса з напірною лінією, а нижню жне переливний клапан 15. Дроселі 16 забезпечупорожнину - із зливною. Золотник 18 під дією прують обмеження швидкості руху гідравлічних вібражини переміщається вниз, зменшуючи тяговий торів 10. Гідравлічний вібратор 10 складається із опір робочого органу 3. При граничному значенні поршня 17 та золотника 18. Для очищення робочої стиску ґрунту відбувається його сколювання чи рідини, що заливається до гідросистеми, служить відрив по площині - силова дія знарядь на трактор фільтр 19. Запобіжний клапан 20 служить для відпадає. При падінні тягових зусиль на механізм ведення робочої рідини до гідравлічного бака у навіски 2 золотник 18 вібратора 10 під дією пруживипадку забруднення фільтра 19. ни переміщається вниз, робоча рідина від розподіМеханізм навіски трактора працює так. льника 14 під тиском подається насосом 11 у нижПід дією робочого органу 3 частинки ґрунту ню порожнину корпуса. Поршень 17 разом із зміщуються вперед ще до підходу клина, тобто рух золотником 18 переміщається вверх, згладжуючи частинок ґрунту під впливом клина можна предколивання тягових зусиль. Процес зворотноставити з двох етапів: зсув вперед до підходу клипоступального руху поршня 17 повторюється. на і переміщення вперед і вгору по його поверхні. Ці переміщення навісного механізму трактора На першому етапі клин руйнує ґрунт шляхом позначно зменшують тяговий опір робочого органу, переднього стиснення - силова дія навісного плуга поліпшують якість обробки ґрунту і знижують зага3 на трактор 1, через тяги навісного пристрою 2 льну енергоємність процесу. зростає. При зростанні зусиль у тязі механізму Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMounting mechanism of a tractor
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych
Назва патенту російськоюМеханизм навески трактора
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович
МПК / Мітки
МПК: A01B 59/00
Мітки: механізм, трактора, навіски
