Спосіб виготовлення штампів для тиснення лазерним гравіюванням

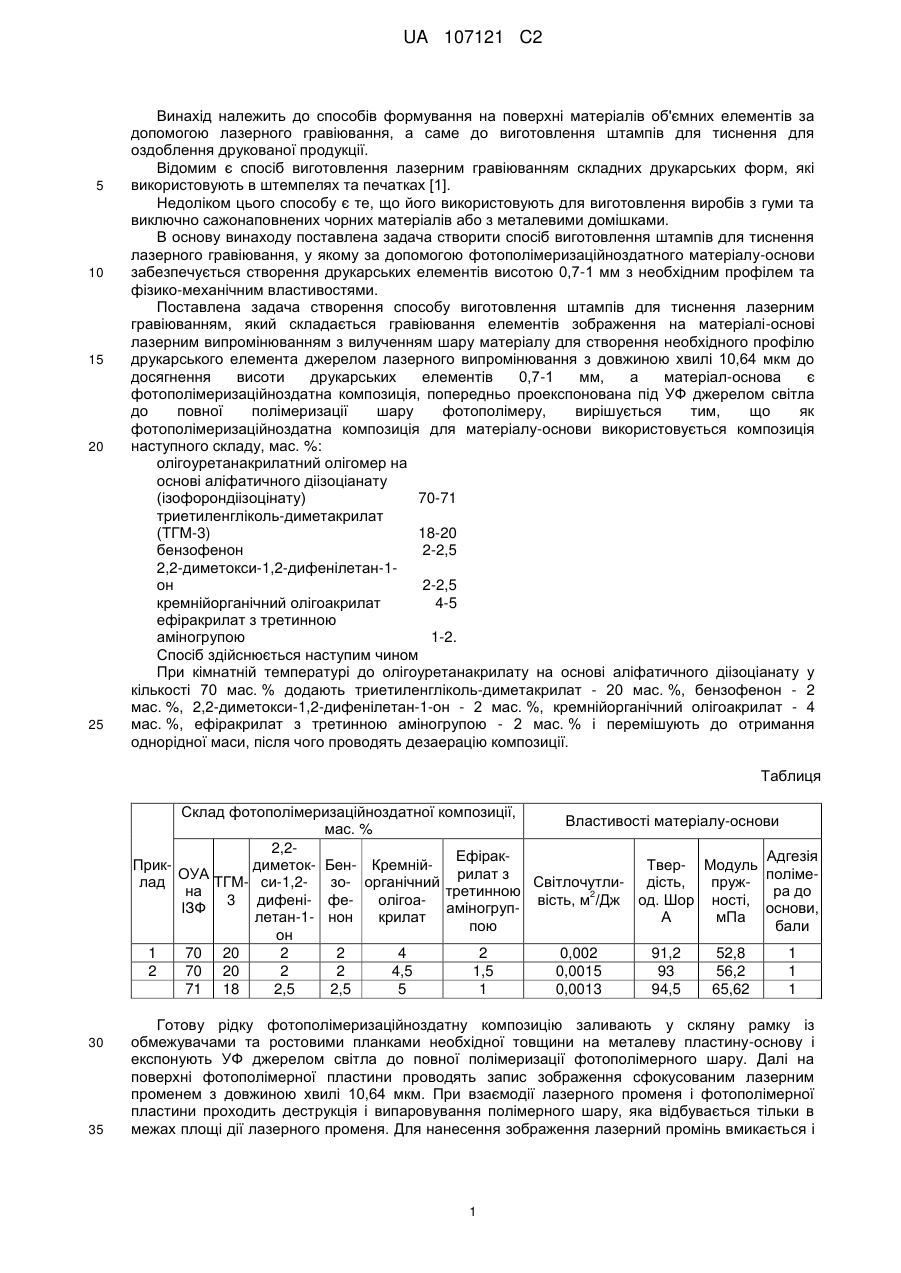

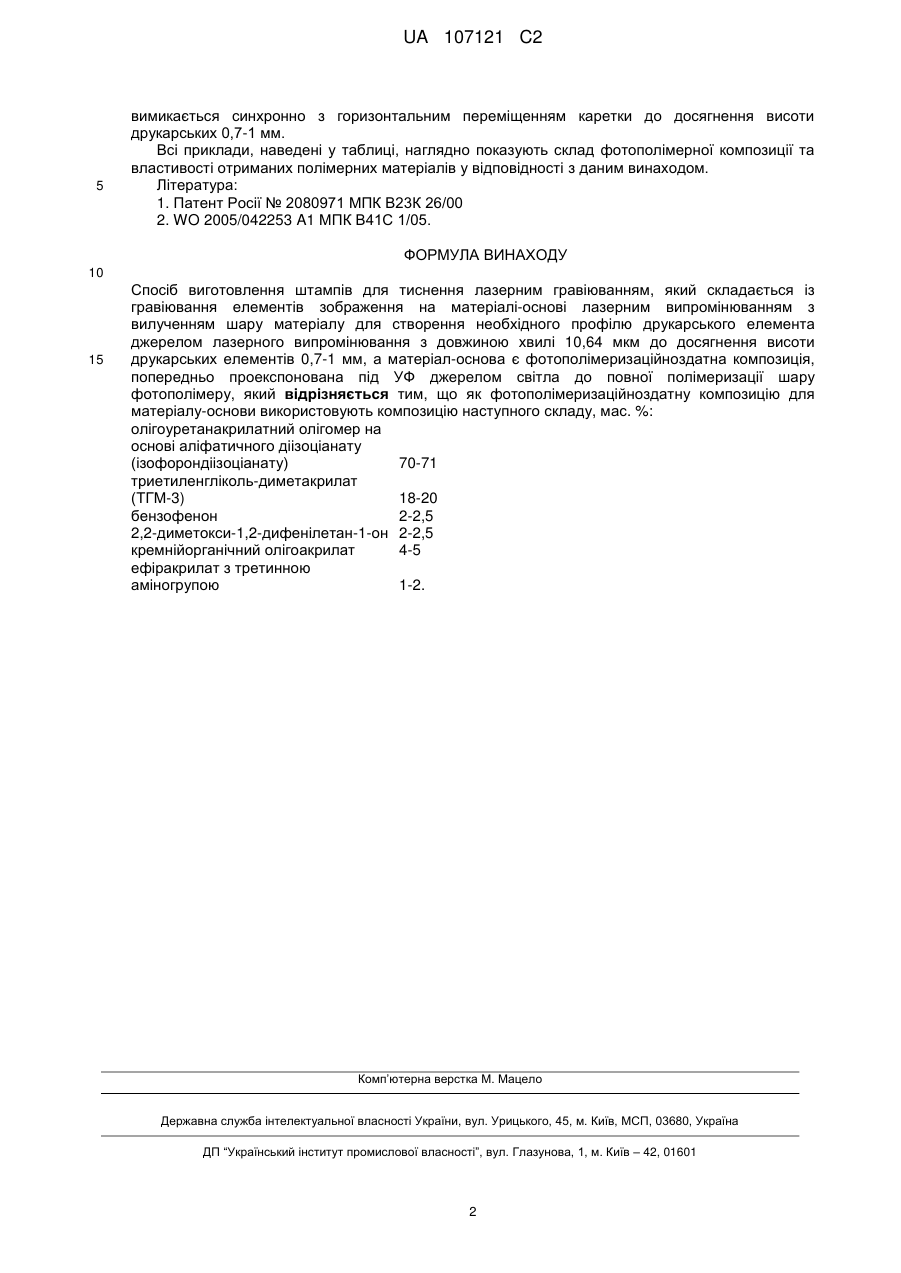

Реферат: Винахід належить до поліграфічної промисловості, а насамперед - до способу виготовлення штампів для тиснення лазерним гравіюванням. Спосіб виготовлення штампів для тиснення лазерним гравіюванням полягає в тому, що фотополімеризаційноздатна композиція, основним складником якої є олігоуретанакрилатний олігомер на основі аліфатичного діізоціанату (ізофорондіізоціанату), попередньо експонується до повної полімеризації шару фотополімеру, піддається лазерному випромінюванню для створення необхідного профілю друкарського елемента шляхом вилучення певної товщини шару матеріалу. UA 107121 C2 (12) UA 107121 C2 UA 107121 C2 5 10 15 20 25 Винахід належить до способів формування на поверхні матеріалів об'ємних елементів за допомогою лазерного гравіювання, а саме до виготовлення штампів для тиснення для оздоблення друкованої продукції. Відомим є спосіб виготовлення лазерним гравіюванням складних друкарських форм, які використовують в штемпелях та печатках [1]. Недоліком цього способу є те, що його використовують для виготовлення виробів з гуми та виключно сажонаповнених чорних матеріалів або з металевими домішками. В основу винаходу поставлена задача створити спосіб виготовлення штампів для тиснення лазерного гравіювання, у якому за допомогою фотополімеризаційноздатного матеріалу-основи забезпечується створення друкарських елементів висотою 0,7-1 мм з необхідним профілем та фізико-механічним властивостями. Поставлена задача створення способу виготовлення штампів для тиснення лазерним гравіюванням, який складається гравіювання елементів зображення на матеріалі-основі лазерним випромінюванням з вилученням шару матеріалу для створення необхідного профілю друкарського елемента джерелом лазерного випромінювання з довжиною хвилі 10,64 мкм до досягнення висоти друкарських елементів 0,7-1 мм, а матеріал-основа є фотополімеризаційноздатна композиція, попередньо проекспонована під УФ джерелом світла до повної полімеризації шару фотополімеру, вирішується тим, що як фотополімеризаційноздатна композиція для матеріалу-основи використовується композиція наступного складу, мас. %: олігоуретанакрилатний олігомер на основі аліфатичного діізоціанату (ізофорондіізоцінату) 70-71 триетиленгліколь-диметакрилат (ТГМ-3) 18-20 бензофенон 2-2,5 2,2-диметокси-1,2-дифенілетан-1он 2-2,5 кремнійорганічний олігоакрилат 4-5 ефіракрилат з третинною аміногрупою 1-2. Спосіб здійснюється наступим чином При кімнатній температурі до олігоуретанакрилату на основі аліфатичного діізоціанату у кількості 70 мас. % додають триетиленгліколь-диметакрилат - 20 мас. %, бензофенон - 2 мас. %, 2,2-диметокси-1,2-дифенілетан-1-он - 2 мас. %, кремнійорганічний олігоакрилат - 4 мас. %, ефіракрилат з третинною аміногрупою - 2 мас. % і перемішують до отримання однорідної маси, після чого проводять дезаерацію композиції. Таблиця Склад фотополімеризаційноздатної композиції, Властивості матеріалу-основи мас. % 2,2ЕфіракАдгезія Прикдиметок- Бен- КремнійТвер- Модуль ОУА рилат з полімелад ТГМ- си-1,2зо- органічний Світлочутлидість, пружна третинною ра до 2 3 дифені- феолігоавість, м /Дж од. Шор ності, ІЗФ аміногрупоснови, летан-1- нон крилат А мПа пою бали он 1 70 20 2 2 4 2 0,002 91,2 52,8 1 2 70 20 2 2 4,5 1,5 0,0015 93 56,2 1 71 18 2,5 2,5 5 1 0,0013 94,5 65,62 1 30 35 Готову рідку фотополімеризаційноздатну композицію заливають у скляну рамку із обмежувачами та ростовими планками необхідної товщини на металеву пластину-основу і експонують УФ джерелом світла до повної полімеризації фотополімерного шару. Далі на поверхні фотополімерної пластини проводять запис зображення сфокусованим лазерним променем з довжиною хвилі 10,64 мкм. При взаємодії лазерного променя і фотополімерної пластини проходить деструкція і випаровування полімерного шару, яка відбувається тільки в межах площі дії лазерного променя. Для нанесення зображення лазерний промінь вмикається і 1 UA 107121 C2 5 вимикається синхронно з горизонтальним переміщенням каретки до досягнення висоти друкарських 0,7-1 мм. Всі приклади, наведені у таблиці, наглядно показують склад фотополімерної композиції та властивості отриманих полімерних матеріалів у відповідності з даним винаходом. Література: 1. Патент Росії № 2080971 МПК В23К 26/00 2. WO 2005/042253 A1 МПК В41С 1/05. ФОРМУЛА ВИНАХОДУ 10 15 Спосіб виготовлення штампів для тиснення лазерним гравіюванням, який складається із гравіювання елементів зображення на матеріалі-основі лазерним випромінюванням з вилученням шару матеріалу для створення необхідного профілю друкарського елемента джерелом лазерного випромінювання з довжиною хвилі 10,64 мкм до досягнення висоти друкарських елементів 0,7-1 мм, а матеріал-основа є фотополімеризаційноздатна композиція, попередньо проекспонована під УФ джерелом світла до повної полімеризації шару фотополімеру, який відрізняється тим, що як фотополімеризаційноздатну композицію для матеріалу-основи використовують композицію наступного складу, мас. %: олігоуретанакрилатний олігомер на основі аліфатичного діізоціанату (ізофорондіізоціанату) 70-71 триетиленгліколь-диметакрилат (ТГМ-3) 18-20 бензофенон 2-2,5 2,2-диметокси-1,2-дифенілетан-1-он 2-2,5 кремнійорганічний олігоакрилат 4-5 ефіракрилат з третинною аміногрупою 1-2. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
