Пристрій для одержання секрету вагінальних залоз ремонтних свинок

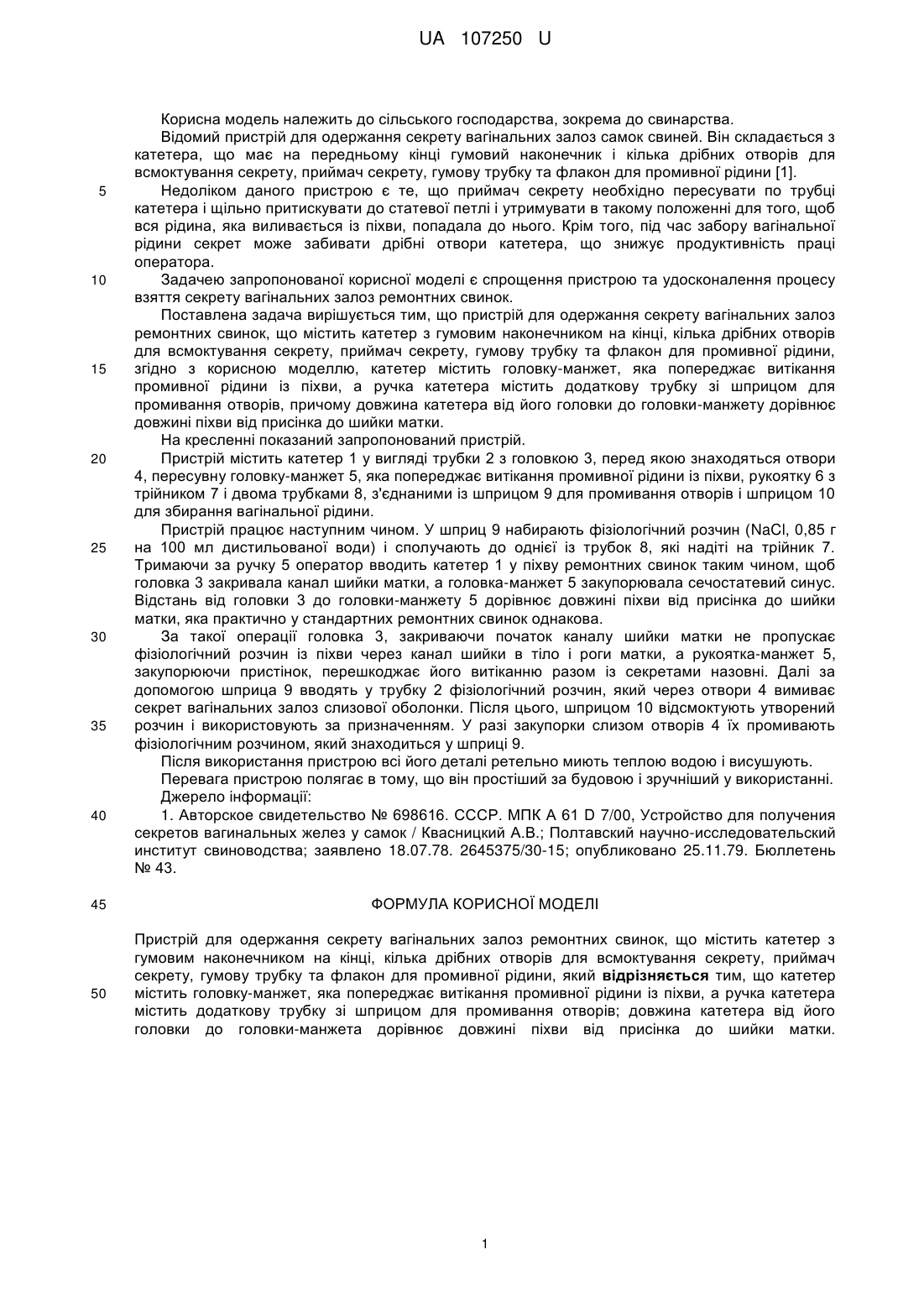

Реферат: Пристрій для одержання секрету вагінальних залоз ремонтних свинок містить катетер з гумовим наконечником на кінці, кілька дрібних отворів для всмоктування секрету, приймач секрету, гумову трубку та флакон для промивної рідини. Катетер містить головку-манжет, яка попереджає витікання промивної рідини із піхви. Ручка катетера містить додаткову трубку зі шприцом для промивання отворів; довжина катетера від його головки до головки-манжета дорівнює довжині піхви від присінка до шийки матки. UA 107250 U (54) ПРИСТРІЙ ДЛЯ ОДЕРЖАННЯ СЕКРЕТУ ВАГІНАЛЬНИХ ЗАЛОЗ РЕМОНТНИХ СВИНОК UA 107250 U UA 107250 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, зокрема до свинарства. Відомий пристрій для одержання секрету вагінальних залоз самок свиней. Він складається з катетера, що має на передньому кінці гумовий наконечник і кілька дрібних отворів для всмоктування секрету, приймач секрету, гумову трубку та флакон для промивної рідини [1]. Недоліком даного пристрою є те, що приймач секрету необхідно пересувати по трубці катетера і щільно притискувати до статевої петлі і утримувати в такому положенні для того, щоб вся рідина, яка виливається із піхви, попадала до нього. Крім того, під час забору вагінальної рідини секрет може забивати дрібні отвори катетера, що знижує продуктивність праці оператора. Задачею запропонованої корисної моделі є спрощення пристрою та удосконалення процесу взяття секрету вагінальних залоз ремонтних свинок. Поставлена задача вирішується тим, що пристрій для одержання секрету вагінальних залоз ремонтних свинок, що містить катетер з гумовим наконечником на кінці, кілька дрібних отворів для всмоктування секрету, приймач секрету, гумову трубку та флакон для промивної рідини, згідно з корисною моделлю, катетер містить головку-манжет, яка попереджає витікання промивної рідини із піхви, а ручка катетера містить додаткову трубку зі шприцом для промивання отворів, причому довжина катетера від його головки до головки-манжету дорівнює довжині піхви від присінка до шийки матки. На кресленні показаний запропонований пристрій. Пристрій містить катетер 1 у вигляді трубки 2 з головкою 3, перед якою знаходяться отвори 4, пересувну головку-манжет 5, яка попереджає витікання промивної рідини із піхви, рукоятку 6 з трійником 7 і двома трубками 8, з'єднаними із шприцом 9 для промивання отворів і шприцом 10 для збирання вагінальної рідини. Пристрій працює наступним чином. У шприц 9 набирають фізіологічний розчин (NaCl, 0,85 г на 100 мл дистильованої води) і сполучають до однієї із трубок 8, які надіті на трійник 7. Тримаючи за ручку 5 оператор вводить катетер 1 у піхву ремонтних свинок таким чином, щоб головка 3 закривала канал шийки матки, а головка-манжет 5 закупорювала сечостатевий синус. Відстань від головки 3 до головки-манжету 5 дорівнює довжині піхви від присінка до шийки матки, яка практично у стандартних ремонтних свинок однакова. За такої операції головка 3, закриваючи початок каналу шийки матки не пропускає фізіологічний розчин із піхви через канал шийки в тіло і роги матки, а рукоятка-манжет 5, закупорюючи пристінок, перешкоджає його витіканню разом із секретами назовні. Далі за допомогою шприца 9 вводять у трубку 2 фізіологічний розчин, який через отвори 4 вимиває секрет вагінальних залоз слизової оболонки. Після цього, шприцом 10 відсмоктують утворений розчин і використовують за призначенням. У разі закупорки слизом отворів 4 їх промивають фізіологічним розчином, який знаходиться у шприці 9. Після використання пристрою всі його деталі ретельно миють теплою водою і висушують. Перевага пристрою полягає в тому, що він простіший за будовою і зручніший у використанні. Джерело інформації: 1. Авторское свидетельство № 698616. СССР. МПК А 61 D 7/00, Устройство для получения секретов вагинальных желез у самок / Квасницкий А.В.; Полтавский научно-исследовательский институт свиноводства; заявлено 18.07.78. 2645375/30-15; опубликовано 25.11.79. Бюллетень № 43. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для одержання секрету вагінальних залоз ремонтних свинок, що містить катетер з гумовим наконечником на кінці, кілька дрібних отворів для всмоктування секрету, приймач секрету, гумову трубку та флакон для промивної рідини, який відрізняється тим, що катетер містить головку-манжет, яка попереджає витікання промивної рідини із піхви, а ручка катетера містить додаткову трубку зі шприцом для промивання отворів; довжина катетера від його головки до головки-манжета дорівнює довжині піхви від присінка до шийки матки. 1 UA 107250 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
