Люнет токарного верстата

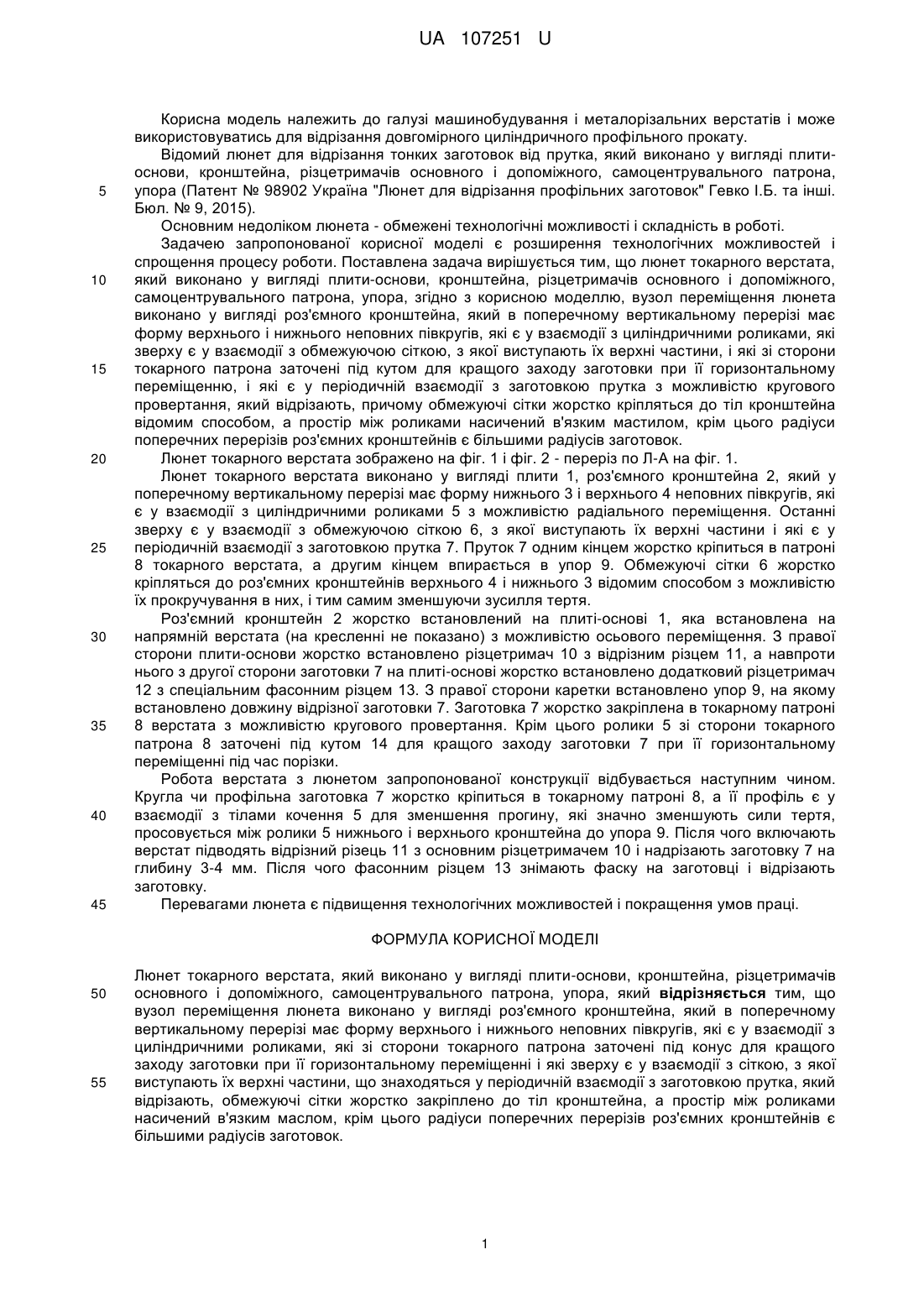

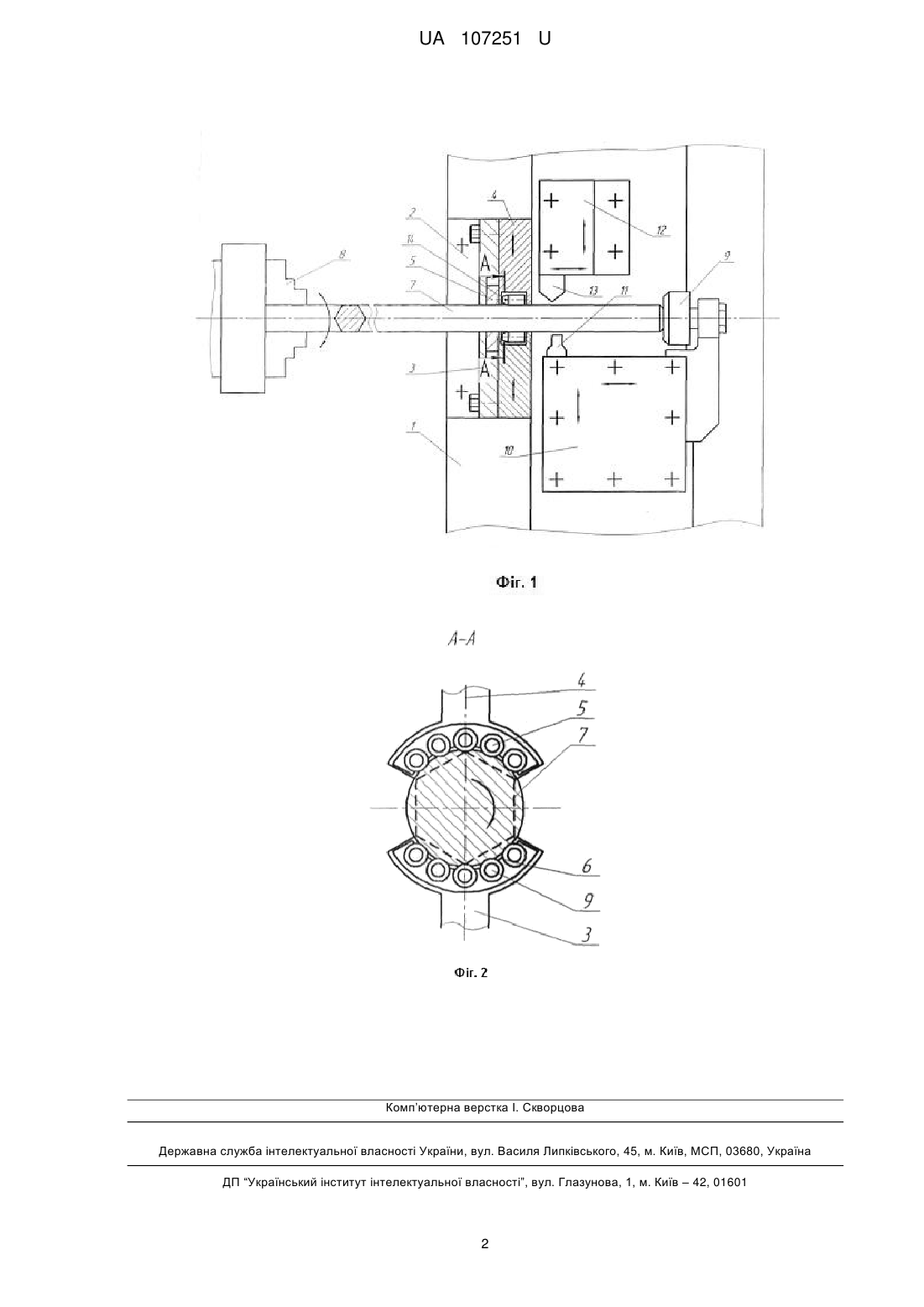

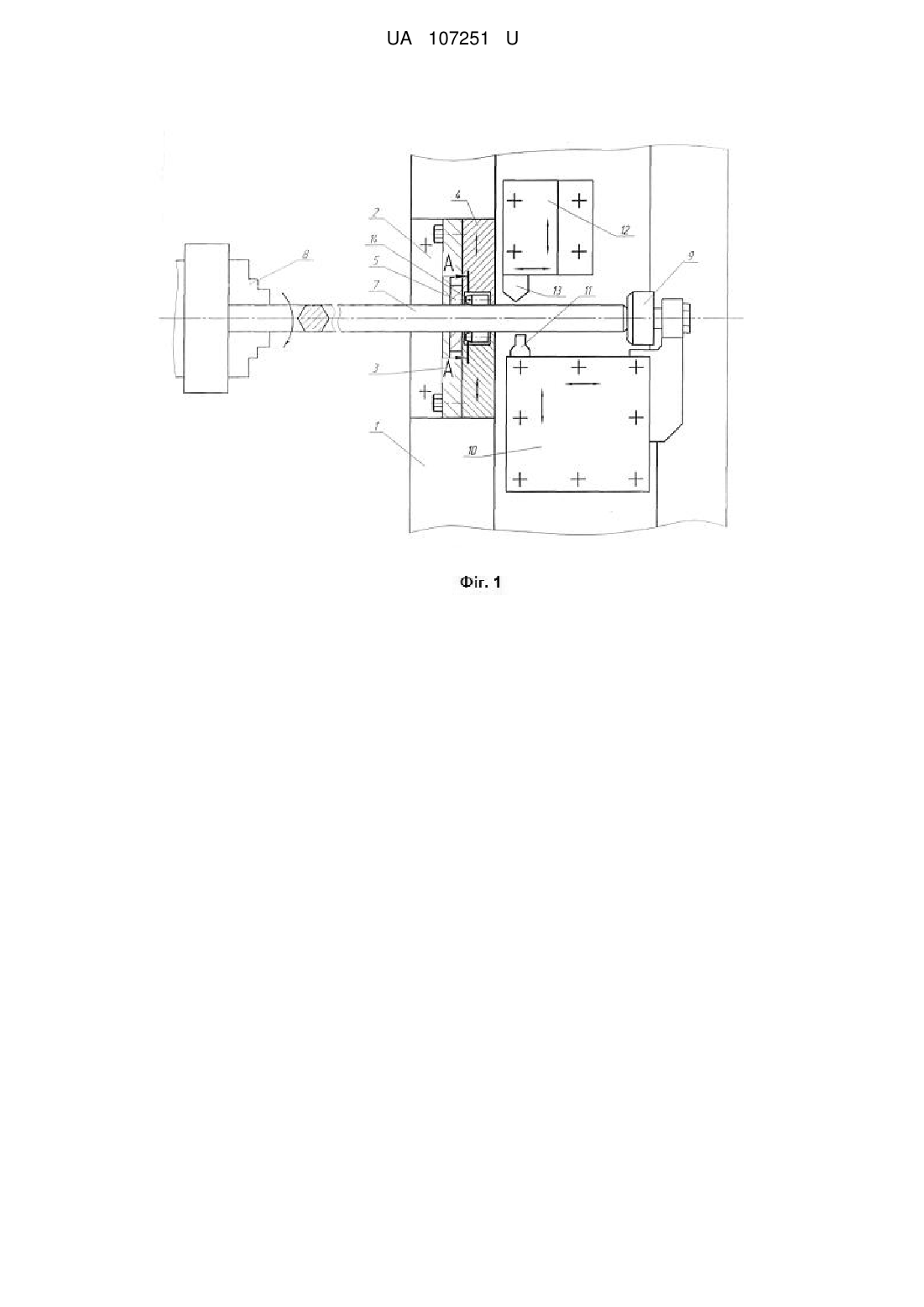

Реферат: Люнет токарного верстата виконано у вигляді плити-основи, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора. Вузол переміщення люнета виконано у вигляді роз'ємного кронштейна, який у поперечному вертикальному перерізі має форму верхнього і нижнього неповних півкругів. Радіуси поперечних перерізів кронштейнів є більшими радіусів заготовок. UA 107251 U (12) UA 107251 U UA 107251 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і металорізальних верстатів і може використовуватись для відрізання довгомірного циліндричного профільного прокату. Відомий люнет для відрізання тонких заготовок від прутка, який виконано у вигляді плитиоснови, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора (Патент № 98902 Україна "Люнет для відрізання профільних заготовок" Гевко І.Б. та інші. Бюл. № 9, 2015). Основним недоліком люнета - обмежені технологічні можливості і складність в роботі. Задачею запропонованої корисної моделі є розширення технологічних можливостей і спрощення процесу роботи. Поставлена задача вирішується тим, що люнет токарного верстата, який виконано у вигляді плити-основи, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора, згідно з корисною моделлю, вузол переміщення люнета виконано у вигляді роз'ємного кронштейна, який в поперечному вертикальному перерізі має форму верхнього і нижнього неповних півкругів, які є у взаємодії з циліндричними роликами, які зверху є у взаємодії з обмежуючою сіткою, з якої виступають їх верхні частини, і які зі сторони токарного патрона заточені під кутом для кращого заходу заготовки при її горизонтальному переміщенню, і які є у періодичній взаємодії з заготовкою прутка з можливістю кругового провертання, який відрізають, причому обмежуючі сітки жорстко кріпляться до тіл кронштейна відомим способом, а простір між роликами насичений в'язким мастилом, крім цього радіуси поперечних перерізів роз'ємних кронштейнів є більшими радіусів заготовок. Люнет токарного верстата зображено на фіг. 1 і фіг. 2 - переріз по Л-А на фіг. 1. Люнет токарного верстата виконано у вигляді плити 1, роз'ємного кронштейна 2, який у поперечному вертикальному перерізі має форму нижнього 3 і верхнього 4 неповних півкругів, які є у взаємодії з циліндричними роликами 5 з можливістю радіального переміщення. Останні зверху є у взаємодії з обмежуючою сіткою 6, з якої виступають їх верхні частини і які є у періодичній взаємодії з заготовкою прутка 7. Пруток 7 одним кінцем жорстко кріпиться в патроні 8 токарного верстата, а другим кінцем впирається в упор 9. Обмежуючі сітки 6 жорстко кріпляться до роз'ємних кронштейнів верхнього 4 і нижнього 3 відомим способом з можливістю їх прокручування в них, і тим самим зменшуючи зусилля тертя. Роз'ємний кронштейн 2 жорстко встановлений на плиті-основі 1, яка встановлена на напрямній верстата (на кресленні не показано) з можливістю осьового переміщення. З правої сторони плити-основи жорстко встановлено різцетримач 10 з відрізним різцем 11, а навпроти нього з другої сторони заготовки 7 на плиті-основі жорстко встановлено додатковий різцетримач 12 з спеціальним фасонним різцем 13. З правої сторони каретки встановлено упор 9, на якому встановлено довжину відрізної заготовки 7. Заготовка 7 жорстко закріплена в токарному патроні 8 верстата з можливістю кругового провертання. Крім цього ролики 5 зі сторони токарного патрона 8 заточені під кутом 14 для кращого заходу заготовки 7 при її горизонтальному переміщенні під час порізки. Робота верстата з люнетом запропонованої конструкції відбувається наступним чином. Кругла чи профільна заготовка 7 жорстко кріпиться в токарному патроні 8, а її профіль є у взаємодії з тілами кочення 5 для зменшення прогину, які значно зменшують сили тертя, просовується між ролики 5 нижнього і верхнього кронштейна до упора 9. Після чого включають верстат підводять відрізний різець 11 з основним різцетримачем 10 і надрізають заготовку 7 на глибину 3-4 мм. Після чого фасонним різцем 13 знімають фаску на заготовці і відрізають заготовку. Перевагами люнета є підвищення технологічних можливостей і покращення умов праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Люнет токарного верстата, який виконано у вигляді плити-основи, кронштейна, різцетримачів основного і допоміжного, самоцентрувального патрона, упора, який відрізняється тим, що вузол переміщення люнета виконано у вигляді роз'ємного кронштейна, який в поперечному вертикальному перерізі має форму верхнього і нижнього неповних півкругів, які є у взаємодії з циліндричними роликами, які зі сторони токарного патрона заточені під конус для кращого заходу заготовки при її горизонтальному переміщенні і які зверху є у взаємодії з сіткою, з якої виступають їх верхні частини, що знаходяться у періодичній взаємодії з заготовкою прутка, який відрізають, обмежуючі сітки жорстко закріплено до тіл кронштейна, а простір між роликами насичений в'язким маслом, крім цього радіуси поперечних перерізів роз'ємних кронштейнів є більшими радіусів заготовок. 1 UA 107251 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
