Заклепка

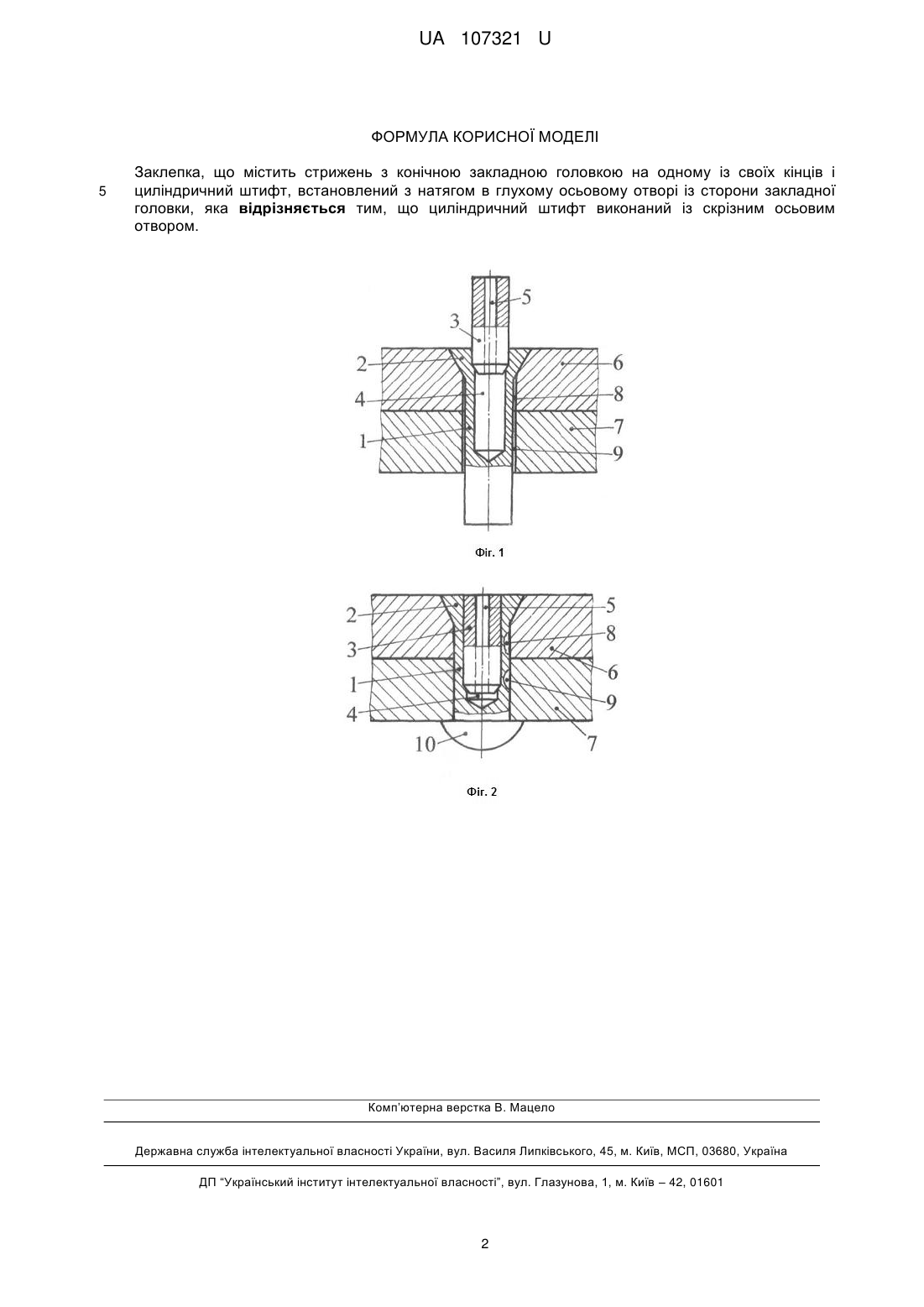

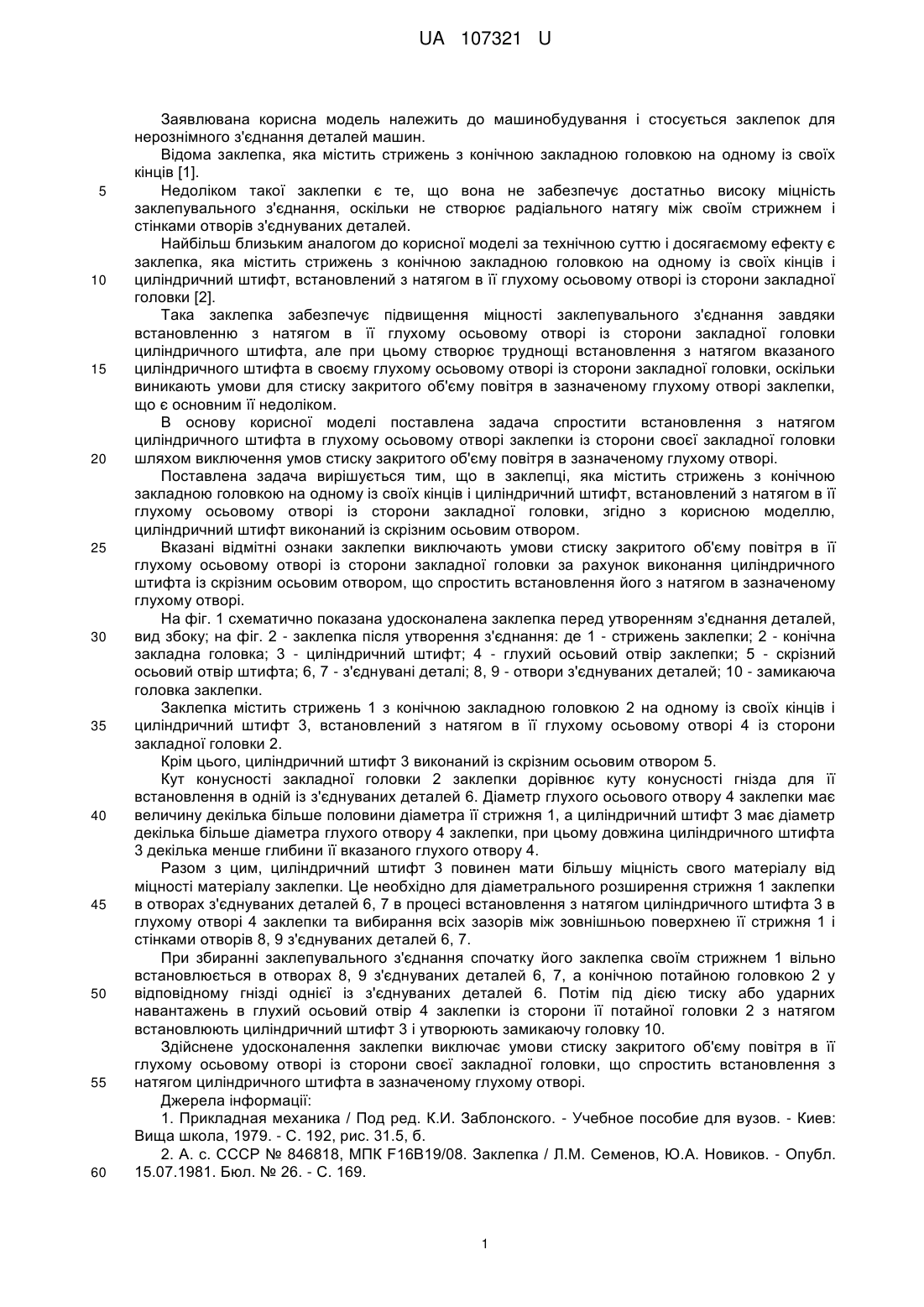

Реферат: UA 107321 U UA 107321 U 5 10 15 20 25 30 35 40 45 50 55 60 Заявлювана корисна модель належить до машинобудування і стосується заклепок для нерознімного з'єднання деталей машин. Відома заклепка, яка містить стрижень з конічною закладною головкою на одному із своїх кінців [1]. Недоліком такої заклепки є те, що вона не забезпечує достатньо високу міцність заклепувального з'єднання, оскільки не створює радіального натягу між своїм стрижнем і стінками отворів з'єднуваних деталей. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягаємому ефекту є заклепка, яка містить стрижень з конічною закладною головкою на одному із своїх кінців і циліндричний штифт, встановлений з натягом в її глухому осьовому отворі із сторони закладної головки [2]. Така заклепка забезпечує підвищення міцності заклепувального з'єднання завдяки встановленню з натягом в її глухому осьовому отворі із сторони закладної головки циліндричного штифта, але при цьому створює труднощі встановлення з натягом вказаного циліндричного штифта в своєму глухому осьовому отворі із сторони закладної головки, оскільки виникають умови для стиску закритого об'єму повітря в зазначеному глухому отворі заклепки, що є основним її недоліком. В основу корисної моделі поставлена задача спростити встановлення з натягом циліндричного штифта в глухому осьовому отворі заклепки із сторони своєї закладної головки шляхом виключення умов стиску закритого об'єму повітря в зазначеному глухому отворі. Поставлена задача вирішується тим, що в заклепці, яка містить стрижень з конічною закладною головкою на одному із своїх кінців і циліндричний штифт, встановлений з натягом в її глухому осьовому отворі із сторони закладної головки, згідно з корисною моделлю, циліндричний штифт виконаний із скрізним осьовим отвором. Вказані відмітні ознаки заклепки виключають умови стиску закритого об'єму повітря в її глухому осьовому отворі із сторони закладної головки за рахунок виконання циліндричного штифта із скрізним осьовим отвором, що спростить встановлення його з натягом в зазначеному глухому отворі. На фіг. 1 схематично показана удосконалена заклепка перед утворенням з'єднання деталей, вид збоку; на фіг. 2 - заклепка після утворення з'єднання: де 1 - стрижень заклепки; 2 - конічна закладна головка; 3 - циліндричний штифт; 4 - глухий осьовий отвір заклепки; 5 - скрізний осьовий отвір штифта; 6, 7 - з'єднувані деталі; 8, 9 - отвори з'єднуваних деталей; 10 - замикаюча головка заклепки. Заклепка містить стрижень 1 з конічною закладною головкою 2 на одному із своїх кінців і циліндричний штифт 3, встановлений з натягом в її глухому осьовому отворі 4 із сторони закладної головки 2. Крім цього, циліндричний штифт 3 виконаний із скрізним осьовим отвором 5. Кут конусності закладної головки 2 заклепки дорівнює куту конусності гнізда для її встановлення в одній із з'єднуваних деталей 6. Діаметр глухого осьового отвору 4 заклепки має величину декілька більше половини діаметра її стрижня 1, а циліндричний штифт 3 має діаметр декілька більше діаметра глухого отвору 4 заклепки, при цьому довжина циліндричного штифта 3 декілька менше глибини її вказаного глухого отвору 4. Разом з цим, циліндричний штифт 3 повинен мати більшу міцність свого матеріалу від міцності матеріалу заклепки. Це необхідно для діаметрального розширення стрижня 1 заклепки в отворах з'єднуваних деталей 6, 7 в процесі встановлення з натягом циліндричного штифта 3 в глухому отворі 4 заклепки та вибирання всіх зазорів між зовнішньою поверхнею її стрижня 1 і стінками отворів 8, 9 з'єднуваних деталей 6, 7. При збиранні заклепувального з'єднання спочатку його заклепка своїм стрижнем 1 вільно встановлюється в отворах 8, 9 з'єднуваних деталей 6, 7, а конічною потайною головкою 2 у відповідному гнізді однієї із з'єднуваних деталей 6. Потім під дією тиску або ударних навантажень в глухий осьовий отвір 4 заклепки із сторони її потайної головки 2 з натягом встановлюють циліндричний штифт 3 і утворюють замикаючу головку 10. Здійснене удосконалення заклепки виключає умови стиску закритого об'єму повітря в її глухому осьовому отворі із сторони своєї закладної головки, що спростить встановлення з натягом циліндричного штифта в зазначеному глухому отворі. Джерела інформації: 1. Прикладная механика / Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 192, рис. 31.5, б. 2. А. с. СССР № 846818, МПК F16В19/08. Заклепка / Л.М. Семенов, Ю.А. Новиков. - Опубл. 15.07.1981. Бюл. № 26. - С. 169. 1 UA 107321 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Заклепка, що містить стрижень з конічною закладною головкою на одному із своїх кінців і циліндричний штифт, встановлений з натягом в глухому осьовому отворі із сторони закладної головки, яка відрізняється тим, що циліндричний штифт виконаний із скрізним осьовим отвором. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
