Упорна шайба

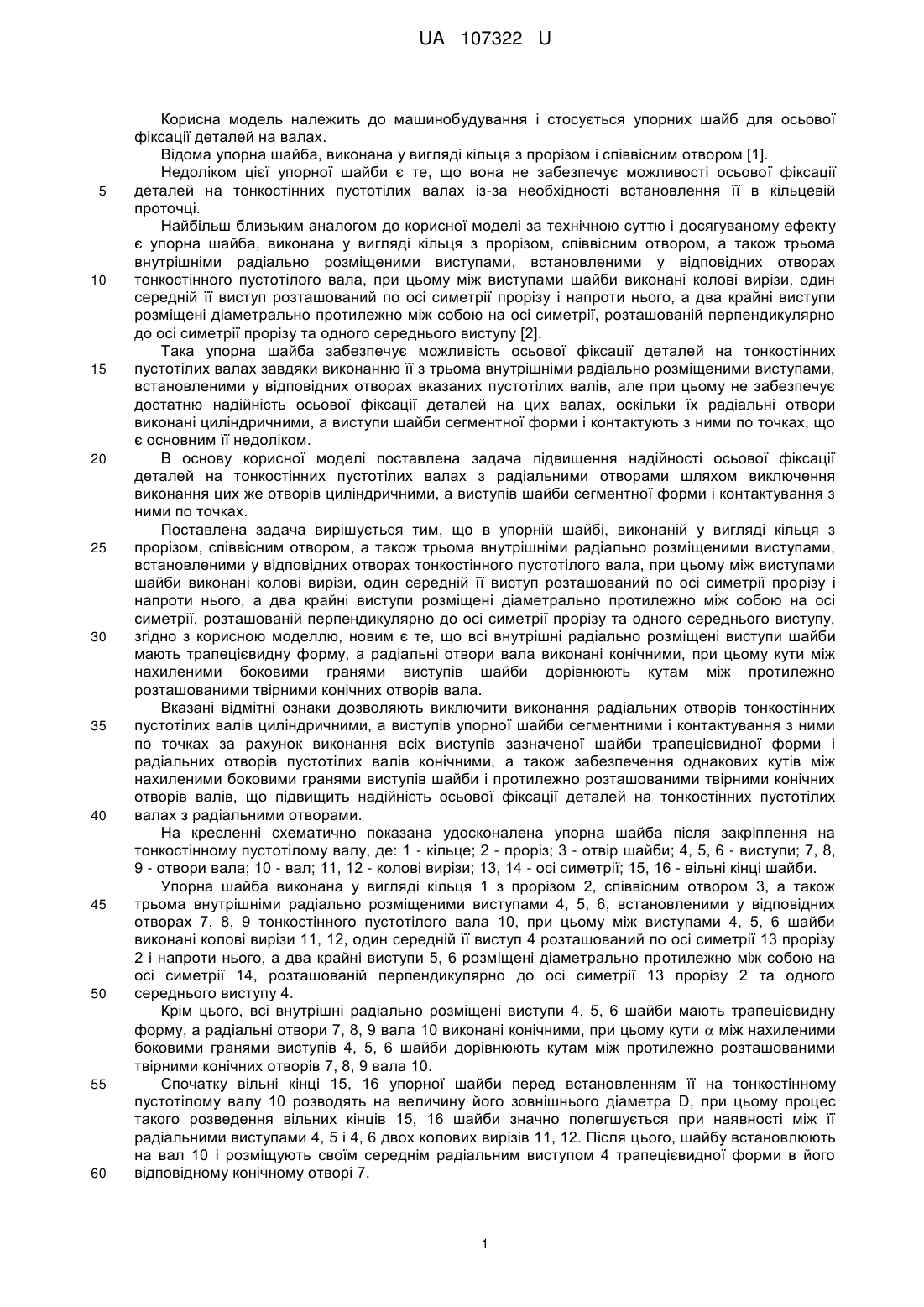

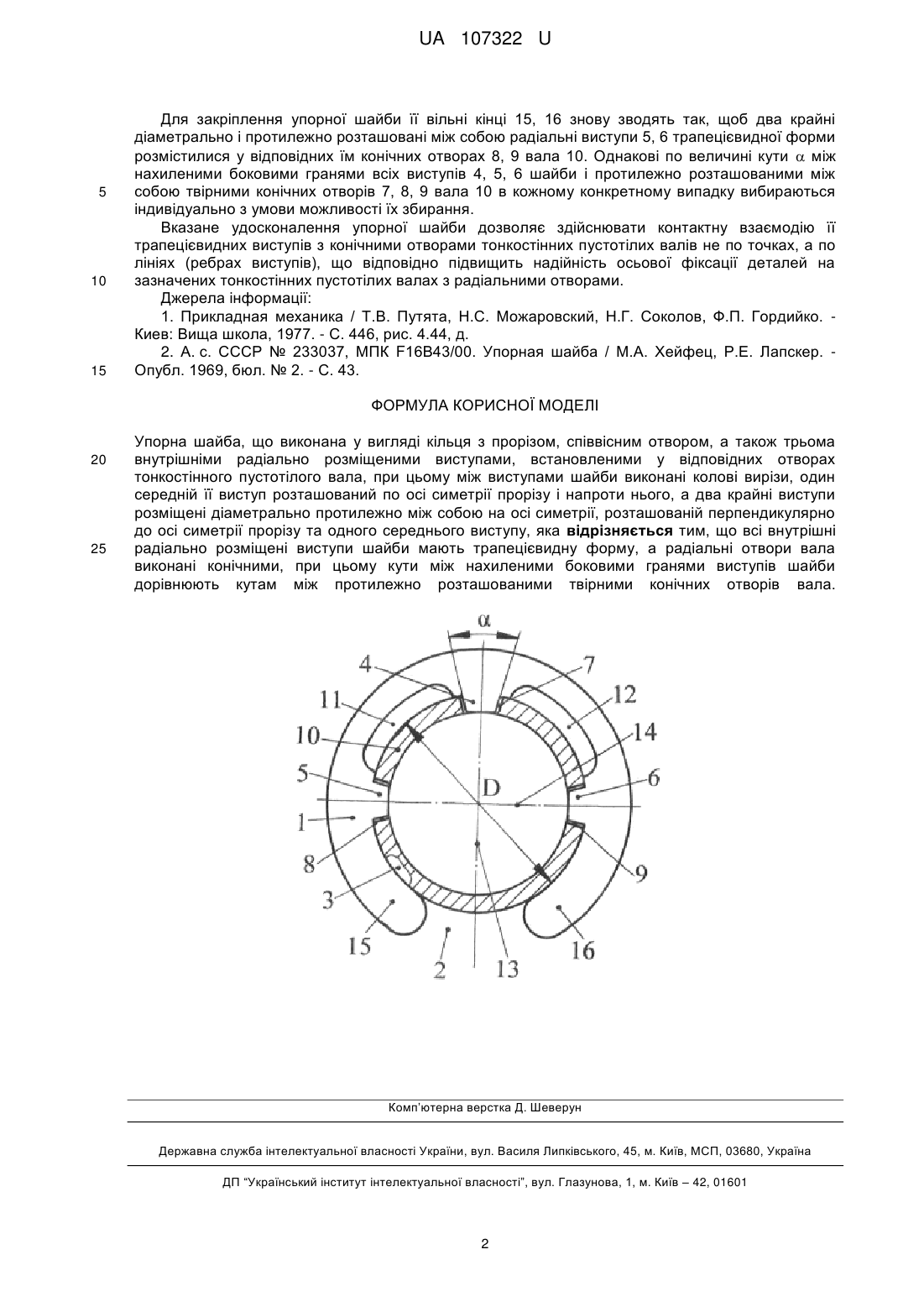

Реферат: UA 107322 U UA 107322 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується упорних шайб для осьової фіксації деталей на валах. Відома упорна шайба, виконана у вигляді кільця з прорізом і співвісним отвором [1]. Недоліком цієї упорної шайби є те, що вона не забезпечує можливості осьової фіксації деталей на тонкостінних пустотілих валах із-за необхідності встановлення її в кільцевій проточці. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є упорна шайба, виконана у вигляді кільця з прорізом, співвісним отвором, а також трьома внутрішніми радіально розміщеними виступами, встановленими у відповідних отворах тонкостінного пустотілого вала, при цьому між виступами шайби виконані колові вирізи, один середній її виступ розташований по осі симетрії прорізу і напроти нього, а два крайні виступи розміщені діаметрально протилежно між собою на осі симетрії, розташованій перпендикулярно до осі симетрії прорізу та одного середнього виступу [2]. Така упорна шайба забезпечує можливість осьової фіксації деталей на тонкостінних пустотілих валах завдяки виконанню її з трьома внутрішніми радіально розміщеними виступами, встановленими у відповідних отворах вказаних пустотілих валів, але при цьому не забезпечує достатню надійність осьової фіксації деталей на цих валах, оскільки їх радіальні отвори виконані циліндричними, а виступи шайби сегментної форми і контактують з ними по точках, що є основним її недоліком. В основу корисної моделі поставлена задача підвищення надійності осьової фіксації деталей на тонкостінних пустотілих валах з радіальними отворами шляхом виключення виконання цих же отворів циліндричними, а виступів шайби сегментної форми і контактування з ними по точках. Поставлена задача вирішується тим, що в упорній шайбі, виконаній у вигляді кільця з прорізом, співвісним отвором, а також трьома внутрішніми радіально розміщеними виступами, встановленими у відповідних отворах тонкостінного пустотілого вала, при цьому між виступами шайби виконані колові вирізи, один середній її виступ розташований по осі симетрії прорізу і напроти нього, а два крайні виступи розміщені діаметрально протилежно між собою на осі симетрії, розташованій перпендикулярно до осі симетрії прорізу та одного середнього виступу, згідно з корисною моделлю, новим є те, що всі внутрішні радіально розміщені виступи шайби мають трапецієвидну форму, а радіальні отвори вала виконані конічними, при цьому кути між нахиленими боковими гранями виступів шайби дорівнюють кутам між протилежно розташованими твірними конічних отворів вала. Вказані відмітні ознаки дозволяють виключити виконання радіальних отворів тонкостінних пустотілих валів циліндричними, а виступів упорної шайби сегментними і контактування з ними по точках за рахунок виконання всіх виступів зазначеної шайби трапецієвидної форми і радіальних отворів пустотілих валів конічними, а також забезпечення однакових кутів між нахиленими боковими гранями виступів шайби і протилежно розташованими твірними конічних отворів валів, що підвищить надійність осьової фіксації деталей на тонкостінних пустотілих валах з радіальними отворами. На кресленні схематично показана удосконалена упорна шайба після закріплення на тонкостінному пустотілому валу, де: 1 - кільце; 2 - проріз; 3 - отвір шайби; 4, 5, 6 - виступи; 7, 8, 9 - отвори вала; 10 - вал; 11, 12 - колові вирізи; 13, 14 - осі симетрії; 15, 16 - вільні кінці шайби. Упорна шайба виконана у вигляді кільця 1 з прорізом 2, співвісним отвором 3, а також трьома внутрішніми радіально розміщеними виступами 4, 5, 6, встановленими у відповідних отворах 7, 8, 9 тонкостінного пустотілого вала 10, при цьому між виступами 4, 5, 6 шайби виконані колові вирізи 11, 12, один середній її виступ 4 розташований по осі симетрії 13 прорізу 2 і напроти нього, а два крайні виступи 5, 6 розміщені діаметрально протилежно між собою на осі симетрії 14, розташованій перпендикулярно до осі симетрії 13 прорізу 2 та одного середнього виступу 4. Крім цього, всі внутрішні радіально розміщені виступи 4, 5, 6 шайби мають трапецієвидну форму, а радіальні отвори 7, 8, 9 вала 10 виконані конічними, при цьому кути  між нахиленими боковими гранями виступів 4, 5, 6 шайби дорівнюють кутам між протилежно розташованими твірними конічних отворів 7, 8, 9 вала 10. Спочатку вільні кінці 15, 16 упорної шайби перед встановленням її на тонкостінному пустотілому валу 10 розводять на величину його зовнішнього діаметра D, при цьому процес такого розведення вільних кінців 15, 16 шайби значно полегшується при наявності між її радіальними виступами 4, 5 і 4, 6 двох колових вирізів 11, 12. Після цього, шайбу встановлюють на вал 10 і розміщують своїм середнім радіальним виступом 4 трапецієвидної форми в його відповідному конічному отворі 7. 1 UA 107322 U 5 10 15 Для закріплення упорної шайби її вільні кінці 15, 16 знову зводять так, щоб два крайні діаметрально і протилежно розташовані між собою радіальні виступи 5, 6 трапецієвидної форми розмістилися у відповідних їм конічних отворах 8, 9 вала 10. Однакові по величині кути  між нахиленими боковими гранями всіх виступів 4, 5, 6 шайби і протилежно розташованими між собою твірними конічних отворів 7, 8, 9 вала 10 в кожному конкретному випадку вибираються індивідуально з умови можливості їх збирання. Вказане удосконалення упорної шайби дозволяє здійснювати контактну взаємодію її трапецієвидних виступів з конічними отворами тонкостінних пустотілих валів не по точках, а по лініях (ребрах виступів), що відповідно підвищить надійність осьової фіксації деталей на зазначених тонкостінних пустотілих валах з радіальними отворами. Джерела інформації: 1. Прикладная механика / Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. Киев: Вища школа, 1977. - С. 446, рис. 4.44, д. 2. А. с. СССР № 233037, МПК F16В43/00. Упорная шайба / М.А. Хейфец, Р.Е. Лапскер. Опубл. 1969, бюл. № 2. - С. 43. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Упорна шайба, що виконана у вигляді кільця з прорізом, співвісним отвором, а також трьома внутрішніми радіально розміщеними виступами, встановленими у відповідних отворах тонкостінного пустотілого вала, при цьому між виступами шайби виконані колові вирізи, один середній її виступ розташований по осі симетрії прорізу і напроти нього, а два крайні виступи розміщені діаметрально протилежно між собою на осі симетрії, розташованій перпендикулярно до осі симетрії прорізу та одного середнього виступу, яка відрізняється тим, що всі внутрішні радіально розміщені виступи шайби мають трапецієвидну форму, а радіальні отвори вала виконані конічними, при цьому кути між нахиленими боковими гранями виступів шайби дорівнюють кутам між протилежно розташованими твірними конічних отворів вала. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
