Сліпа заклепка і пристрій для неї

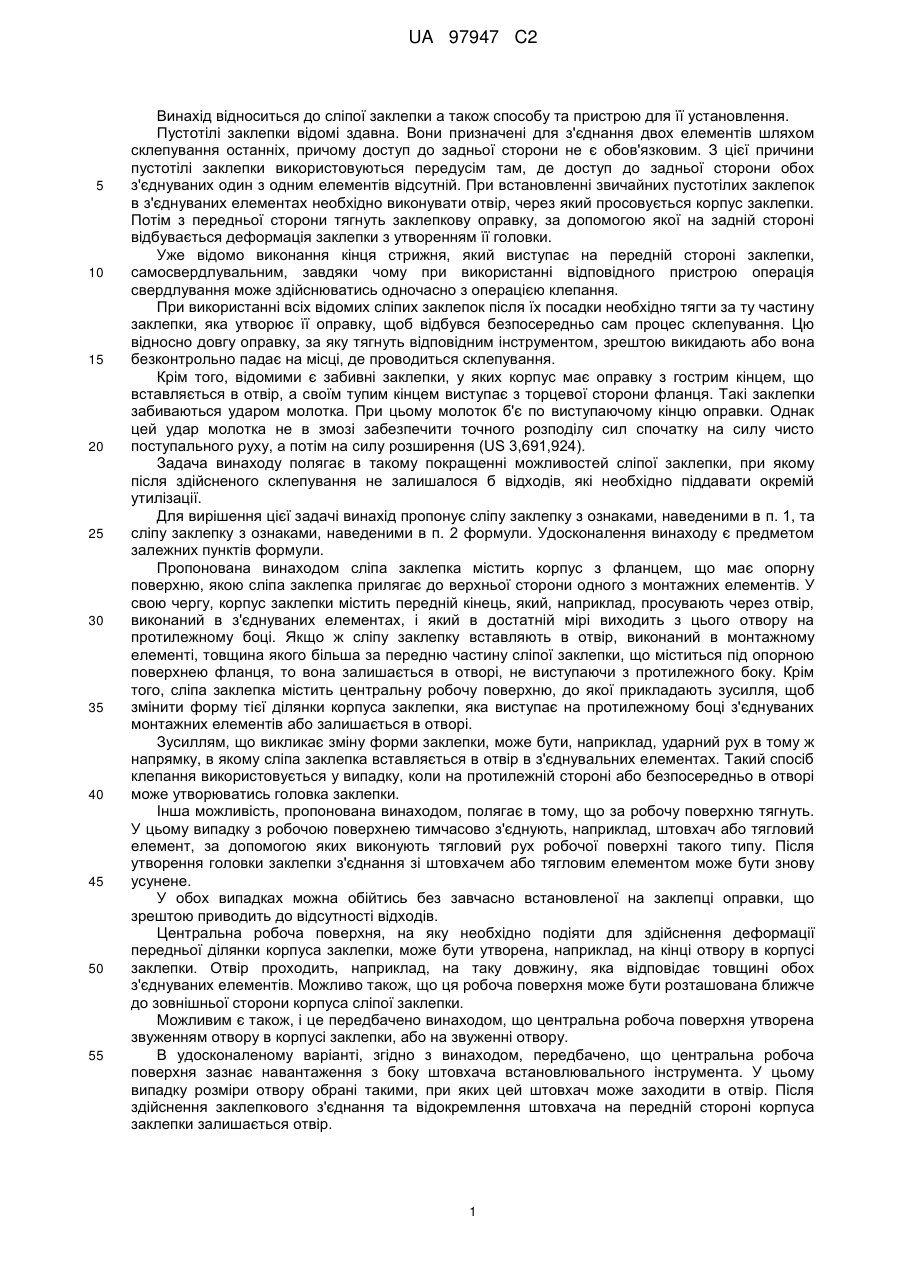

Реферат: Винахід належить до сліпої заклепки і пристрою для її установлення. Сліпа заклепка містить корпус заклепки з фланцем на одному кінці і наконечником заклепки на іншому. Корпус заклепки містить западину у формі отвору в гільзовій ділянці. Як і інші сліпі заклепки, сліпа заклепка вставляється в отвір у двох листах, які повинні бути з'єднані разом, поки фланець не обіпреться на верхню лобову поверхню верхнього листа. У другому кроці, ділянка корпуса заклепки або фланця заклепки, яка лежить на тильній стороні двох листів, деформується за допомогою ударника або розширюючого тіла, який проштовхують уперед ударною дією в такому ж самому напрямі. Пристрій для установлення заклепки цього типу містить частину, яка може бути проштовхнута вперед штовхоподібною дією, причому зазначена частина містить штовхач, щоб чинити тиск на розширююче тіло. UA 97947 C2 (12) UA 97947 C2 UA 97947 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до сліпої заклепки а також способу та пристрою для її установлення. Пустотілі заклепки відомі здавна. Вони призначені для з'єднання двох елементів шляхом склепування останніх, причому доступ до задньої сторони не є обов'язковим. З цієї причини пустотілі заклепки використовуються передусім там, де доступ до задньої сторони обох з'єднуваних один з одним елементів відсутній. При встановленні звичайних пустотілих заклепок в з'єднуваних елементах необхідно виконувати отвір, через який просовується корпус заклепки. Потім з передньої сторони тягнуть заклепкову оправку, за допомогою якої на задній стороні відбувається деформація заклепки з утворенням її головки. Уже відомо виконання кінця стрижня, який виступає на передній стороні заклепки, самосвердлувальним, завдяки чому при використанні відповідного пристрою операція свердлування може здійснюватись одночасно з операцією клепання. При використанні всіх відомих сліпих заклепок після їх посадки необхідно тягти за ту частину заклепки, яка утворює її оправку, щоб відбувся безпосередньо сам процес склепування. Цю відносно довгу оправку, за яку тягнуть відповідним інструментом, зрештою викидають або вона безконтрольно падає на місці, де проводиться склепування. Крім того, відомими є забивні заклепки, у яких корпус має оправку з гострим кінцем, що вставляється в отвір, а своїм тупим кінцем виступає з торцевої сторони фланця. Такі заклепки забиваються ударом молотка. При цьому молоток б'є по виступаючому кінцю оправки. Однак цей удар молотка не в змозі забезпечити точного розподілу сил спочатку на силу чисто поступального руху, а потім на силу розширення (US 3,691,924). Задача винаходу полягає в такому покращенні можливостей сліпої заклепки, при якому після здійсненого склепування не залишалося б відходів, які необхідно піддавати окремій утилізації. Для вирішення цієї задачі винахід пропонує сліпу заклепку з ознаками, наведеними в п. 1, та сліпу заклепку з ознаками, наведеними в п. 2 формули. Удосконалення винаходу є предметом залежних пунктів формули. Пропонована винаходом сліпа заклепка містить корпус з фланцем, що має опорну поверхню, якою сліпа заклепка прилягає до верхньої сторони одного з монтажних елементів. У свою чергу, корпус заклепки містить передній кінець, який, наприклад, просувають через отвір, виконаний в з'єднуваних елементах, і який в достатній мірі виходить з цього отвору на протилежному боці. Якщо ж сліпу заклепку вставляють в отвір, виконаний в монтажному елементі, товщина якого більша за передню частину сліпої заклепки, що міститься під опорною поверхнею фланця, то вона залишається в отворі, не виступаючи з протилежного боку. Крім того, сліпа заклепка містить центральну робочу поверхню, до якої прикладають зусилля, щоб змінити форму тієї ділянки корпуса заклепки, яка виступає на протилежному боці з'єднуваних монтажних елементів або залишається в отворі. Зусиллям, що викликає зміну форми заклепки, може бути, наприклад, ударний рух в тому ж напрямку, в якому сліпа заклепка вставляється в отвір в з'єднувальних елементах. Такий спосіб клепання використовується у випадку, коли на протилежній стороні або безпосередньо в отворі може утворюватись головка заклепки. Інша можливість, пропонована винаходом, полягає в тому, що за робочу поверхню тягнуть. У цьому випадку з робочою поверхнею тимчасово з'єднують, наприклад, штовхач або тягловий елемент, за допомогою яких виконують тягловий рух робочої поверхні такого типу. Після утворення головки заклепки з'єднання зі штовхачем або тягловим елементом може бути знову усунене. У обох випадках можна обійтись без завчасно встановленої на заклепці оправки, що зрештою приводить до відсутності відходів. Центральна робоча поверхня, на яку необхідно подіяти для здійснення деформації передньої ділянки корпуса заклепки, може бути утворена, наприклад, на кінці отвору в корпусі заклепки. Отвір проходить, наприклад, на таку довжину, яка відповідає товщині обох з'єднуваних елементів. Можливо також, що ця робоча поверхня може бути розташована ближче до зовнішньої сторони корпуса сліпої заклепки. Можливим є також, і це передбачено винаходом, що центральна робоча поверхня утворена звуженням отвору в корпусі заклепки, або на звуженні отвору. В удосконаленому варіанті, згідно з винаходом, передбачено, що центральна робоча поверхня зазнає навантаження з боку штовхача встановлювального інструмента. У цьому випадку розміри отвору обрані такими, при яких цей штовхач може заходити в отвір. Після здійснення заклепкового з'єднання та відокремлення штовхача на передній стороні корпуса заклепки залишається отвір. 1 UA 97947 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інша запропонована винаходом можливість полягає в тому, що в отворі всередині корпуса заклепки розташовано розширювальний елемент, який містить кінець, спряжено підпорядкований с центральною робочою поверхнею і розташований з протилежного їй боку. На цей кінець розширювального елемента, протилежний центральній робочій поверхні, може діяти штовхач встановлювального інструмента. Особливо раціональним є те, що розширювальний елемент в отворі не просто розташований, а й введений в нього настільки далеко, що не може випасти з корпуса заклепки. Це може бути досягнуто шляхом незначного затискання. Звичайно затискання не повинне бути настільки сильним, щоб воно могло перешкоджати забиванню розширювального елемента. У наступному удосконаленому варіанті винаходу може бути передбачено, що в нерозширеному стані сліпої заклепки розширювальний елемент виступає з кільцеподібної робочої поверхні фланця корпуса заклепки. Ця виступаюча частина може служити для здійснення діяння на сліпу заклепку з боку встановлювального інструмента. Крім того, такий варіант виконання може бути використаний для контролю установлення заклепки, оскільки після її правильного установлення ніяка частина більш не виступає, а в найраціональнішому випадку кінець розширювального елемента перебуває врівень з поверхнею фланця. Згідно з винаходом може бути передбачено, що отвір заклепки після звуження має продовження у вигляді вузької щілини або деякому іншому вигляді, з метою полегшення або сприяння деформації передньої ділянки корпуса заклепки. До цього моменту було описано, яку конструкцію згідно з винаходом сліпа заклепка може мати, якщо її деформація повинна здійснюватись шляхом впливу на неї натискним зусиллям. Але, як вже було зазначено вище, головку заклепки можна утворювати і шляхом прикладання тягового зусилля на центральну робочу поверхню. Для цього винахід пропонує виконувати центральну робочу поверхню придатною для міцного на розрив з'єднання зі стяжним болтом. Це означає, як і у випадку навантаження за допомогою штовхача, що отвір в корпусі заклепки повинний бути таким, щоб в нього можна було вставляти стяжний болт, доки останній не буде стикатись з центральною робочою поверхнею. При застосуванні стяжного болта, який після здійснення склепування знову від'єднують, існує перевага, яка полягає у відсутності відходів. Стяжний болт, що є частиною інструмента, може використовуватись стільки разів, поки він не зноситься настільки, що стане непридатним для подальшого використання. Згідно з винаходом передбачено, що корпус заклепки має, наприклад, не круглий поперечний переріз або виступи на плоскій нижній стороні фланця. Це повинно з високою надійністю запобігти провертанню заклепки при обертальному навантаженні. Винахід пропонує також спосіб виготовлення сліпої заклепки, при якому корпус заклепки виготовляють порожнистим і на одному з його кінців виконують фланець. Корпус заклепки виконують з додатковою центральною робочою поверхнею для інструмента. Частину корпуса заклепки між його переднім кінцем і центральною робочою поверхнею виконують таким чином, що штовхоподібне діяння на робочу поверхню приводить до деформації цієї частини. Таке виконання може бути здійснене завдяки передбаченню пустот, заданих місць згину або підбору та обробці матеріалів. Винахід пропонує також спосіб посадки сліпих заклепок, при якому сліпу заклепку виконаним на ній переднім кінцем вставляють в співвісно розташовані отвори двох з'єднуваних елементів до прилягання нижньої сторони її фланця до верхньої поверхні елемента, після чого ділянку корпуса заклепки, розташовану між цією робочою поверхнею та переднім кінцем корпуса заклепки, деформують шляхом діяння на центральну робочу поверхню для утворення головки заклепки. В удосконаленому варіанті винаходу може бути передбачено, що після вставляння сліпої заклепки в отвір з'єднуваних елементів на центральну робочу поверхню заклепки діють шляхом натискання. Натискання виконують поштовхоподібно. Можливим є також, і це передбачено винаходом, що на центральну робочу поверхню діють тяговим зусиллям. Натягання може здійснюватись і повільно, оскільки при цьому може відбуватись обпирання на передню сторону корпуса заклепки. Для прикладання тягового зусилля стяжний болт вводять в отвір сліпої заклепки до його стикання з дном, після чого його з'єднують з дном заглиблення. Потім, обпираючись на корпус заклепки, стяжний болт тягнуть вверх щоб забезпечити деформацію заклепки. Зрештою стяжний болт від'єднують від центральної робочої поверхні. Для з'єднання стяжного болта з корпусом заклепки може бути використаний, наприклад, спосіб холодного зварювання. Можливим є також, і це передбачено винаходом, що стяжний болт з'єднують з корпусом заклепки шляхом контактного зварювання. 2 UA 97947 C2 5 10 15 20 25 30 35 40 45 50 55 60 Припустимим є також, що для з'єднання стяжного болта з заклепкою стяжний болт вгвинчують в дно заглиблення, а після завершення установлення заклепки його знову вигвинчують. Винахід пропонує також пристрій для встановлення сліпих заклепок. Цей пристрій містить тримач для утримання сліпої заклепки в необхідній позиції, штовхач, розташований співвісно з сліпою заклепкою, а також привід для поштовхоподібного просування штовхача. Цей привід може мати переважно один пристрій для виконання поступального руху. Тримач виконаний таким чином, що сліпа заклепка зорієнтована відносно штовхача так, що штовхач може заходити в отвір сліпої заклепки або діяти на розширювальний елемент, який виступає з цієї заклепки. Для приведення в дію штовхача може використовуватись вибухоподібне спалювання газу або паливного заряду, а також газонапірна пружина з натяжним механізмом, гідравлічна пружина з натяжним механізмом, гідравлічний поршень, пружина стиснення з натяжним механізмом або стиснене повітря. Для утворення попереднього напруження подавального приводу може застосовуватись джерело енергії як то акумулятор, електричний кабель для з'єднання з електромережею, стиснене повітря або гідравліка. В удосконаленому варіанті виконання винаходу може бути передбачено, що пристрій містить тримач, який в своїй передній частині має трубчасту форму і може просуватись вперед також за допомогою приводу. Цей тримач може служити для того, щоб утримувати сліпу заклепку безпосередньо під час її введення в отвори з'єднуваних предметів. Крім того, пристрій може мати розташований співвісно з корпусом тримача стяжний болт, який може просуватись вперед та витягатись назад за допомогою приводу. Пристрій містить елемент для з'єднання стяжного болта з дном заглиблення всередині сліпої заклепки. Крім того, пристрій містить елемент, призначений для роз'єднання стяжного болта і сліпої заклепки. У наступному удосконаленому варіанті виконання винаходу пристрій може мати поворотний елемент для провертання стяжного болта. Для з'єднання стяжного болта з корпусом заклепки пристрій може бути обладнаний пристроєм для холодного зварювання, який може працювати таким чином, що він під тиском провертає стяжний болт при контакті останнього з центральною робочою поверхнею сліпої заклепки. Можливим є також, що пристрій містить прилад для виконання контактного зварювання між стяжним болтом та сліпою заклепкою. Для роз'єднання стяжного болта і корпуса заклепки пристрій може, наприклад, провертати стяжний болт, так що між корпусом заклепки і стяжним болтом відбувається зсув. Особливо доцільним є, якщо пристрій містить магазин для приймання кількох сліпих заклепок. Інші ознаки, окремі подробиці та переваги винаходу витікають із пунктів формули і реферату, посилаючись на які складено повний текст опису переважної форми виконання винаходу та креслення, на яких зображено: Фіг. 1 - частковий переріз виду збоку сліпої заклепки згідно з першим варіантом виконання винаходу; Фіг. 2 - переріз сліпої заклепки, зображеної на фіг. 1, перед її вставлянням в отвір; Фіг. 3 - вставлена сліпа заклепка перед її розширенням; Фіг. 4 - стан після розширення; Фіг. 5 - результат операції склепування; Фіг. 6 - зображення, відповідне фіг. 3, другого варіанта виконання винаходу; Фіг. 7 - зображення, відповідне фіг. 4, сліпої заклепки, показаної на фіг. 6; Фіг. 8 - дуже спрощений пристрій для встановлення сліпих заклепок згідно з винаходом; Фіг. 9 - зображення, відповідне фіг. 2, іншого виду сліпої заклепки; Фіг. 10 - дві наступні стадії процесу встановлення сліпої заклепки, показаної на фіг. 9; Фіг. 11 - схематичне зображення пристрою для встановлення сліпої заклепки, показаної на фіг. 9; Фіг. 12 - аксіальний переріз сліпої заклепки з зовнішньою різьбою; Фіг. 13 - аксіальний переріз сліпої заклепки з внутрішньою різьбою. На фіг. 1 представлено: з лівої сторони - вид збоку, а з правої сторони - подовжній переріз сліпої заклепки, виконаної згідно з першим варіантом виконання винаходу. Сліпа заклепка містить корпус 1 заклепки, який на своїй середній ділянці має форму гільзи 2. На верхньому кінці представленого на фіг. 1 корпуса 1 заклепки сформований фланець 3, який має плоску нижню сторону 4. Нижня сторона 4 є стороною, від якої відходить гільзоподібна ділянка 2. На 3 UA 97947 C2 5 10 15 20 25 30 35 40 45 50 55 60 верхній стороні 5 фланця, протилежній її плоскій нижній стороні 4, виконана плоска поверхня, яка може служити кільцеподібною зовнішньою робочою поверхнею для інструмента. Середня гільзоподібна ділянка 2 на своїй стороні, протилежній фланцю 3, переходить в передню ділянку 6 корпуса заклепки, на якому корпус 1 заклепки має поперечний переріз, що поступово зменшується. В гільзоподібній ділянці 2 виконаний циліндричний внутрішній отвір 8, який можна було б ще назвати свердленим отвором, беручи до уваги те, що цей внутрішній отвір не обов'язково повинний бути висвердленим. Однак отвір все ж таки має форму свердленого отвору, тобто відрізняється круглим поперечним перерізом, незмінним по всій його довжині. На кінці внутрішнього отвору 8 міститься воронкоподібне звуження 12, яке потім переходить у вузьку щілину 9. Його дальній кінець може мати з'єднання обох частин з обох боків щілини 9, завдяки чому щілина 9 безпосередньо на передньому кінці корпуса заклепки залишається закритою. У внутрішньому отворі 8 розташовано розширювальний елемент 10, який прилягає до країв внутрішнього отвору 8 з певним затисканням. Завдяки цьому досягається запобігання можливому випадінню розширювального елемента 10 під час маніпулювання зі сліпою заклепкою. Його спрямований всередину внутрішнього отвору 8 кінець 11 розташований приблизно на початку воронкоподібного звуження 12. Протилежний зовнішній кінець 13 розширювального елемента 10 значно виступає над кільцеподібною верхньою стороною 5 фланця 3. Розширювальний елемент 10 може бути розташований у внутрішньому отворі 8 менш глибоко. На фіг. 2 зображено взаємне з'єднання між сліпою заклепкою та інструментом 14, зображеним на кресленні в дуже спрощеному вигляді. Сліпа заклепка може утримуватись на інструменті 14 способом, не представленим на кресленні більш детально, але завдяки якому вона під час маніпуляцій з інструментом 14 може бути вставлена в отвір 15 обох розташованих один над одним металевих листів 18, 19. Інструмент містить внутрішній отвір 16, розміри якого підібрані таким чином, що деталь 14а інструмента 14, яка в своїй передній частині має форму гільзи, може приєднуватись до верхньої сторони 5 фланця 3, не торкаючись розширювального елемента 10. В такому взаємному з'єднанні сліпа заклепка, як вже було зазначено вище, вставляється через отвір 15. Утворюється положення, зображене на фіг. 3. Наступний робочий крок передбачає поштовхоподібне просування штовхача 20 через отвір 16 інструмента 14. Штовхач 20 своєю передньою торцевою поверхнею 21 б'є по торцевій поверхні 13 розширювального елемента 10, просуваючи останній уперед усередину внутрішнього отвору 8. Цей стан зображений на фіг. 3. Коли передній кінець 11 розширювального елемента 10 досягає звуження 12 на кінці внутрішнього отвору 8, відбувається деформація назовні обох або також кількох частин переднього кінця 6 корпуса заклепки. Оскільки обидві або кілька частин переднього кінця 6 спереду з'єднані між собою, то вони можуть залишитись нерозірваними, утворюючи головку 22 заклепки, як це показано на фіг. 4. У такому стані зовнішня торцева поверхня 13 штовхача 10 розташовується в тій же площині, що й верхня сторона фланця 3 корпуса заклепки. Головка 22, що утворилась, підсилена зсередини розширювальним елементом 10. Тепер інструмент знімають, і отримують заклепкове з'єднання, яке виглядає так, як це показано на фіг. 5 на виді збоку. Розширювальний елемент 10 більш не виступає над видимою верхньою стороною 5 фланця 3. Якщо на заклепкове з'єднання, а отже й на фіг. 5, поглянути зверху, можна визначити, чи знаходиться ця торцева поверхня 13 на одному рівні з верхньою стороною 5 фланця, чи ні. Якщо вона зайшла в корпус заклепки занадто глибоко, то за певних обставин можна припустити, що поступальному руху протистояв занадто малий опір, з чого можна зробити висновок, що з'єднання є не дуже міцним. В цьому відношенні розширювальний елемент 10 є контролером посадки заклепки. На фіг. 6 і 7 представлено другий варіант виконання сліпої заклепки згідно з винаходом. Згідно й з цим варіантом корпус заклепки має спрямований назовні фланець з плоскою нижньою стороною 4 і також плоскою верхньою стороною 5. В корпусі заклепки, а саме в гільзоподібній ділянці, виконаний внутрішній отвір 28, знов таки циліндричний, з незмінним діаметром, і який на кінці має заокруглену форму. Гільзоподібна ділянка 2 закінчується плоскою торцевою поверхнею 22, спрямованою паралельно протилежній верхній стороні 5 фланця 3. Розширення в цьому варіанті відбувається за рахунок того, що передній заокруглений край розширювального елемента 30 витісняє назовні ті частини гільзоподібної ділянки 2, які знаходяться по той бік з'єднуваних металевих листів 18, 19, як це у спрощеному вигляді показано на фіг. 7. На фіг. 8 у сильно спрощеному вигляді зображено встановлюючий пристрій, за допомогою якого згідно з винаходом можна встановлювати заклепки. В корпусі 40 пристрою міститься 4 UA 97947 C2 5 10 15 20 25 30 35 40 45 50 55 60 корпус тримача 14а, який в зображеному прикладі виконання по всій своїй довжині має трубчасту форму. Корпус тримача 14а рухається в корпусі 40 в подовжньому напрямку. Усередині корпуса тримача 14а співвісно, а також з можливістю подовжнього переміщення розміщений штовхач 20. Для надання руху обом пересувним елементам, а саме корпусу тримачу 14а і штовхану 20, в корпусі 40 встановлено привід 41, який, як це показано на кресленні, може просувати вперед обидва елементи. Привід для штовхана 20 виконаний таким чином, що він може пересувати вперед цей штовхач 20 поштовхоподібно, оскільки штовхач повинен виконувати роботу, результатом якої є деформація передньої ділянки корпуса заклепки. Збоку на корпусі 40 встановлено магазин 43 з рядом сліпих заклепок, подаваних з магазина 43 в передню частину інструмента таким чином, що вони спрямовані напроти штовхача 20. Сліпа заклепка, що зображена на фіг. 9, має конструкцію, аналогічну конструкції заклепок, зображених на фіг 1  7. На відміну від них внутрішній отвір 38 в цьому випадку має циліндричну форму по всій її довжині до самого дна 39. Це дно 39 має заглиблення, яке проходить біля стінки 45 по всьому колу отвору, завдяки чому середина дна 39 дещо підвищена в порівнянні з його краями. В іншому сліпа заклепка згідно фіг. 9 має ту ж конструкцію, що й в попередніх варіантах виконання. Сліпа заклепка захоплюють корпусом тримача 46 і просувають через отвір 15 обох металевих листів 18, 19, доки плоска нижня сторона 4 фланця 3 не приляже до верхньої сторони з'єднуваного елемента. Корпус тримача 46 містить внутрішній отвір 16, як це показано на фіг. 10, а саме з правої сторони креслення. Через внутрішній отвір 16 інструмента просовується стяжний болт 49, до того моменту, поки торцева поверхня 47 стяжного болта 49 не торкнеться дна 39 внутрішнього отвору 38 сліпої заклепки. Після цього виконують з'єднання обох поверхонь, використовуючи для цього, наприклад, контактне зварювання. Зрештою тягнуть за стяжний болт 49. Це приводить до того, що передня частина сліпої заклепки, тобто ділянка між задньою стороною 48 з'єднуваних один з одним металевих листів 18, 19 та переднім кінцем сліпої заклепки деформується. Під час цього підтягування переднього кінця сліпої заклепки інструмент може обпиратись корпусом 46 тримача на верхню сторону фланця. Отриманий результат зображений на фіг. 10 зліва. Стяжний болт 49 відокремлюють від сліпої заклепки, наприклад, шляхом прокручування стяжного болта 49. При цьому між ними відбувається зсув. На фіг. 11 зображено інструмент, за допомогою якого можна встановлювати сліпі заклепки, зображені на фіг. 9. В корпусі 40 з можливістю аксіального пересування встановлений корпус 46 тримача. Він служить тільки для спрямовування сліпої заклепки при її вставлянні та для обпирання інструмента під час підтягання стяжного болта 49. Для просування корпуса тримача 46 передбачено привід 41. Для просування та зворотного підтягання стяжногоболта 49 також передбачено привід, але на фіг. 11 він не показаний. Додатково стяжний болт 49 може прокручуватись, для чого служить шестерня 50. Сліпі заклепки, зображені на фіг. 12 і 13, показують інші можливості, які можна здійснювати за допомогою винаходу. У обох прикладах сліпа заклепка містить знов таки фланець 3, який має в основному плоску нижню сторону 4. Під терміном «в основному» необхідно розуміти, що нижня сторона 4 може бути оснащена ребрами, окремими виступами тощо, які при посадці заклепки можуть входити в зчеплення з поверхнею з'єднуваного елемента. Такий варіант виконання заклепки може служити для того, щоб запобігти її провертанню. Можливим є також, що в основному плоска нижня поверхня 4 фланця 3 має трохи опуклу форму, завдяки чому її зовнішній край може врізатись в поверхню з'єднуваного елемента. Усі ці варіанти виконання, які лише в незначній мірі відхиляються від поняття математичної площини, повинні підпадати під поняття в основному плоскої нижньої сторони 4. Фланець в цих двох варіантах виконання винаходу значно товстіший, ніж в попередніх прикладах виконання, через що робоча поверхня 5 знаходиться на значно більшій відстані від в основному плоскої нижньої сторони 4. У цьому випадку робоча поверхня 5 також має круглу форму, так що вона оточує отвір 38 всередині сліпої заклепки. Фланець містить першу ділянку 60, яка граничить з нижньою стороною 4 і має шестигранний зовнішній контур. Таку шестигранну форму ділянки 60 фланця 3 може мати і сліпа заклепка, що зображена на фіг. 13. До цієї першої ділянки 60 примикає друга ділянка 61, що виконана як буртик, де фланець виконаний циліндричної форми і містить зовнішню різьбу 62. Робоча поверхня 5, яка у наведеному прикладі виконання є плоскою, може мати і опуклу форму. Те ж саме стосується і робочих поверхонь в інших прикладах виконання винаходу. Шестигранна ділянка 60 може служити для застосування гайкового ключа. В прикладі виконання винаходу згідно фіг. 13 в потовщеному фланці 3, а саме у внутрішньому отворі, який відходить від робочої поверхні, нарізана внутрішня різьба 63. 5 UA 97947 C2 5 10 15 20 25 30 35 Зображена на фіг. 12 і 13 сліпа заклепка може служити для того, щоб після її встановлення на ній можна було закріпляти різні предмети, використовуючи при цьому або зовнішню різьбу 62, що має місце в прикладі виконання згідно з фіг. 12, або ж внутрішню різьбу 63 у випадку виконання згідно фіг. 13. Під час нагвинчування шестигранна ділянка 60 може утримуватись гайковим ключем, щоб у разі прикладання більш високих крутних моментів запобігти прокручуванню сліпої заклепки і тим самим можливому ослабленню. Передня частина заклепки, яка вводиться в отвір, тобто ділянка між переднім кінцем і плоскою нижньою стороною 4, також може мати не круглий поперечний переріз. Сліпа заклепка може служити не тільки для того, щоб з'єднувати два металевих листи, але й для того, щоб закріплювати себе саму, то в цьому разі не є необхідним, щоб розширення передньої частини відбувалось на задній стороні елемента, до якого повинна бути прикріплена заклепка. Можливим є також, і це передбачено винаходом, щоб розширення відбувалось безпосередньо в отворі, виконаному в елементі, якщо елемент, до якого кріпиться заклепка, має відповідно велику товщину. Тобто деформація передньої частини заклепки назовні може відбуватись і всередині отвору, в так званому сліпому отворі. У той час, як в прикладі виконання згідно фіг. 9 дно 39 отвору 38 має діаметр, менший за діаметр самого отвору 38, в прикладі виконання винаходу згідно фіг. 12 і 13 це не так. Тут дно 39 виконане без кругової западини. Для здійснення деформації в цьому випадку може використовуватись стяжний болт, з переднього кінця якого знята фаска, в результаті чого отримують меншу поверхню стикування, що має полегшувати зсув після завершення процесу деформації. Отвір 38 не обов'язково повинен мати незмінний поперечний переріз, він може бути трохи воронкоподібним. Якщо в тексті опису вживають термін «металевий лист», то це повинно бути тільки прикладом того, що за допомогою сліпої заклепки, виконаної згідно з винаходом, з'єднують два елементи, які можуть бути виготовлені з будь-якого матеріалу. Можливим є також закріплення єдиного елемента на іншому елементі, наприклад, гачка на дошці. Крім того, можливо використовувати порожнисту заклепку тільки для того, щоб закріпити її саму на будь-якому елементі, а саме або в крізному, або ж в сліпому отворі. Це особливо стосується прикладу виконання згідно з фіг. 12 і 13. Виходячи з прикладу виконання згідно фіг. 12 і 13, або прикладу виконання згідно фіг. 9, видно, що центральна робоча поверхня може бути виконана підвищеною, тобто ближче до фланця 3. Сліпі заклепки зазвичай мають круглий поперечний переріз. Винахід також передбачає можливість виконання сліпої заклепки з поперечним перерізом не круглої форми, щоб її можна було вставляти в не круглі отвори. У такий спосіб можна запобігти можливості прокручування заклепки. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Сліпа заклепка, що містить 1.1) корпус (1) заклепки з осьовим внутрішнім отвором, 1.2) сформований на корпусі фланець (3), що має 1.3) як мінімум приблизно плоску нижню сторону (4) і 1.4) робочу поверхню для інструмента (11) на її верхній стороні (5), протилежній її нижній стороні (4), а також 1.5) центральне робоче місце для виконання операції розширення, 1.6) яка сформована і розташована таким чином, що прикладання тягнучого зусилля за допомогою дії інструмента до центрального робочого місця (39) викликає деформацію передньої ділянки корпуса (1) заклепки попереду нижньої сторони (4) фланця (3), зокрема, з проміжком від нижньої сторони (4) фланця, яка відрізняється тим, що 1.7) центральне робоче місце для виконання операції розширення виконане на дні осьового внутрішнього отвору (38) в корпусі (1) заклепки і 1.8) сформоване для міцного прикріплення стяжного болта (49) встановлюючого інструмента, з тим щоб останній міг протистояти розтяжним силам, що діють на нього. 2. Сліпа заклепка за п. 1, яка відрізняється тим, що корпус (1) заклепки має некруглий поперечний переріз і/або виступи на плоскій нижній стороні (4) фланця (3). 6 UA 97947 C2 5 10 15 20 25 30 35 40 45 3. Сліпа заклепка за п. 1 або 2, яка відрізняється тим, що центральне робоче місце сформоване піднятим на дні (39) отвору (38) в корпусі заклепки і має діаметр, менший ніж діаметр цього отвору (38). 4. Сліпа заклепка за одним із попередніх пунктів, яка відрізняється тим, що фланець (3) заклепки має різьбу, зокрема буртик (61), який має зовнішню різьбу (62), що охоплює зовнішню робочу поверхню (5) для інструмента. 5. Сліпа заклепка за одним із попередніх пунктів, яка відрізняється тим, що отвір (38) в корпусі заклепки має внутрішню різьбу (63). 6. Спосіб встановлення сліпих заклепок, при виконанні якого 6.1) сліпу заклепку вставляють в елемент, поки нижня сторона (4) її фланця (3) не упреться у верхню поверхню елемента, 6.2) в отвір (38) закладної заклепки вводять стяжний болт (49), поки він не упреться у дно (39) цього отвору, 6.3) стяжний болт (49) з'єднують з дном (39) зазначеного отвору (38), 6.4) навантажують стяжний болт (49) розтяжною силою для того, щоб деформувати заклепку, і 6.5) відокремлюють стяжний болт (49) від закладної заклепки відразу після завершення деформації заклепки, зокрема, як тільки буде сформована голова заклепки. 7. Спосіб за п. 6, який відрізняється тим, що з'єднання між стяжним болтом і дном отвору сліпої заклепки виконують за допомогою операції холодного зварювання. 8. Спосіб за п. 6, який відрізняється тим, що з'єднання між стяжним болтом і дном отвору сліпої заклепки виконують за допомогою операції електричного контактного зварювання. 9. Спосіб за п. 6, який відрізняється тим, що з'єднання між стяжним болтом і дном отвору сліпої заклепки виконують за допомогою операції конденсаторного зварювання. 10. Спосіб за п. 6, який відрізняється тим, що тяговим зусиллям спричиняють тиск на сліпу заклепку, поки вона не упреться в з'єднувальний елемент. 11. Пристрій для установлення сліпих заклепок для здійснення способу за одним із пунктів формули 6-10, що містить 11.1) тримач для утримування сліпої заклепки, 11.2) корпус (14а) тримача, який принаймні на своїй передній ділянці має трубчасту форму, 11.3) привід (41) для просування уперед корпуса (14а) тримача, 11.4) стяжний болт (49), розташований коаксіально до корпуса (14а) тримача, 11.5) привід для просування вперед і відведення назад стяжного болта (49), 11.6) пристрій для приєднання стяжного болта (49) з дном (39) отвору (38) в сліпій заклепці, і 11.7) пристрій для зламування з'єднання між стяжним болтом (49) і сліпою заклепкою. 12. Пристрій за п. 11, який відрізняється тим, що він містить пристрій для обертання стяжного болта (49). 13. Пристрій за п. 11 або 12, який відрізняється тим, що він містить пристрій холодного зварювання. 14. Пристрій за п. 11 або 12, який відрізняється тим, що він містить пристрій для проведення контактного зварювання між стяжним болтом (49) і сліпою заклепкою. 15. Пристрій за п. 11 або 12, який відрізняється тим, що він містить пристрій для проведення конденсаторного зварювання між стяжним болтом (49) і сліпою заклепкою. 16. Пристрій за одним із пп. 12-15, який відрізняється тим, що пристрій для обертання стяжного болта діє як пристрій для його зрізання. 17. Пристрій за одним із пп. 12-16, який відрізняється тим, що він містить магазин (43) для розміщення і подавання декількох сліпих заклепок. 7 UA 97947 C2 8 UA 97947 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
