Апарат для лінгвального переміщення зубів

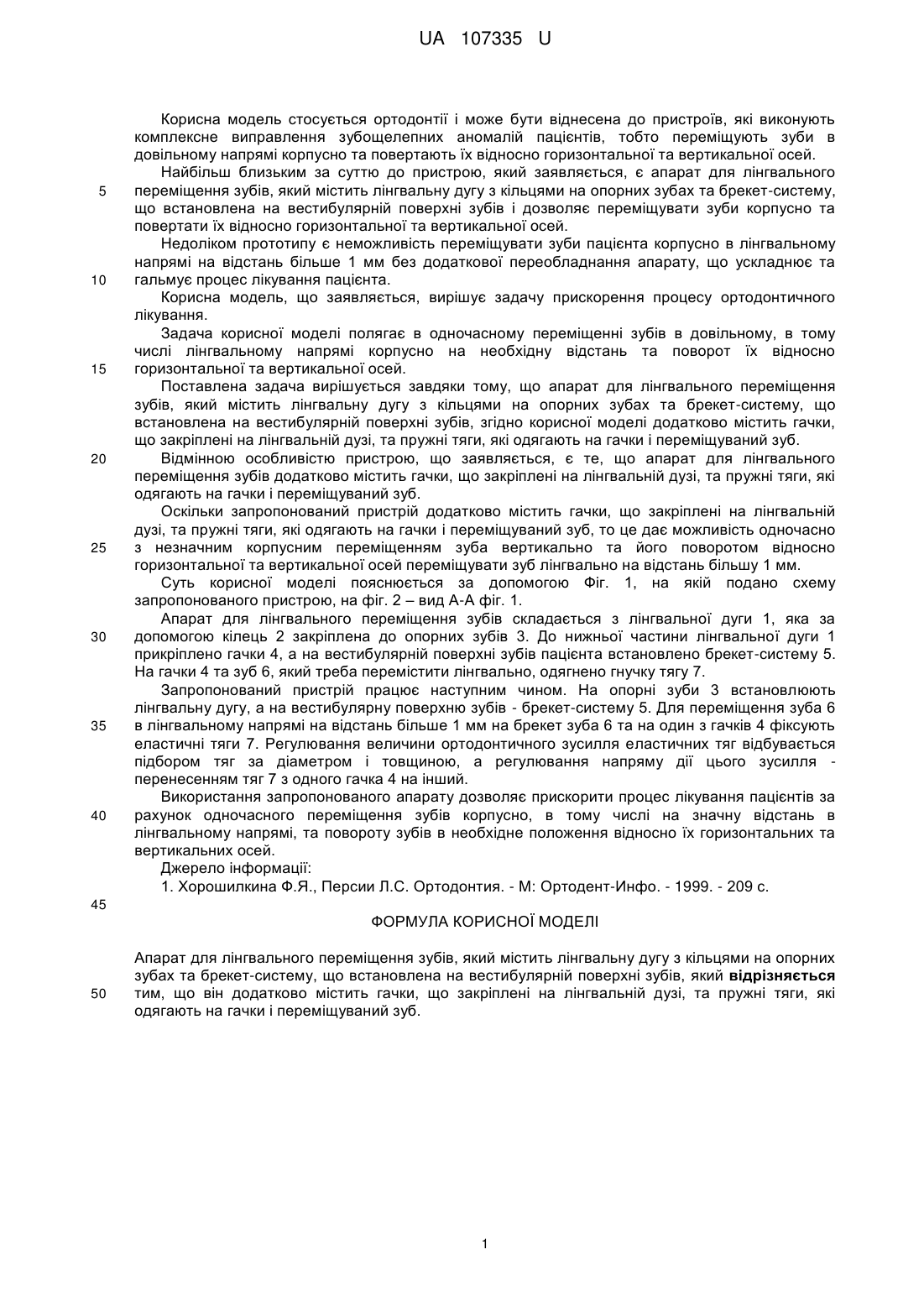

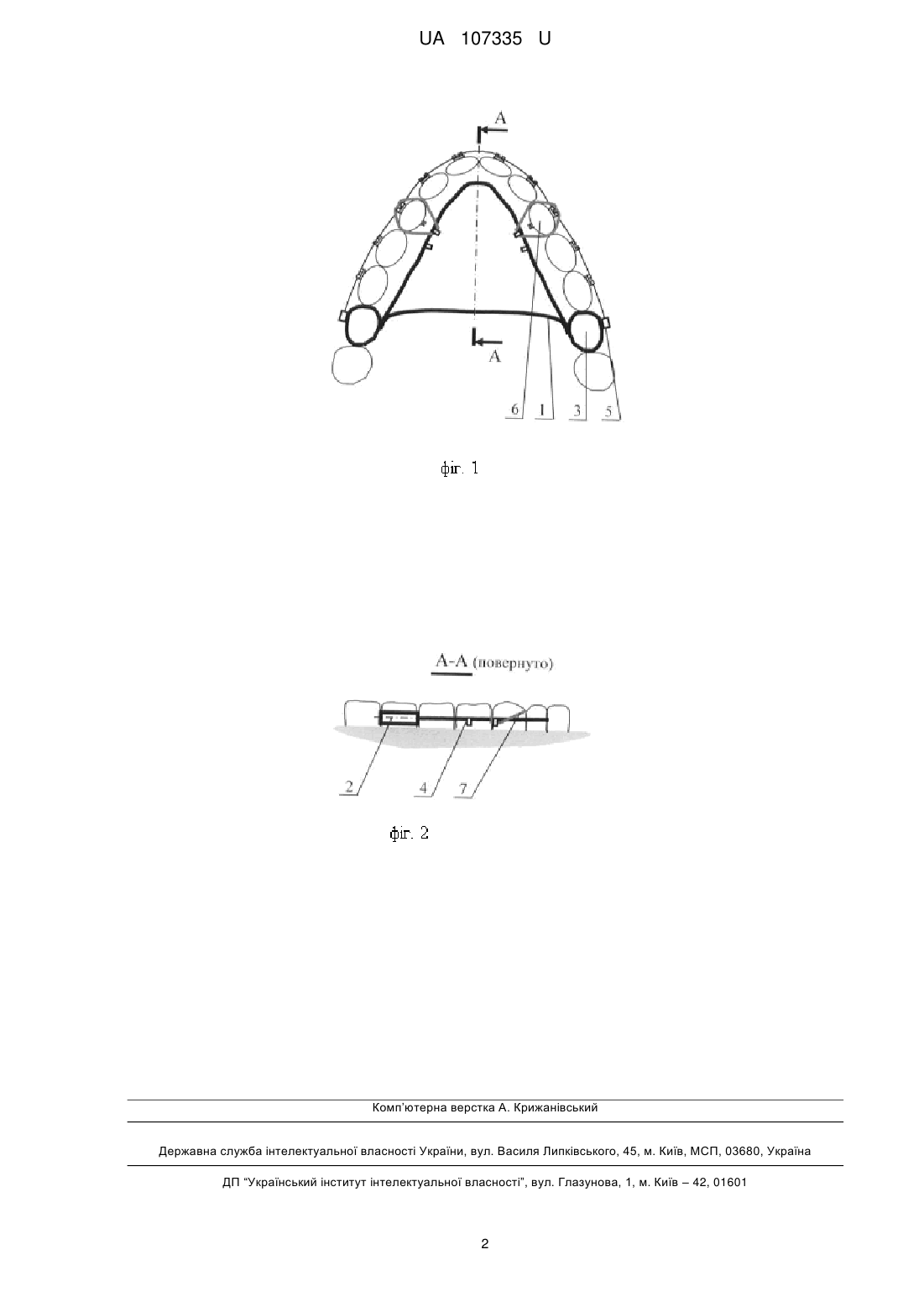

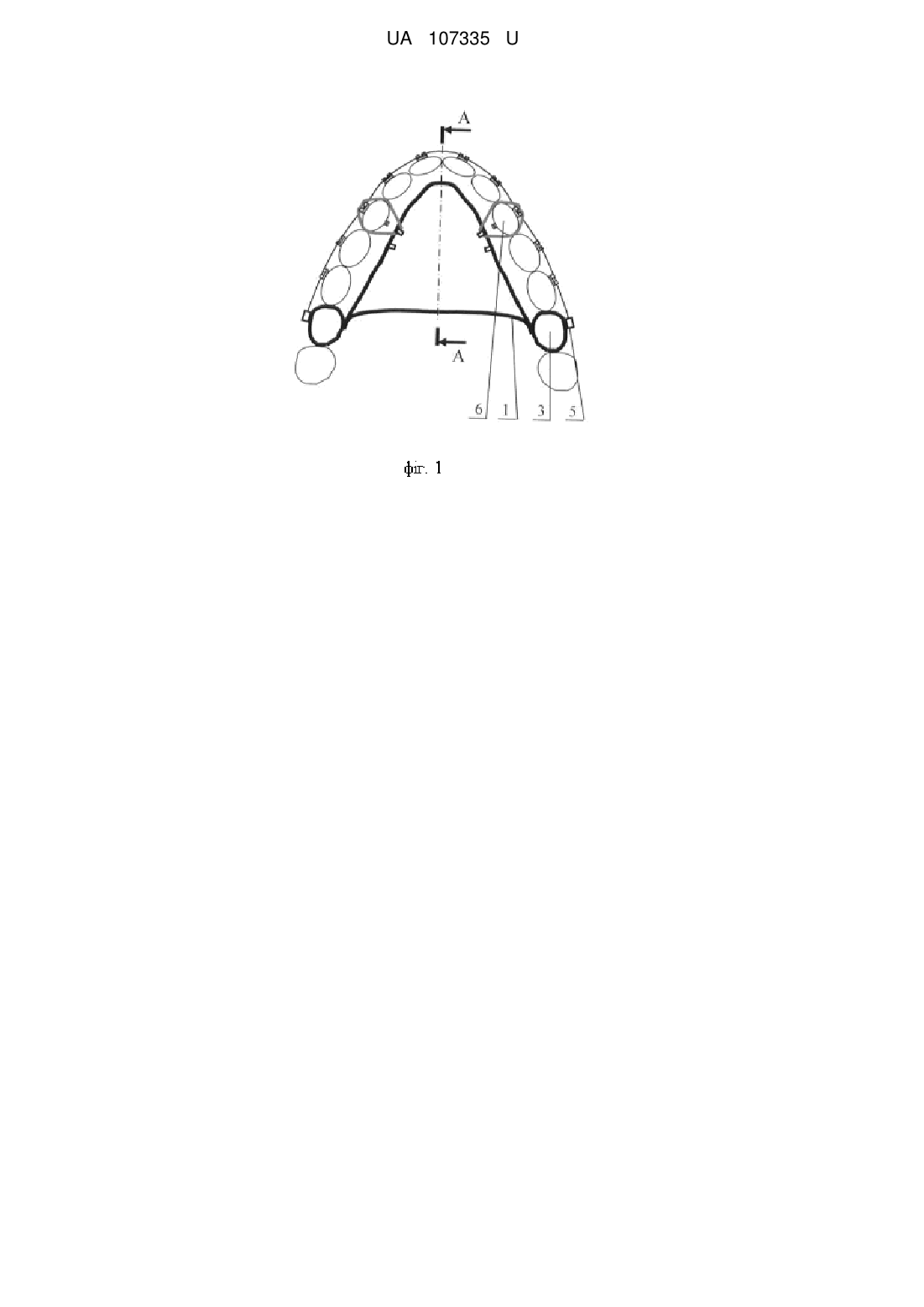

Реферат: Апарат для лінгвального переміщення зубів містить лінгвальну дугу з кільцями на опорних зубах та брекет-систему, що встановлена на вестибулярній поверхні зубів. Додатково містить гачки, що закріплені на лінгвальній дузі, та пружні тяги, які одягають на гачки і переміщуваний зуб. UA 107335 U (12) UA 107335 U UA 107335 U 5 10 15 20 25 30 35 40 Корисна модель стосується ортодонтії і може бути віднесена до пристроїв, які виконують комплексне виправлення зубощелепних аномалій пацієнтів, тобто переміщують зуби в довільному напрямі корпусно та повертають їх відносно горизонтальної та вертикальної осей. Найбільш близьким за суттю до пристрою, який заявляється, є апарат для лінгвального переміщення зубів, який містить лінгвальну дугу з кільцями на опорних зубах та брекет-систему, що встановлена на вестибулярній поверхні зубів і дозволяє переміщувати зуби корпусно та повертати їх відносно горизонтальної та вертикальної осей. Недоліком прототипу є неможливість переміщувати зуби пацієнта корпусно в лінгвальному напрямі на відстань більше 1 мм без додаткової переобладнання апарату, що ускладнює та гальмує процес лікування пацієнта. Корисна модель, що заявляється, вирішує задачу прискорення процесу ортодонтичного лікування. Задача корисної моделі полягає в одночасному переміщенні зубів в довільному, в тому числі лінгвальному напрямі корпусно на необхідну відстань та поворот їх відносно горизонтальної та вертикальної осей. Поставлена задача вирішується завдяки тому, що апарат для лінгвального переміщення зубів, який містить лінгвальну дугу з кільцями на опорних зубах та брекет-систему, що встановлена на вестибулярній поверхні зубів, згідно корисної моделі додатково містить гачки, що закріплені на лінгвальній дузі, та пружні тяги, які одягають на гачки і переміщуваний зуб. Відмінною особливістю пристрою, що заявляється, є те, що апарат для лінгвального переміщення зубів додатково містить гачки, що закріплені на лінгвальній дузі, та пружні тяги, які одягають на гачки і переміщуваний зуб. Оскільки запропонований пристрій додатково містить гачки, що закріплені на лінгвальній дузі, та пружні тяги, які одягають на гачки і переміщуваний зуб, то це дає можливість одночасно з незначним корпусним переміщенням зуба вертикально та його поворотом відносно горизонтальної та вертикальної осей переміщувати зуб лінгвально на відстань більшу 1 мм. Суть корисної моделі пояснюється за допомогою Фіг. 1, на якій подано схему запропонованого пристрою, на фіг. 2 – вид А-А фіг. 1. Апарат для лінгвального переміщення зубів складається з лінгвальної дуги 1, яка за допомогою кілець 2 закріплена до опорних зубів 3. До нижньої частини лінгвальної дуги 1 прикріплено гачки 4, а на вестибулярній поверхні зубів пацієнта встановлено брекет-систему 5. На гачки 4 та зуб 6, який треба перемістити лінгвально, одягнено гнучку тягу 7. Запропонований пристрій працює наступним чином. На опорні зуби 3 встановлюють лінгвальну дугу, а на вестибулярну поверхню зубів - брекет-систему 5. Для переміщення зуба 6 в лінгвальному напрямі на відстань більше 1 мм на брекет зуба 6 та на один з гачків 4 фіксують еластичні тяги 7. Регулювання величини ортодонтичного зусилля еластичних тяг відбувається підбором тяг за діаметром і товщиною, а регулювання напряму дії цього зусилля перенесенням тяг 7 з одного гачка 4 на інший. Використання запропонованого апарату дозволяє прискорити процес лікування пацієнтів за рахунок одночасного переміщення зубів корпусно, в тому числі на значну відстань в лінгвальному напрямі, та повороту зубів в необхідне положення відносно їх горизонтальних та вертикальних осей. Джерело інформації: 1. Хорошилкина Ф.Я., Персии Л.С. Ортодонтия. - М: Ортодент-Инфо. - 1999. - 209 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Апарат для лінгвального переміщення зубів, який містить лінгвальну дугу з кільцями на опорних зубах та брекет-систему, що встановлена на вестибулярній поверхні зубів, який відрізняється тим, що він додатково містить гачки, що закріплені на лінгвальній дузі, та пружні тяги, які одягають на гачки і переміщуваний зуб. 1 UA 107335 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
