Приймач магазинів ручної вогнепальної зброї з клавішею заміни

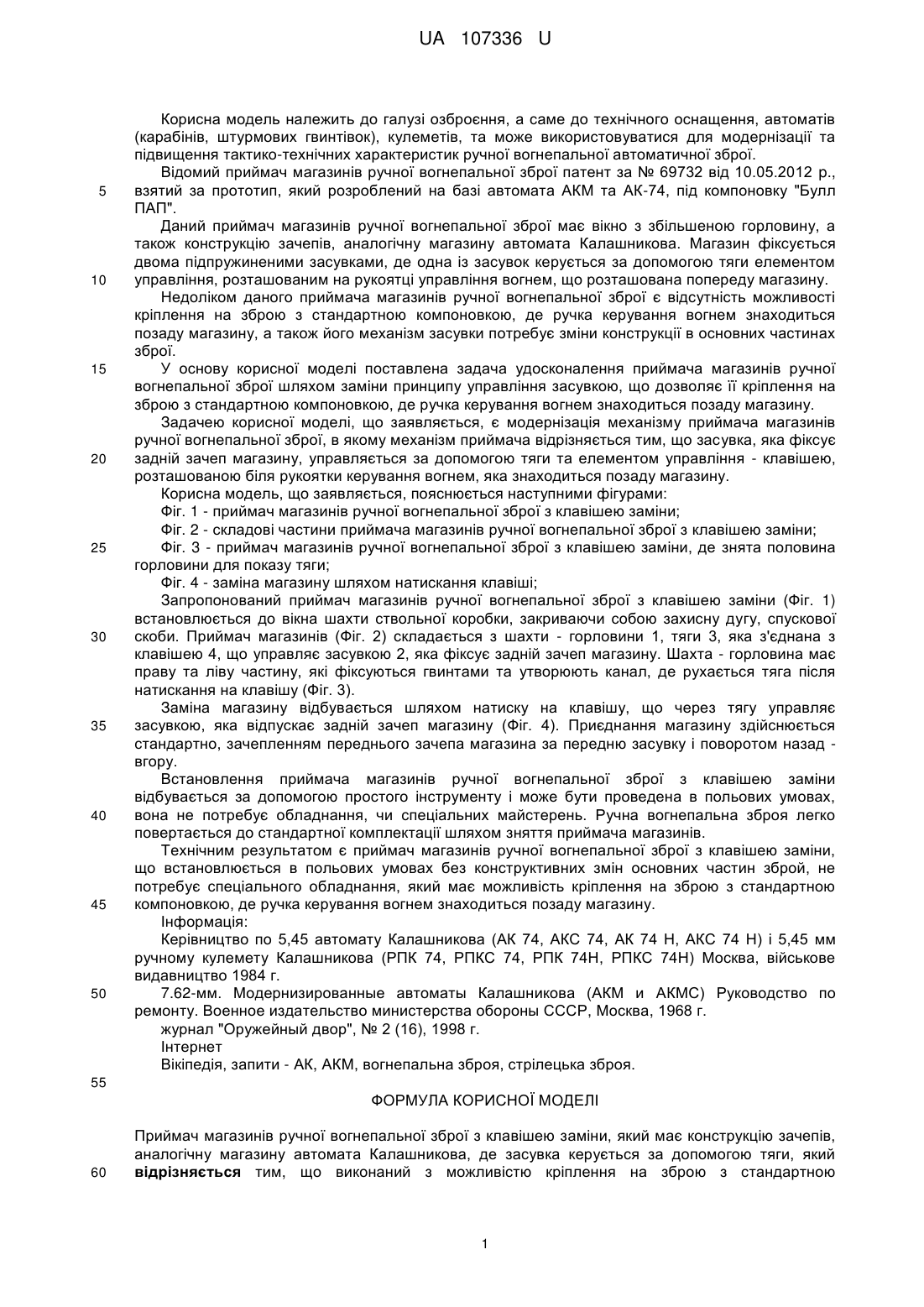

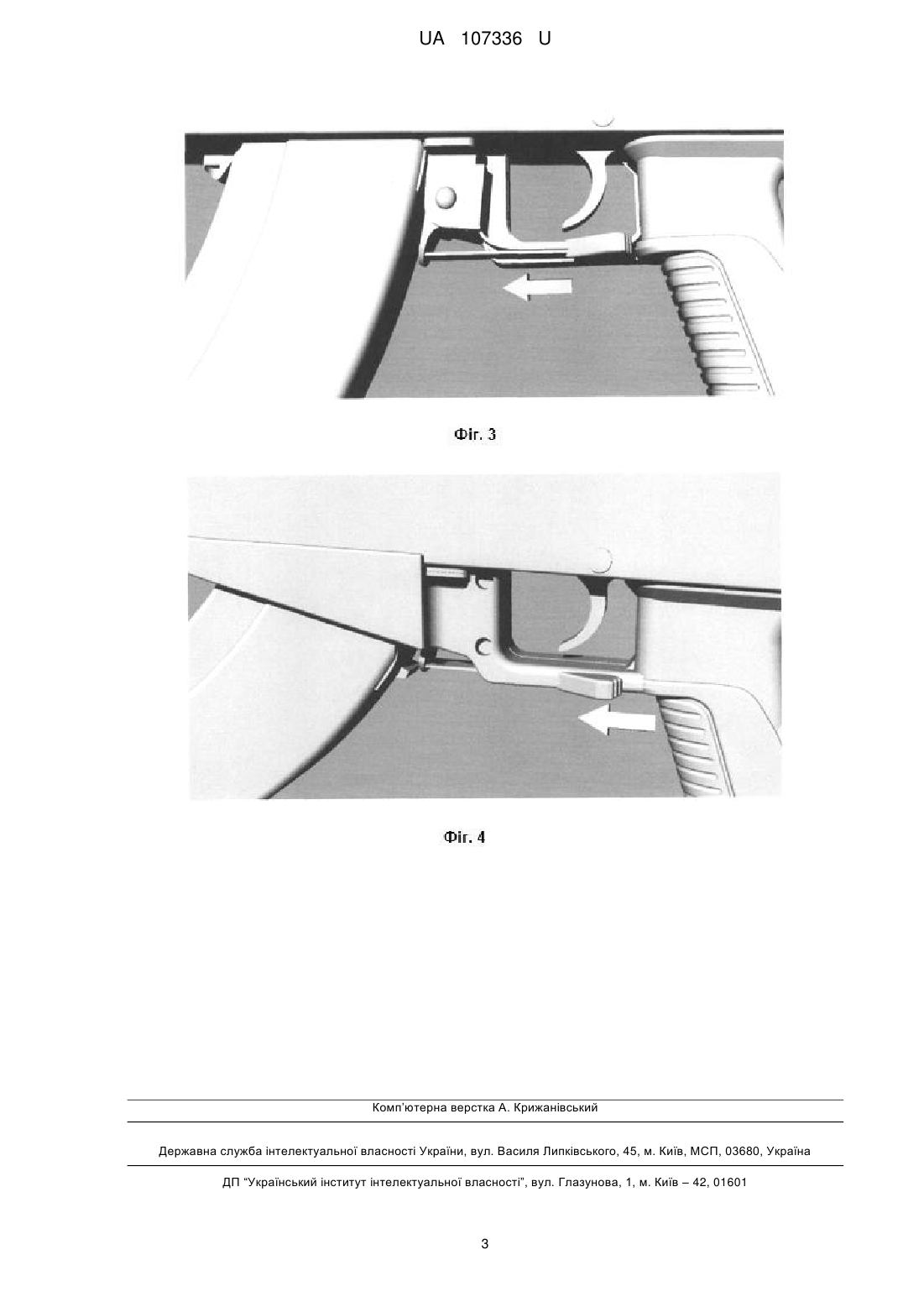

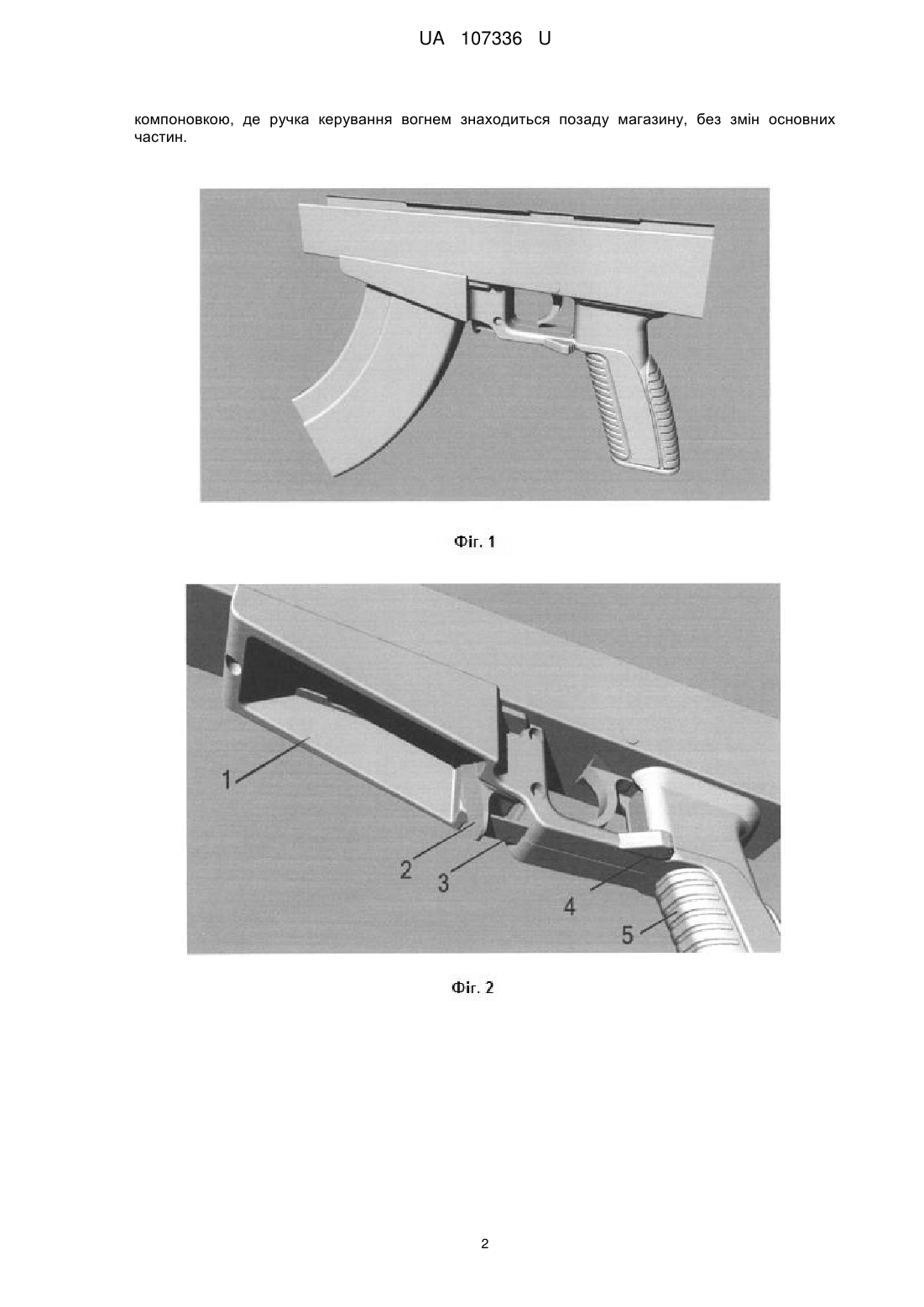

Реферат: UA 107336 U UA 107336 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі озброєння, а саме до технічного оснащення, автоматів (карабінів, штурмових гвинтівок), кулеметів, та може використовуватися для модернізації та підвищення тактико-технічних характеристик ручної вогнепальної автоматичної зброї. Відомий приймач магазинів ручної вогнепальної зброї патент за № 69732 від 10.05.2012 p., взятий за прототип, який розроблений на базі автомата АКМ та АК-74, під компоновку "Булл ПАП". Даний приймач магазинів ручної вогнепальної зброї має вікно з збільшеною горловину, а також конструкцію зачепів, аналогічну магазину автомата Калашникова. Магазин фіксується двома підпружиненими засувками, де одна із засувок керується за допомогою тяги елементом управління, розташованим на рукоятці управління вогнем, що розташована попереду магазину. Недоліком даного приймача магазинів ручної вогнепальної зброї є відсутність можливості кріплення на зброю з стандартною компоновкою, де ручка керування вогнем знаходиться позаду магазину, а також його механізм засувки потребує зміни конструкції в основних частинах зброї. У основу корисної моделі поставлена задача удосконалення приймача магазинів ручної вогнепальної зброї шляхом заміни принципу управління засувкою, що дозволяє її кріплення на зброю з стандартною компоновкою, де ручка керування вогнем знаходиться позаду магазину. Задачею корисної моделі, що заявляється, є модернізація механізму приймача магазинів ручної вогнепальної зброї, в якому механізм приймача відрізняється тим, що засувка, яка фіксує задній зачеп магазину, управляється за допомогою тяги та елементом управління - клавішею, розташованою біля рукоятки керування вогнем, яка знаходиться позаду магазину. Корисна модель, що заявляється, пояснюється наступними фігурами: Фіг. 1 - приймач магазинів ручної вогнепальної зброї з клавішею заміни; Фіг. 2 - складові частини приймача магазинів ручної вогнепальної зброї з клавішею заміни; Фіг. 3 - приймач магазинів ручної вогнепальної зброї з клавішею заміни, де знята половина горловини для показу тяги; Фіг. 4 - заміна магазину шляхом натискання клавіші; Запропонований приймач магазинів ручної вогнепальної зброї з клавішею заміни (Фіг. 1) встановлюється до вікна шахти ствольної коробки, закриваючи собою захисну дугу, спускової скоби. Приймач магазинів (Фіг. 2) складається з шахти - горловини 1, тяги 3, яка з'єднана з клавішею 4, що управляє засувкою 2, яка фіксує задній зачеп магазину. Шахта - горловина має праву та ліву частину, які фіксуються гвинтами та утворюють канал, де рухається тяга після натискання на клавішу (Фіг. 3). Заміна магазину відбувається шляхом натиску на клавішу, що через тягу управляє засувкою, яка відпускає задній зачеп магазину (Фіг. 4). Приєднання магазину здійснюється стандартно, зачепленням переднього зачепа магазина за передню засувку і поворотом назад вгору. Встановлення приймача магазинів ручної вогнепальної зброї з клавішею заміни відбувається за допомогою простого інструменту і може бути проведена в польових умовах, вона не потребує обладнання, чи спеціальних майстерень. Ручна вогнепальна зброя легко повертається до стандартної комплектації шляхом зняття приймача магазинів. Технічним результатом є приймач магазинів ручної вогнепальної зброї з клавішею заміни, що встановлюється в польових умовах без конструктивних змін основних частин зброй, не потребує спеціального обладнання, який має можливість кріплення на зброю з стандартною компоновкою, де ручка керування вогнем знаходиться позаду магазину. Інформація: Керівництво по 5,45 автомату Калашникова (АК 74, АКС 74, АК 74 Н, АКС 74 Н) і 5,45 мм ручному кулемету Калашникова (РПК 74, РПКС 74, РПК 74Н, РПКС 74Н) Москва, військове видавництво 1984 г. 7.62-мм. Модернизированные автоматы Калашникова (АКМ и АКМС) Руководство по ремонту. Военное издательство министерства обороны СССР, Москва, 1968 г. журнал "Оружейный двор", № 2 (16), 1998 г. Інтернет Вікіпедія, запити - АК, АКМ, вогнепальна зброя, стрілецька зброя. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Приймач магазинів ручної вогнепальної зброї з клавішею заміни, який має конструкцію зачепів, аналогічну магазину автомата Калашникова, де засувка керується за допомогою тяги, який відрізняється тим, що виконаний з можливістю кріплення на зброю з стандартною 1 UA 107336 U компоновкою, де ручка керування вогнем знаходиться позаду магазину, без змін основних частин. 2 UA 107336 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
