Сировинна суміш для виготовлення арболіту

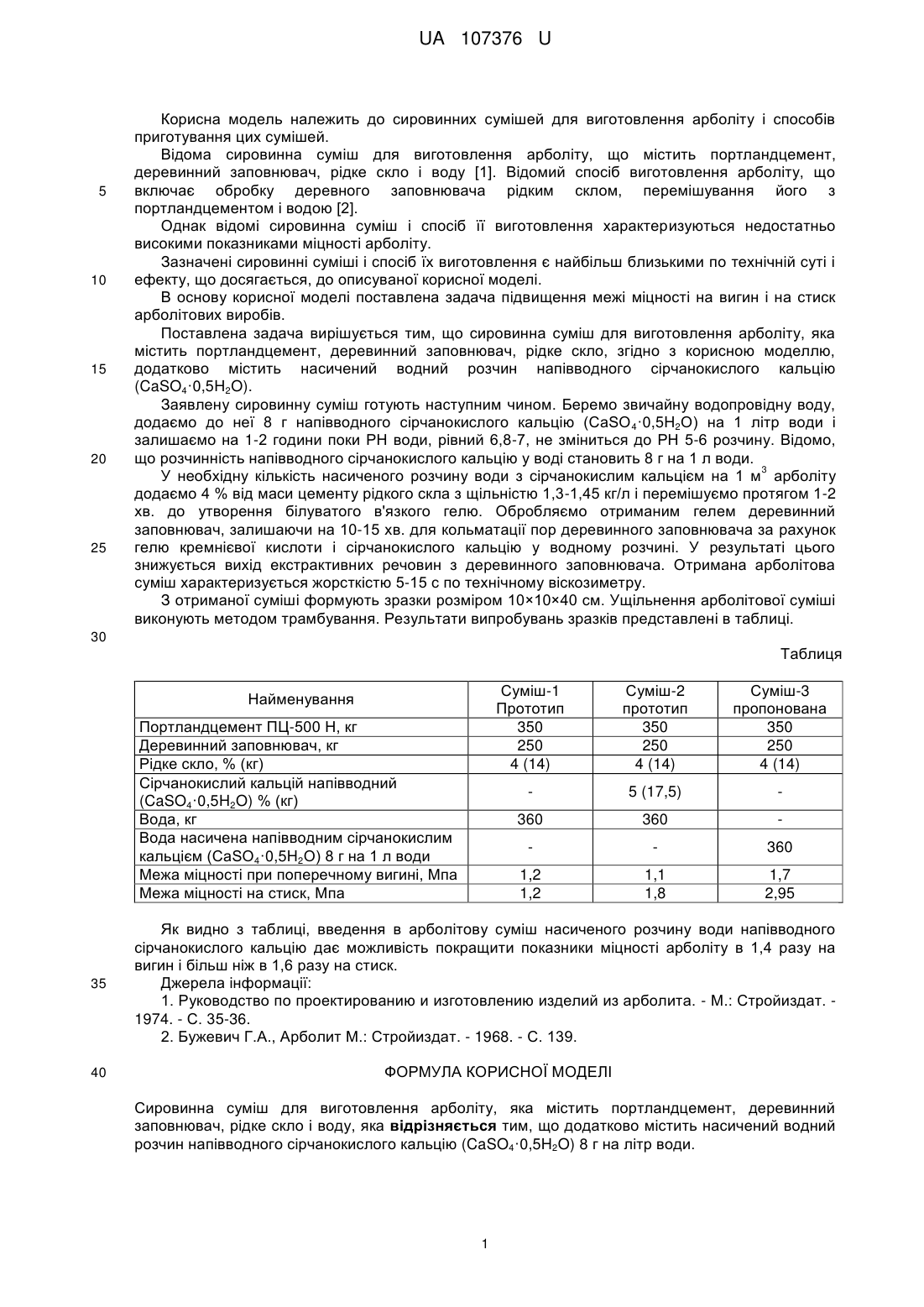

Реферат: Сировинна суміш для виготовлення арболіту містить портландцемент, деревинний заповнювач, рідке скло і додатково насичений водний розчин напівводного сірчанокислого кальцію (CaSO4·0,5H2O) 8 г на літр води. UA 107376 U (12) UA 107376 U UA 107376 U 5 10 15 20 25 Корисна модель належить до сировинних сумішей для виготовлення арболіту і способів приготування цих сумішей. Відома сировинна суміш для виготовлення арболіту, що містить портландцемент, деревинний заповнювач, рідке скло і воду [1]. Відомий спосіб виготовлення арболіту, що включає обробку деревного заповнювача рідким склом, перемішування його з портландцементом і водою [2]. Однак відомі сировинна суміш і спосіб її виготовлення характеризуються недостатньо високими показниками міцності арболіту. Зазначені сировинні суміші і спосіб їх виготовлення є найбільш близькими по технічній суті і ефекту, що досягається, до описуваної корисної моделі. В основу корисної моделі поставлена задача підвищення межі міцності на вигин і на стиск арболітових виробів. Поставлена задача вирішується тим, що сировинна суміш для виготовлення арболіту, яка містить портландцемент, деревинний заповнювач, рідке скло, згідно з корисною моделлю, додатково містить насичений водний розчин напівводного сірчанокислого кальцію (CaSO4·0,5H2O). Заявлену сировинну суміш готують наступним чином. Беремо звичайну водопровідну воду, додаємо до неї 8 г напівводного сірчанокислого кальцію (CaSO 4·0,5H2O) на 1 літр води і залишаємо на 1-2 години поки РН води, рівний 6,8-7, не зміниться до РН 5-6 розчину. Відомо, що розчинність напівводного сірчанокислого кальцію у воді становить 8 г на 1 л води. 3 У необхідну кількість насиченого розчину води з сірчанокислим кальцієм на 1 м арболіту додаємо 4 % від маси цементу рідкого скла з щільністю 1,3-1,45 кг/л і перемішуємо протягом 1-2 хв. до утворення білуватого в'язкого гелю. Обробляємо отриманим гелем деревинний заповнювач, залишаючи на 10-15 хв. для кольматації пор деревинного заповнювача за рахунок гелю кремнієвої кислоти і сірчанокислого кальцію у водному розчині. У результаті цього знижується вихід екстрактивних речовин з деревинного заповнювача. Отримана арболітова суміш характеризується жорсткістю 5-15 с по технічному віскозиметру. З отриманої суміші формують зразки розміром 10×10×40 см. Ущільнення арболітової суміші виконують методом трамбування. Результати випробувань зразків представлені в таблиці. 30 Таблиця Суміш-1 Прототип 350 250 4 (14) 35 40 Суміш-3 пропонована 350 250 4 (14) 5 (17,5) 360 360 360 1,2 1,2 Портландцемент ПЦ-500 Н, кг Деревинний заповнювач, кг Рідке скло, % (кг) Сірчанокислий кальцій напівводний (CaSO4·0,5H2O) % (кг) Вода, кг Вода насичена напівводним сірчанокислим кальцієм (CaSO4·0,5H2O) 8 г на 1 л води Межа міцності при поперечному вигині, Мпа Межа міцності на стиск, Мпа Суміш-2 прототип 350 250 4 (14) Найменування 1,1 1,8 1,7 2,95 Як видно з таблиці, введення в арболітову суміш насиченого розчину води напівводного сірчанокислого кальцію дає можливість покращити показники міцності арболіту в 1,4 разу на вигин і більш ніж в 1,6 разу на стиск. Джерела інформації: 1. Руководство по проектированию и изготовлению изделий из арболита. - М.: Стройиздат. 1974. - С. 35-36. 2. Бужевич Г.А., Арболит М.: Стройиздат. - 1968. - С. 139. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сировинна суміш для виготовлення арболіту, яка містить портландцемент, деревинний заповнювач, рідке скло і воду, яка відрізняється тим, що додатково містить насичений водний розчин напівводного сірчанокислого кальцію (CaSO4·0,5H2O) 8 г на літр води. 1 UA 107376 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
