Рубальна машина з ножовими роторами

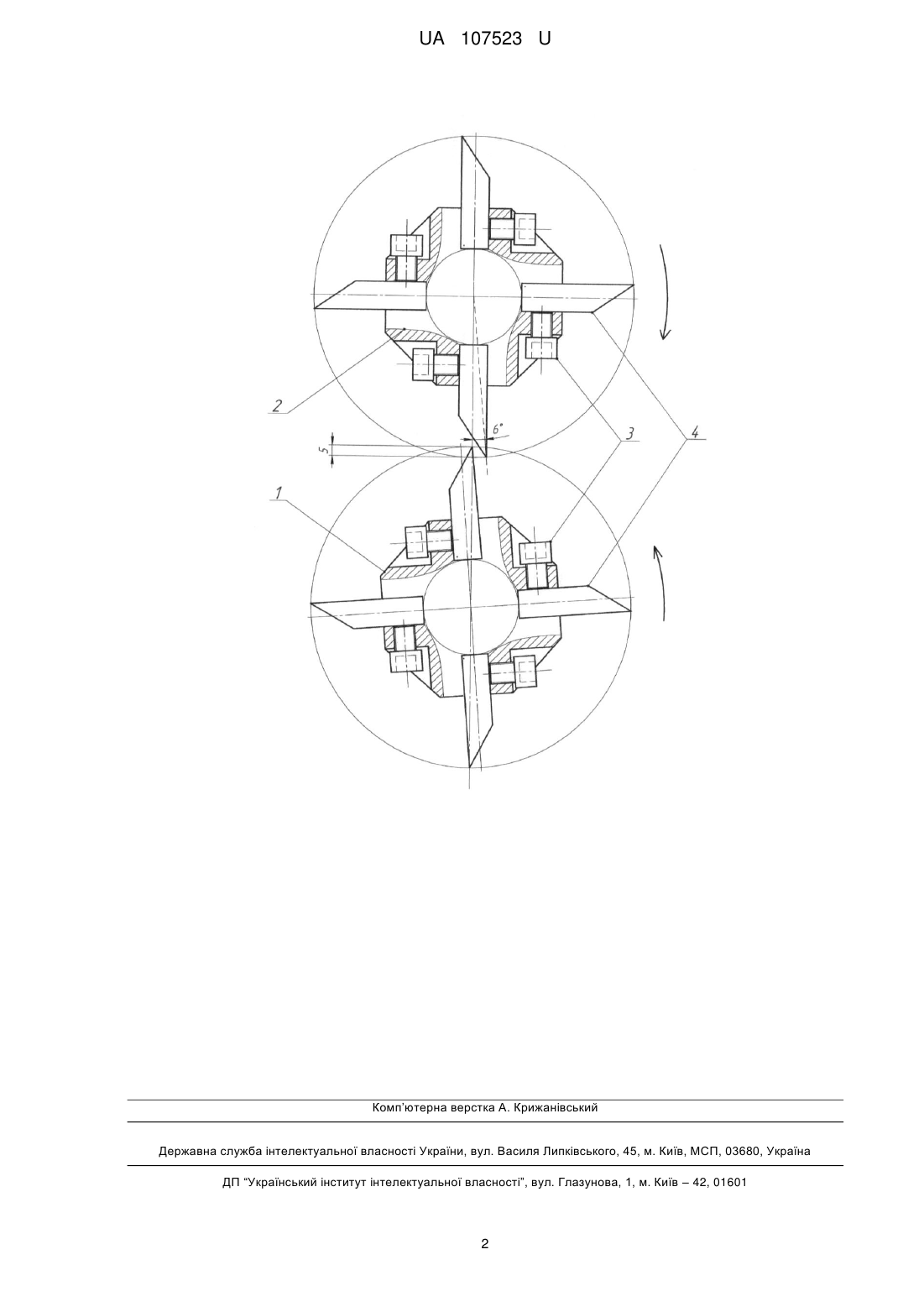

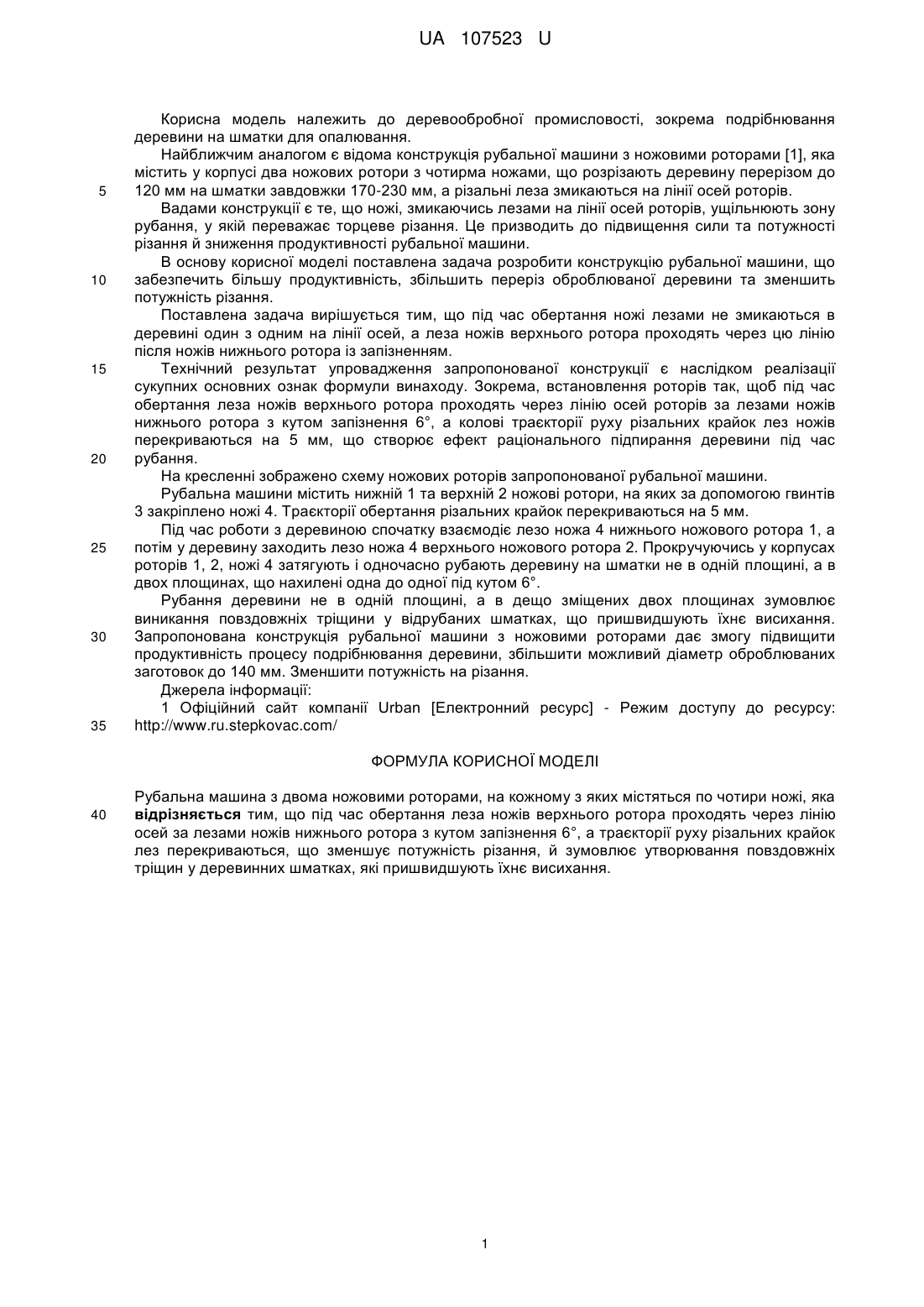

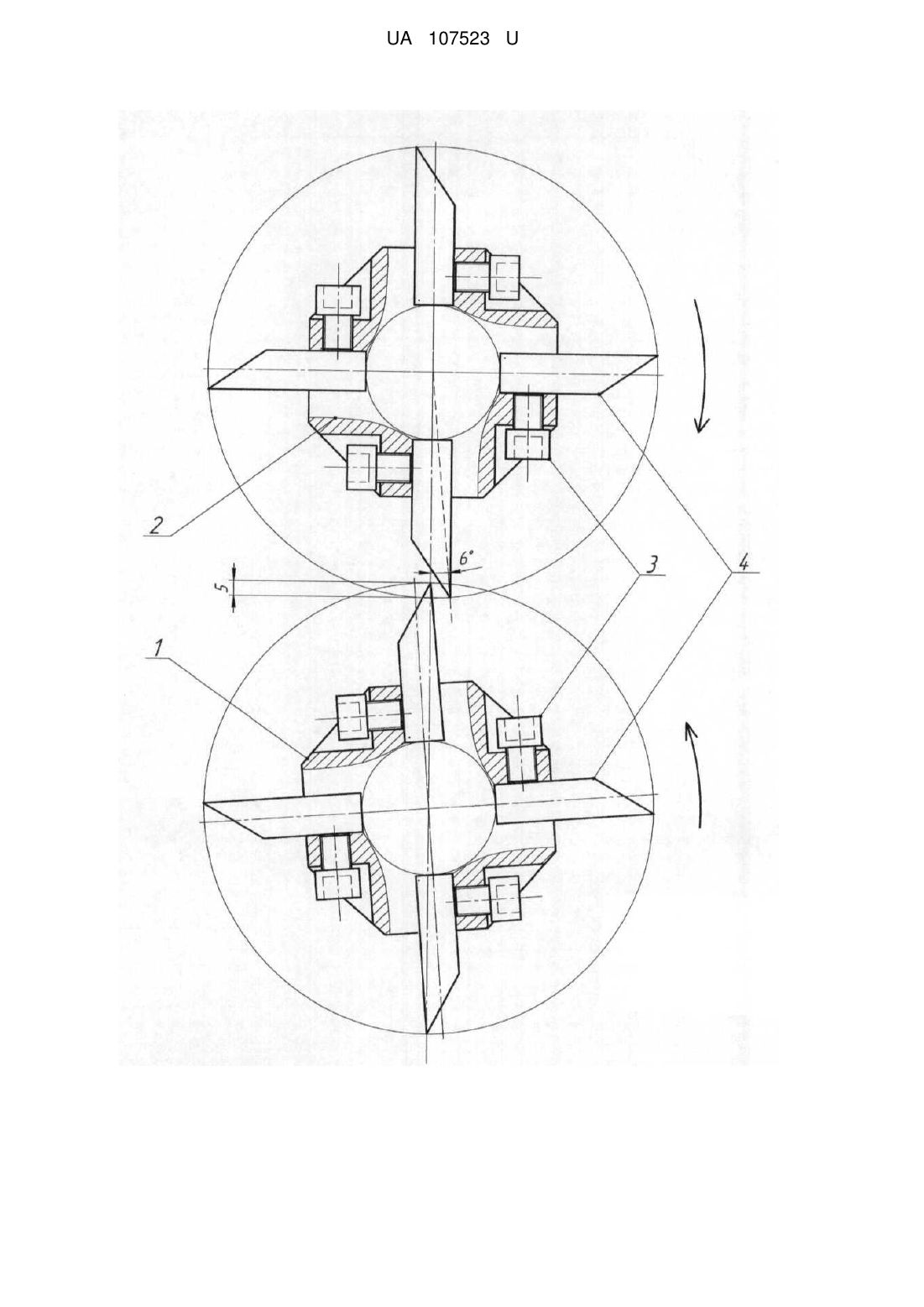

Реферат: Рубальна машина з двома ножовими роторами, на кожному з яких містяться по чотири ножі. Під час обертання леза ножів верхнього ротора проходять через лінію осей за лезами ножів нижнього ротора з кутом запізнення 6°, а траєкторії руху різальних крайок лез перекриваються, що зменшує потужність різання, й зумовлює утворювання повздовжніх тріщин у деревинних шматках, які пришвидшують їхнє висихання. UA 107523 U (12) UA 107523 U UA 107523 U 5 10 15 20 25 30 35 Корисна модель належить до деревообробної промисловості, зокрема подрібнювання деревини на шматки для опалювання. Найближчим аналогом є відома конструкція рубальної машини з ножовими роторами [1], яка містить у корпусі два ножових ротори з чотирма ножами, що розрізають деревину перерізом до 120 мм на шматки завдовжки 170-230 мм, а різальні леза змикаються на лінії осей роторів. Вадами конструкції є те, що ножі, змикаючись лезами на лінії осей роторів, ущільнюють зону рубання, у якій переважає торцеве різання. Це призводить до підвищення сили та потужності різання й зниження продуктивності рубальної машини. В основу корисної моделі поставлена задача розробити конструкцію рубальної машини, що забезпечить більшу продуктивність, збільшить переріз оброблюваної деревини та зменшить потужність різання. Поставлена задача вирішується тим, що під час обертання ножі лезами не змикаються в деревині один з одним на лінії осей, а леза ножів верхнього ротора проходять через цю лінію після ножів нижнього ротора із запізненням. Технічний результат упровадження запропонованої конструкції є наслідком реалізації сукупних основних ознак формули винаходу. Зокрема, встановлення роторів так, щоб під час обертання леза ножів верхнього ротора проходять через лінію осей роторів за лезами ножів нижнього ротора з кутом запізнення 6°, а колові траєкторії руху різальних крайок лез ножів перекриваються на 5 мм, що створює ефект раціонального підпирання деревини під час рубання. На кресленні зображено схему ножових роторів запропонованої рубальної машини. Рубальна машини містить нижній 1 та верхній 2 ножові ротори, на яких за допомогою гвинтів 3 закріплено ножі 4. Траєкторії обертання різальних крайок перекриваються на 5 мм. Під час роботи з деревиною спочатку взаємодіє лезо ножа 4 нижнього ножового ротора 1, а потім у деревину заходить лезо ножа 4 верхнього ножового ротора 2. Прокручуючись у корпусах роторів 1, 2, ножі 4 затягують і одночасно рубають деревину на шматки не в одній площині, а в двох площинах, що нахилені одна до одної під кутом 6°. Рубання деревини не в одній площині, а в дещо зміщених двох площинах зумовлює виникання повздовжніх тріщини у відрубаних шматках, що пришвидшують їхнє висихання. Запропонована конструкція рубальної машини з ножовими роторами дає змогу підвищити продуктивність процесу подрібнювання деревини, збільшити можливий діаметр оброблюваних заготовок до 140 мм. Зменшити потужність на різання. Джерела інформації: 1 Офіційний сайт компанії Urban [Електронний ресурс] - Режим доступу до ресурсу: http://www.ru.stepkovac.com/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Рубальна машина з двома ножовими роторами, на кожному з яких містяться по чотири ножі, яка відрізняється тим, що під час обертання леза ножів верхнього ротора проходять через лінію осей за лезами ножів нижнього ротора з кутом запізнення 6°, а траєкторії руху різальних крайок лез перекриваються, що зменшує потужність різання, й зумовлює утворювання повздовжніх тріщин у деревинних шматках, які пришвидшують їхнє висихання. 1 UA 107523 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
