Комбінована ґрунтообробна машина
Номер патенту: 50794
Опубліковано: 25.06.2010
Автори: Бончик Віталій Семенович, Стрельчук Олександр Якович, Нісмейко Сергій Сергійович, Арсенюк Олександр Вікторович
Формула / Реферат
1. Комбінована ґрунтообробна машина, що містить раму, на якій розміщені опорні колеса, плоскорізальні лапи, вертикальні ротори, карданна передача, конічний редуктор, яка відрізняється тим, що плоскорізальні лапи розміщені спереду по осьовій лінії між двома вертикальними роторами, причому ширина захвату двох вертикальних роторів і плоскорізальної лапи співпадають.
2. Комбінована ґрунтообробна машина за п. 1, яка відрізняється тим, що ножі на диску вертикального ротора розміщені по спіралі Архімеда.
3. Комбінована ґрунтообробна машина за п. 1, яка відрізняється тим, що на диску вертикального ротора розміщені ножі Г-подібної форми.
4. Комбінована ґрунтообробна машина за п. 1, яка відрізняється тим, що плоскорізальна лапа жорстко з'єднана з рамою і є опорним елементом машини.
Текст

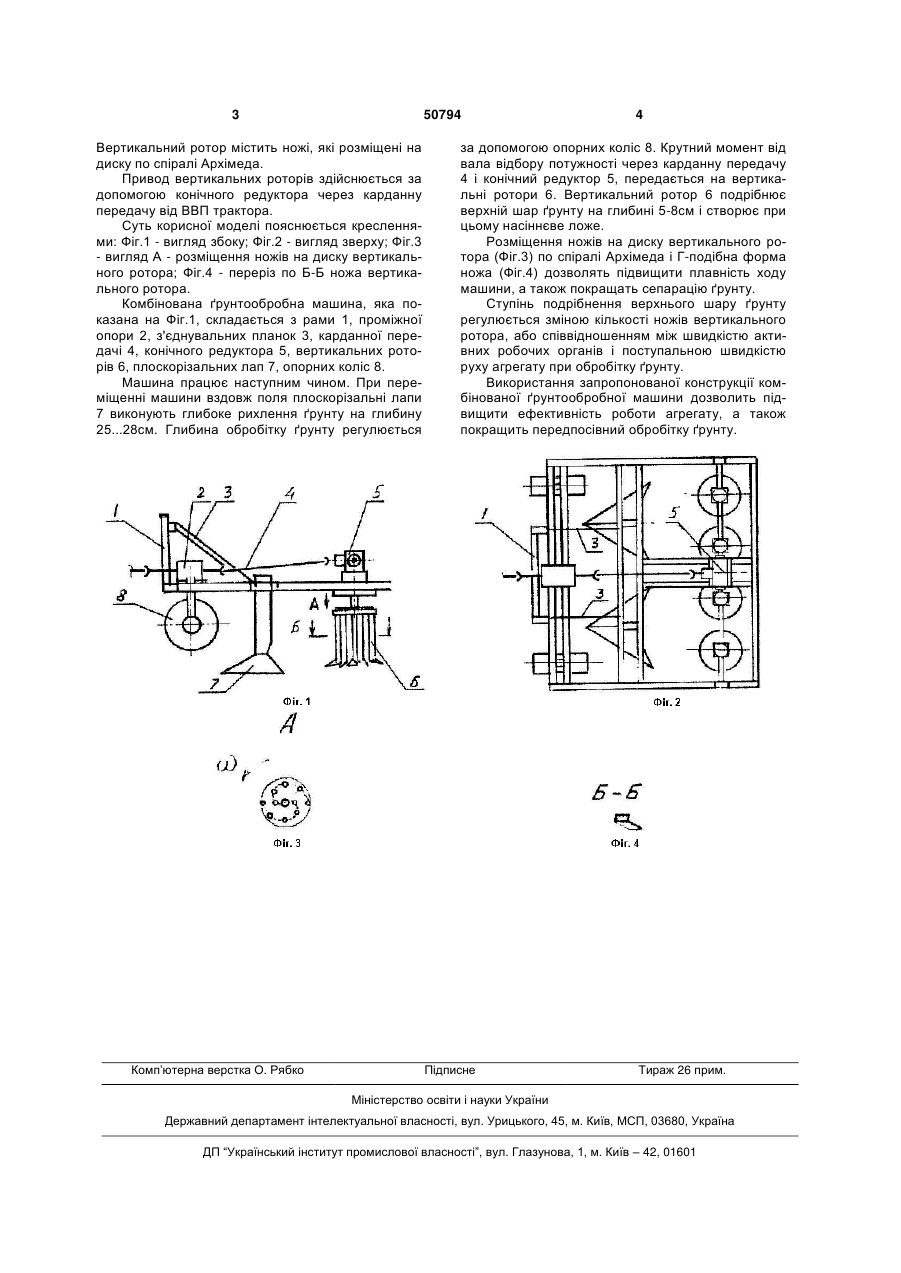

1. Комбінована ґрунтообробна машина, що містить раму, на якій розміщені опорні колеса, плоскорізальні лапи, вертикальні ротори, карданна 3 50794 Вертикальний ротор містить ножі, які розміщені на диску по спіралі Архімеда. Привод вертикальних роторів здійснюється за допомогою конічного редуктора через карданну передачу від ВВП трактора. Суть корисної моделі пояснюється кресленнями: Фіг.1 - вигляд збоку; Фіг.2 - вигляд зверху; Фіг.3 - вигляд А - розміщення ножів на диску вертикального ротора; Фіг.4 - переріз по Б-Б ножа вертикального ротора. Комбінована ґрунтообробна машина, яка показана на Фіг.1, складається з рами 1, проміжної опори 2, з'єднувальних планок 3, карданної передачі 4, конічного редуктора 5, вертикальних роторів 6, плоскорізальних лап 7, опорних коліс 8. Машина працює наступним чином. При переміщенні машини вздовж поля плоскорізальні лапи 7 виконують глибоке рихлення ґрунту на глибину 25...28см. Глибина обробітку ґрунту регулюється Комп’ютерна верстка О. Рябко 4 за допомогою опорних коліс 8. Крутний момент від вала відбору потужності через карданну передачу 4 і конічний редуктор 5, передається на вертикальні ротори 6. Вертикальний ротор 6 подрібнює верхній шар ґрунту на глибині 5-8см і створює при цьому насіннєве ложе. Розміщення ножів на диску вертикального ротора (Фіг.3) по спіралі Архімеда і Г-подібна форма ножа (Фіг.4) дозволять підвищити плавність ходу машини, а також покращать сепарацію ґрунту. Ступінь подрібнення верхнього шару ґрунту регулюється зміною кількості ножів вертикального ротора, або співвідношенням між швидкістю активних робочих органів і поступальною швидкістю руху агрегату при обробітку ґрунту. Використання запропонованої конструкції комбінованої ґрунтообробної машини дозволить підвищити ефективність роботи агрегату, а також покращить передпосівний обробітку ґрунту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
