Катод магнієвого електролізера

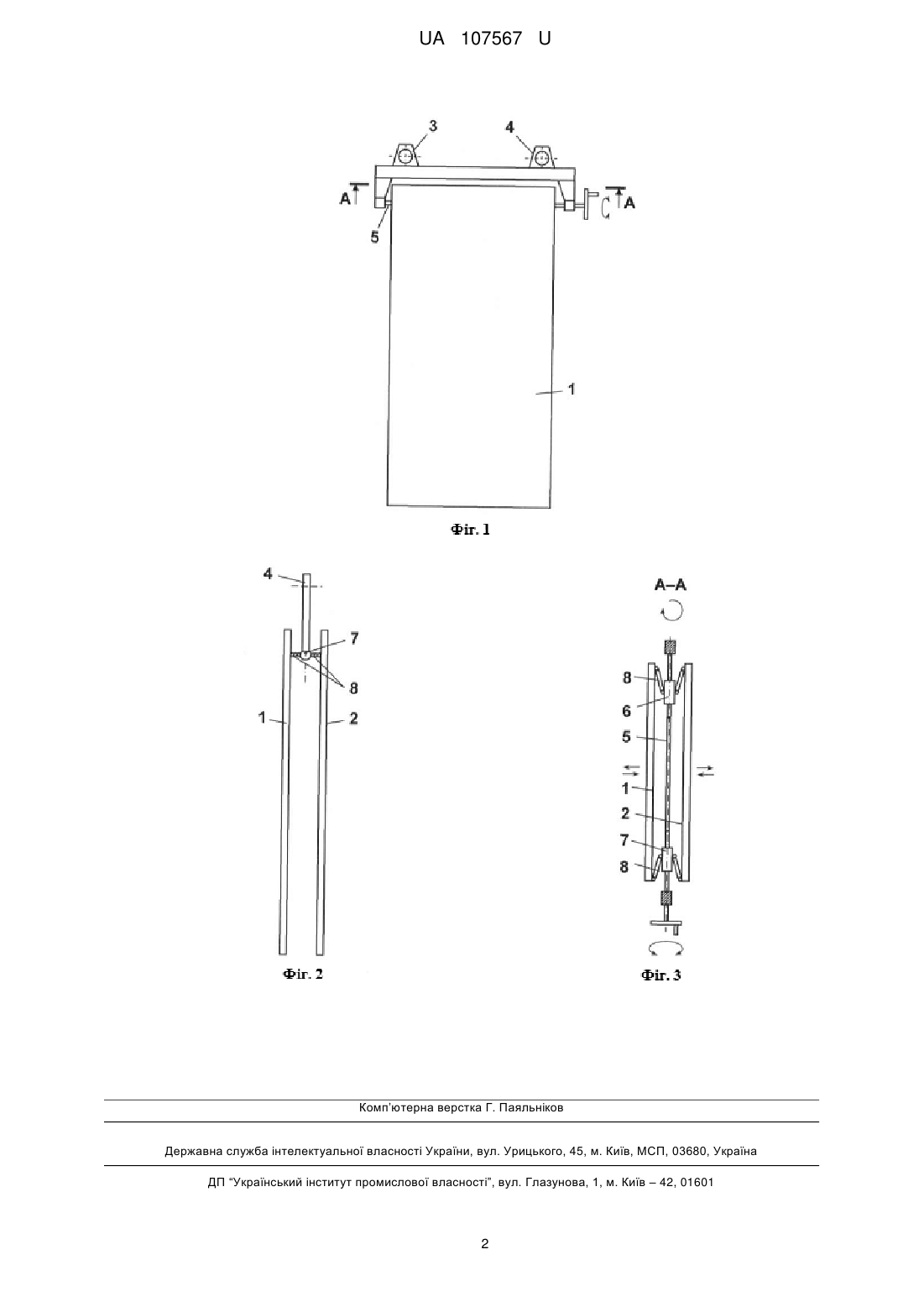

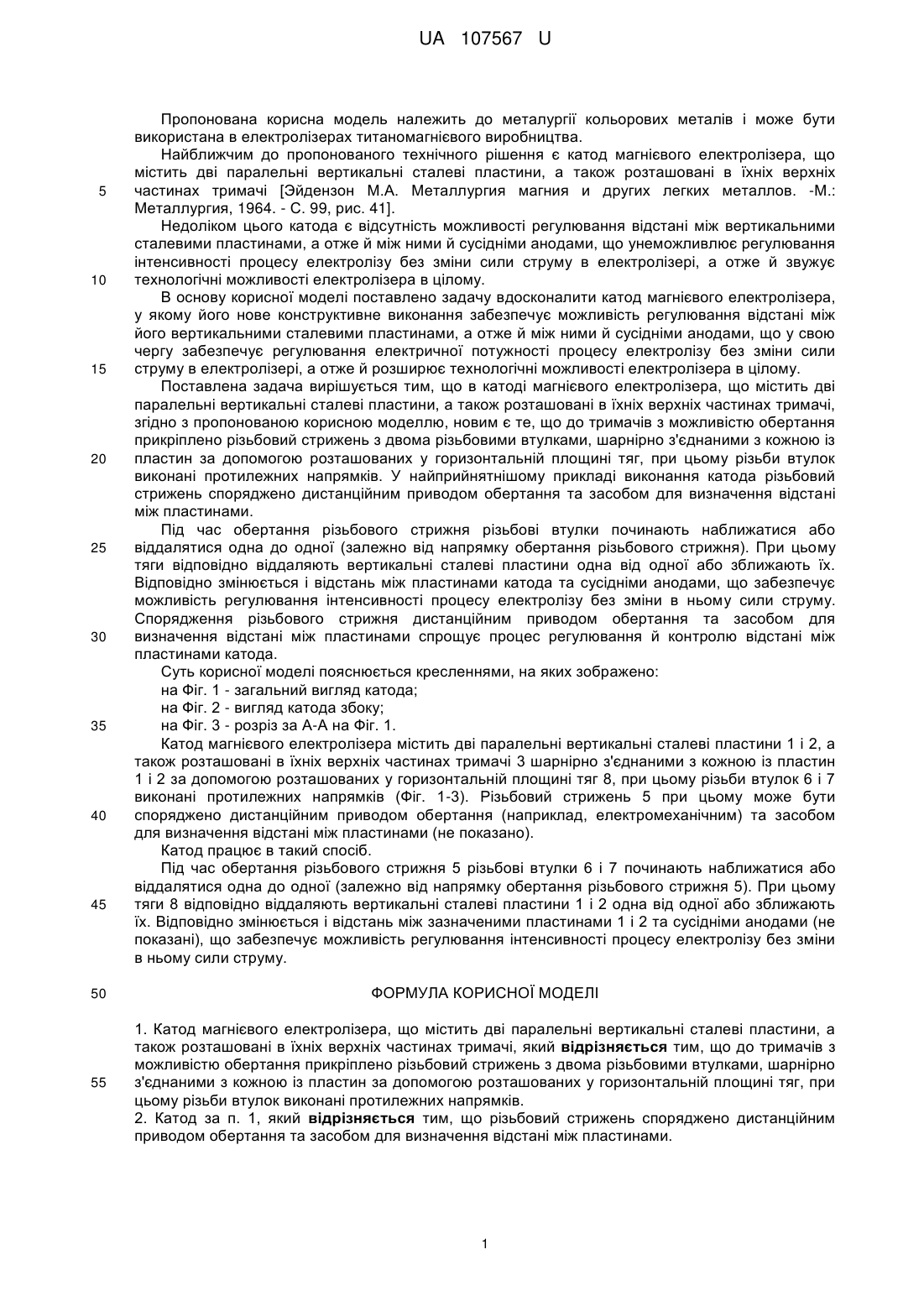

Реферат: Катод магнієвого електролізера містить дві паралельні вертикальні сталеві пластини, а також розташовані в їхніх верхніх частинах тримачі. До тримачів з можливістю обертання прикріплено різьбовий стрижень з двома різьбовими втулками, шарнірно з'єднаними з кожною із пластин за допомогою розташованих у горизонтальній площині тяг. Різьби втулок виконані протилежних напрямків. UA 107567 U (12) UA 107567 U UA 107567 U 5 10 15 20 25 30 35 40 45 Пропонована корисна модель належить до металургії кольорових металів і може бути використана в електролізерах титаномагнієвого виробництва. Найближчим до пропонованого технічного рішення є катод магнієвого електролізера, що містить дві паралельні вертикальні сталеві пластини, а також розташовані в їхніх верхніх частинах тримачі [Эйдензон М.А. Металлургия магния и других легких металлов. -М.: Металлургия, 1964. - С. 99, рис. 41]. Недоліком цього катода є відсутність можливості регулювання відстані між вертикальними сталевими пластинами, а отже й між ними й сусідніми анодами, що унеможливлює регулювання інтенсивності процесу електролізу без зміни сили струму в електролізері, а отже й звужує технологічні можливості електролізера в цілому. В основу корисної моделі поставлено задачу вдосконалити катод магнієвого електролізера, у якому його нове конструктивне виконання забезпечує можливість регулювання відстані між його вертикальними сталевими пластинами, а отже й між ними й сусідніми анодами, що у свою чергу забезпечує регулювання електричної потужності процесу електролізу без зміни сили струму в електролізері, а отже й розширює технологічні можливості електролізера в цілому. Поставлена задача вирішується тим, що в катоді магнієвого електролізера, що містить дві паралельні вертикальні сталеві пластини, а також розташовані в їхніх верхніх частинах тримачі, згідно з пропонованою корисною моделлю, новим є те, що до тримачів з можливістю обертання прикріплено різьбовий стрижень з двома різьбовими втулками, шарнірно з'єднаними з кожною із пластин за допомогою розташованих у горизонтальній площині тяг, при цьому різьби втулок виконані протилежних напрямків. У найприйнятнішому прикладі виконання катода різьбовий стрижень споряджено дистанційним приводом обертання та засобом для визначення відстані між пластинами. Під час обертання різьбового стрижня різьбові втулки починають наближатися або віддалятися одна до одної (залежно від напрямку обертання різьбового стрижня). При цьому тяги відповідно віддаляють вертикальні сталеві пластини одна від одної або зближають їх. Відповідно змінюється і відстань між пластинами катода та сусідніми анодами, що забезпечує можливість регулювання інтенсивності процесу електролізу без зміни в ньому сили струму. Спорядження різьбового стрижня дистанційним приводом обертання та засобом для визначення відстані між пластинами спрощує процес регулювання й контролю відстані між пластинами катода. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд катода; на Фіг. 2 - вигляд катода збоку; на Фіг. 3 - розріз за А-А на Фіг. 1. Катод магнієвого електролізера містить дві паралельні вертикальні сталеві пластини 1 і 2, а також розташовані в їхніх верхніх частинах тримачі 3 шарнірно з'єднаними з кожною із пластин 1 і 2 за допомогою розташованих у горизонтальній площині тяг 8, при цьому різьби втулок 6 і 7 виконані протилежних напрямків (Фіг. 1-3). Різьбовий стрижень 5 при цьому може бути споряджено дистанційним приводом обертання (наприклад, електромеханічним) та засобом для визначення відстані між пластинами (не показано). Катод працює в такий спосіб. Під час обертання різьбового стрижня 5 різьбові втулки 6 і 7 починають наближатися або віддалятися одна до одної (залежно від напрямку обертання різьбового стрижня 5). При цьому тяги 8 відповідно віддаляють вертикальні сталеві пластини 1 і 2 одна від одної або зближають їх. Відповідно змінюється і відстань між зазначеними пластинами 1 і 2 та сусідніми анодами (не показані), що забезпечує можливість регулювання інтенсивності процесу електролізу без зміни в ньому сили струму. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Катод магнієвого електролізера, що містить дві паралельні вертикальні сталеві пластини, а також розташовані в їхніх верхніх частинах тримачі, який відрізняється тим, що до тримачів з можливістю обертання прикріплено різьбовий стрижень з двома різьбовими втулками, шарнірно з'єднаними з кожною із пластин за допомогою розташованих у горизонтальній площині тяг, при цьому різьби втулок виконані протилежних напрямків. 2. Катод за п. 1, який відрізняється тим, що різьбовий стрижень споряджено дистанційним приводом обертання та засобом для визначення відстані між пластинами. 1 UA 107567 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
