Пасова передача

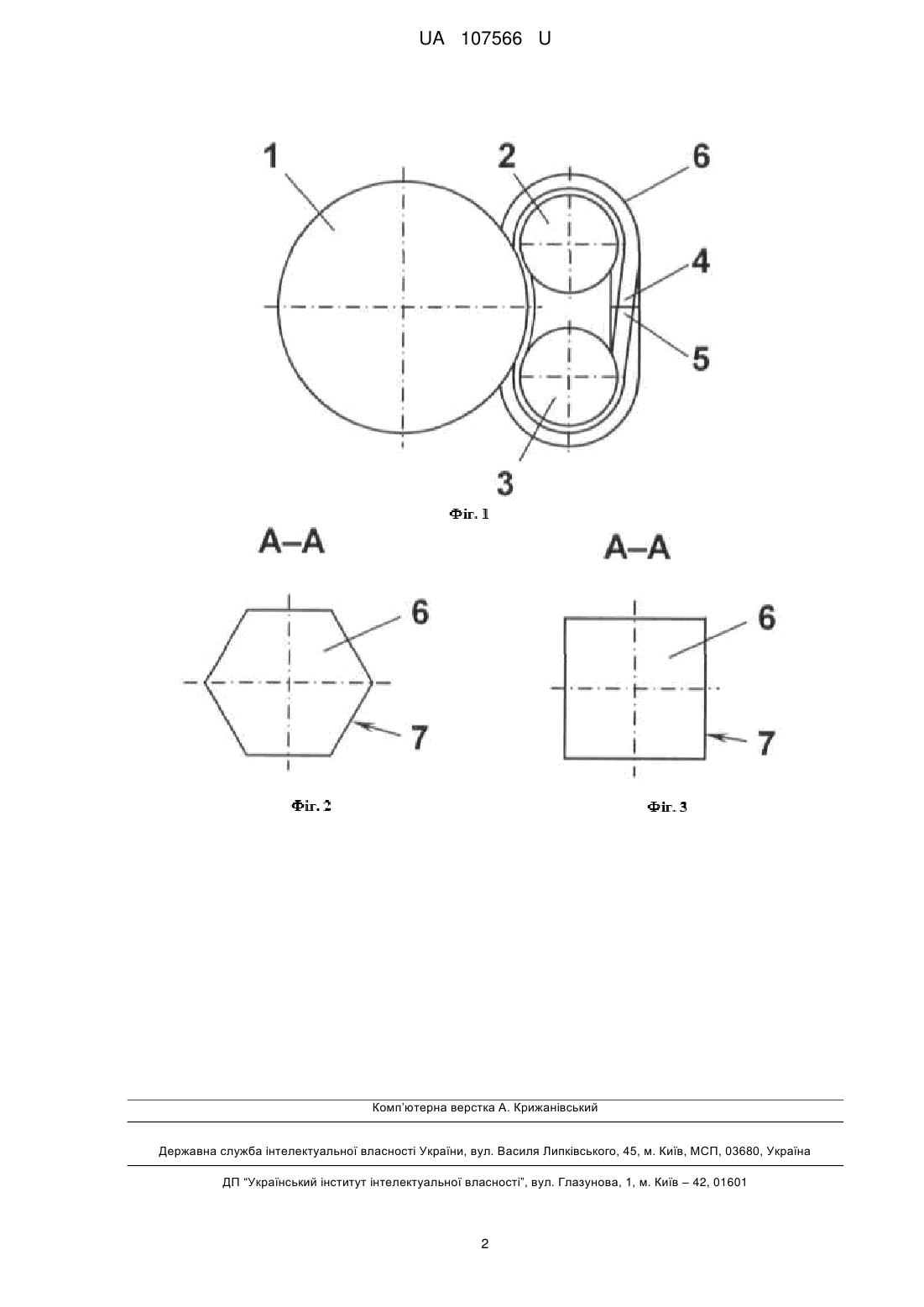

Реферат: Пасова передача містить щонайменше три шківи, а також з'єднаний своїми кінцями у кільце пас з поперечним перерізом у вигляді правильного багатокутника з парною кількістю сторін, при цьому пас встановлено на шківах з можливістю контакту щонайменше з двома з них своєю внутрішньою, а з одним - зовнішньою поверхнею. Кінці паса в місці їх з'єднання повернуті один відносно одного на одну грань. UA 107566 U (54) ПАСОВА ПЕРЕДАЧА UA 107566 U UA 107566 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до деталей машин, зокрема до пасових передач, і може бути використана, наприклад, у приводах робочих органів валкових подрібнювачів для руйнування гірських порід у промисловості будівельних матеріалів. Найближчою до пропонованого технічного рішення є пасова передача, що містить щонайменше три шківи, а також з'єднаний своїми кінцями у кільце пас з поперечним перерізом у вигляді правильного багатокутника з парною кількістю сторін, при цьому пас встановлено на шківах з можливістю контакту щонайменше з двома з них своєю внутрішньою, а з одним зовнішньою поверхнею [пат. РФ № 2571059 С1, МПК В02С 4/02, опубл. 20.12.2015]. Зазначена пасова передача забезпечує обертання всіх її шківів, проте постійний контакт певних граней паса зі шківами призводить до інтенсивного їх зношування, а отже й зниження надійності як безпосередньо паса, так і передачі в цілому. В основу корисної моделі поставлено задачу вдосконалити пасову передачу, у якій нове конструктивне виконання її паса забезпечує рівномірне зношування всіх граней паса, що підвищує надійність як безпосередньо паса, так і передачі в цілому. Поставлена задача вирішується тим, що в пасовій передачі, що містить щонайменше три шківи, а також з'єднаний своїми кінцями у кільце пас з поперечним перерізом у вигляді правильного багатокутника з парною кількістю сторін, при цьому пас встановлено на шківах з можливістю контакту щонайменше з двома з них своєю внутрішньою, а з одним - зовнішньою поверхнею, згідно з пропонованою корисною моделлю, новим є те, що кінці паса в місці їх з'єднання повернуті один відносно одного на одну грань. Виконання пасової передачі із зазначеними ознаками перетворює пас на аналог стрічки Мьобіуса. Так, точка, що належить будь-якій грані паса, за один його повний оберт перебуватиме в тому самому перерізі паса, але вже лежатиме на сусідній грані. А у вихідне положення зазначена точка перейде після стількох повних обертів паса, скільки він має граней у поперечному перерізі. Таким чином, всі грані послідовно контактуватимуть зі шківами передачі, а отже забезпечується рівномірне зношування всіх граней паса, що істотно підвищує надійність як безпосередньо паса, так і передачі в цілому. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд пасової передачі; на Фіг. 2 - переріз за А-А на Фіг. 1, приклад виконання паса в поперечному перерізі у вигляді правильного шестигранника; на Фіг. 3 - те саме, у вигляді квадрата. Пасова передача містить щонайменше три шківи 1-3, а також з'єднаний своїми кінцями 4 і 5 у кільце пас 6 з поперечним перерізом у вигляді правильного багатокутника з парною кількістю сторін, при цьому пас 6 встановлено на шківах 1-3 з можливістю контакту щонайменше з двома з них (наприклад, 2 і 3) своєю внутрішньою, а з одним (відповідно шківом 1) - зовнішньою поверхнею, а кінці 4 і 5 паса 6 у місці їх з'єднання повернуті одна відносно одної на одну грань 7 (Фіг. 1). Пас 6 при цьому в поперечному перерізі може бути виконаний, наприклад, у вигляді правильного шестигранника (Фіг. 2) або квадрата (Фіг. 3). Пасова передача працює в такий спосіб. Під час обертання приводного шківа (наприклад, шківа 3) через пас 6 рух передається веденим шківам (відповідно, шківам 1 і 2). Завдяки повороту кінців 4 і 5 пасів 6 у місці їх з'єднання один відносно одного на одну грань 7 (див. Фіг. 1) усі грані 7 паса 6 послідовно контактуватимуть зі шківами 1-3 передачі, що забезпечує рівномірне їх зношування, а отже істотно підвищує надійність як безпосередньо паса 7, так і передачі в цілому. Застосування пропонованої корисної моделі забезпечує високу надійність як безпосередньо паса, так і передачі в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Пасова передача, що містить щонайменше три шківи, а також з'єднаний своїми кінцями у кільце пас з поперечним перерізом у вигляді правильного багатокутника з парною кількістю сторін, при цьому пас встановлено на шківах з можливістю контакту щонайменше з двома з них своєю внутрішньою, а з одним - зовнішньою поверхнею, яка відрізняється тим, що кінці паса в місці їх з'єднання повернуті один відносно одного на одну грань. 1 UA 107566 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
