Спосіб обробки відходів

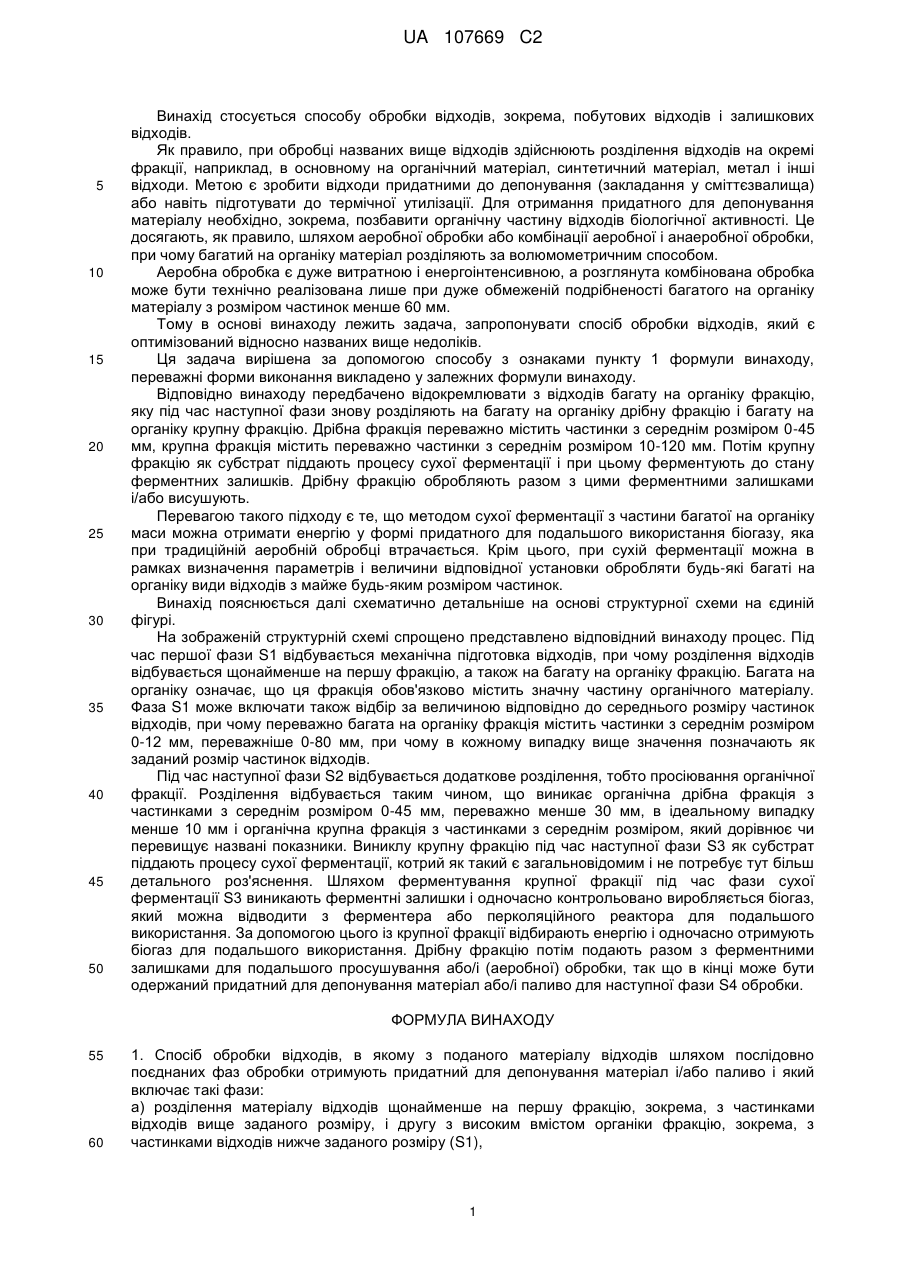

Реферат: Винахід належить до способу обробки відходів, при якому з поданого матеріалу відходів шляхом послідовно поєднаних фаз обробки отримують придатний для депонування матеріал і/або паливо, при якому матеріал відходів розділяють щонайменше на першу фракцію, зокрема, з частинками відходів вище заданих розмірів частинок відходів, і другу багату на органіку фракцію, зокрема, з частинками відходів нижче заданого розміру частинок відходів, другу фракцію розділяють щонайменше на багату на органіку дрібну фракцію і багату на органіку крупну фракцію, багату на органіку крупну фракцію ферментують методом сухої ферментації і подальшу обробку ферментних залишків з фази сухої ферментації проводять разом з попередньо відокремленою багатою на органіку дрібною фракцією. UA 107669 C2 (12) UA 107669 C2 UA 107669 C2 5 10 15 20 25 30 35 40 45 50 Винахід стосується способу обробки відходів, зокрема, побутових відходів і залишкових відходів. Як правило, при обробці названих вище відходів здійснюють розділення відходів на окремі фракції, наприклад, в основному на органічний матеріал, синтетичний матеріал, метал і інші відходи. Метою є зробити відходи придатними до депонування (закладання у сміттєзвалища) або навіть підготувати до термічної утилізації. Для отримання придатного для депонування матеріалу необхідно, зокрема, позбавити органічну частину відходів біологічної активності. Це досягають, як правило, шляхом аеробної обробки або комбінації аеробної і анаеробної обробки, при чому багатий на органіку матеріал розділяють за волюмометричним способом. Аеробна обробка є дуже витратною і енергоінтенсивною, а розглянута комбінована обробка може бути технічно реалізована лише при дуже обмеженій подрібненості багатого на органіку матеріалу з розміром частинок менше 60 мм. Тому в основі винаходу лежить задача, запропонувати спосіб обробки відходів, який є оптимізований відносно названих вище недоліків. Ця задача вирішена за допомогою способу з ознаками пункту 1 формули винаходу, переважні форми виконання викладено у залежних формули винаходу. Відповідно винаходу передбачено відокремлювати з відходів багату на органіку фракцію, яку під час наступної фази знову розділяють на багату на органіку дрібну фракцію і багату на органіку крупну фракцію. Дрібна фракція переважно містить частинки з середнім розміром 0-45 мм, крупна фракція містить переважно частинки з середнім розміром 10-120 мм. Потім крупну фракцію як субстрат піддають процесу сухої ферментації і при цьому ферментують до стану ферментних залишків. Дрібну фракцію обробляють разом з цими ферментними залишками і/або висушують. Перевагою такого підходу є те, що методом сухої ферментації з частини багатої на органіку маси можна отримати енергію у формі придатного для подальшого використання біогазу, яка при традиційній аеробній обробці втрачається. Крім цього, при сухій ферментації можна в рамках визначення параметрів і величини відповідної установки обробляти будь-які багаті на органіку види відходів з майже будь-яким розміром частинок. Винахід пояснюється далі схематично детальніше на основі структурної схеми на єдиній фігурі. На зображеній структурній схемі спрощено представлено відповідний винаходу процес. Під час першої фази S1 відбувається механічна підготовка відходів, при чому розділення відходів відбувається щонайменше на першу фракцію, а також на багату на органіку фракцію. Багата на органіку означає, що ця фракція обов'язково містить значну частину органічного матеріалу. Фаза S1 може включати також відбір за величиною відповідно до середнього розміру частинок відходів, при чому переважно багата на органіку фракція містить частинки з середнім розміром 0-12 мм, переважніше 0-80 мм, при чому в кожному випадку вище значення позначають як заданий розмір частинок відходів. Під час наступної фази S2 відбувається додаткове розділення, тобто просіювання органічної фракції. Розділення відбувається таким чином, що виникає органічна дрібна фракція з частинками з середнім розміром 0-45 мм, переважно менше 30 мм, в ідеальному випадку менше 10 мм і органічна крупна фракція з частинками з середнім розміром, який дорівнює чи перевищує названі показники. Виниклу крупну фракцію під час наступної фази S3 як субстрат піддають процесу сухої ферментації, котрий як такий є загальновідомим і не потребує тут більш детального роз'яснення. Шляхом ферментування крупної фракції під час фази сухої ферментації S3 виникають ферментні залишки і одночасно контрольовано виробляється біогаз, який можна відводити з ферментера або перколяційного реактора для подальшого використання. За допомогою цього із крупної фракції відбирають енергію і одночасно отримують біогаз для подальшого використання. Дрібну фракцію потім подають разом з ферментними залишками для подальшого просушування або/і (аеробної) обробки, так що в кінці може бути одержаний придатний для депонування матеріал або/і паливо для наступної фази S4 обробки. ФОРМУЛА ВИНАХОДУ 55 60 1. Спосіб обробки відходів, в якому з поданого матеріалу відходів шляхом послідовно поєднаних фаз обробки отримують придатний для депонування матеріал і/або паливо і який включає такі фази: a) розділення матеріалу відходів щонайменше на першу фракцію, зокрема, з частинками відходів вище заданого розміру, і другу з високим вмістом органіки фракцію, зокрема, з частинками відходів нижче заданого розміру (S1), 1 UA 107669 C2 5 10 15 b) розділення другої фракції щонайменше на дрібну фракцію з високим вмістом органіки і крупну фракцію з високим вмістом органіки (S2), c) ферментування крупної фракції з високим вмістом органіки методом сухої ферментації (S3), d) подальша обробка ферментних залишків з фази сухої ферментації разом з попередньо відокремленою дрібною фракцією з високим вмістом органіки (S4). 2. Спосіб за п. 1, який відрізняється тим, що подальша обробка за фазою d) включає аеробну обробку і/або просушування. 3. Спосіб за одним з попередніх пунктів, який відрізняється тим, що розділення виконують згідно з фазою b шляхом просіювання. 4. Спосіб за одним з попередніх пунктів, який відрізняється тим, що заданий розмір частинок відходів лежить в середньому в діапазоні 60-120 мм. 5. Спосіб за п. 4, який відрізняється тим, що заданий розмір частинок відходів становить в середньому близько 80 мм. 6. Спосіб за одним з попередніх пунктів, який відрізняється тим, що середній розмір частинок відходів дрібної фракції з високим вмістом органіки є меншим ніж 10-45 мм. 7. Спосіб за п. 6, який відрізняється тим, що середній розмір частинок відходів дрібної фракції з високим вмістом органіки є меншим ніж 30 мм. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
