Повноколірний проекційний лазерний кінескоп

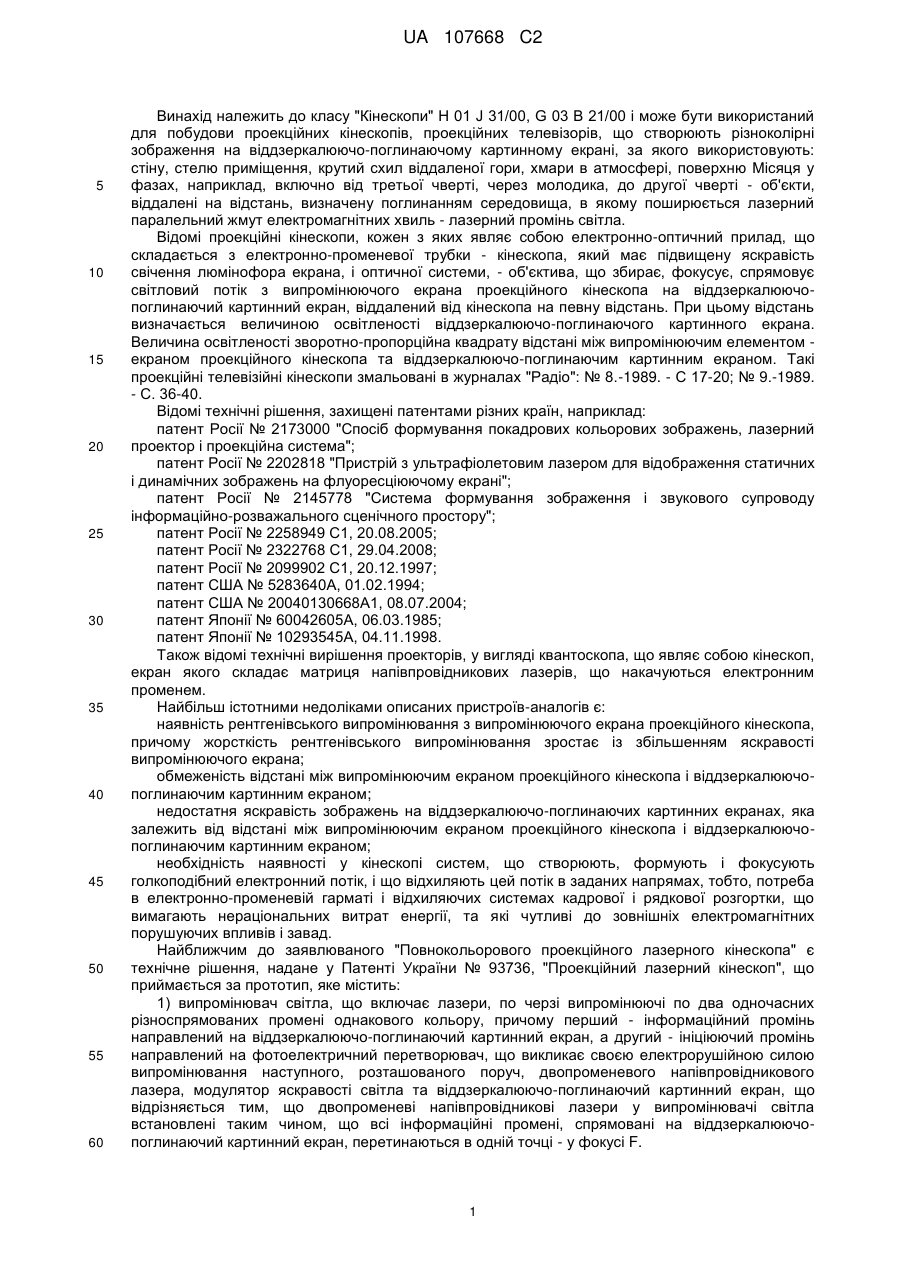

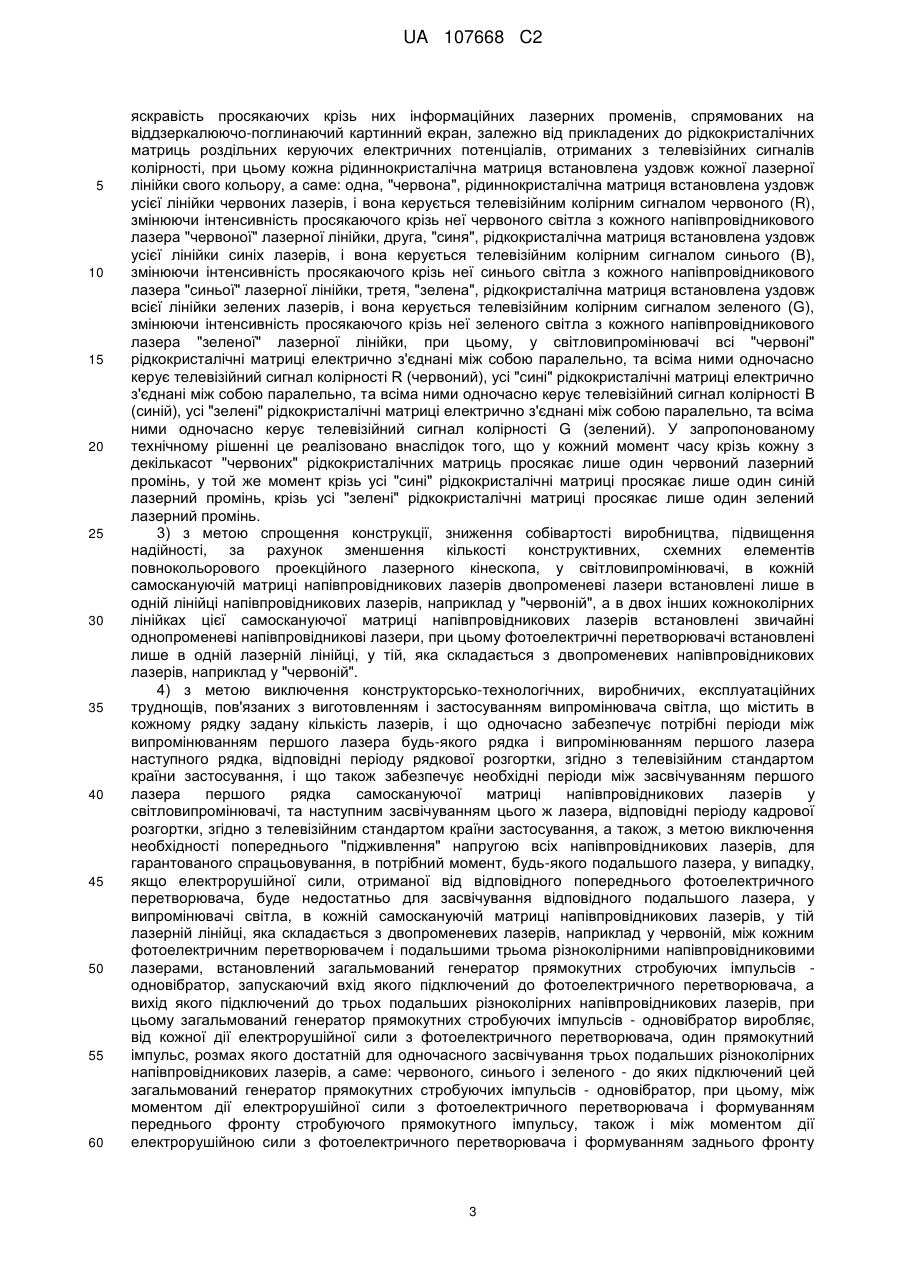

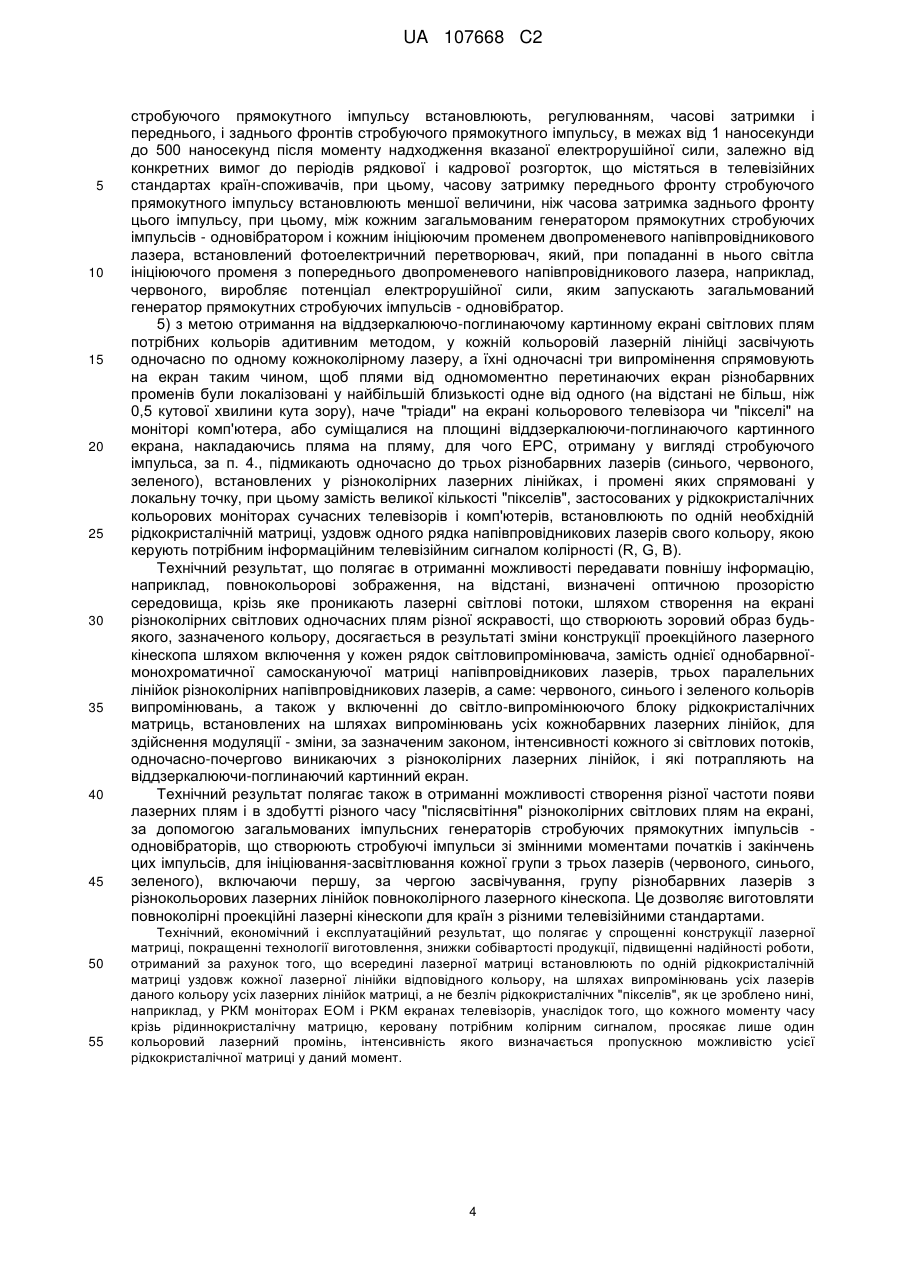

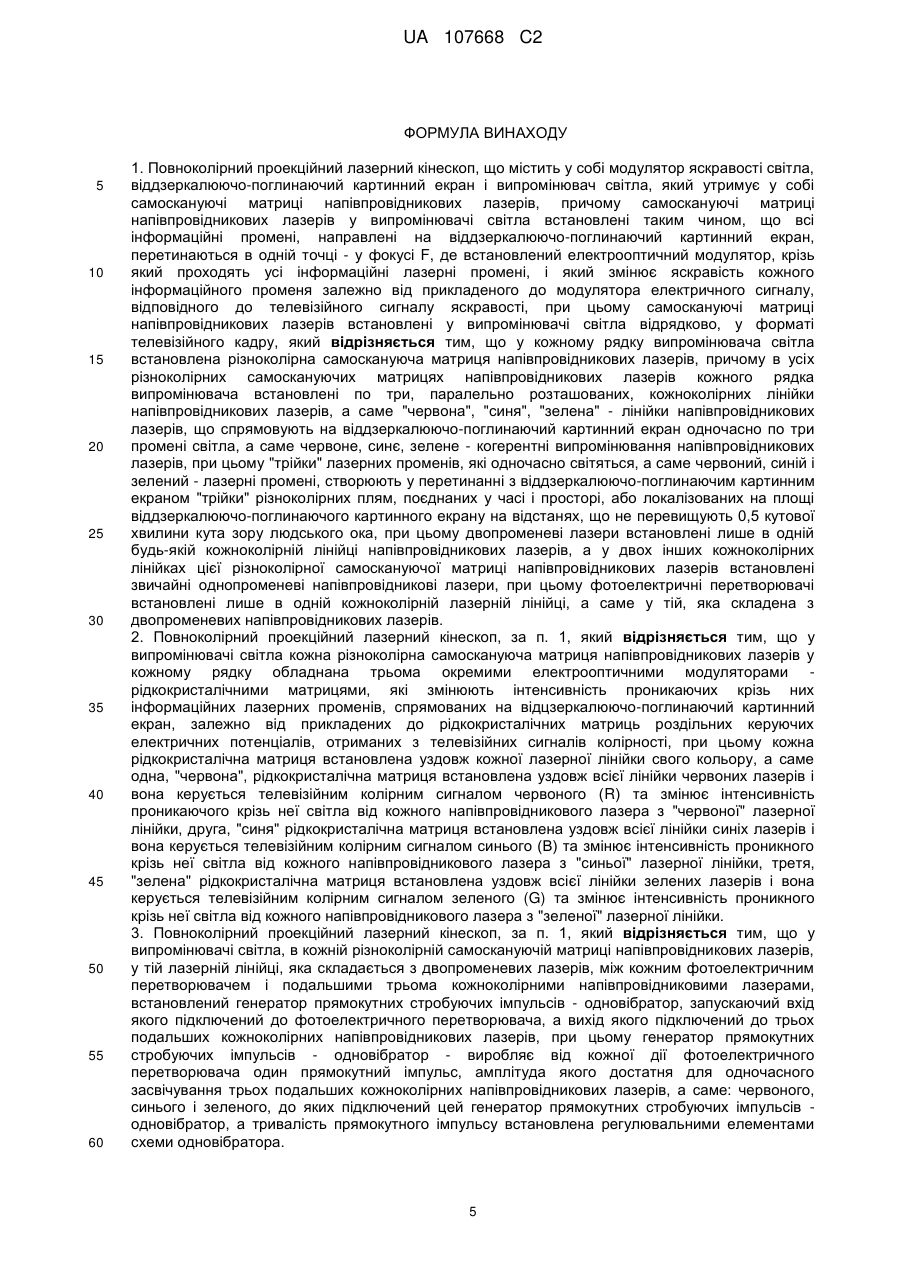

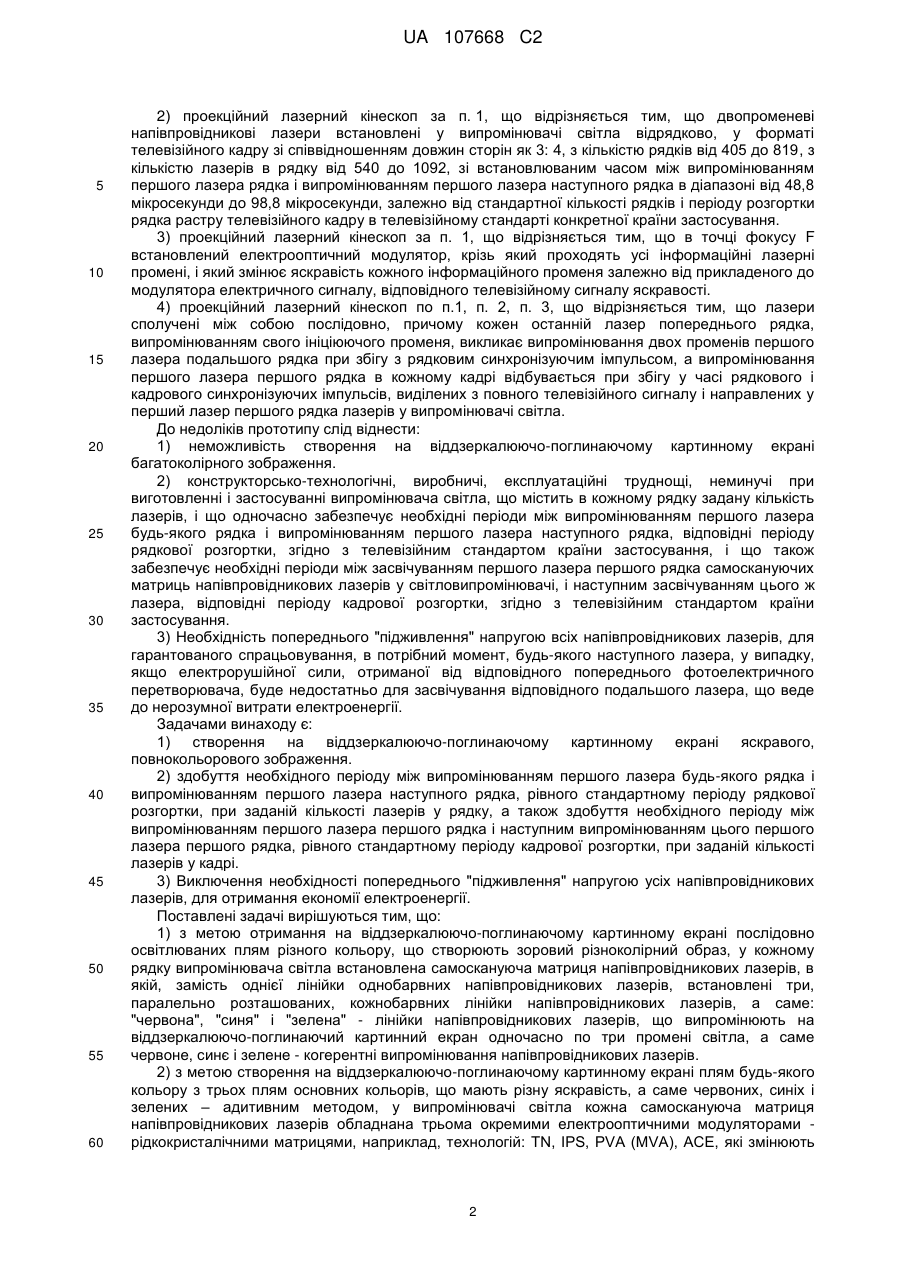

Реферат: Винахід належить до кінескопів і може бути використаний при побудові проекційних кінескопів, проекційних телевізорів, що створюють зображення на віддзеркалюючому або просвічуваному екрані, віддаленому на відстань, визначену поглинанням середовища, в якому поширюється лазерний паралельний когерентний пучок світла - лазерний промінь. Повноколірний проекційний лазерний кінескоп складається зі світловипромінюючого блока, електрооптичного модулятора яскравості та віддзеркалюючо-поглинаючого картинного екрана, причому світловипромінюючий блок випромінює на віддзеркалюючо-поглинаючий картинний екран одночасно: червоний, синій і зелений - лазерні промені світла, при цьому здійснює переміщення - відрядкове сканування у просторі "трійок" різноколірних лазерних променів, без застосування відхиляючих пристроїв, при цьому, за допомогою електрооптичних модуляторів колірності рідкокристалічних матриць, здійснює зміни яскравостей різноколірних лазерних променів, відповідно до телевізійних сигналів колірності, що дозволяє зменшити енергоспоживання, підвищити надійність та покращити електромагнітну сумісність. UA 107668 C2 (12) UA 107668 C2 UA 107668 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до класу "Кінескопи" Н 01 J 31/00, G 03 В 21/00 і може бути використаний для побудови проекційних кінескопів, проекційних телевізорів, що створюють різноколірні зображення на віддзеркалюючо-поглинаючому картинному екрані, за якого використовують: стіну, стелю приміщення, крутий схил віддаленої гори, хмари в атмосфері, поверхню Місяця у фазах, наприклад, включно від третьої чверті, через молодика, до другої чверті - об'єкти, віддалені на відстань, визначену поглинанням середовища, в якому поширюється лазерний паралельний жмут електромагнітних хвиль - лазерний промінь світла. Відомі проекційні кінескопи, кожен з яких являє собою електронно-оптичний прилад, що складається з електронно-променевої трубки - кінескопа, який має підвищену яскравість свічення люмінофора екрана, і оптичної системи, - об'єктива, що збирає, фокусує, спрямовує світловий потік з випромінюючого екрана проекційного кінескопа на віддзеркалюючопоглинаючий картинний екран, віддалений від кінескопа на певну відстань. При цьому відстань визначається величиною освітленості віддзеркалюючо-поглинаючого картинного екрана. Величина освітленості зворотно-пропорційна квадрату відстані між випромінюючим елементом екраном проекційного кінескопа та віддзеркалюючо-поглинаючим картинним екраном. Такі проекційні телевізійні кінескопи змальовані в журналах "Радіо": № 8.-1989. - С 17-20; № 9.-1989. - С. 36-40. Відомі технічні рішення, захищені патентами різних країн, наприклад: патент Росії № 2173000 "Спосіб формування покадрових кольорових зображень, лазерний проектор і проекційна система"; патент Росії № 2202818 "Пристрій з ультрафіолетовим лазером для відображення статичних і динамічних зображень на флуоресціюючому екрані"; патент Росії № 2145778 "Система формування зображення і звукового супроводу інформаційно-розважального сценічного простору"; патент Росії № 2258949 С1, 20.08.2005; патент Росії № 2322768 С1, 29.04.2008; патент Росії № 2099902 С1, 20.12.1997; патент США № 5283640А, 01.02.1994; патент США № 20040130668А1, 08.07.2004; патент Японії № 60042605А, 06.03.1985; патент Японії № 10293545А, 04.11.1998. Також відомі технічні вирішення проекторів, у вигляді квантоскопа, що являє собою кінескоп, екран якого складає матриця напівпровідникових лазерів, що накачуються електронним променем. Найбільш істотними недоліками описаних пристроїв-аналогів є: наявність рентгенівського випромінювання з випромінюючого екрана проекційного кінескопа, причому жорсткість рентгенівського випромінювання зростає із збільшенням яскравості випромінюючого екрана; обмеженість відстані між випромінюючим екраном проекційного кінескопа і віддзеркалюючопоглинаючим картинним екраном; недостатня яскравість зображень на віддзеркалюючо-поглинаючих картинних екранах, яка залежить від відстані між випромінюючим екраном проекційного кінескопа і віддзеркалюючопоглинаючим картинним екраном; необхідність наявності у кінескопі систем, що створюють, формують і фокусують голкоподібний електронний потік, і що відхиляють цей потік в заданих напрямах, тобто, потреба в електронно-променевій гарматі і відхиляючих системах кадрової і рядкової розгортки, що вимагають нераціональних витрат енергії, та які чутливі до зовнішніх електромагнітних порушуючих впливів і завад. Найближчим до заявлюваного "Повнокольорового проекційного лазерного кінескопа" є технічне рішення, надане у Патенті України № 93736, "Проекційний лазерний кінескоп", що приймається за прототип, яке містить: 1) випромінювач світла, що включає лазери, по черзі випромінюючі по два одночасних різноспрямованих промені однакового кольору, причому перший - інформаційний промінь направлений на віддзеркалюючо-поглинаючий картинний екран, а другий - ініціюючий промінь направлений на фотоелектричний перетворювач, що викликає своєю електрорушійною силою випромінювання наступного, розташованого поруч, двопроменевого напівпровідникового лазера, модулятор яскравості світла та віддзеркалюючо-поглинаючий картинний екран, що відрізняється тим, що двопроменеві напівпровідникові лазери у випромінювачі світла встановлені таким чином, що всі інформаційні промені, спрямовані на віддзеркалюючопоглинаючий картинний екран, перетинаються в одній точці - у фокусі F. 1 UA 107668 C2 5 10 15 20 25 30 35 40 45 50 55 60 2) проекційний лазерний кінескоп за п. 1, що відрізняється тим, що двопроменеві напівпровідникові лазери встановлені у випромінювачі світла відрядково, у форматі телевізійного кадру зі співвідношенням довжин сторін як 3: 4, з кількістю рядків від 405 до 819, з кількістю лазерів в рядку від 540 до 1092, зі встановлюваним часом між випромінюванням першого лазера рядка і випромінюванням першого лазера наступного рядка в діапазоні від 48,8 мікросекунди до 98,8 мікросекунди, залежно від стандартної кількості рядків і періоду розгортки рядка растру телевізійного кадру в телевізійному стандарті конкретної країни застосування. 3) проекційний лазерний кінескоп за п. 1, що відрізняється тим, що в точці фокусу F встановлений електрооптичний модулятор, крізь який проходять усі інформаційні лазерні промені, і який змінює яскравість кожного інформаційного променя залежно від прикладеного до модулятора електричного сигналу, відповідного телевізійному сигналу яскравості. 4) проекційний лазерний кінескоп по п.1, п. 2, п. 3, що відрізняється тим, що лазери сполучені між собою послідовно, причому кожен останній лазер попереднього рядка, випромінюванням свого ініціюючого променя, викликає випромінювання двох променів першого лазера подальшого рядка при збігу з рядковим синхронізуючим імпульсом, а випромінювання першого лазера першого рядка в кожному кадрі відбувається при збігу у часі рядкового і кадрового синхронізуючих імпульсів, виділених з повного телевізійного сигналу і направлених у перший лазер першого рядка лазерів у випромінювачі світла. До недоліків прототипу слід віднести: 1) неможливість створення на віддзеркалюючо-поглинаючому картинному екрані багатоколірного зображення. 2) конструкторсько-технологічні, виробничі, експлуатаційні труднощі, неминучі при виготовленні і застосуванні випромінювача світла, що містить в кожному рядку задану кількість лазерів, і що одночасно забезпечує необхідні періоди між випромінюванням першого лазера будь-якого рядка і випромінюванням першого лазера наступного рядка, відповідні періоду рядкової розгортки, згідно з телевізійним стандартом країни застосування, і що також забезпечує необхідні періоди між засвічуванням першого лазера першого рядка самоскануючих матриць напівпровідникових лазерів у світловипромінювачі, і наступним засвічуванням цього ж лазера, відповідні періоду кадрової розгортки, згідно з телевізійним стандартом країни застосування. 3) Необхідність попереднього "підживлення" напругою всіх напівпровідникових лазерів, для гарантованого спрацьовування, в потрібний момент, будь-якого наступного лазера, у випадку, якщо електрорушійної сили, отриманої від відповідного попереднього фотоелектричного перетворювача, буде недостатньо для засвічування відповідного подальшого лазера, що веде до нерозумної витрати електроенергії. Задачами винаходу є: 1) створення на віддзеркалюючо-поглинаючому картинному екрані яскравого, повнокольорового зображення. 2) здобуття необхідного періоду між випромінюванням першого лазера будь-якого рядка і випромінюванням першого лазера наступного рядка, рівного стандартному періоду рядкової розгортки, при заданій кількості лазерів у рядку, а також здобуття необхідного періоду між випромінюванням першого лазера першого рядка і наступним випромінюванням цього першого лазера першого рядка, рівного стандартному періоду кадрової розгортки, при заданій кількості лазерів у кадрі. 3) Виключення необхідності попереднього "підживлення" напругою усіх напівпровідникових лазерів, для отримання економії електроенергії. Поставлені задачі вирішуються тим, що: 1) з метою отримання на віддзеркалюючо-поглинаючому картинному екрані послідовно освітлюваних плям різного кольору, що створюють зоровий різноколірний образ, у кожному рядку випромінювача світла встановлена самоскануюча матриця напівпровідникових лазерів, в якій, замість однієї лінійки однобарвних напівпровідникових лазерів, встановлені три, паралельно розташованих, кожнобарвних лінійки напівпровідникових лазерів, а саме: "червона", "синя" і "зелена" - лінійки напівпровідникових лазерів, що випромінюють на віддзеркалюючо-поглинаючий картинний екран одночасно по три промені світла, а саме червоне, синє і зелене - когерентні випромінювання напівпровідникових лазерів. 2) з метою створення на віддзеркалюючо-поглинаючому картинному екрані плям будь-якого кольору з трьох плям основних кольорів, що мають різну яскравість, а саме червоних, синіх і зелених – адитивним методом, у випромінювачі світла кожна самоскануюча матриця напівпровідникових лазерів обладнана трьома окремими електрооптичними модуляторами рідкокристалічними матрицями, наприклад, технологій: TN, IPS, PVA (MVA), АСЕ, які змінюють 2 UA 107668 C2 5 10 15 20 25 30 35 40 45 50 55 60 яскравість просякаючих крізь них інформаційних лазерних променів, спрямованих на віддзеркалюючо-поглинаючий картинний екран, залежно від прикладених до рідкокристалічних матриць роздільних керуючих електричних потенціалів, отриманих з телевізійних сигналів колірності, при цьому кожна рідиннокристалічна матриця встановлена уздовж кожної лазерної лінійки свого кольору, а саме: одна, "червона", рідиннокристалічна матриця встановлена уздовж усієї лінійки червоних лазерів, і вона керується телевізійним колірним сигналом червоного (R), змінюючи інтенсивність просякаючого крізь неї червоного світла з кожного напівпровідникового лазера "червоної" лазерної лінійки, друга, "синя", рідкокристалічна матриця встановлена уздовж усієї лінійки синіх лазерів, і вона керується телевізійним колірним сигналом синього (В), змінюючи інтенсивність просякаючого крізь неї синього світла з кожного напівпровідникового лазера "синьої" лазерної лінійки, третя, "зелена", рідкокристалічна матриця встановлена уздовж всієї лінійки зелених лазерів, і вона керується телевізійним колірним сигналом зеленого (G), змінюючи інтенсивність просякаючого крізь неї зеленого світла з кожного напівпровідникового лазера "зеленої" лазерної лінійки, при цьому, у світловипромінювачі всі "червоні" рідкокристалічні матриці електрично з'єднані між собою паралельно, та всіма ними одночасно керує телевізійний сигнал колірності R (червоний), усі "сині" рідкокристалічні матриці електрично з'єднані між собою паралельно, та всіма ними одночасно керує телевізійний сигнал колірності В (синій), усі "зелені" рідкокристалічні матриці електрично з'єднані між собою паралельно, та всіма ними одночасно керує телевізійний сигнал колірності G (зелений). У запропонованому технічному рішенні це реалізовано внаслідок того, що у кожний момент часу крізь кожну з декількасот "червоних" рідкокристалічних матриць просякає лише один червоний лазерний промінь, у той же момент крізь усі "сині" рідкокристалічні матриці просякає лише один синій лазерний промінь, крізь усі "зелені" рідкокристалічні матриці просякає лише один зелений лазерний промінь. 3) з метою спрощення конструкції, зниження собівартості виробництва, підвищення надійності, за рахунок зменшення кількості конструктивних, схемних елементів повнокольорового проекційного лазерного кінескопа, у світловипромінювачі, в кожній самоскануючій матриці напівпровідникових лазерів двопроменеві лазери встановлені лише в одній лінійці напівпровідникових лазерів, наприклад у "червоній", а в двох інших кожноколірних лінійках цієї самоскануючої матриці напівпровідникових лазерів встановлені звичайні однопроменеві напівпровідникові лазери, при цьому фотоелектричні перетворювачі встановлені лише в одній лазерній лінійці, у тій, яка складається з двопроменевих напівпровідникових лазерів, наприклад у "червоній". 4) з метою виключення конструкторсько-технологічних, виробничих, експлуатаційних труднощів, пов'язаних з виготовленням і застосуванням випромінювача світла, що містить в кожному рядку задану кількість лазерів, і що одночасно забезпечує потрібні періоди між випромінюванням першого лазера будь-якого рядка і випромінюванням першого лазера наступного рядка, відповідні періоду рядкової розгортки, згідно з телевізійним стандартом країни застосування, і що також забезпечує необхідні періоди між засвічуванням першого лазера першого рядка самоскануючої матриці напівпровідникових лазерів у світловипромінювачі, та наступним засвічуванням цього ж лазера, відповідні періоду кадрової розгортки, згідно з телевізійним стандартом країни застосування, а також, з метою виключення необхідності попереднього "підживлення" напругою всіх напівпровідникових лазерів, для гарантованого спрацьовування, в потрібний момент, будь-якого подальшого лазера, у випадку, якщо електрорушійної сили, отриманої від відповідного попереднього фотоелектричного перетворювача, буде недостатньо для засвічування відповідного подальшого лазера, у випромінювачі світла, в кожній самоскануючій матриці напівпровідникових лазерів, у тій лазерній лінійці, яка складається з двопроменевих лазерів, наприклад у червоній, між кожним фотоелектричним перетворювачем і подальшими трьома різноколірними напівпровідниковими лазерами, встановлений загальмований генератор прямокутних стробуючих імпульсів одновібратор, запускаючий вхід якого підключений до фотоелектричного перетворювача, а вихід якого підключений до трьох подальших різноколірних напівпровідникових лазерів, при цьому загальмований генератор прямокутних стробуючих імпульсів - одновібратор виробляє, від кожної дії електрорушійної сили з фотоелектричного перетворювача, один прямокутний імпульс, розмах якого достатній для одночасного засвічування трьох подальших різноколірних напівпровідникових лазерів, а саме: червоного, синього і зеленого - до яких підключений цей загальмований генератор прямокутних стробуючих імпульсів - одновібратор, при цьому, між моментом дії електрорушійної сили з фотоелектричного перетворювача і формуванням переднього фронту стробуючого прямокутного імпульсу, також і між моментом дії електрорушійною сили з фотоелектричного перетворювача і формуванням заднього фронту 3 UA 107668 C2 5 10 15 20 25 30 35 40 45 50 55 стробуючого прямокутного імпульсу встановлюють, регулюванням, часові затримки і переднього, і заднього фронтів стробуючого прямокутного імпульсу, в межах від 1 наносекунди до 500 наносекунд після моменту надходження вказаної електрорушійної сили, залежно від конкретних вимог до періодів рядкової і кадрової розгорток, що містяться в телевізійних стандартах країн-споживачів, при цьому, часову затримку переднього фронту стробуючого прямокутного імпульсу встановлюють меншої величини, ніж часова затримка заднього фронту цього імпульсу, при цьому, між кожним загальмованим генератором прямокутних стробуючих імпульсів - одновібратором і кожним ініціюючим променем двопроменевого напівпровідникового лазера, встановлений фотоелектричний перетворювач, який, при попаданні в нього світла ініціюючого променя з попереднього двопроменевого напівпровідникового лазера, наприклад, червоного, виробляє потенціал електрорушійної сили, яким запускають загальмований генератор прямокутних стробуючих імпульсів - одновібратор. 5) з метою отримання на віддзеркалюючо-поглинаючому картинному екрані світлових плям потрібних кольорів адитивним методом, у кожній кольоровій лазерній лінійці засвічують одночасно по одному кожноколірному лазеру, а їхні одночасні три випромінення спрямовують на екран таким чином, щоб плями від одномоментно перетинаючих екран різнобарвних променів були локалізовані у найбільшій близькості одне від одного (на відстані не більш, ніж 0,5 кутової хвилини кута зору), наче "тріади" на екрані кольорового телевізора чи "пікселі" на моніторі комп'ютера, або суміщалися на площині віддзеркалюючи-поглинаючого картинного екрана, накладаючись пляма на пляму, для чого ЕРС, отриману у вигляді стробуючого імпульса, за п. 4., підмикають одночасно до трьох різнобарвних лазерів (синього, червоного, зеленого), встановлених у різноколірних лазерних лінійках, і промені яких спрямовані у локальну точку, при цьому замість великої кількості "пікселів", застосованих у рідкокристалічних кольорових моніторах сучасних телевізорів і комп'ютерів, встановлюють по одній необхідній рідкокристалічній матриці, уздовж одного рядка напівпровідникових лазерів свого кольору, якою керують потрібним інформаційним телевізійним сигналом колірності (R, G, В). Технічний результат, що полягає в отриманні можливості передавати повнішу інформацію, наприклад, повнокольорові зображення, на відстані, визначені оптичною прозорістю середовища, крізь яке проникають лазерні світлові потоки, шляхом створення на екрані різноколірних світлових одночасних плям різної яскравості, що створюють зоровий образ будьякого, зазначеного кольору, досягається в результаті зміни конструкції проекційного лазерного кінескопа шляхом включення у кожен рядок світловипромінювача, замість однієї однобарвноїмонохроматичної самоскануючої матриці напівпровідникових лазерів, трьох паралельних лінійок різноколірних напівпровідникових лазерів, а саме: червоного, синього і зеленого кольорів випромінювань, а також у включенні до світло-випромінюючого блоку рідкокристалічних матриць, встановлених на шляхах випромінювань усіх кожнобарвних лазерних лінійок, для здійснення модуляції - зміни, за зазначеним законом, інтенсивності кожного зі світлових потоків, одночасно-почергово виникаючих з різноколірних лазерних лінійок, і які потрапляють на віддзеркалюючи-поглинаючий картинний екран. Технічний результат полягає також в отриманні можливості створення різної частоти появи лазерних плям і в здобутті різного часу "післясвітіння" різноколірних світлових плям на екрані, за допомогою загальмованих імпульсних генераторів стробуючих прямокутних імпульсів одновібраторів, що створюють стробуючі імпульси зі змінними моментами початків і закінчень цих імпульсів, для ініціювання-засвітлювання кожної групи з трьох лазерів (червоного, синього, зеленого), включаючи першу, за чергою засвічування, групу різнобарвних лазерів з різнокольорових лазерних лінійок повноколірного лазерного кінескопа. Це дозволяє виготовляти повноколірні проекційні лазерні кінескопи для країн з різними телевізійними стандартами. Технічний, економічний і експлуатаційний результат, що полягає у спрощенні конструкції лазерної матриці, покращенні технології виготовлення, знижки собівартості продукції, підвищенні надійності роботи, отриманий за рахунок того, що всередині лазерної матриці встановлюють по одній рідкокристалічній матриці уздовж кожної лазерної лінійки відповідного кольору, на шляхах випромінювань усіх лазерів даного кольору усіх лазерних лінійок матриці, а не безліч рідкокристалічних "пікселів", як це зроблено нині, наприклад, у РКМ моніторах ЕОМ і РКМ екранах телевізорів, унаслідок того, що кожного моменту часу крізь рідиннокристалічну матрицю, керовану потрібним колірним сигналом, просякає лише один кольоровий лазерний промінь, інтенсивність якого визначається пропускною можливістю усієї рідкокристалічної матриці у даний момент. 4 UA 107668 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Повноколірний проекційний лазерний кінескоп, що містить у собі модулятор яскравості світла, віддзеркалюючо-поглинаючий картинний екран і випромінювач світла, який утримує у собі самоскануючі матриці напівпровідникових лазерів, причому самоскануючі матриці напівпровідникових лазерів у випромінювачі світла встановлені таким чином, що всі інформаційні промені, направлені на віддзеркалюючо-поглинаючий картинний екран, перетинаються в одній точці - у фокусі F, де встановлений електрооптичний модулятор, крізь який проходять усі інформаційні лазерні промені, і який змінює яскравість кожного інформаційного променя залежно від прикладеного до модулятора електричного сигналу, відповідного до телевізійного сигналу яскравості, при цьому самоскануючі матриці напівпровідникових лазерів встановлені у випромінювачі світла відрядково, у форматі телевізійного кадру, який відрізняється тим, що у кожному рядку випромінювача світла встановлена різноколірна самоскануюча матриця напівпровідникових лазерів, причому в усіх різноколірних самоскануючих матрицях напівпровідникових лазерів кожного рядка випромінювача встановлені по три, паралельно розташованих, кожноколірних лінійки напівпровідникових лазерів, а саме "червона", "синя", "зелена" - лінійки напівпровідникових лазерів, що спрямовують на віддзеркалюючо-поглинаючий картинний екран одночасно по три промені світла, а саме червоне, синє, зелене - когерентні випромінювання напівпровідникових лазерів, при цьому "трійки" лазерних променів, які одночасно світяться, а саме червоний, синій і зелений - лазерні промені, створюють у перетинанні з віддзеркалюючо-поглинаючим картинним екраном "трійки" різноколірних плям, поєднаних у часі і просторі, або локалізованих на площі віддзеркалюючо-поглинаючого картинного екрану на відстанях, що не перевищують 0,5 кутової хвилини кута зору людського ока, при цьому двопроменеві лазери встановлені лише в одній будь-якій кожноколірній лінійці напівпровідникових лазерів, а у двох інших кожноколірних лінійках цієї різноколірної самоскануючої матриці напівпровідникових лазерів встановлені звичайні однопроменеві напівпровідникові лазери, при цьому фотоелектричні перетворювачі встановлені лише в одній кожноколірній лазерній лінійці, а саме у тій, яка складена з двопроменевих напівпровідникових лазерів. 2. Повноколірний проекційний лазерний кінескоп, за п. 1, який відрізняється тим, що у випромінювачі світла кожна різноколірна самоскануюча матриця напівпровідникових лазерів у кожному рядку обладнана трьома окремими електрооптичними модуляторами рідкокристалічними матрицями, які змінюють інтенсивність проникаючих крізь них інформаційних лазерних променів, спрямованих на відцзеркалюючо-поглинаючий картинний екран, залежно від прикладених до рідкокристалічних матриць роздільних керуючих електричних потенціалів, отриманих з телевізійних сигналів колірності, при цьому кожна рідкокристалічна матриця встановлена уздовж кожної лазерної лінійки свого кольору, а саме одна, "червона", рідкокристалічна матриця встановлена уздовж всієї лінійки червоних лазерів і вона керується телевізійним колірним сигналом червоного (R) та змінює інтенсивність проникаючого крізь неї світла від кожного напівпровідникового лазера з "червоної" лазерної лінійки, друга, "синя" рідкокристалічна матриця встановлена уздовж всієї лінійки синіх лазерів і вона керується телевізійним колірним сигналом синього (В) та змінює інтенсивність проникного крізь неї світла від кожного напівпровідникового лазера з "синьої" лазерної лінійки, третя, "зелена" рідкокристалічна матриця встановлена уздовж всієї лінійки зелених лазерів і вона керується телевізійним колірним сигналом зеленого (G) та змінює інтенсивність проникного крізь неї світла від кожного напівпровідникового лазера з "зеленої" лазерної лінійки. 3. Повноколірний проекційний лазерний кінескоп, за п. 1, який відрізняється тим, що у випромінювачі світла, в кожній різноколірній самоскануючій матриці напівпровідникових лазерів, у тій лазерній лінійці, яка складається з двопроменевих лазерів, між кожним фотоелектричним перетворювачем і подальшими трьома кожноколірними напівпровідниковими лазерами, встановлений генератор прямокутних стробуючих імпульсів - одновібратор, запускаючий вхід якого підключений до фотоелектричного перетворювача, а вихід якого підключений до трьох подальших кожноколірних напівпровідникових лазерів, при цьому генератор прямокутних стробуючих імпульсів - одновібратор - виробляє від кожної дії фотоелектричного перетворювача один прямокутний імпульс, амплітуда якого достатня для одночасного засвічування трьох подальших кожноколірних напівпровідникових лазерів, а саме: червоного, синього і зеленого, до яких підключений цей генератор прямокутних стробуючих імпульсів одновібратор, а тривалість прямокутного імпульсу встановлена регулювальними елементами схеми одновібратора. 5 UA 107668 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
