Термоелектричний тепловий насос

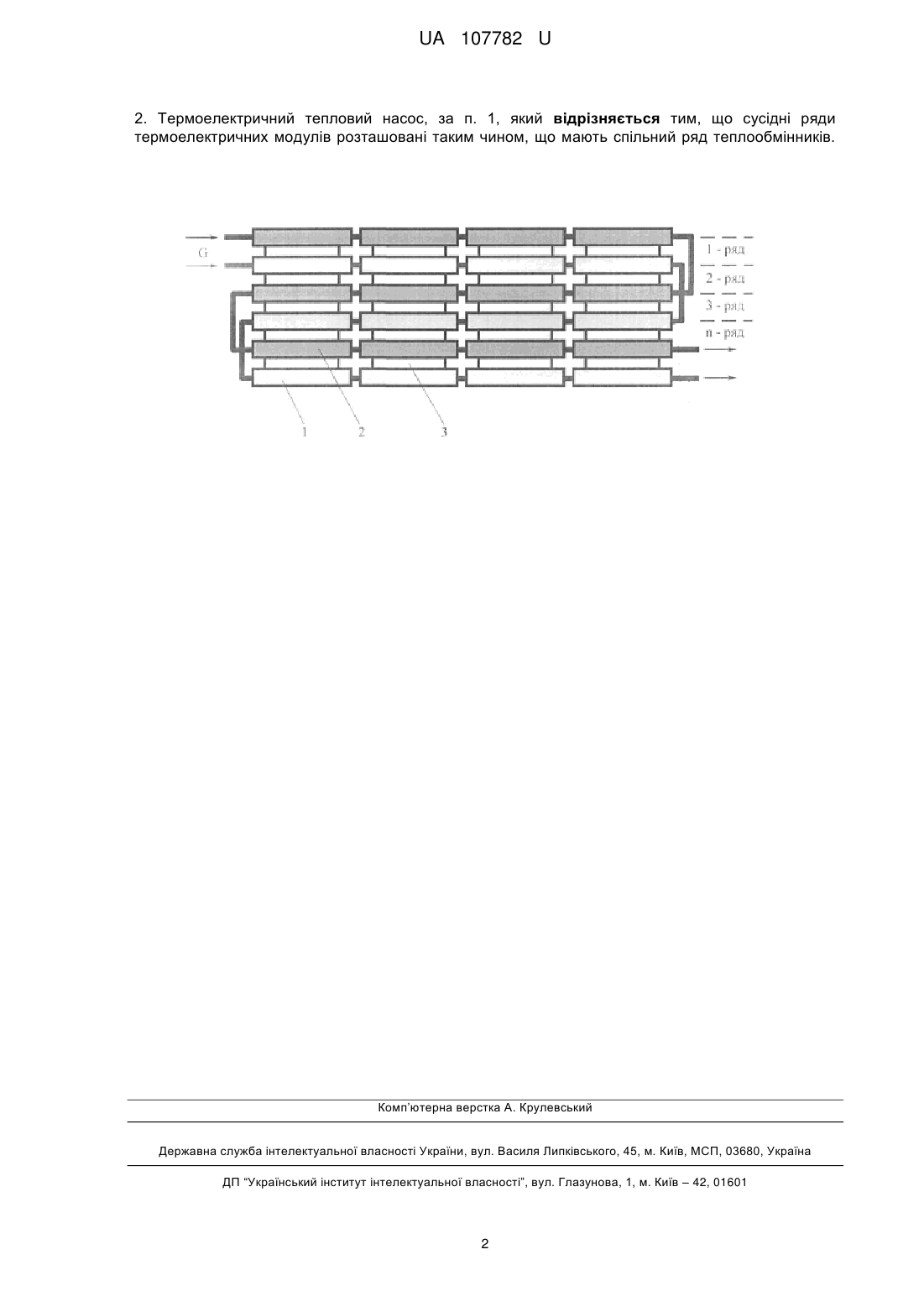

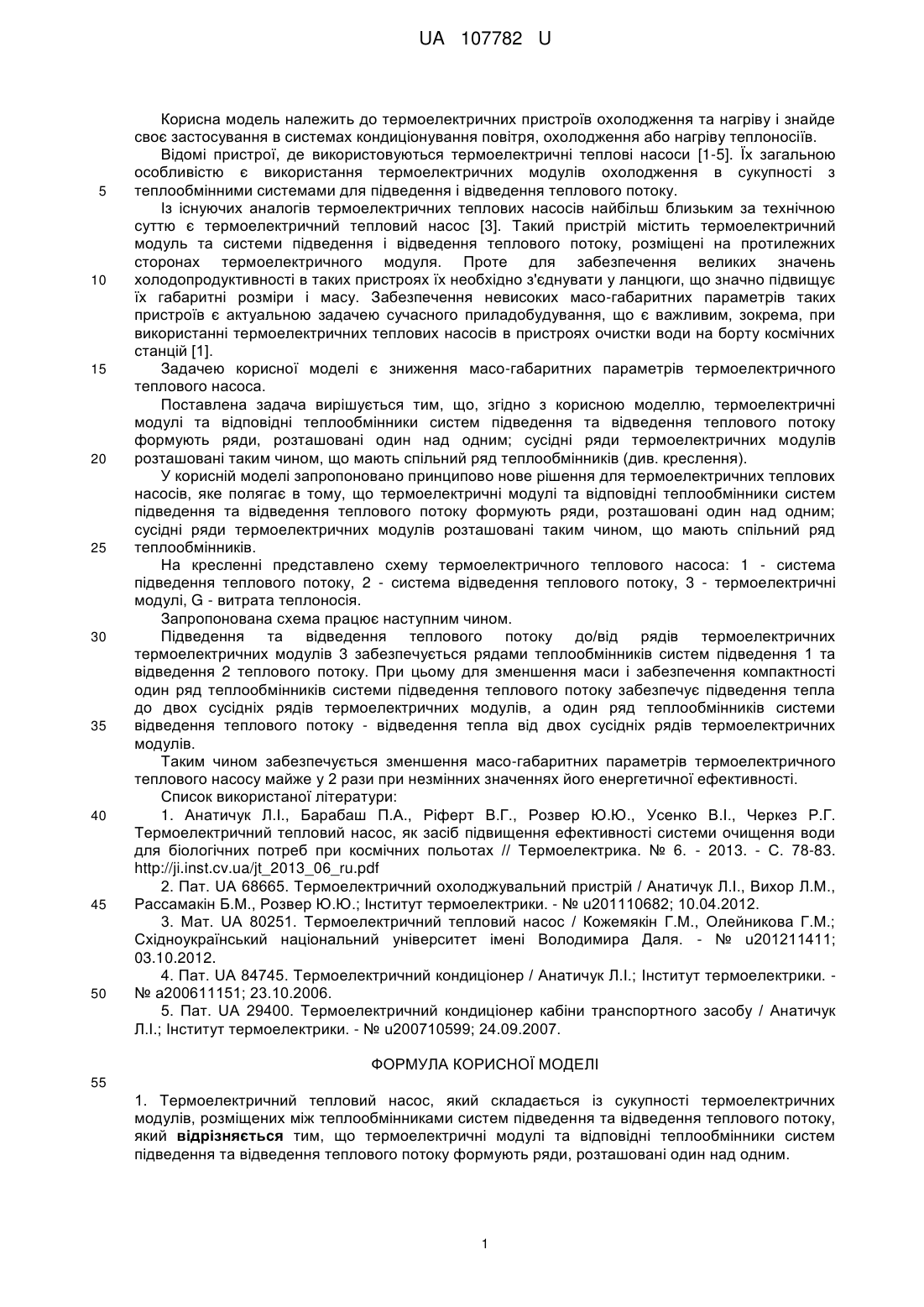

Реферат: Термоелектричний тепловий насос складається із сукупності термоелектричних модулів, розміщених між теплообмінниками систем підведення та відведення теплового потоку. Термоелектричні модулі та відповідні теплообмінники систем підведення та відведення теплового потоку формують ряди, розташовані один над одним. UA 107782 U (54) ТЕРМОЕЛЕКТРИЧНИЙ ТЕПЛОВИЙ НАСОС UA 107782 U UA 107782 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до термоелектричних пристроїв охолодження та нагріву і знайде своє застосування в системах кондиціонування повітря, охолодження або нагріву теплоносіїв. Відомі пристрої, де використовуються термоелектричні теплові насоси [1-5]. Їх загальною особливістю є використання термоелектричних модулів охолодження в сукупності з теплообмінними системами для підведення і відведення теплового потоку. Із існуючих аналогів термоелектричних теплових насосів найбільш близьким за технічною суттю є термоелектричний тепловий насос [3]. Такий пристрій містить термоелектричний модуль та системи підведення і відведення теплового потоку, розміщені на протилежних сторонах термоелектричного модуля. Проте для забезпечення великих значень холодопродуктивності в таких пристроях їх необхідно з'єднувати у ланцюги, що значно підвищує їх габаритні розміри і масу. Забезпечення невисоких масо-габаритних параметрів таких пристроїв є актуальною задачею сучасного приладобудування, що є важливим, зокрема, при використанні термоелектричних теплових насосів в пристроях очистки води на борту космічних станцій [1]. Задачею корисної моделі є зниження масо-габаритних параметрів термоелектричного теплового насоса. Поставлена задача вирішується тим, що, згідно з корисною моделлю, термоелектричні модулі та відповідні теплообмінники систем підведення та відведення теплового потоку формують ряди, розташовані один над одним; сусідні ряди термоелектричних модулів розташовані таким чином, що мають спільний ряд теплообмінників (див. креслення). У корисній моделі запропоновано принципово нове рішення для термоелектричних теплових насосів, яке полягає в тому, що термоелектричні модулі та відповідні теплообмінники систем підведення та відведення теплового потоку формують ряди, розташовані один над одним; сусідні ряди термоелектричних модулів розташовані таким чином, що мають спільний ряд теплообмінників. На кресленні представлено схему термоелектричного теплового насоса: 1 - система підведення теплового потоку, 2 - система відведення теплового потоку, 3 - термоелектричні модулі, G - витрата теплоносія. Запропонована схема працює наступним чином. Підведення та відведення теплового потоку до/від рядів термоелектричних термоелектричних модулів 3 забезпечується рядами теплообмінників систем підведення 1 та відведення 2 теплового потоку. При цьому для зменшення маси і забезпечення компактності один ряд теплообмінників системи підведення теплового потоку забезпечує підведення тепла до двох сусідніх рядів термоелектричних модулів, а один ряд теплообмінників системи відведення теплового потоку - відведення тепла від двох сусідніх рядів термоелектричних модулів. Таким чином забезпечується зменшення масо-габаритних параметрів термоелектричного теплового насосу майже у 2 рази при незмінних значеннях його енергетичної ефективності. Список використаної літератури: 1. Анатичук Л.І., Барабаш П.А., Ріферт В.Г., Розвер Ю.Ю., Усенко В.І., Черкез Р.Г. Термоелектричний тепловий насос, як засіб підвищення ефективності системи очищення води для біологічних потреб при космічних польотах // Термоелектрика. № 6. - 2013. - С. 78-83. http://ji.inst.cv.ua/jt_2013_06_ru.pdf 2. Пат. UA 68665. Термоелектричний охолоджувальний пристрій / Анатичук Л.І., Вихор Л.М., Рассамакін Б.М., Розвер Ю.Ю.; Інститут термоелектрики. - № u201110682; 10.04.2012. 3. Мат. UА 80251. Термоелектричний тепловий насос / Кожемякін Г.М., Олейникова Г.М.; Східноукраїнський національний університет імені Володимира Даля. - № u201211411; 03.10.2012. 4. Пат. UA 84745. Термоелектричний кондиціонер / Анатичук Л.І.; Інститут термоелектрики. № а200611151; 23.10.2006. 5. Пат. UA 29400. Термоелектричний кондиціонер кабіни транспортного засобу / Анатичук Л.І.; Інститут термоелектрики. - № u200710599; 24.09.2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Термоелектричний тепловий насос, який складається із сукупності термоелектричних модулів, розміщених між теплообмінниками систем підведення та відведення теплового потоку, який відрізняється тим, що термоелектричні модулі та відповідні теплообмінники систем підведення та відведення теплового потоку формують ряди, розташовані один над одним. 1 UA 107782 U 2. Термоелектричний тепловий насос, за п. 1, який відрізняється тим, що сусідні ряди термоелектричних модулів розташовані таким чином, що мають спільний ряд теплообмінників. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
