Робочий орган для безполицевого обробітку ґрунту

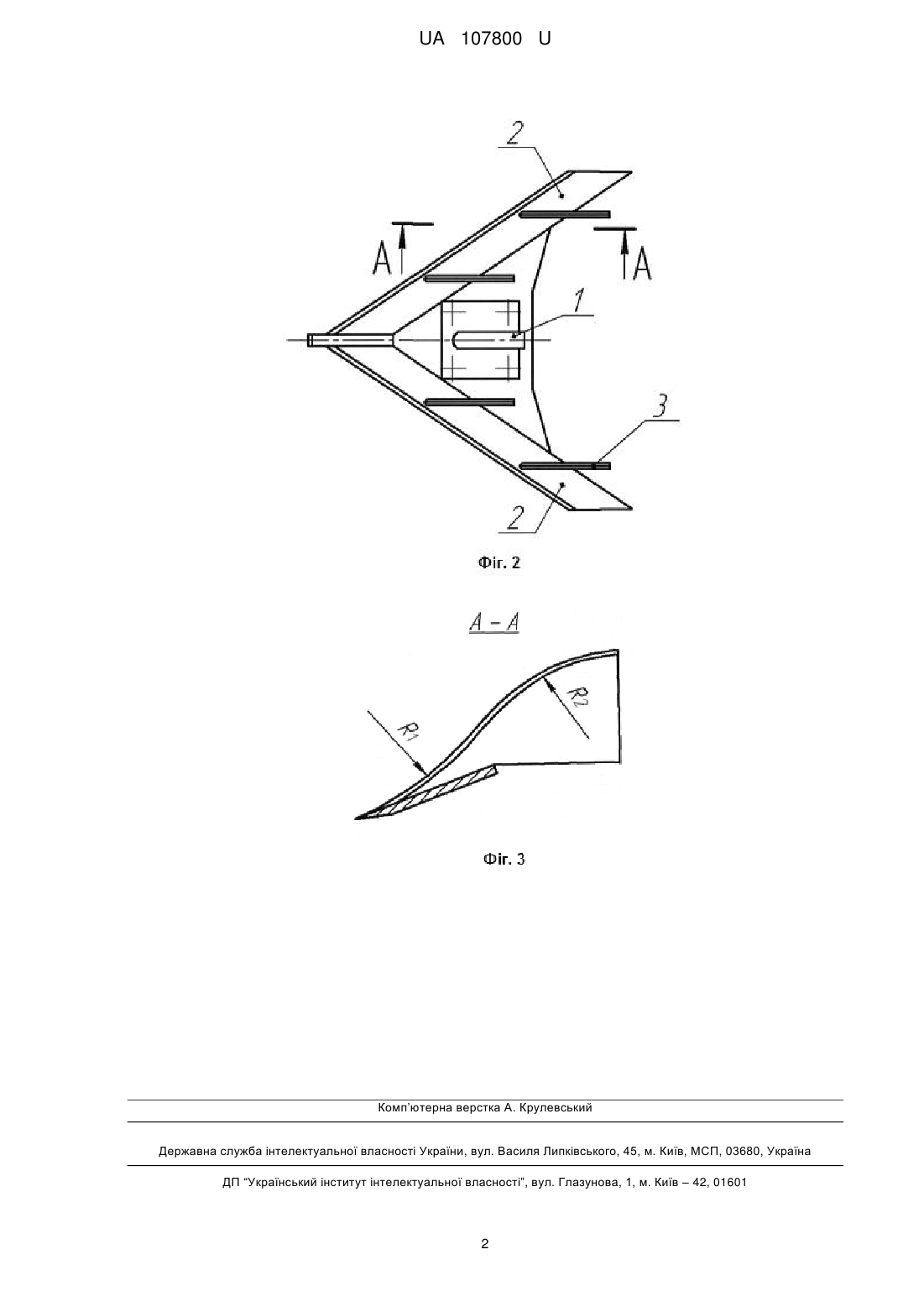

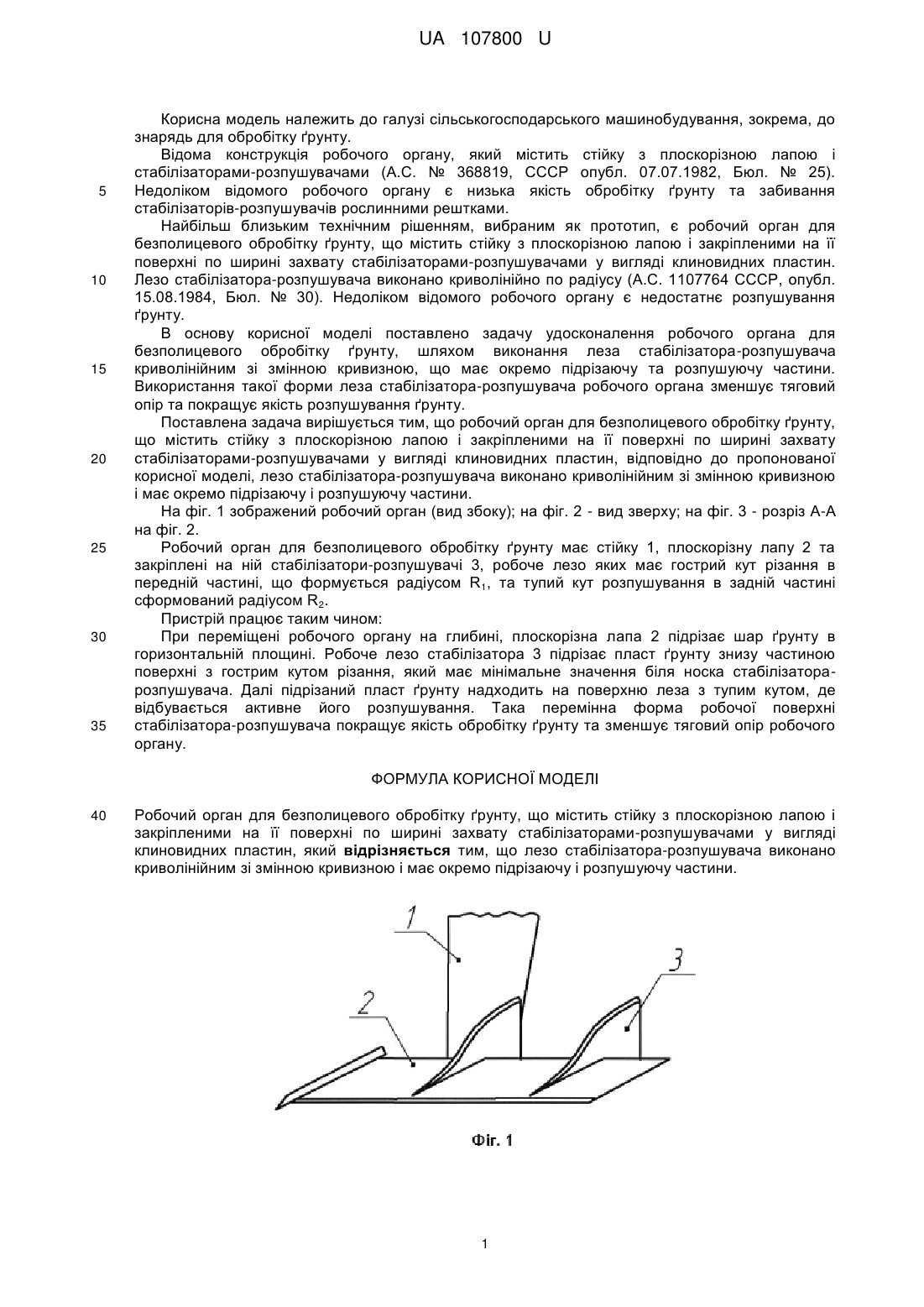

Реферат: Робочий орган для безполицевого обробітку ґрунту містить стійку з плоскорізною лапою і закріпленими на її поверхні по ширині захвату стабілізаторами-розпушувачами у вигляді клиновидних пластин. Лезо стабілізатора-розпушувача виконано криволінійним зі змінною кривизною і має окремо підрізаючу і розпушуючу частини. UA 107800 U (54) РОБОЧИЙ ОРГАН ДЛЯ БЕЗПОЛИЦЕВОГО ОБРОБІТКУ ҐРУНТУ UA 107800 U UA 107800 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема, до знарядь для обробітку ґрунту. Відома конструкція робочого органу, який містить стійку з плоскорізною лапою і стабілізаторами-розпушувачами (А.С. № 368819, СССР опубл. 07.07.1982, Бюл. № 25). Недоліком відомого робочого органу є низька якість обробітку ґрунту та забивання стабілізаторів-розпушувачів рослинними рештками. Найбільш близьким технічним рішенням, вибраним як прототип, є робочий орган для безполицевого обробітку ґрунту, що містить стійку з плоскорізною лапою і закріпленими на її поверхні по ширині захвату стабілізаторами-розпушувачами у вигляді клиновидних пластин. Лезо стабілізатора-розпушувача виконано криволінійно по радіусу (А.С. 1107764 СССР, опубл. 15.08.1984, Бюл. № 30). Недоліком відомого робочого органу є недостатнє розпушування ґрунту. В основу корисної моделі поставлено задачу удосконалення робочого органа для безполицевого обробітку ґрунту, шляхом виконання леза стабілізатора-розпушувача криволінійним зі змінною кривизною, що має окремо підрізаючу та розпушуючу частини. Використання такої форми леза стабілізатора-розпушувача робочого органа зменшує тяговий опір та покращує якість розпушування ґрунту. Поставлена задача вирішується тим, що робочий орган для безполицевого обробітку ґрунту, що містить стійку з плоскорізною лапою і закріпленими на її поверхні по ширині захвату стабілізаторами-розпушувачами у вигляді клиновидних пластин, відповідно до пропонованої корисної моделі, лезо стабілізатора-розпушувача виконано криволінійним зі змінною кривизною і має окремо підрізаючу і розпушуючу частини. На фіг. 1 зображений робочий орган (вид збоку); на фіг. 2 - вид зверху; на фіг. 3 - розріз А-А на фіг. 2. Робочий орган для безполицевого обробітку ґрунту має стійку 1, плоскорізну лапу 2 та закріплені на ній стабілізатори-розпушувачі 3, робоче лезо яких має гострий кут різання в передній частині, що формується радіусом R1, та тупий кут розпушування в задній частині сформований радіусом R2. Пристрій працює таким чином: При переміщені робочого органу на глибині, плоскорізна лапа 2 підрізає шар ґрунту в горизонтальній площині. Робоче лезо стабілізатора 3 підрізає пласт ґрунту знизу частиною поверхні з гострим кутом різання, який має мінімальне значення біля носка стабілізаторарозпушувача. Далі підрізаний пласт ґрунту надходить на поверхню леза з тупим кутом, де відбувається активне його розпушування. Така перемінна форма робочої поверхні стабілізатора-розпушувача покращує якість обробітку ґрунту та зменшує тяговий опір робочого органу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Робочий орган для безполицевого обробітку ґрунту, що містить стійку з плоскорізною лапою і закріпленими на її поверхні по ширині захвату стабілізаторами-розпушувачами у вигляді клиновидних пластин, який відрізняється тим, що лезо стабілізатора-розпушувача виконано криволінійним зі змінною кривизною і має окремо підрізаючу і розпушуючу частини. 1 UA 107800 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
