Ґрунтообробний робочий орган

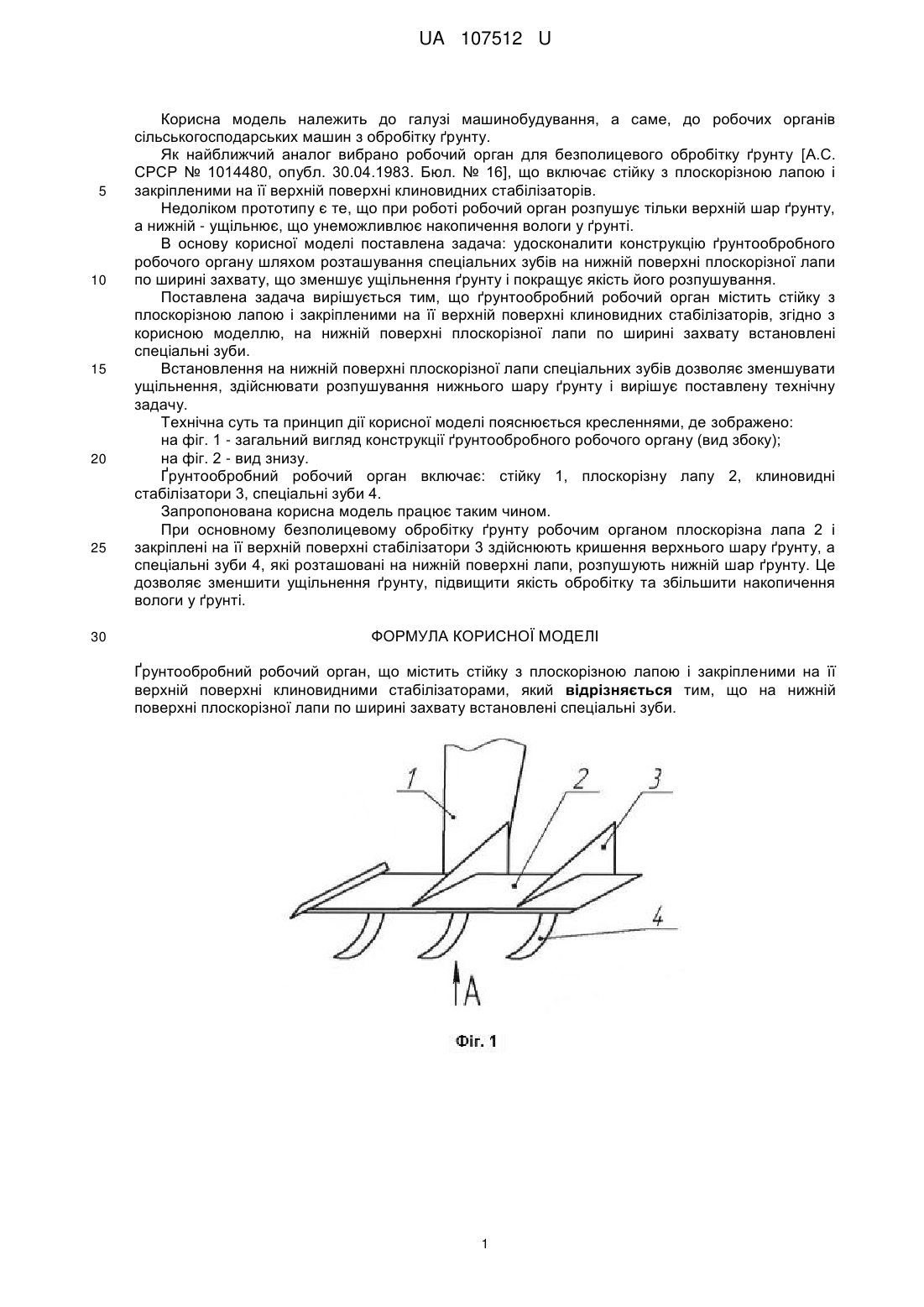

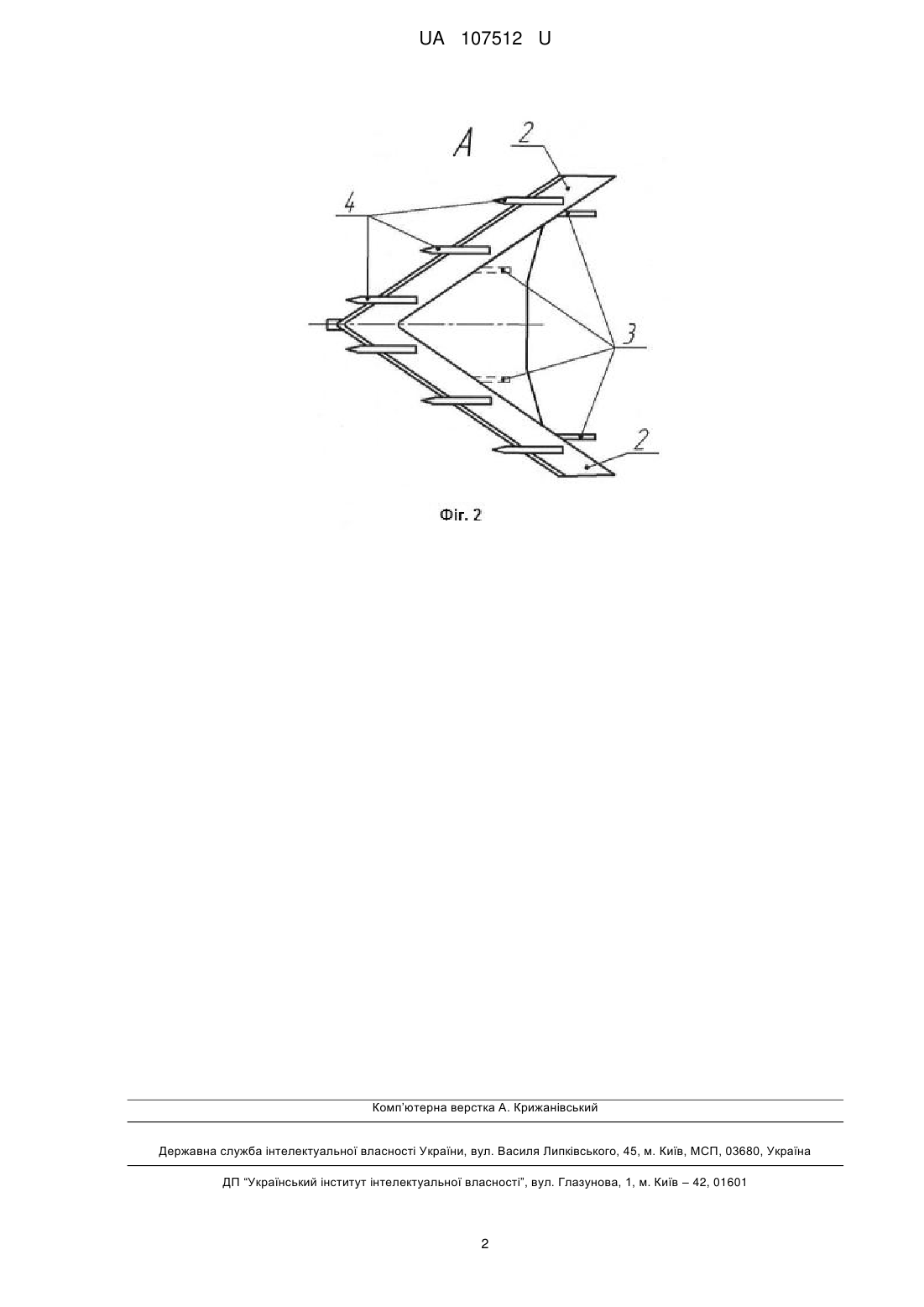

Реферат: Ґрунтообробний робочий орган містить стійку з плоскорізною лапою і закріпленими на її верхній поверхні клиновидними стабілізаторами. На нижній поверхні плоскорізної лапи по ширині захвату встановлені спеціальні зуби. UA 107512 U (54) ҐРУНТООБРОБНИЙ РОБОЧИЙ ОРГАН UA 107512 U UA 107512 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування, а саме, до робочих органів сільськогосподарських машин з обробітку ґрунту. Як найближчий аналог вибрано робочий орган для безполицевого обробітку ґрунту [А.С. СРСР № 1014480, опубл. 30.04.1983. Бюл. № 16], що включає стійку з плоскорізною лапою і закріпленими на її верхній поверхні клиновидних стабілізаторів. Недоліком прототипу є те, що при роботі робочий орган розпушує тільки верхній шар ґрунту, а нижній - ущільнює, що унеможливлює накопичення вологи у ґрунті. В основу корисної моделі поставлена задача: удосконалити конструкцію ґрунтообробного робочого органу шляхом розташування спеціальних зубів на нижній поверхні плоскорізної лапи по ширині захвату, що зменшує ущільнення ґрунту і покращує якість його розпушування. Поставлена задача вирішується тим, що ґрунтообробний робочий орган містить стійку з плоскорізною лапою і закріпленими на її верхній поверхні клиновидних стабілізаторів, згідно з корисною моделлю, на нижній поверхні плоскорізної лапи по ширині захвату встановлені спеціальні зуби. Встановлення на нижній поверхні плоскорізної лапи спеціальних зубів дозволяє зменшувати ущільнення, здійснювати розпушування нижнього шару ґрунту і вирішує поставлену технічну задачу. Технічна суть та принцип дії корисної моделі пояснюється кресленнями, де зображено: на фіг. 1 - загальний вигляд конструкції ґрунтообробного робочого органу (вид збоку); на фіг. 2 - вид знизу. Ґрунтообробний робочий орган включає: стійку 1, плоскорізну лапу 2, клиновидні стабілізатори 3, спеціальні зуби 4. Запропонована корисна модель працює таким чином. При основному безполицевому обробітку ґрунту робочим органом плоскорізна лапа 2 і закріплені на її верхній поверхні стабілізатори 3 здійснюють кришення верхнього шару ґрунту, а спеціальні зуби 4, які розташовані на нижній поверхні лапи, розпушують нижній шар ґрунту. Це дозволяє зменшити ущільнення ґрунту, підвищити якість обробітку та збільшити накопичення вологи у ґрунті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ґрунтообробний робочий орган, що містить стійку з плоскорізною лапою і закріпленими на її верхній поверхні клиновидними стабілізаторами, який відрізняється тим, що на нижній поверхні плоскорізної лапи по ширині захвату встановлені спеціальні зуби. 1 UA 107512 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
