Стоматологічна відбиткова ложка

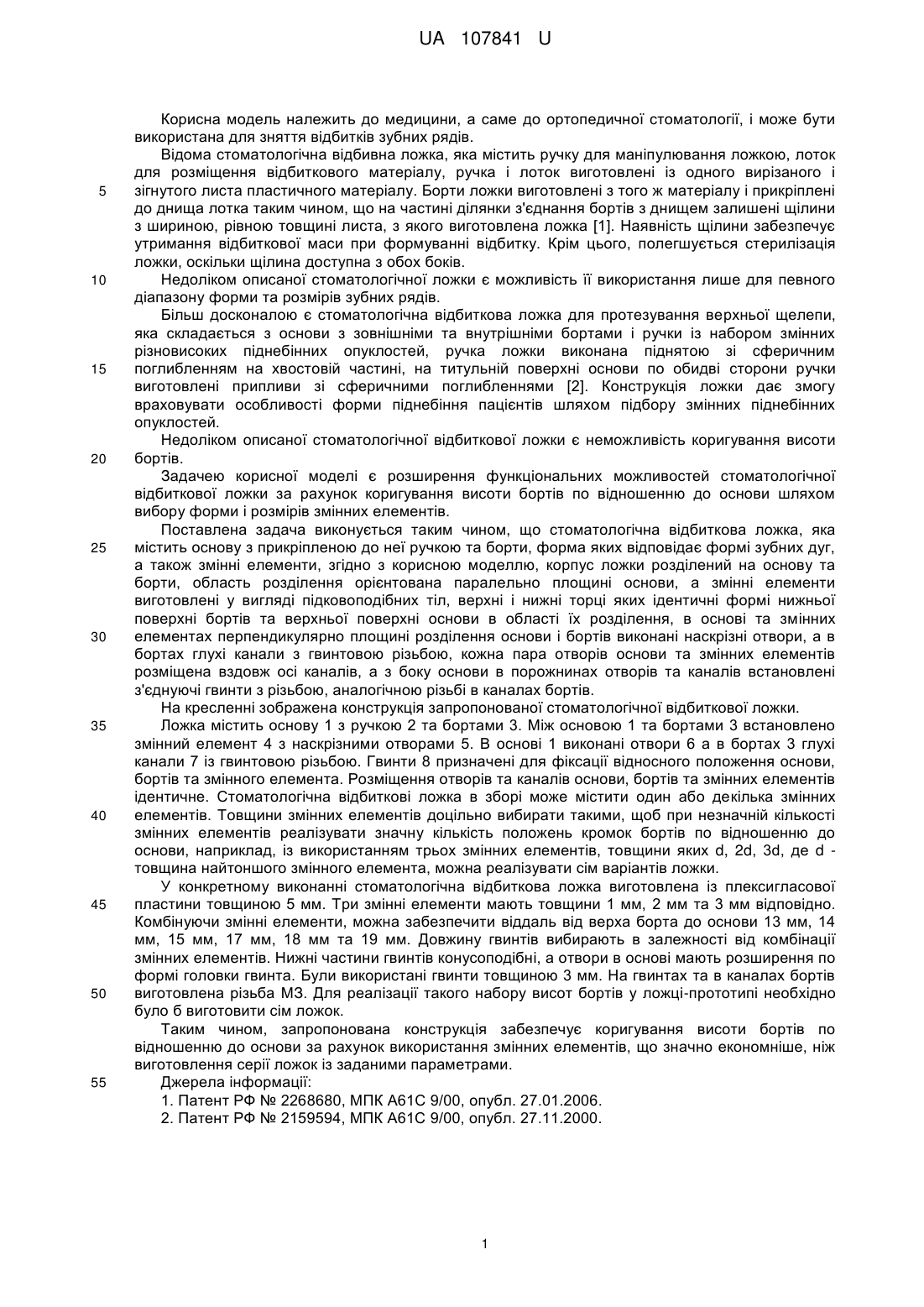

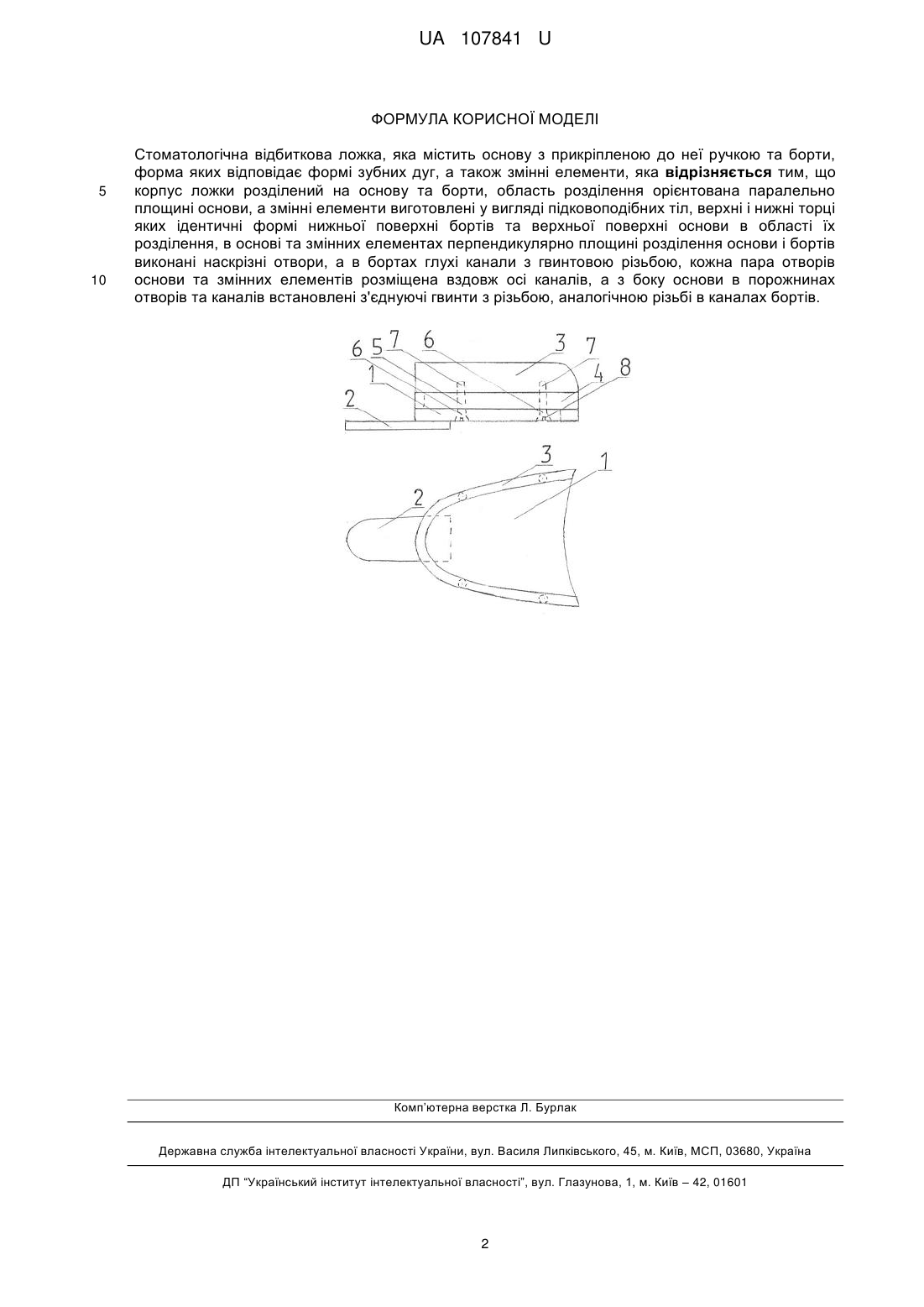

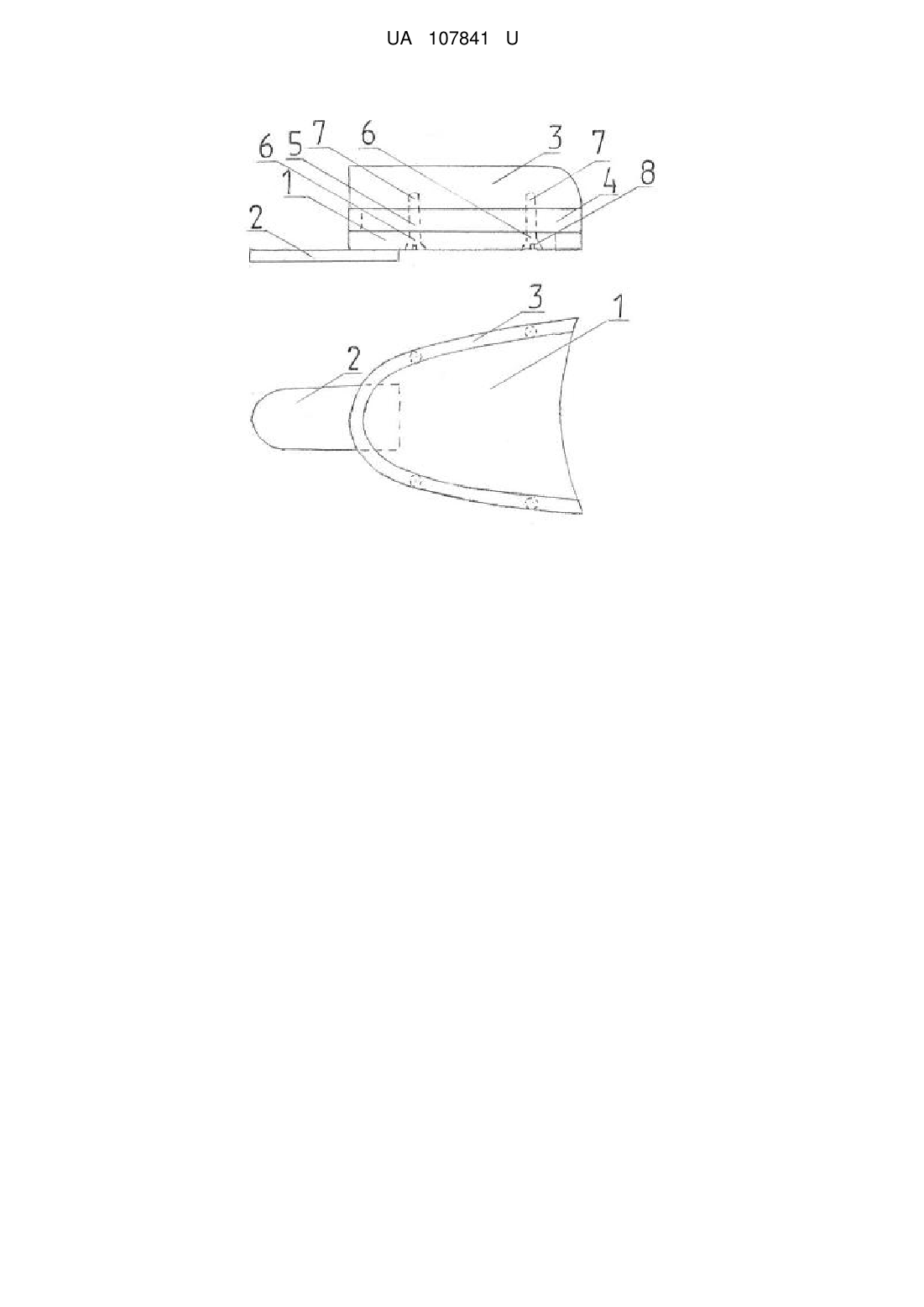

Реферат: Стоматологічна відбиткова ложка містить основу з прикріпленою до неї ручкою та борти, форма яких відповідає формі зубних дуг, а також змінні елементи. Корпус ложки розділений на основу та борти, область розділення орієнтована паралельно площині основи. Змінні елементи виготовлені у вигляді підковоподібних тіл, верхні і нижні торці яких ідентичні формі нижньої поверхні бортів та верхньої поверхні основи в області їх розділення. В основі та змінних елементах перпендикулярно площині розділення основи і бортів виконані наскрізні отвори, а в бортах глухі канали з гвинтовою різьбою. Кожна пара отворів основи та змінних елементів розміщена вздовж осі каналів. З боку основи в порожнинах отворів та каналів встановлені з'єднуючі гвинти з різьбою, аналогічною різьбі в каналах бортів. UA 107841 U (54) СТОМАТОЛОГІЧНА ВІДБИТКОВА ЛОЖКА UA 107841 U UA 107841 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до ортопедичної стоматології, і може бути використана для зняття відбитків зубних рядів. Відома стоматологічна відбивна ложка, яка містить ручку для маніпулювання ложкою, лоток для розміщення відбиткового матеріалу, ручка і лоток виготовлені із одного вирізаного і зігнутого листа пластичного матеріалу. Борти ложки виготовлені з того ж матеріалу і прикріплені до днища лотка таким чином, що на частині ділянки з'єднання бортів з днищем залишені щілини з шириною, рівною товщині листа, з якого виготовлена ложка [1]. Наявність щілини забезпечує утримання відбиткової маси при формуванні відбитку. Крім цього, полегшується стерилізація ложки, оскільки щілина доступна з обох боків. Недоліком описаної стоматологічної ложки є можливість її використання лише для певного діапазону форми та розмірів зубних рядів. Більш досконалою є стоматологічна відбиткова ложка для протезування верхньої щелепи, яка складається з основи з зовнішніми та внутрішніми бортами і ручки із набором змінних різновисоких піднебінних опуклостей, ручка ложки виконана піднятою зі сферичним поглибленням на хвостовій частині, на титульній поверхні основи по обидві сторони ручки виготовлені припливи зі сферичними поглибленнями [2]. Конструкція ложки дає змогу враховувати особливості форми піднебіння пацієнтів шляхом підбору змінних піднебінних опуклостей. Недоліком описаної стоматологічної відбиткової ложки є неможливість коригування висоти бортів. Задачею корисної моделі є розширення функціональних можливостей стоматологічної відбиткової ложки за рахунок коригування висоти бортів по відношенню до основи шляхом вибору форми і розмірів змінних елементів. Поставлена задача виконується таким чином, що стоматологічна відбиткова ложка, яка містить основу з прикріпленою до неї ручкою та борти, форма яких відповідає формі зубних дуг, а також змінні елементи, згідно з корисною моделлю, корпус ложки розділений на основу та борти, область розділення орієнтована паралельно площині основи, а змінні елементи виготовлені у вигляді підковоподібних тіл, верхні і нижні торці яких ідентичні формі нижньої поверхні бортів та верхньої поверхні основи в області їх розділення, в основі та змінних елементах перпендикулярно площині розділення основи і бортів виконані наскрізні отвори, а в бортах глухі канали з гвинтовою різьбою, кожна пара отворів основи та змінних елементів розміщена вздовж осі каналів, а з боку основи в порожнинах отворів та каналів встановлені з'єднуючі гвинти з різьбою, аналогічною різьбі в каналах бортів. На кресленні зображена конструкція запропонованої стоматологічної відбиткової ложки. Ложка містить основу 1 з ручкою 2 та бортами 3. Між основою 1 та бортами 3 встановлено змінний елемент 4 з наскрізними отворами 5. В основі 1 виконані отвори 6 а в бортах 3 глухі канали 7 із гвинтовою різьбою. Гвинти 8 призначені для фіксації відносного положення основи, бортів та змінного елемента. Розміщення отворів та каналів основи, бортів та змінних елементів ідентичне. Стоматологічна відбиткові ложка в зборі може містити один або декілька змінних елементів. Товщини змінних елементів доцільно вибирати такими, щоб при незначній кількості змінних елементів реалізувати значну кількість положень кромок бортів по відношенню до основи, наприклад, із використанням трьох змінних елементів, товщини яких d, 2d, 3d, де d товщина найтоншого змінного елемента, можна реалізувати сім варіантів ложки. У конкретному виконанні стоматологічна відбиткова ложка виготовлена із плексигласової пластини товщиною 5 мм. Три змінні елементи мають товщини 1 мм, 2 мм та 3 мм відповідно. Комбінуючи змінні елементи, можна забезпечити віддаль від верха борта до основи 13 мм, 14 мм, 15 мм, 17 мм, 18 мм та 19 мм. Довжину гвинтів вибирають в залежності від комбінації змінних елементів. Нижні частини гвинтів конусоподібні, а отвори в основі мають розширення по формі головки гвинта. Були використані гвинти товщиною 3 мм. На гвинтах та в каналах бортів виготовлена різьба МЗ. Для реалізації такого набору висот бортів у ложці-прототипі необхідно було б виготовити сім ложок. Таким чином, запропонована конструкція забезпечує коригування висоти бортів по відношенню до основи за рахунок використання змінних елементів, що значно економніше, ніж виготовлення серії ложок із заданими параметрами. Джерела інформації: 1. Патент РФ № 2268680, МПК А61С 9/00, опубл. 27.01.2006. 2. Патент РФ № 2159594, МПК А61С 9/00, опубл. 27.11.2000. 1 UA 107841 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Стоматологічна відбиткова ложка, яка містить основу з прикріпленою до неї ручкою та борти, форма яких відповідає формі зубних дуг, а також змінні елементи, яка відрізняється тим, що корпус ложки розділений на основу та борти, область розділення орієнтована паралельно площині основи, а змінні елементи виготовлені у вигляді підковоподібних тіл, верхні і нижні торці яких ідентичні формі нижньої поверхні бортів та верхньої поверхні основи в області їх розділення, в основі та змінних елементах перпендикулярно площині розділення основи і бортів виконані наскрізні отвори, а в бортах глухі канали з гвинтовою різьбою, кожна пара отворів основи та змінних елементів розміщена вздовж осі каналів, а з боку основи в порожнинах отворів та каналів встановлені з'єднуючі гвинти з різьбою, аналогічною різьбі в каналах бортів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
