Теплоакумулюючий пристрій системи теплопостачання

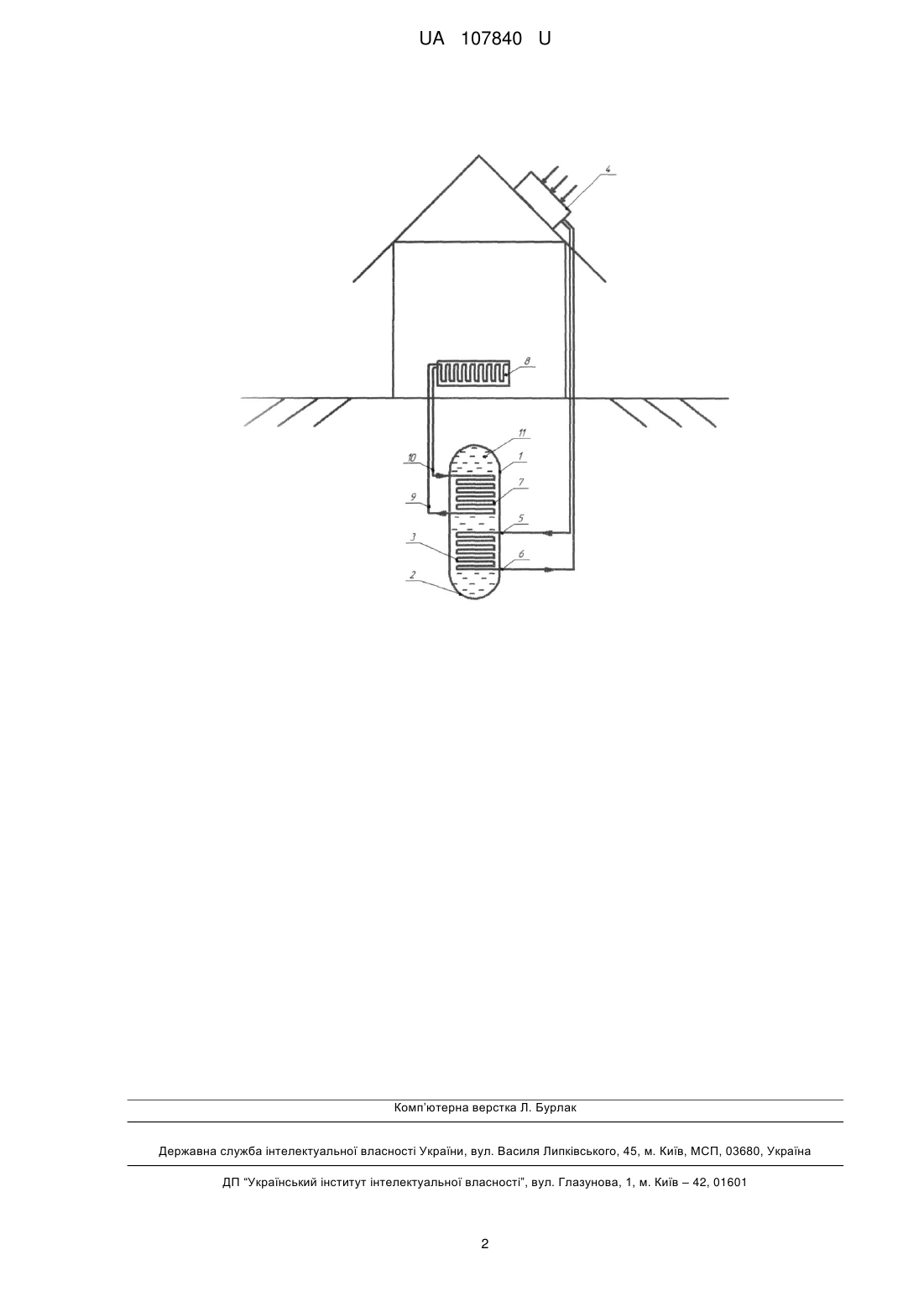

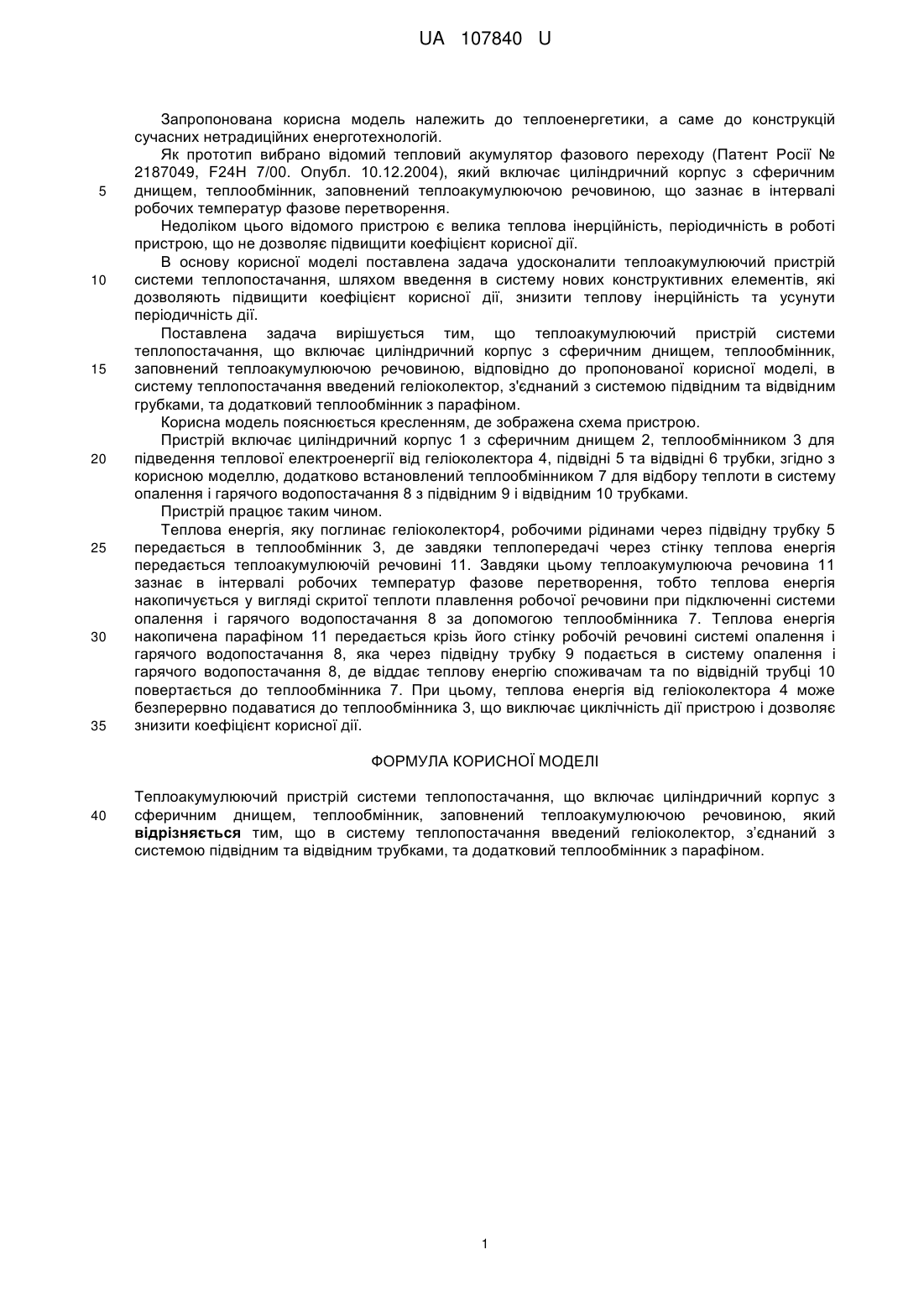

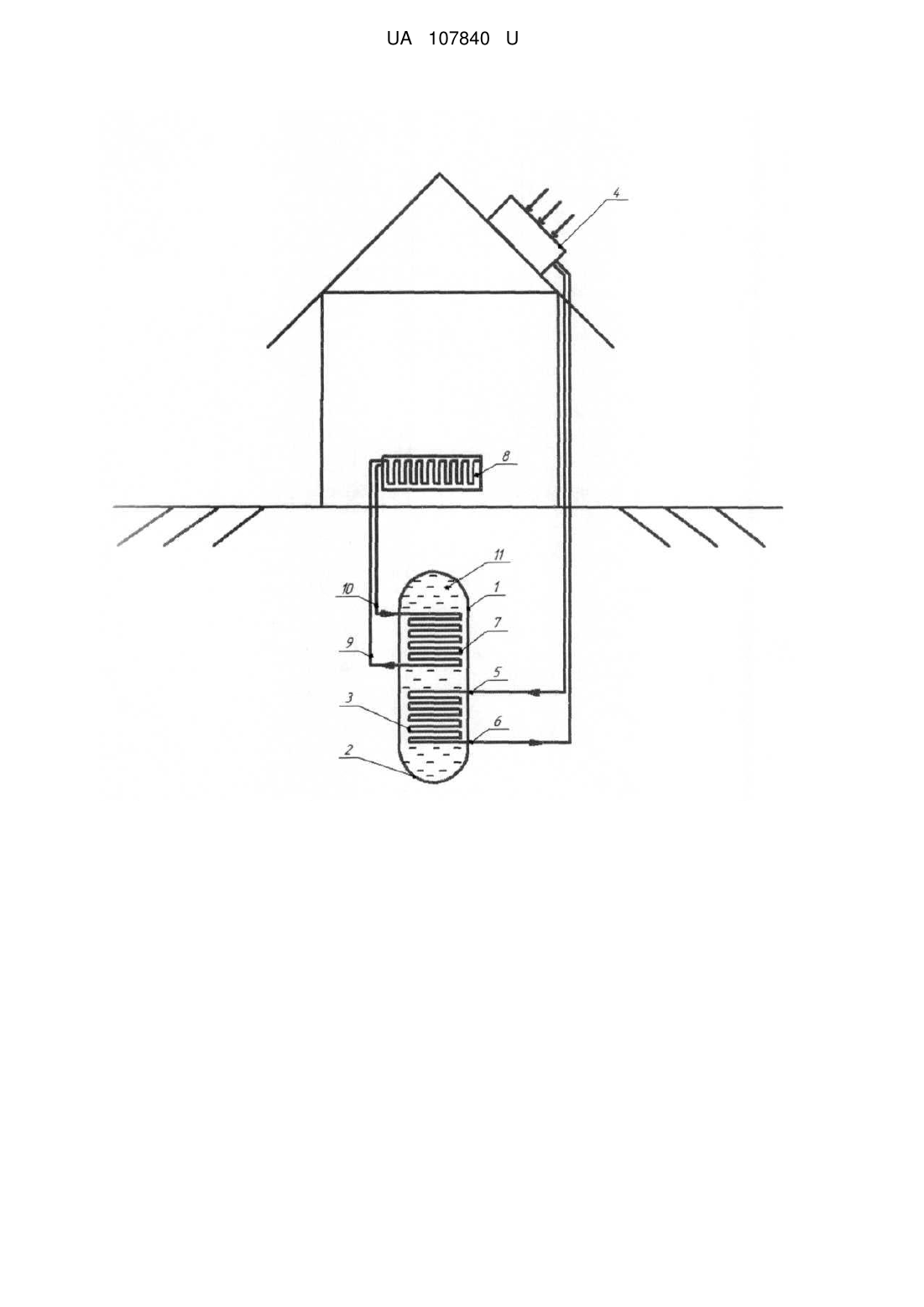

Реферат: Теплоакумулюючий пристрій системи теплопостачання включає циліндричний корпус з сферичним днищем, теплообмінник, заповнений теплоакумулюючою речовиною. В систему теплопостачання введений геліоколектор, з’єднаний з системою підвідним та відвідним трубками, та додатковий теплообмінник з парафіном. UA 107840 U (54) ТЕПЛОАКУМУЛЮЮЧИЙ ПРИСТРІЙ СИСТЕМИ ТЕПЛОПОСТАЧАННЯ UA 107840 U UA 107840 U 5 10 15 20 25 30 35 Запропонована корисна модель належить до теплоенергетики, а саме до конструкцій сучасних нетрадиційних енерготехнологій. Як прототип вибрано відомий тепловий акумулятор фазового переходу (Патент Росії № 2187049, F24Н 7/00. Опубл. 10.12.2004), який включає циліндричний корпус з сферичним днищем, теплообмінник, заповнений теплоакумулюючою речовиною, що зазнає в інтервалі робочих температур фазове перетворення. Недоліком цього відомого пристрою є велика теплова інерційність, періодичність в роботі пристрою, що не дозволяє підвищити коефіцієнт корисної дії. В основу корисної моделі поставлена задача удосконалити теплоакумулюючий пристрій системи теплопостачання, шляхом введення в систему нових конструктивних елементів, які дозволяють підвищити коефіцієнт корисної дії, знизити теплову інерційність та усунути періодичність дії. Поставлена задача вирішується тим, що теплоакумулюючий пристрій системи теплопостачання, що включає циліндричний корпус з сферичним днищем, теплообмінник, заповнений теплоакумулюючою речовиною, відповідно до пропонованої корисної моделі, в систему теплопостачання введений геліоколектор, з'єднаний з системою підвідним та відвідним грубками, та додатковий теплообмінник з парафіном. Корисна модель пояснюється кресленням, де зображена схема пристрою. Пристрій включає циліндричний корпус 1 з сферичним днищем 2, теплообмінником 3 для підведення теплової електроенергії від геліоколектора 4, підвідні 5 та відвідні 6 трубки, згідно з корисною моделлю, додатково встановлений теплообмінником 7 для відбору теплоти в систему опалення і гарячого водопостачання 8 з підвідним 9 і відвідним 10 трубками. Пристрій працює таким чином. Теплова енергія, яку поглинає геліоколектор4, робочими рідинами через підвідну трубку 5 передається в теплообмінник 3, де завдяки теплопередачі через стінку теплова енергія передається теплоакумулюючій речовині 11. Завдяки цьому теплоакумулююча речовина 11 зазнає в інтервалі робочих температур фазове перетворення, тобто теплова енергія накопичується у вигляді скритої теплоти плавлення робочої речовини при підключенні системи опалення і гарячого водопостачання 8 за допомогою теплообмінника 7. Теплова енергія накопичена парафіном 11 передається крізь його стінку робочій речовині системі опалення і гарячого водопостачання 8, яка через підвідну трубку 9 подається в систему опалення і гарячого водопостачання 8, де віддає теплову енергію споживачам та по відвідній трубці 10 повертається до теплообмінника 7. При цьому, теплова енергія від геліоколектора 4 може безперервно подаватися до теплообмінника 3, що виключає циклічність дії пристрою і дозволяє знизити коефіцієнт корисної дії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Теплоакумулюючий пристрій системи теплопостачання, що включає циліндричний корпус з сферичним днищем, теплообмінник, заповнений теплоакумулюючою речовиною, який відрізняється тим, що в систему теплопостачання введений геліоколектор, з’єднаний з системою підвідним та відвідним трубками, та додатковий теплообмінник з парафіном. 1 UA 107840 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
