Ложка для зняття стоматологічних відбитків

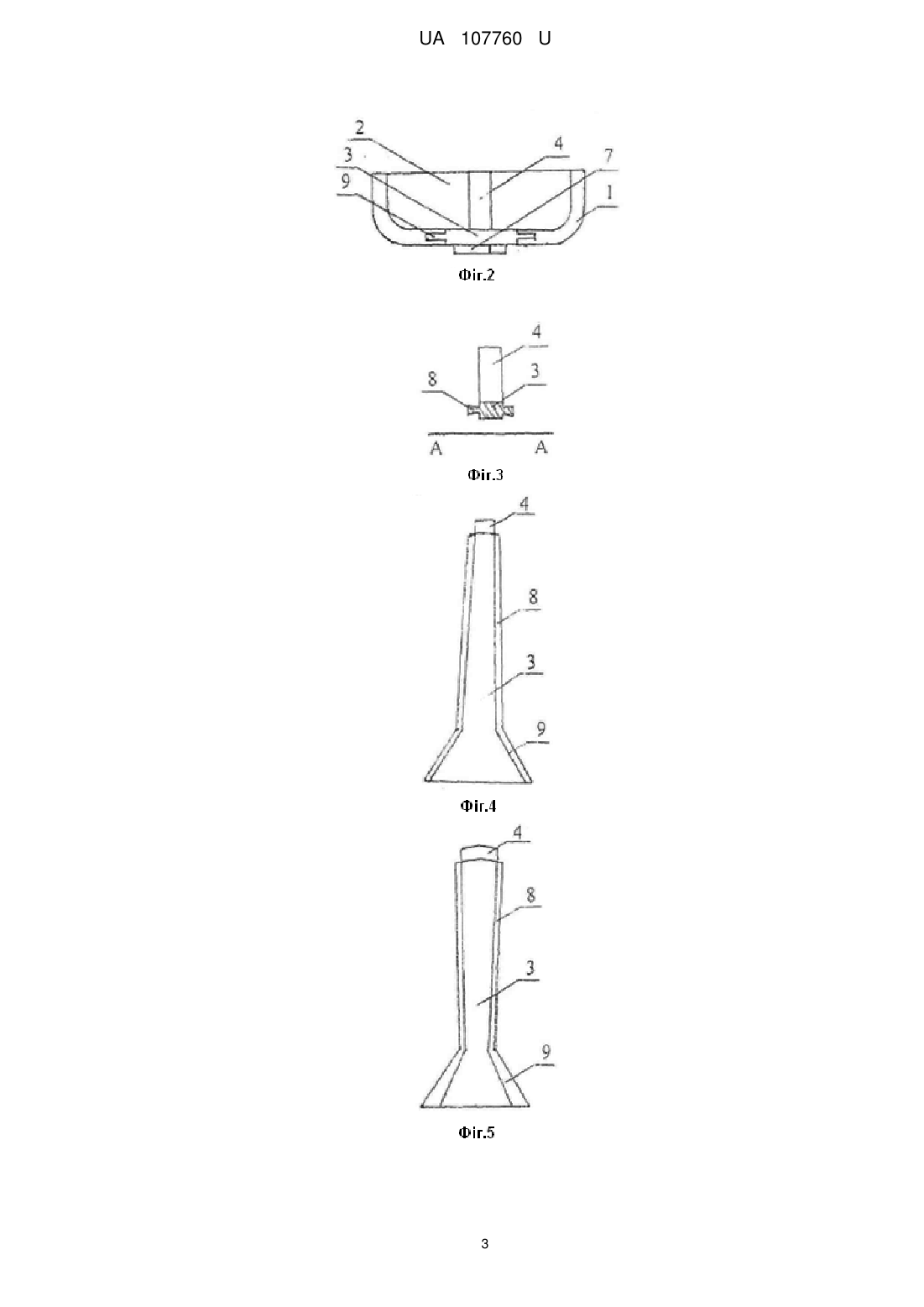

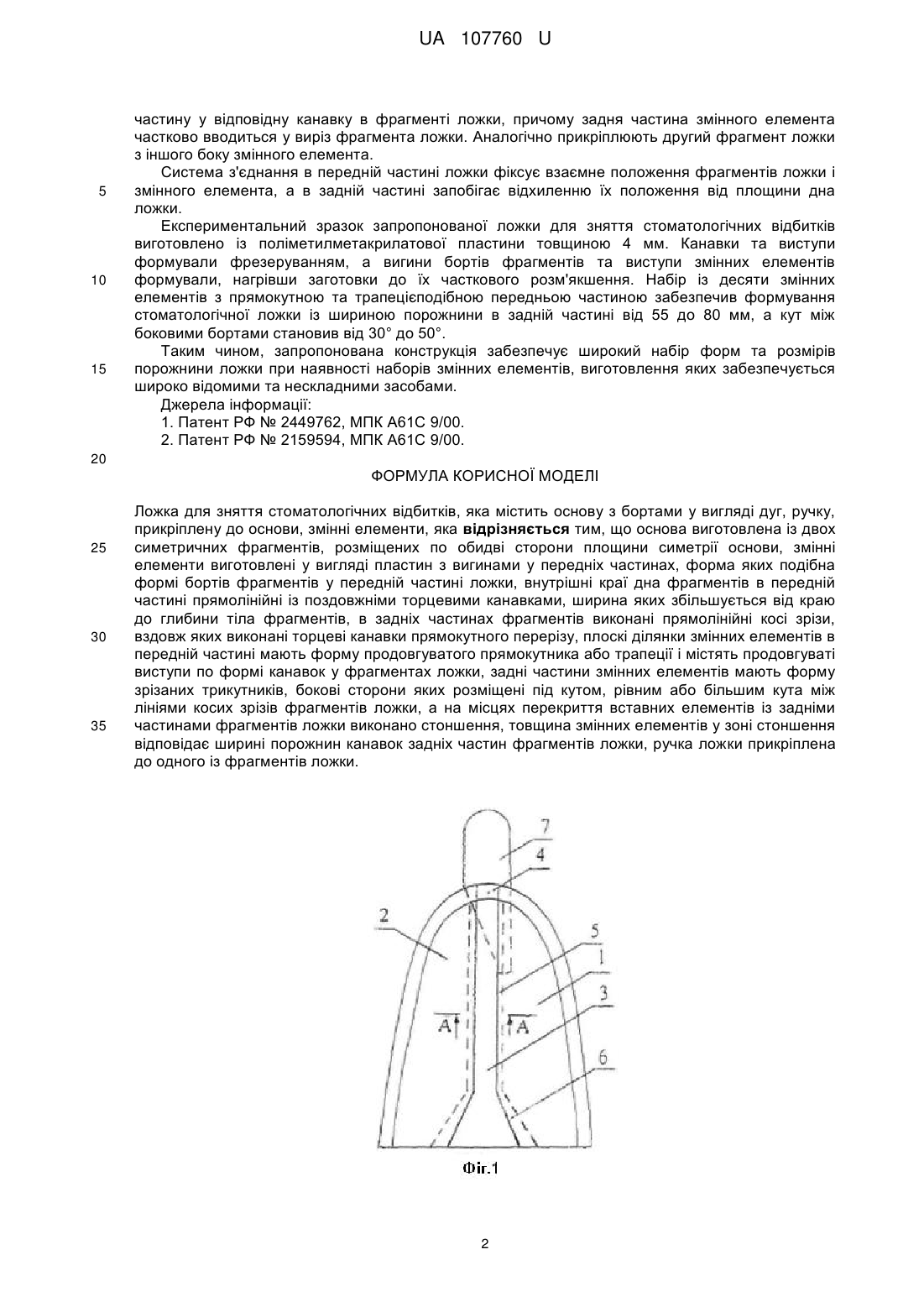

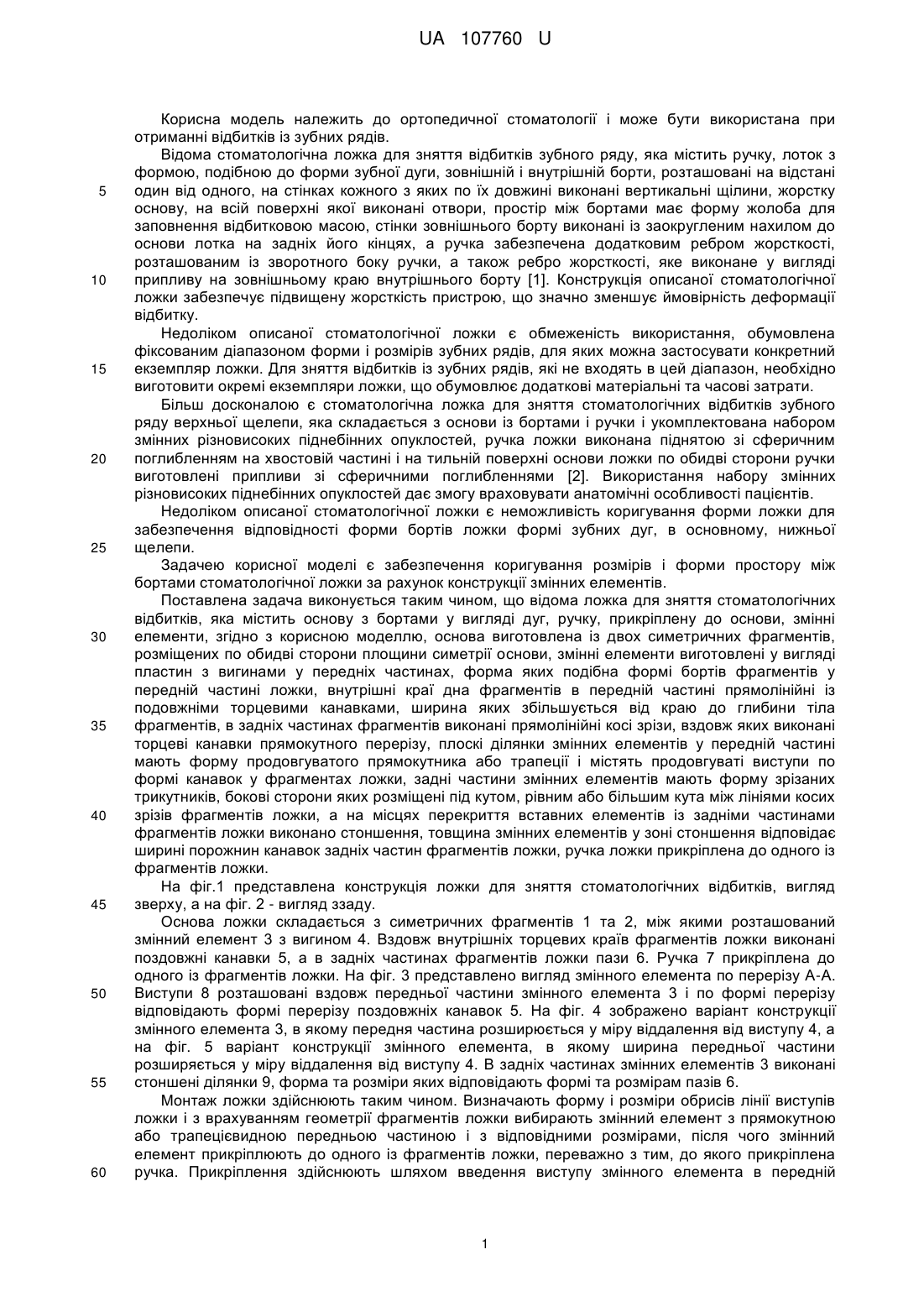

Реферат: Ложка для зняття стоматологічних відбитків містить основу з бортами у вигляді дуг, ручку, прикріплену до основи, змінні елементи. Основа виготовлена із двох симетричних фрагментів, розміщених по обидві сторони площини симетрії основи, змінні елементи виготовлені у вигляді пластин з вигинами у передніх частинах, форма яких подібна формі бортів фрагментів у передній частині ложки, внутрішні краї дна фрагментів в передній частині прямолінійні із поздовжніми торцевими канавками, ширина яких збільшується від краю до глибини тіла фрагментів. В задніх частинах фрагментів виконані прямолінійні косі зрізи, вздовж яких виконані торцеві канавки прямокутного перерізу, плоскі ділянки змінних елементів в передній частині мають форму продовгуватого прямокутника або трапеції і містять продовгуваті виступи по формі канавок у фрагментах ложки, задні частини змінних елементів мають форму зрізаних трикутників, бокові сторони яких розміщені під кутом, рівним або більшим кута між лініями косих зрізів фрагментів ложки, а на місцях перекриття вставних елементів із задніми частинами фрагментів ложки виконано стоншення, товщина змінних елементів у зоні стоншення відповідає ширині порожнин канавок задніх частин фрагментів ложки, ручка ложки прикріплена до одного із фрагментів ложки. UA 107760 U (54) ЛОЖКА ДЛЯ ЗНЯТТЯ СТОМАТОЛОГІЧНИХ ВІДБИТКІВ UA 107760 U UA 107760 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ортопедичної стоматології і може бути використана при отриманні відбитків із зубних рядів. Відома стоматологічна ложка для зняття відбитків зубного ряду, яка містить ручку, лоток з формою, подібною до форми зубної дуги, зовнішній і внутрішній борти, розташовані на відстані один від одного, на стінках кожного з яких по їх довжині виконані вертикальні щілини, жорстку основу, на всій поверхні якої виконані отвори, простір між бортами має форму жолоба для заповнення відбитковою масою, стінки зовнішнього борту виконані із заокругленим нахилом до основи лотка на задніх його кінцях, а ручка забезпечена додатковим ребром жорсткості, розташованим із зворотного боку ручки, а також ребро жорсткості, яке виконане у вигляді припливу на зовнішньому краю внутрішнього борту [1]. Конструкція описаної стоматологічної ложки забезпечує підвищену жорсткість пристрою, що значно зменшує ймовірність деформації відбитку. Недоліком описаної стоматологічної ложки є обмеженість використання, обумовлена фіксованим діапазоном форми і розмірів зубних рядів, для яких можна застосувати конкретний екземпляр ложки. Для зняття відбитків із зубних рядів, які не входять в цей діапазон, необхідно виготовити окремі екземпляри ложки, що обумовлює додаткові матеріальні та часові затрати. Більш досконалою є стоматологічна ложка для зняття стоматологічних відбитків зубного ряду верхньої щелепи, яка складається з основи із бортами і ручки і укомплектована набором змінних різновисоких піднебінних опуклостей, ручка ложки виконана піднятою зі сферичним поглибленням на хвостовій частині і на тильній поверхні основи ложки по обидві сторони ручки виготовлені припливи зі сферичними поглибленнями [2]. Використання набору змінних різновисоких піднебінних опуклостей дає змогу враховувати анатомічні особливості пацієнтів. Недоліком описаної стоматологічної ложки є неможливість коригування форми ложки для забезпечення відповідності форми бортів ложки формі зубних дуг, в основному, нижньої щелепи. Задачею корисної моделі є забезпечення коригування розмірів і форми простору між бортами стоматологічної ложки за рахунок конструкції змінних елементів. Поставлена задача виконується таким чином, що відома ложка для зняття стоматологічних відбитків, яка містить основу з бортами у вигляді дуг, ручку, прикріплену до основи, змінні елементи, згідно з корисною моделлю, основа виготовлена із двох симетричних фрагментів, розміщених по обидві сторони площини симетрії основи, змінні елементи виготовлені у вигляді пластин з вигинами у передніх частинах, форма яких подібна формі бортів фрагментів у передній частині ложки, внутрішні краї дна фрагментів в передній частині прямолінійні із подовжніми торцевими канавками, ширина яких збільшується від краю до глибини тіла фрагментів, в задніх частинах фрагментів виконані прямолінійні косі зрізи, вздовж яких виконані торцеві канавки прямокутного перерізу, плоскі ділянки змінних елементів у передній частині мають форму продовгуватого прямокутника або трапеції і містять продовгуваті виступи по формі канавок у фрагментах ложки, задні частини змінних елементів мають форму зрізаних трикутників, бокові сторони яких розміщені під кутом, рівним або більшим кута між лініями косих зрізів фрагментів ложки, а на місцях перекриття вставних елементів із задніми частинами фрагментів ложки виконано стоншення, товщина змінних елементів у зоні стоншення відповідає ширині порожнин канавок задніх частин фрагментів ложки, ручка ложки прикріплена до одного із фрагментів ложки. На фіг.1 представлена конструкція ложки для зняття стоматологічних відбитків, вигляд зверху, а на фіг. 2 - вигляд ззаду. Основа ложки складається з симетричних фрагментів 1 та 2, між якими розташований змінний елемент 3 з вигином 4. Вздовж внутрішніх торцевих країв фрагментів ложки виконані поздовжні канавки 5, а в задніх частинах фрагментів ложки пази 6. Ручка 7 прикріплена до одного із фрагментів ложки. На фіг. 3 представлено вигляд змінного елемента по перерізу А-А. Виступи 8 розташовані вздовж передньої частини змінного елемента 3 і по формі перерізу відповідають формі перерізу поздовжніх канавок 5. На фіг. 4 зображено варіант конструкції змінного елемента 3, в якому передня частина розширюється у міру віддалення від виступу 4, а на фіг. 5 варіант конструкції змінного елемента, в якому ширина передньої частини розширяється у міру віддалення від виступу 4. В задніх частинах змінних елементів 3 виконані стоншені ділянки 9, форма та розміри яких відповідають формі та розмірам пазів 6. Монтаж ложки здійснюють таким чином. Визначають форму і розміри обрисів лінії виступів ложки і з врахуванням геометрії фрагментів ложки вибирають змінний елемент з прямокутною або трапецієвидною передньою частиною і з відповідними розмірами, після чого змінний елемент прикріплюють до одного із фрагментів ложки, переважно з тим, до якого прикріплена ручка. Прикріплення здійснюють шляхом введення виступу змінного елемента в передній 1 UA 107760 U 5 10 15 частину у відповідну канавку в фрагменті ложки, причому задня частина змінного елемента частково вводиться у виріз фрагмента ложки. Аналогічно прикріплюють другий фрагмент ложки з іншого боку змінного елемента. Система з'єднання в передній частині ложки фіксує взаємне положення фрагментів ложки і змінного елемента, а в задній частині запобігає відхиленню їх положення від площини дна ложки. Експериментальний зразок запропонованої ложки для зняття стоматологічних відбитків виготовлено із поліметилметакрилатової пластини товщиною 4 мм. Канавки та виступи формували фрезеруванням, а вигини бортів фрагментів та виступи змінних елементів формували, нагрівши заготовки до їх часткового розм'якшення. Набір із десяти змінних елементів з прямокутною та трапецієподібною передньою частиною забезпечив формування стоматологічної ложки із шириною порожнини в задній частині від 55 до 80 мм, а кут між боковими бортами становив від 30° до 50°. Таким чином, запропонована конструкція забезпечує широкий набір форм та розмірів порожнини ложки при наявності наборів змінних елементів, виготовлення яких забезпечується широко відомими та нескладними засобами. Джерела інформації: 1. Патент РФ № 2449762, МПК А61С 9/00. 2. Патент РФ № 2159594, МПК А61С 9/00. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Ложка для зняття стоматологічних відбитків, яка містить основу з бортами у вигляді дуг, ручку, прикріплену до основи, змінні елементи, яка відрізняється тим, що основа виготовлена із двох симетричних фрагментів, розміщених по обидві сторони площини симетрії основи, змінні елементи виготовлені у вигляді пластин з вигинами у передніх частинах, форма яких подібна формі бортів фрагментів у передній частині ложки, внутрішні краї дна фрагментів в передній частині прямолінійні із поздовжніми торцевими канавками, ширина яких збільшується від краю до глибини тіла фрагментів, в задніх частинах фрагментів виконані прямолінійні косі зрізи, вздовж яких виконані торцеві канавки прямокутного перерізу, плоскі ділянки змінних елементів в передній частині мають форму продовгуватого прямокутника або трапеції і містять продовгуваті виступи по формі канавок у фрагментах ложки, задні частини змінних елементів мають форму зрізаних трикутників, бокові сторони яких розміщені під кутом, рівним або більшим кута між лініями косих зрізів фрагментів ложки, а на місцях перекриття вставних елементів із задніми частинами фрагментів ложки виконано стоншення, товщина змінних елементів у зоні стоншення відповідає ширині порожнин канавок задніх частин фрагментів ложки, ручка ложки прикріплена до одного із фрагментів ложки. 2 UA 107760 U 3 UA 107760 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
