Зволожувач повітря

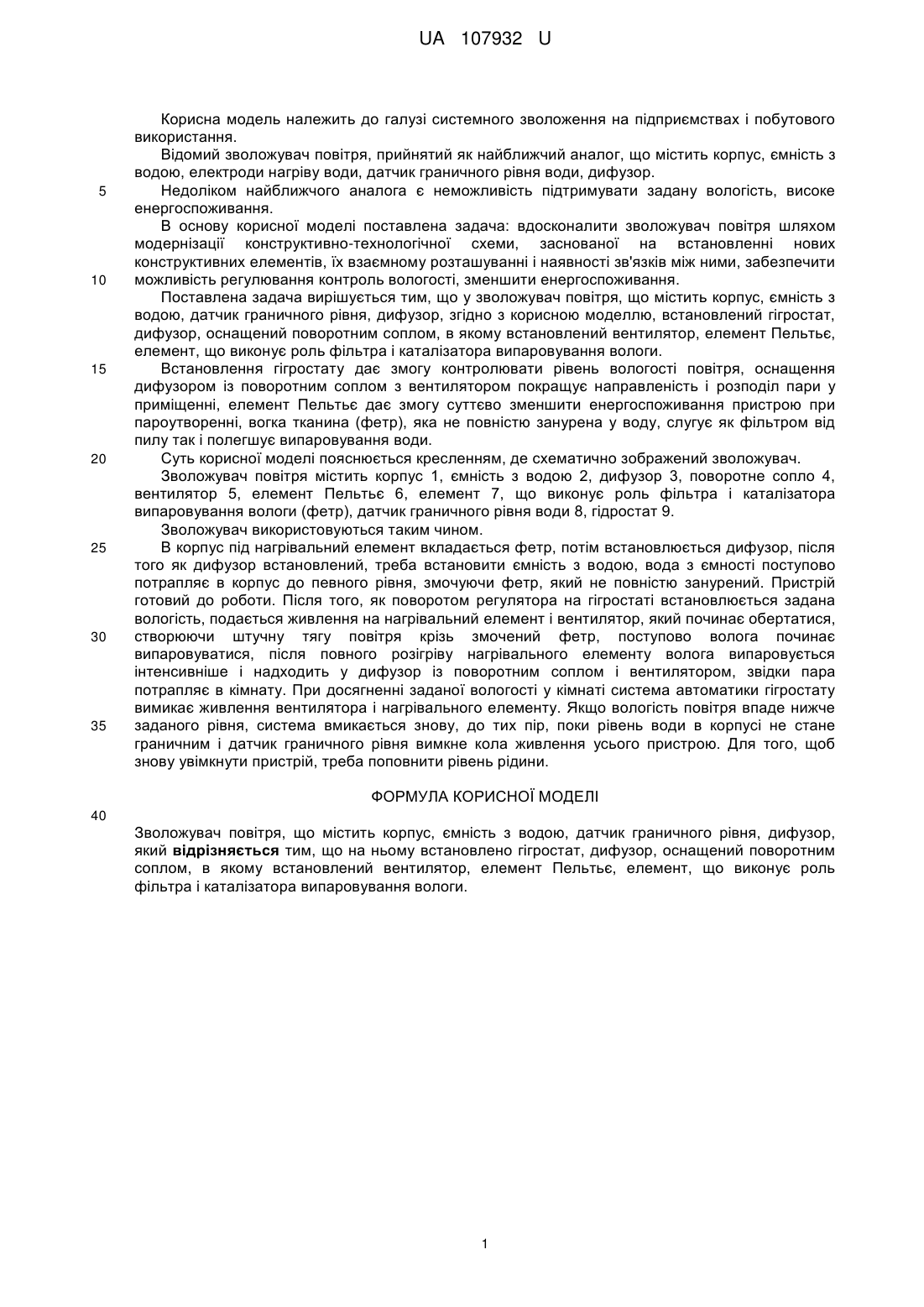

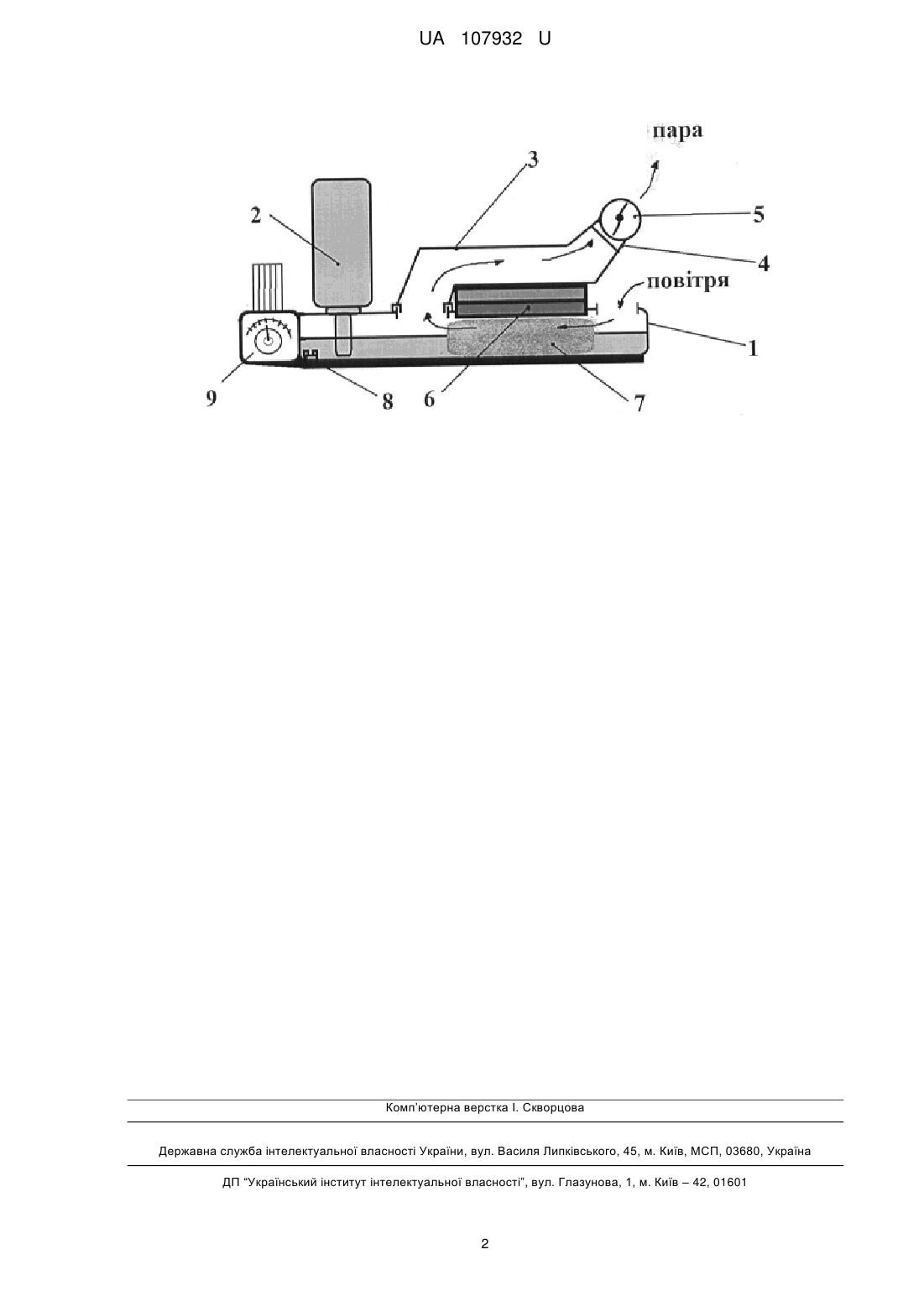

Реферат: Зволожувач повітря містить корпус, ємність з водою, датчик граничного рівня, дифузор. На зволожувачі встановлено гігростат, дифузор, оснащений поворотним соплом, в якому встановлений вентилятор, елемент Пельтьє, елемент, що виконує роль фільтра і каталізатора випаровування вологи. UA 107932 U (54) ЗВОЛОЖУВАЧ ПОВІТРЯ UA 107932 U UA 107932 U 5 10 15 20 25 30 35 Корисна модель належить до галузі системного зволоження на підприємствах і побутового використання. Відомий зволожувач повітря, прийнятий як найближчий аналог, що містить корпус, ємність з водою, електроди нагріву води, датчик граничного рівня води, дифузор. Недоліком найближчого аналога є неможливість підтримувати задану вологість, високе енергоспоживання. В основу корисної моделі поставлена задача: вдосконалити зволожувач повітря шляхом модернізації конструктивно-технологічної схеми, заснованої на встановленні нових конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечити можливість регулювання контроль вологості, зменшити енергоспоживання. Поставлена задача вирішується тим, що у зволожувач повітря, що містить корпус, ємність з водою, датчик граничного рівня, дифузор, згідно з корисною моделлю, встановлений гігростат, дифузор, оснащений поворотним соплом, в якому встановлений вентилятор, елемент Пельтьє, елемент, що виконує роль фільтра і каталізатора випаровування вологи. Встановлення гігростату дає змогу контролювати рівень вологості повітря, оснащення дифузором із поворотним соплом з вентилятором покращує направленість і розподіл пари у приміщенні, елемент Пельтьє дає змогу суттєво зменшити енергоспоживання пристрою при пароутворенні, вогка тканина (фетр), яка не повністю занурена у воду, слугує як фільтром від пилу так і полегшує випаровування води. Суть корисної моделі пояснюється кресленням, де схематично зображений зволожувач. Зволожувач повітря містить корпус 1, ємність з водою 2, дифузор 3, поворотне сопло 4, вентилятор 5, елемент Пельтьє 6, елемент 7, що виконує роль фільтра і каталізатора випаровування вологи (фетр), датчик граничного рівня води 8, гідростат 9. Зволожувач використовуються таким чином. В корпус під нагрівальний елемент вкладається фетр, потім встановлюється дифузор, після того як дифузор встановлений, треба встановити ємність з водою, вода з ємності поступово потрапляє в корпус до певного рівня, змочуючи фетр, який не повністю занурений. Пристрій готовий до роботи. Після того, як поворотом регулятора на гігростаті встановлюється задана вологість, подається живлення на нагрівальний елемент і вентилятор, який починає обертатися, створюючи штучну тягу повітря крізь змочений фетр, поступово волога починає випаровуватися, після повного розігріву нагрівального елементу волога випаровується інтенсивніше і надходить у дифузор із поворотним соплом і вентилятором, звідки пара потрапляє в кімнату. При досягненні заданої вологості у кімнаті система автоматики гігростату вимикає живлення вентилятора і нагрівального елементу. Якщо вологість повітря впаде нижче заданого рівня, система вмикається знову, до тих пір, поки рівень води в корпусі не стане граничним і датчик граничного рівня вимкне кола живлення усього пристрою. Для того, щоб знову увімкнути пристрій, треба поповнити рівень рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Зволожувач повітря, що містить корпус, ємність з водою, датчик граничного рівня, дифузор, який відрізняється тим, що на ньому встановлено гігростат, дифузор, оснащений поворотним соплом, в якому встановлений вентилятор, елемент Пельтьє, елемент, що виконує роль фільтра і каталізатора випаровування вологи. 1 UA 107932 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
