Перетворювач енергії

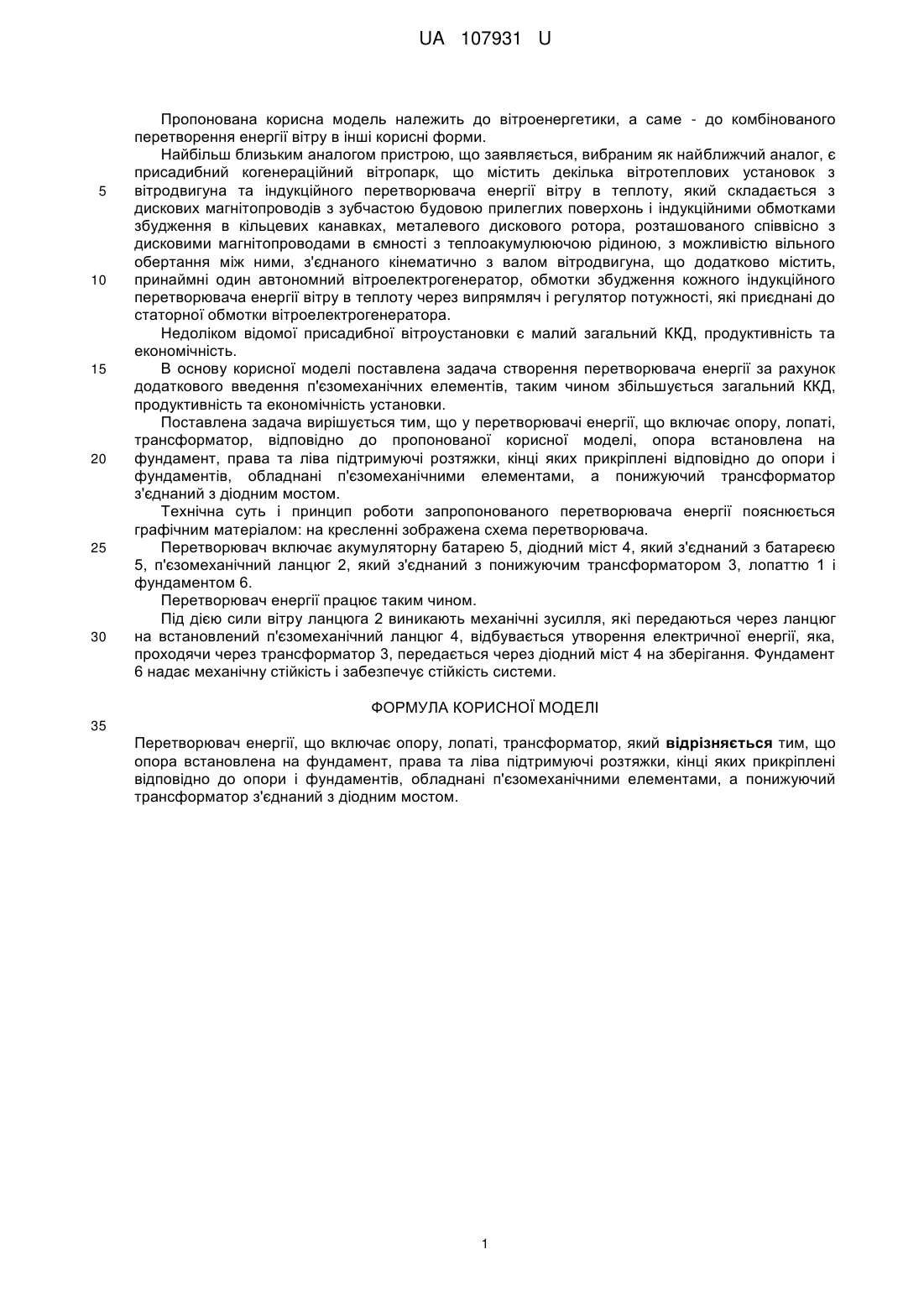

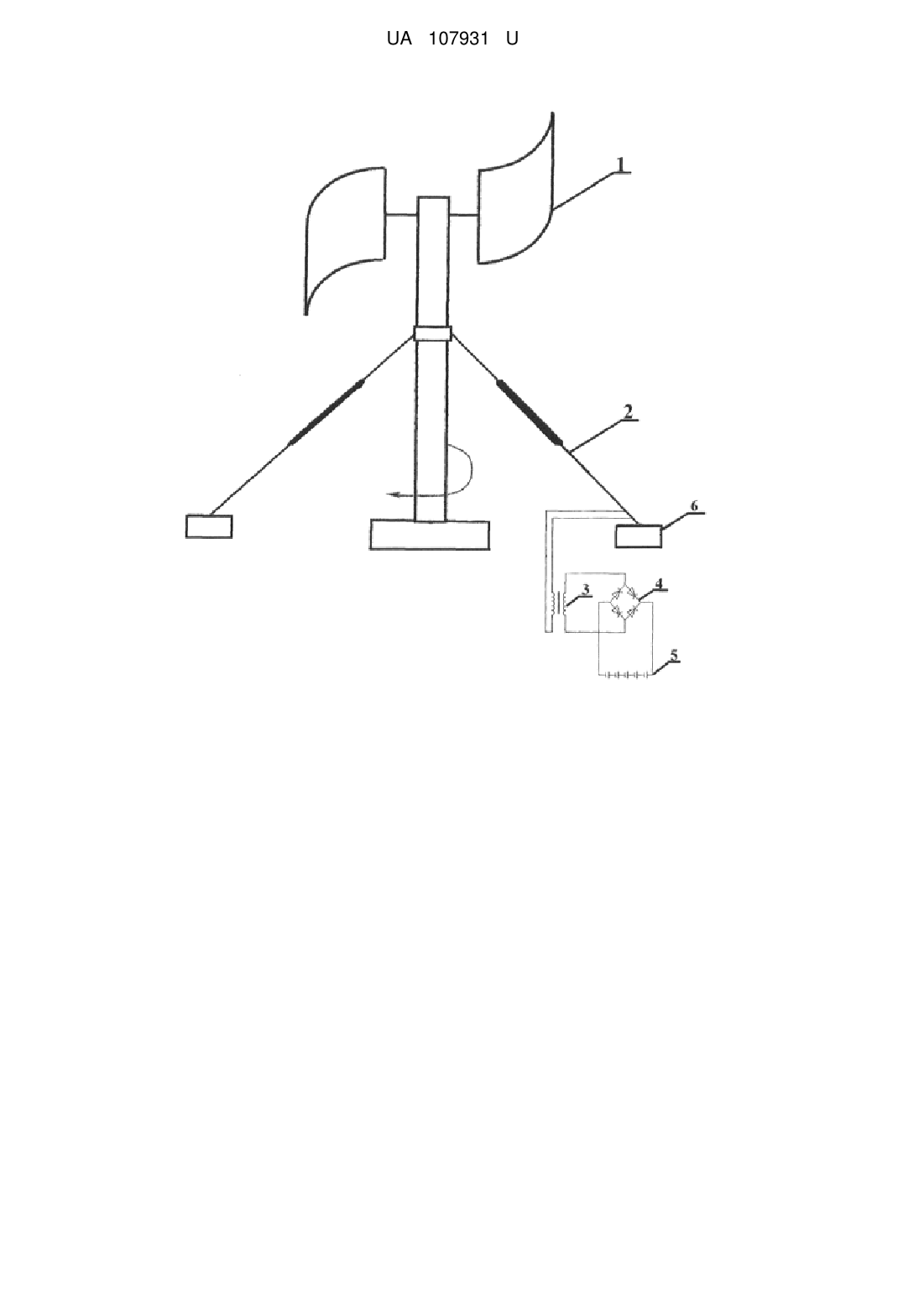

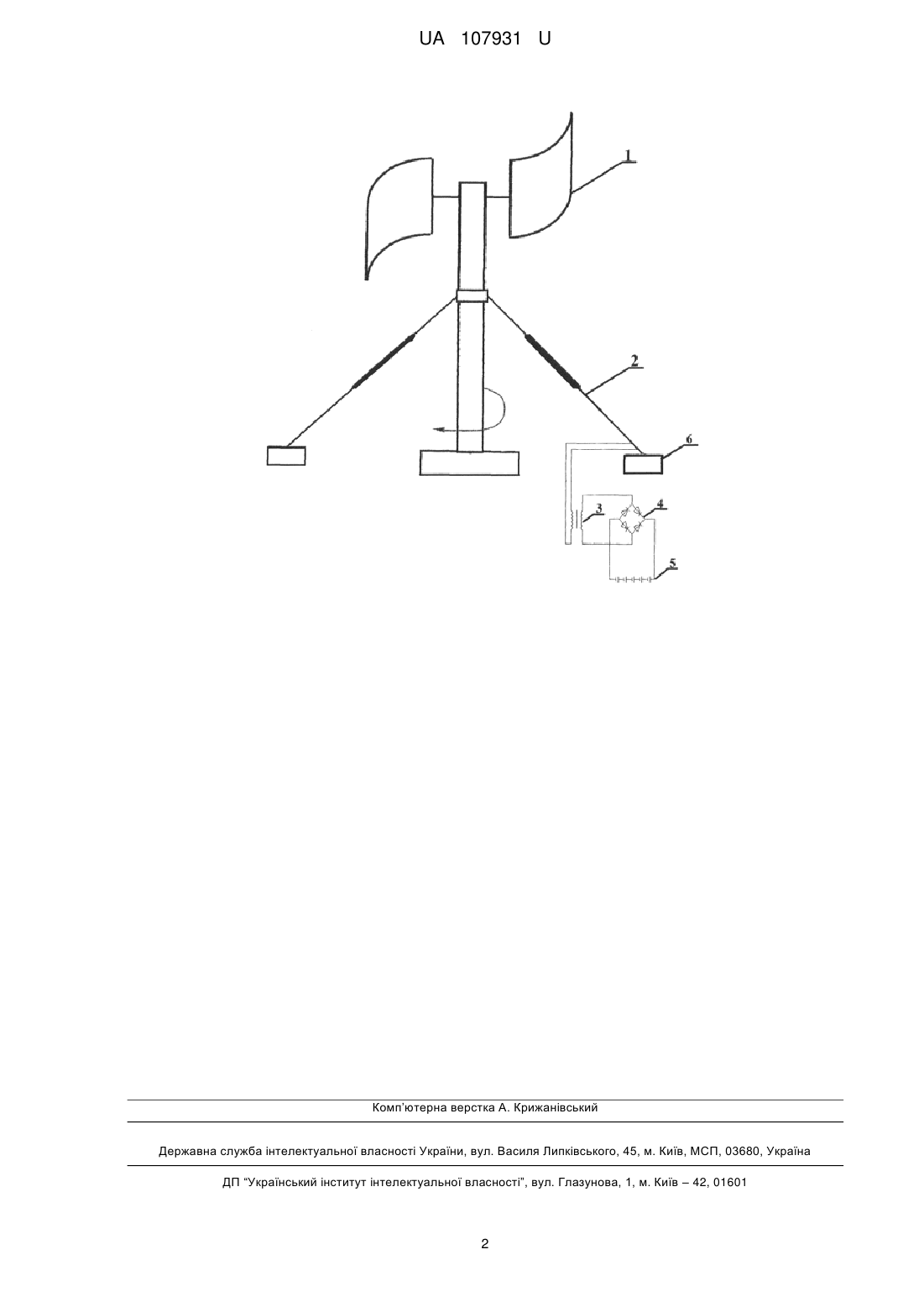

Реферат: Перетворювач енергії включає опору, лопаті, трансформатор. Опора встановлена на фундамент, права та ліва підтримуючі розтяжки, кінці яких прикріплені відповідно до опори і фундаментів, обладнані п'єзомеханічними елементами, а понижуючий трансформатор з'єднаний з діодним мостом. UA 107931 U (12) UA 107931 U UA 107931 U 5 10 15 20 25 30 Пропонована корисна модель належить до вітроенергетики, а саме - до комбінованого перетворення енергії вітру в інші корисні форми. Найбільш близьким аналогом пристрою, що заявляється, вибраним як найближчий аналог, є присадибний когенераційний вітропарк, що містить декілька вітротеплових установок з вітродвигуна та індукційного перетворювача енергії вітру в теплоту, який складається з дискових магнітопроводів з зубчастою будовою прилеглих поверхонь і індукційними обмотками збудження в кільцевих канавках, металевого дискового ротора, розташованого співвісно з дисковими магнітопроводами в ємності з теплоакумулюючою рідиною, з можливістю вільного обертання між ними, з'єднаного кінематично з валом вітродвигуна, що додатково містить, принаймні один автономний вітроелектрогенератор, обмотки збудження кожного індукційного перетворювача енергії вітру в теплоту через випрямляч і регулятор потужності, які приєднані до статорної обмотки вітроелектрогенератора. Недоліком відомої присадибної вітроустановки є малий загальний ККД, продуктивність та економічність. В основу корисної моделі поставлена задача створення перетворювача енергії за рахунок додаткового введення п'єзомеханічних елементів, таким чином збільшується загальний ККД, продуктивність та економічність установки. Поставлена задача вирішується тим, що у перетворювачі енергії, що включає опору, лопаті, трансформатор, відповідно до пропонованої корисної моделі, опора встановлена на фундамент, права та ліва підтримуючі розтяжки, кінці яких прикріплені відповідно до опори і фундаментів, обладнані п'єзомеханічними елементами, а понижуючий трансформатор з'єднаний з діодним мостом. Технічна суть і принцип роботи запропонованого перетворювача енергії пояснюється графічним матеріалом: на кресленні зображена схема перетворювача. Перетворювач включає акумуляторну батарею 5, діодний міст 4, який з'єднаний з батареєю 5, п'єзомеханічний ланцюг 2, який з'єднаний з понижуючим трансформатором 3, лопаттю 1 і фундаментом 6. Перетворювач енергії працює таким чином. Під дією сили вітру ланцюга 2 виникають механічні зусилля, які передаються через ланцюг на встановлений п'єзомеханічний ланцюг 4, відбувається утворення електричної енергії, яка, проходячи через трансформатор 3, передається через діодний міст 4 на зберігання. Фундамент 6 надає механічну стійкість і забезпечує стійкість системи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Перетворювач енергії, що включає опору, лопаті, трансформатор, який відрізняється тим, що опора встановлена на фундамент, права та ліва підтримуючі розтяжки, кінці яких прикріплені відповідно до опори і фундаментів, обладнані п'єзомеханічними елементами, а понижуючий трансформатор з'єднаний з діодним мостом. 1 UA 107931 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
