Тест-шкала для дослідження якості відтворення елементів шрифту брайля

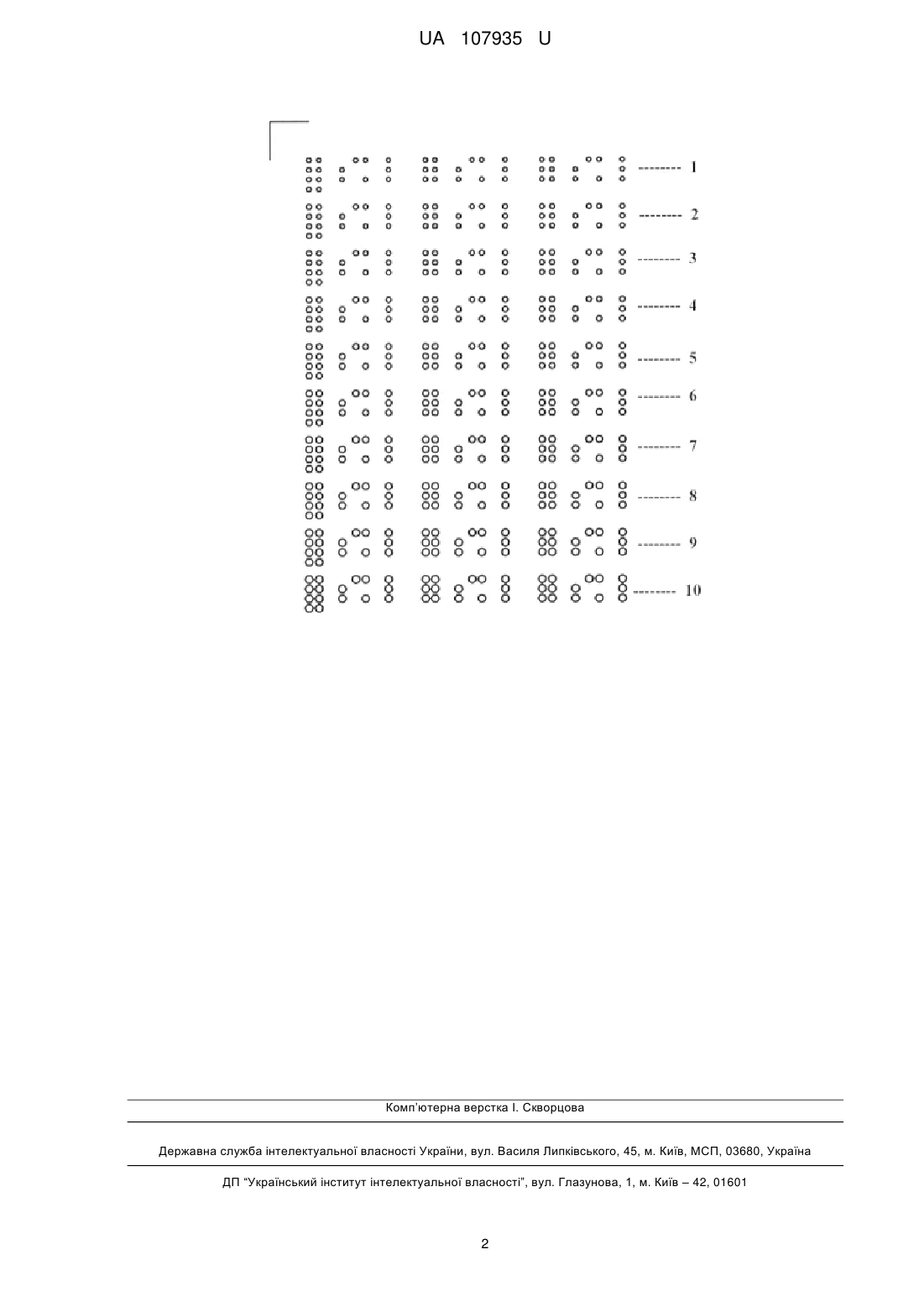

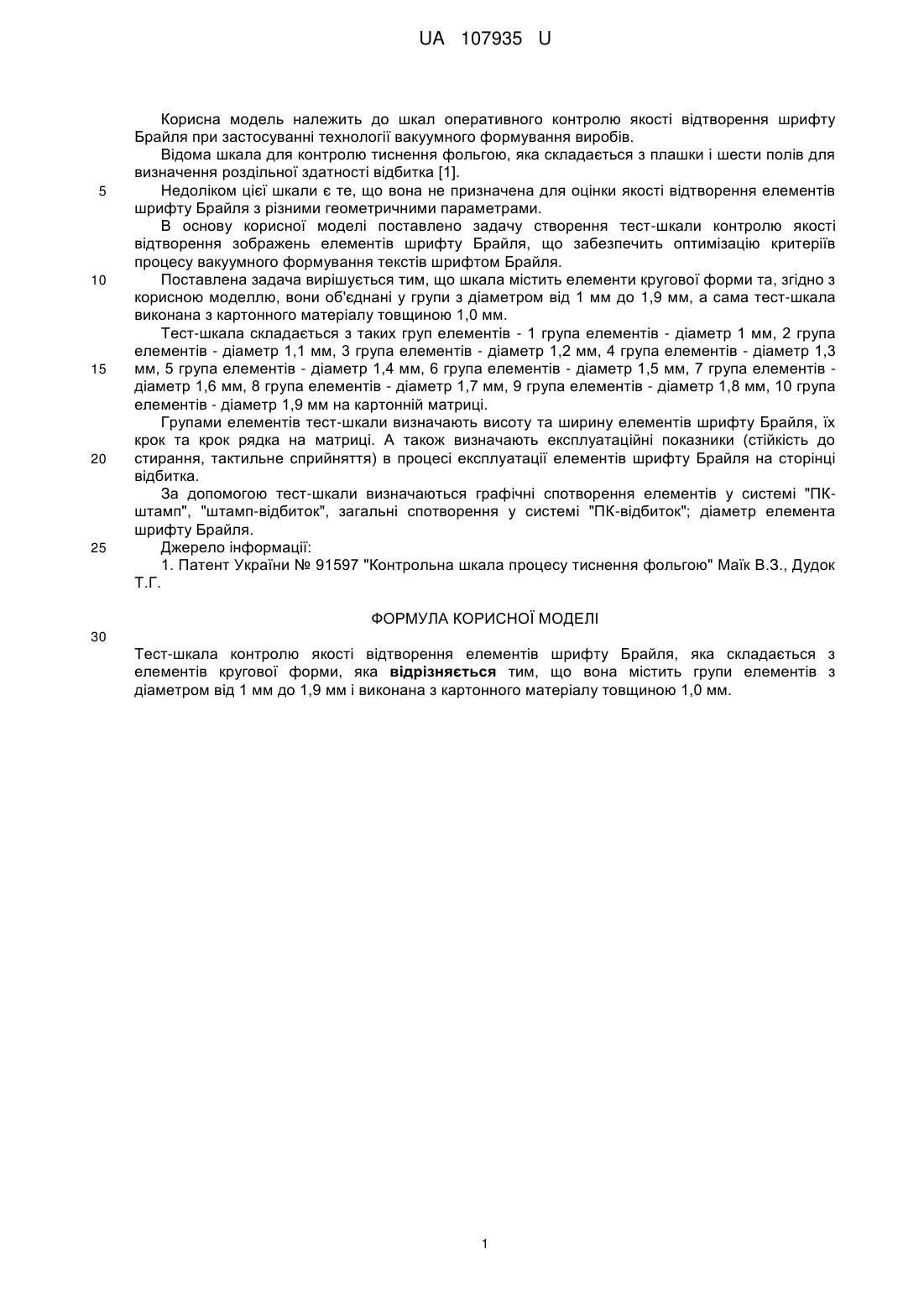

Реферат: UA 107935 U UA 107935 U 5 10 15 20 25 Корисна модель належить до шкал оперативного контролю якості відтворення шрифту Брайля при застосуванні технології вакуумного формування виробів. Відома шкала для контролю тиснення фольгою, яка складається з плашки і шести полів для визначення роздільної здатності відбитка [1]. Недоліком цієї шкали є те, що вона не призначена для оцінки якості відтворення елементів шрифту Брайля з різними геометричними параметрами. В основу корисної моделі поставлено задачу створення тест-шкали контролю якості відтворення зображень елементів шрифту Брайля, що забезпечить оптимізацію критеріїв процесу вакуумного формування текстів шрифтом Брайля. Поставлена задача вирішується тим, що шкала містить елементи кругової форми та, згідно з корисною моделлю, вони об'єднані у групи з діаметром від 1 мм до 1,9 мм, а сама тест-шкала виконана з картонного матеріалу товщиною 1,0 мм. Тест-шкала складається з таких груп елементів - 1 група елементів - діаметр 1 мм, 2 група елементів - діаметр 1,1 мм, 3 група елементів - діаметр 1,2 мм, 4 група елементів - діаметр 1,3 мм, 5 група елементів - діаметр 1,4 мм, 6 група елементів - діаметр 1,5 мм, 7 група елементів діаметр 1,6 мм, 8 група елементів - діаметр 1,7 мм, 9 група елементів - діаметр 1,8 мм, 10 група елементів - діаметр 1,9 мм на картонній матриці. Групами елементів тест-шкали визначають висоту та ширину елементів шрифту Брайля, їх крок та крок рядка на матриці. А також визначають експлуатаційні показники (стійкість до стирання, тактильне сприйняття) в процесі експлуатації елементів шрифту Брайля на сторінці відбитка. За допомогою тест-шкали визначаються графічні спотворення елементів у системі "ПКштамп", "штамп-відбиток", загальні спотворення у системі "ПК-відбиток"; діаметр елемента шрифту Брайля. Джерело інформації: 1. Патент України № 91597 "Контрольна шкала процесу тиснення фольгою" Маїк В.З., Дудок Т.Г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Тест-шкала контролю якості відтворення елементів шрифту Брайля, яка складається з елементів кругової форми, яка відрізняється тим, що вона містить групи елементів з діаметром від 1 мм до 1,9 мм і виконана з картонного матеріалу товщиною 1,0 мм. 1 UA 107935 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
