Тест-шкала якості відтворення зображень

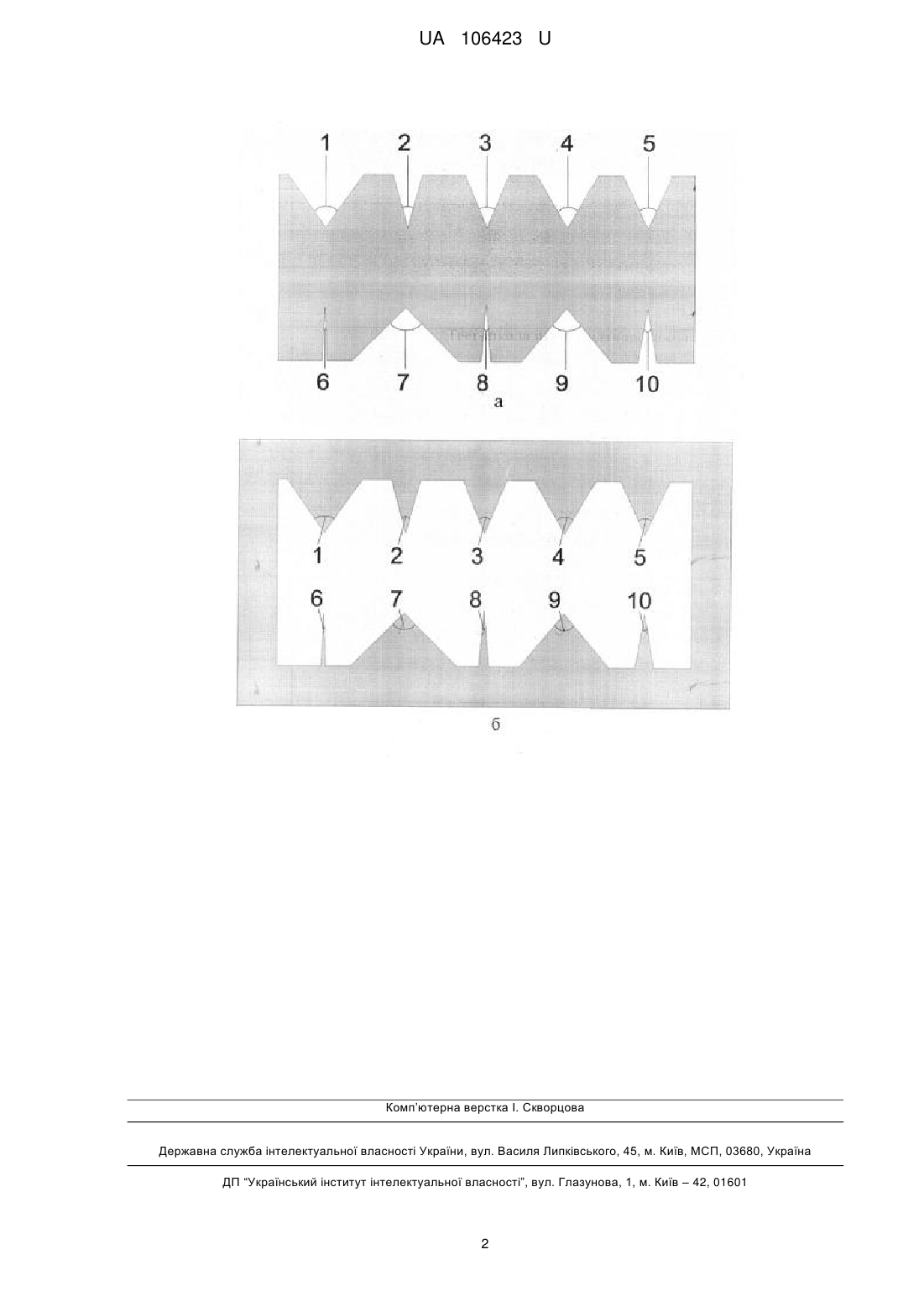

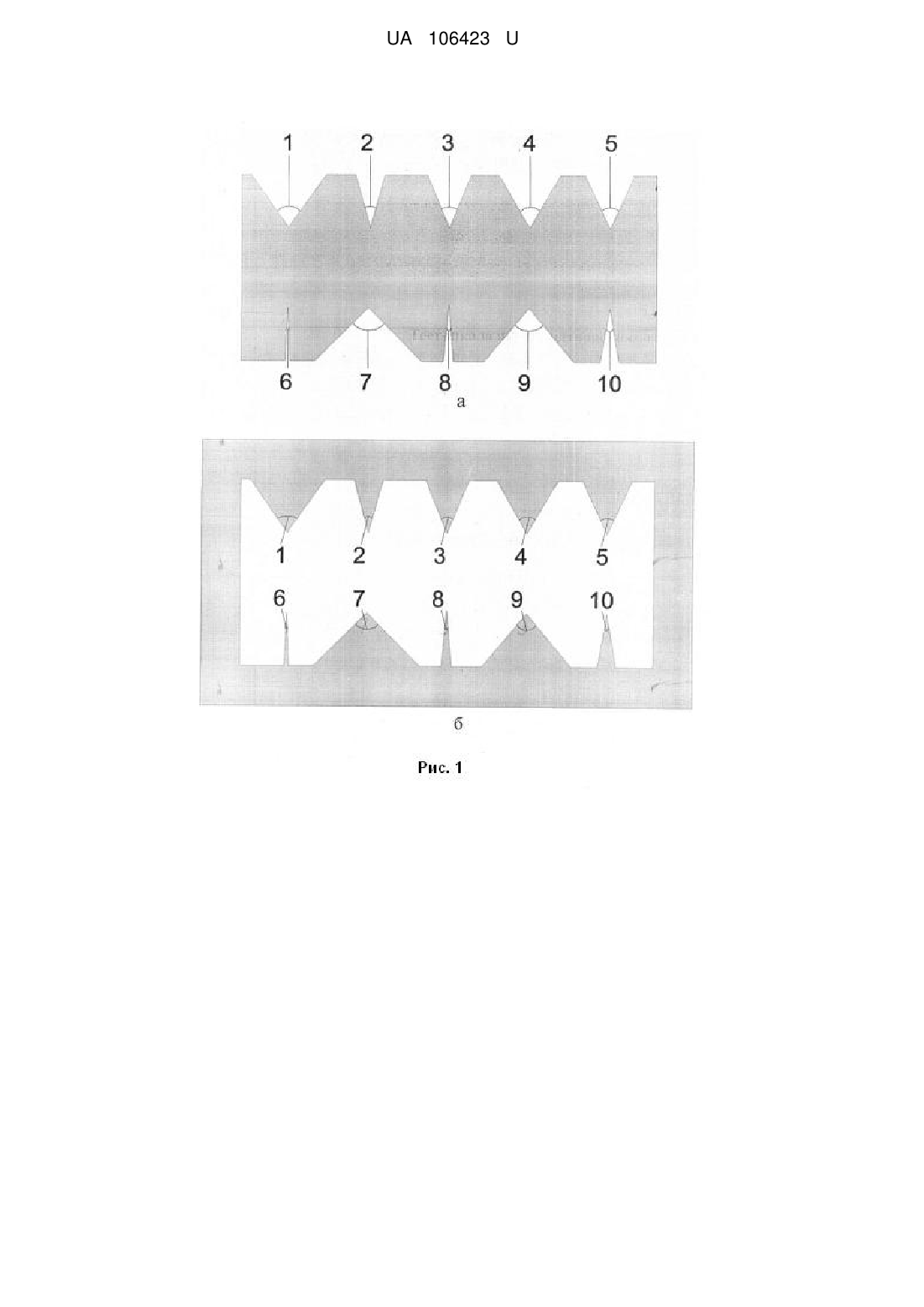

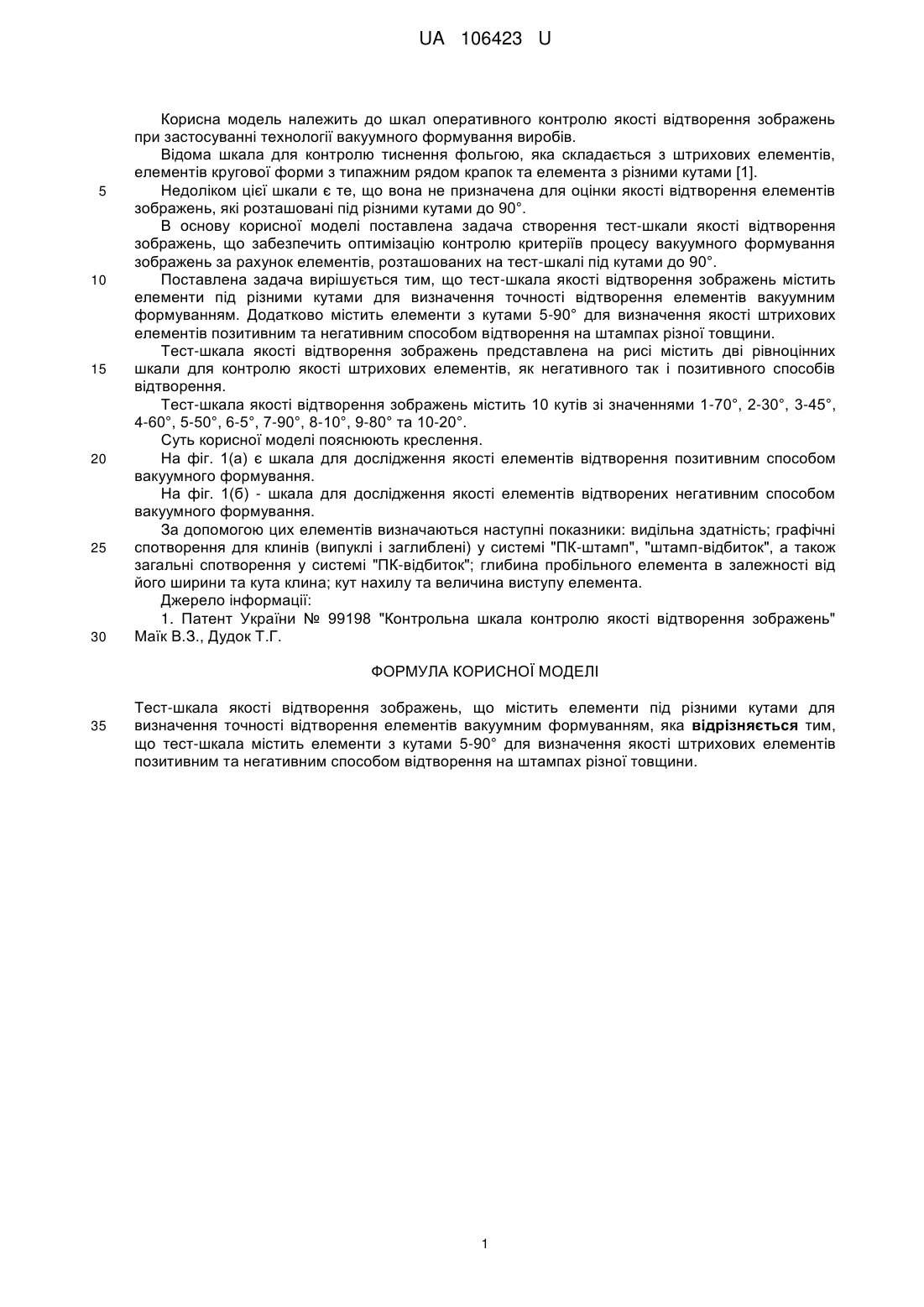

Реферат: UA 106423 U UA 106423 U 5 10 15 20 25 30 Корисна модель належить до шкал оперативного контролю якості відтворення зображень при застосуванні технології вакуумного формування виробів. Відома шкала для контролю тиснення фольгою, яка складається з штрихових елементів, елементів кругової форми з типажним рядом крапок та елемента з різними кутами [1]. Недоліком цієї шкали є те, що вона не призначена для оцінки якості відтворення елементів зображень, які розташовані під різними кутами до 90°. В основу корисної моделі поставлена задача створення тест-шкали якості відтворення зображень, що забезпечить оптимізацію контролю критеріїв процесу вакуумного формування зображень за рахунок елементів, розташованих на тест-шкалі під кутами до 90°. Поставлена задача вирішується тим, що тест-шкала якості відтворення зображень містить елементи під різними кутами для визначення точності відтворення елементів вакуумним формуванням. Додатково містить елементи з кутами 5-90° для визначення якості штрихових елементів позитивним та негативним способом відтворення на штампах різної товщини. Тест-шкала якості відтворення зображень представлена на рисі містить дві рівноцінних шкали для контролю якості штрихових елементів, як негативного так і позитивного способів відтворення. Тест-шкала якості відтворення зображень містить 10 кутів зі значеннями 1-70°, 2-30°, 3-45°, 4-60°, 5-50°, 6-5°, 7-90°, 8-10°, 9-80° та 10-20°. Суть корисної моделі пояснюють креслення. На фіг. 1(а) є шкала для дослідження якості елементів відтворення позитивним способом вакуумного формування. На фіг. 1(б) - шкала для дослідження якості елементів відтворених негативним способом вакуумного формування. За допомогою цих елементів визначаються наступні показники: видільна здатність; графічні спотворення для клинів (випуклі і заглиблені) у системі "ПК-штамп", "штамп-відбиток", а також загальні спотворення у системі "ПК-відбиток"; глибина пробільного елемента в залежності від його ширини та кута клина; кут нахилу та величина виступу елемента. Джерело інформації: 1. Патент України № 99198 "Контрольна шкала контролю якості відтворення зображень" Маїк В.З., Дудок Т.Г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Тест-шкала якості відтворення зображень, що містить елементи під різними кутами для визначення точності відтворення елементів вакуумним формуванням, яка відрізняється тим, що тест-шкала містить елементи з кутами 5-90° для визначення якості штрихових елементів позитивним та негативним способом відтворення на штампах різної товщини. 1 UA 106423 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
