Тест-шкала контролю якості відтворення зображень

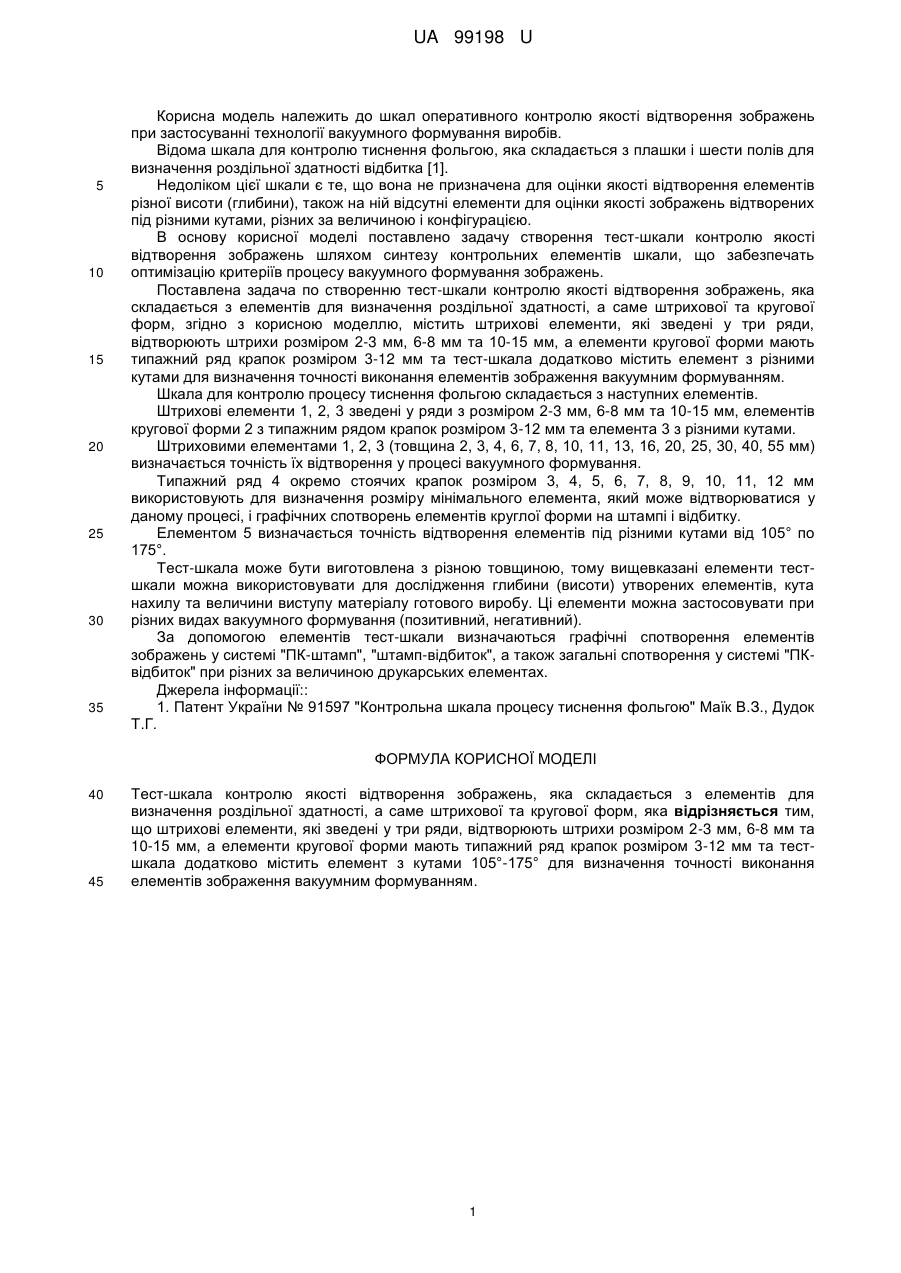

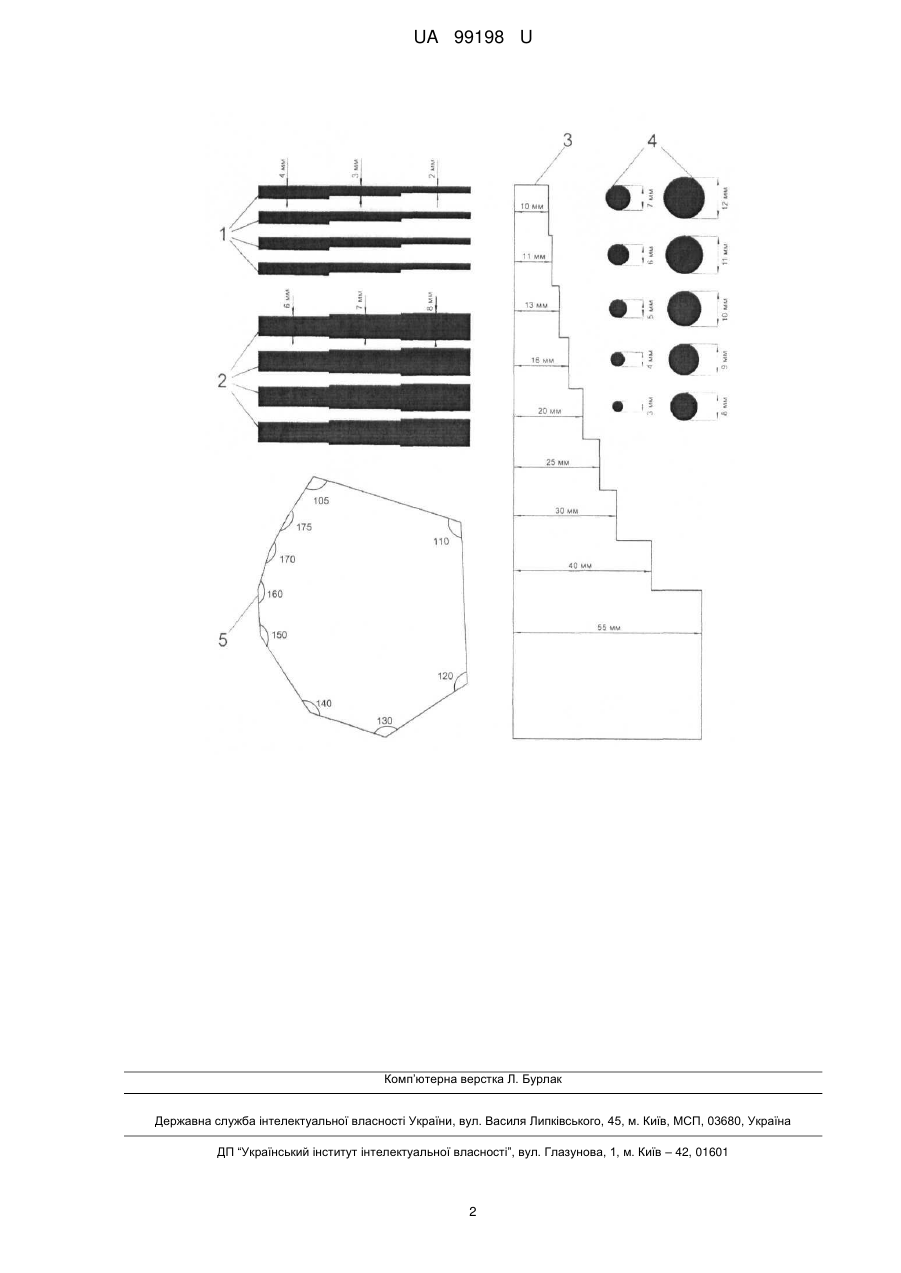

Реферат: UA 99198 U UA 99198 U 5 10 15 20 25 30 35 Корисна модель належить до шкал оперативного контролю якості відтворення зображень при застосуванні технології вакуумного формування виробів. Відома шкала для контролю тиснення фольгою, яка складається з плашки і шести полів для визначення роздільної здатності відбитка [1]. Недоліком цієї шкали є те, що вона не призначена для оцінки якості відтворення елементів різної висоти (глибини), також на ній відсутні елементи для оцінки якості зображень відтворених під різними кутами, різних за величиною і конфігурацією. В основу корисної моделі поставлено задачу створення тест-шкали контролю якості відтворення зображень шляхом синтезу контрольних елементів шкали, що забезпечать оптимізацію критеріїв процесу вакуумного формування зображень. Поставлена задача по створенню тест-шкали контролю якості відтворення зображень, яка складається з елементів для визначення роздільної здатності, а саме штрихової та кругової форм, згідно з корисною моделлю, містить штрихові елементи, які зведені у три ряди, відтворюють штрихи розміром 2-3 мм, 6-8 мм та 10-15 мм, а елементи кругової форми мають типажний ряд крапок розміром 3-12 мм та тест-шкала додатково містить елемент з різними кутами для визначення точності виконання елементів зображення вакуумним формуванням. Шкала для контролю процесу тиснення фольгою складається з наступних елементів. Штрихові елементи 1, 2, 3 зведені у ряди з розміром 2-3 мм, 6-8 мм та 10-15 мм, елементів кругової форми 2 з типажним рядом крапок розміром 3-12 мм та елемента 3 з різними кутами. Штриховими елементами 1, 2, 3 (товщина 2, 3, 4, 6, 7, 8, 10, 11, 13, 16, 20, 25, 30, 40, 55 мм) визначається точність їх відтворення у процесі вакуумного формування. Типажний ряд 4 окремо стоячих крапок розміром 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 мм використовують для визначення розміру мінімального елемента, який може відтворюватися у даному процесі, і графічних спотворень елементів круглої форми на штампі і відбитку. Елементом 5 визначається точність відтворення елементів під різними кутами від 105° по 175°. Тест-шкала може бути виготовлена з різною товщиною, тому вищевказані елементи тестшкали можна використовувати для дослідження глибини (висоти) утворених елементів, кута нахилу та величини виступу матеріалу готового виробу. Ці елементи можна застосовувати при різних видах вакуумного формування (позитивний, негативний). За допомогою елементів тест-шкали визначаються графічні спотворення елементів зображень у системі "ПК-штамп", "штамп-відбиток", а також загальні спотворення у системі "ПКвідбиток" при різних за величиною друкарських елементах. Джерела інформації:: 1. Патент України № 91597 "Контрольна шкала процесу тиснення фольгою" Маїк В.З., Дудок Т.Г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Тест-шкала контролю якості відтворення зображень, яка складається з елементів для визначення роздільної здатності, а саме штрихової та кругової форм, яка відрізняється тим, що штрихові елементи, які зведені у три ряди, відтворюють штрихи розміром 2-3 мм, 6-8 мм та 10-15 мм, а елементи кругової форми мають типажний ряд крапок розміром 3-12 мм та тестшкала додатково містить елемент з кутами 105°-175° для визначення точності виконання елементів зображення вакуумним формуванням. 1 UA 99198 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
