Стенд для випробування відцентрових насосів

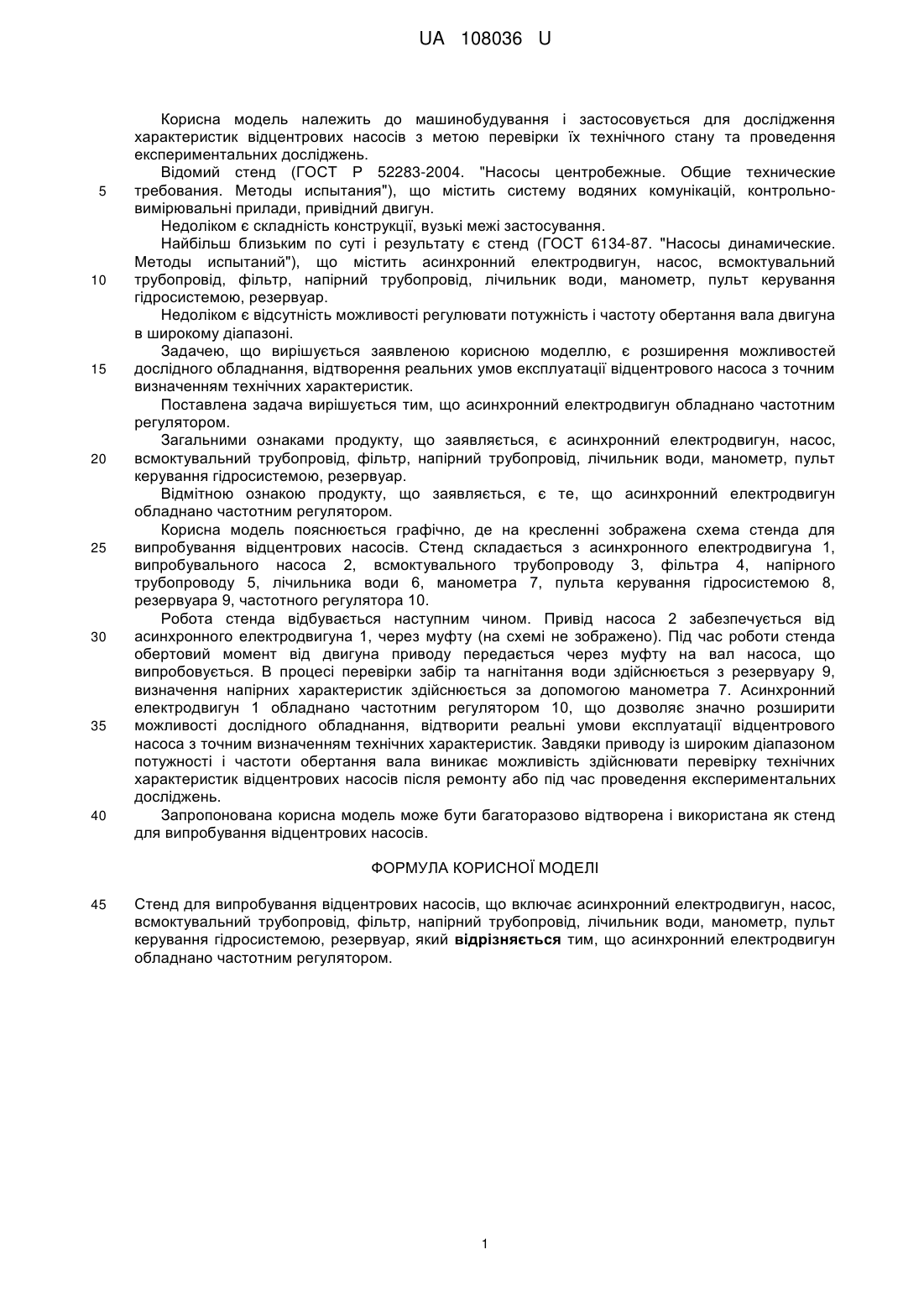

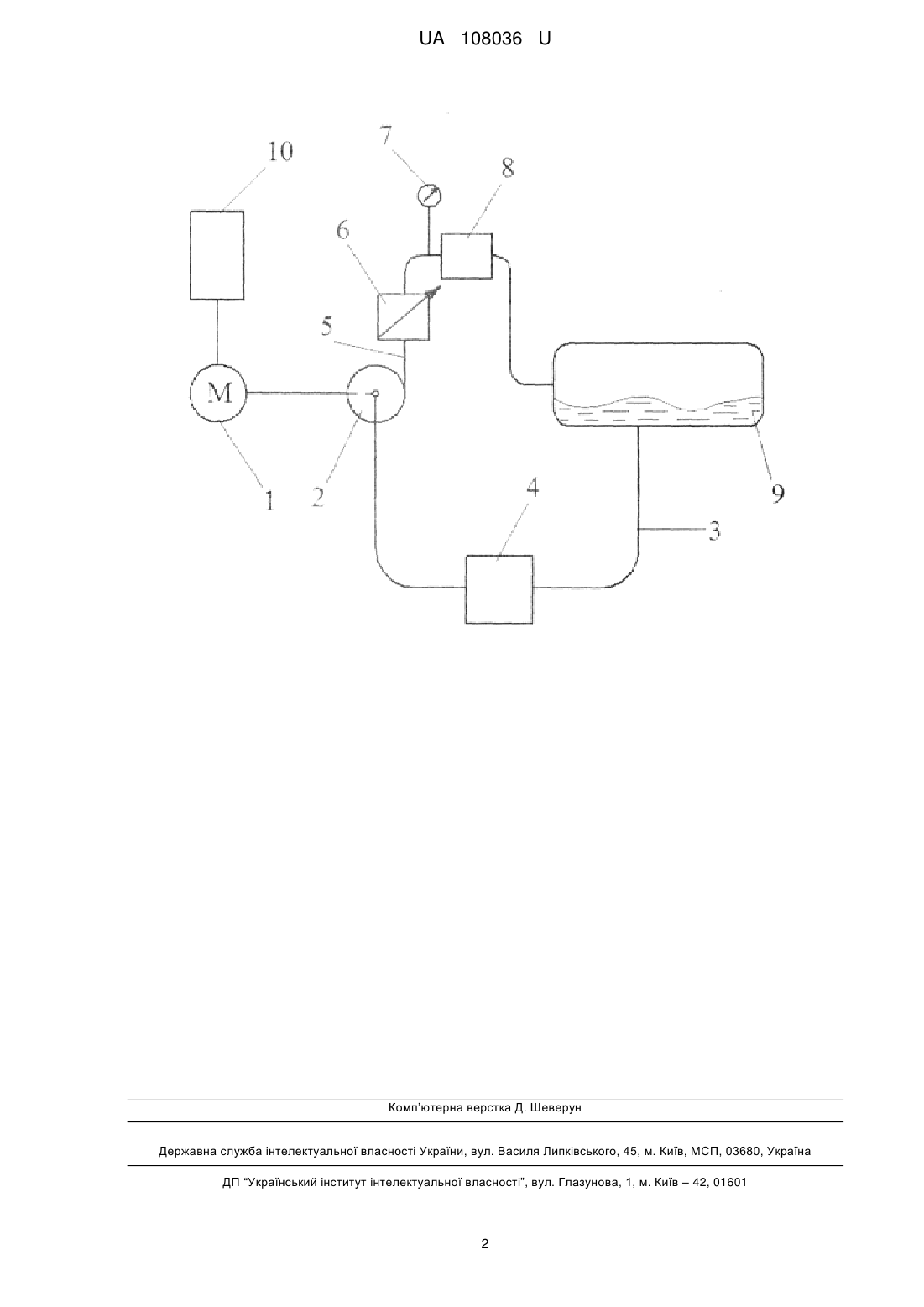

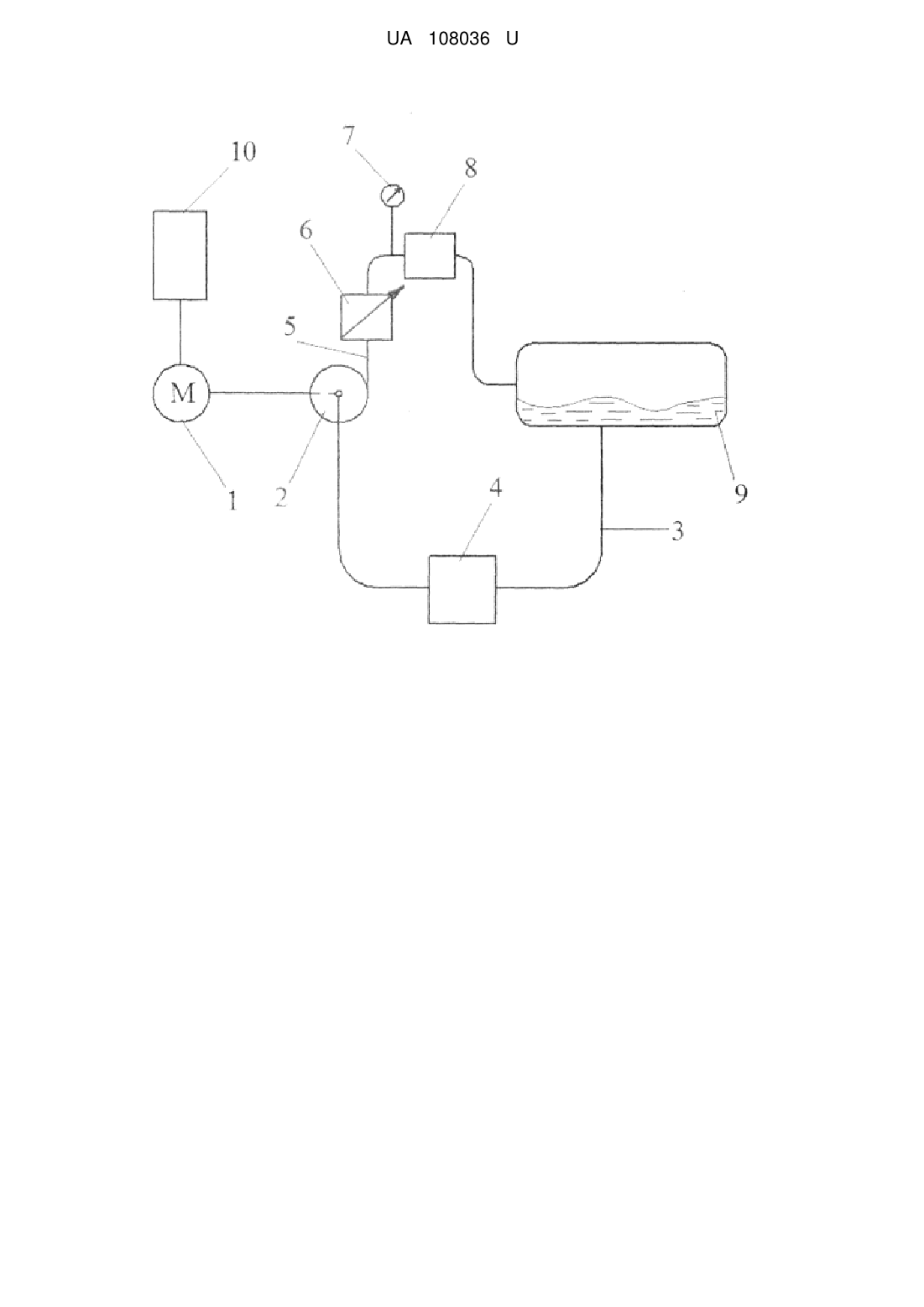

Реферат: Стенд для випробування відцентрових насосів включає асинхронний електродвигун, насос, всмоктувальний трубопровід, фільтр, напірний трубопровід, лічильник води, манометр, пульт керування гідросистемою, резервуар. Асинхронний електродвигун обладнано частотним регулятором. UA 108036 U (12) UA 108036 U UA 108036 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування і застосовується для дослідження характеристик відцентрових насосів з метою перевірки їх технічного стану та проведення експериментальних досліджень. Відомий стенд (ГОСТ Р 52283-2004. "Насосы центробежные. Общие технические требования. Методы испытания"), що містить систему водяних комунікацій, контрольновимірювальні прилади, привідний двигун. Недоліком є складність конструкції, вузькі межі застосування. Найбільш близьким по суті і результату є стенд (ГОСТ 6134-87. "Насосы динамические. Методы испытаний"), що містить асинхронний електродвигун, насос, всмоктувальний трубопровід, фільтр, напірний трубопровід, лічильник води, манометр, пульт керування гідросистемою, резервуар. Недоліком є відсутність можливості регулювати потужність і частоту обертання вала двигуна в широкому діапазоні. Задачею, що вирішується заявленою корисною моделлю, є розширення можливостей дослідного обладнання, відтворення реальних умов експлуатації відцентрового насоса з точним визначенням технічних характеристик. Поставлена задача вирішується тим, що асинхронний електродвигун обладнано частотним регулятором. Загальними ознаками продукту, що заявляється, є асинхронний електродвигун, насос, всмоктувальний трубопровід, фільтр, напірний трубопровід, лічильник води, манометр, пульт керування гідросистемою, резервуар. Відмітною ознакою продукту, що заявляється, є те, що асинхронний електродвигун обладнано частотним регулятором. Корисна модель пояснюється графічно, де на кресленні зображена схема стенда для випробування відцентрових насосів. Стенд складається з асинхронного електродвигуна 1, випробувального насоса 2, всмоктувального трубопроводу 3, фільтра 4, напірного трубопроводу 5, лічильника води 6, манометра 7, пульта керування гідросистемою 8, резервуара 9, частотного регулятора 10. Робота стенда відбувається наступним чином. Привід насоса 2 забезпечується від асинхронного електродвигуна 1, через муфту (на схемі не зображено). Під час роботи стенда обертовий момент від двигуна приводу передається через муфту на вал насоса, що випробовується. В процесі перевірки забір та нагнітання води здійснюється з резервуару 9, визначення напірних характеристик здійснюється за допомогою манометра 7. Асинхронний електродвигун 1 обладнано частотним регулятором 10, що дозволяє значно розширити можливості дослідного обладнання, відтворити реальні умови експлуатації відцентрового насоса з точним визначенням технічних характеристик. Завдяки приводу із широким діапазоном потужності і частоти обертання вала виникає можливість здійснювати перевірку технічних характеристик відцентрових насосів після ремонту або під час проведення експериментальних досліджень. Запропонована корисна модель може бути багаторазово відтворена і використана як стенд для випробування відцентрових насосів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Стенд для випробування відцентрових насосів, що включає асинхронний електродвигун, насос, всмоктувальний трубопровід, фільтр, напірний трубопровід, лічильник води, манометр, пульт керування гідросистемою, резервуар, який відрізняється тим, що асинхронний електродвигун обладнано частотним регулятором. 1 UA 108036 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
