Конструктивно-технологічний ряд відцентрових насосів

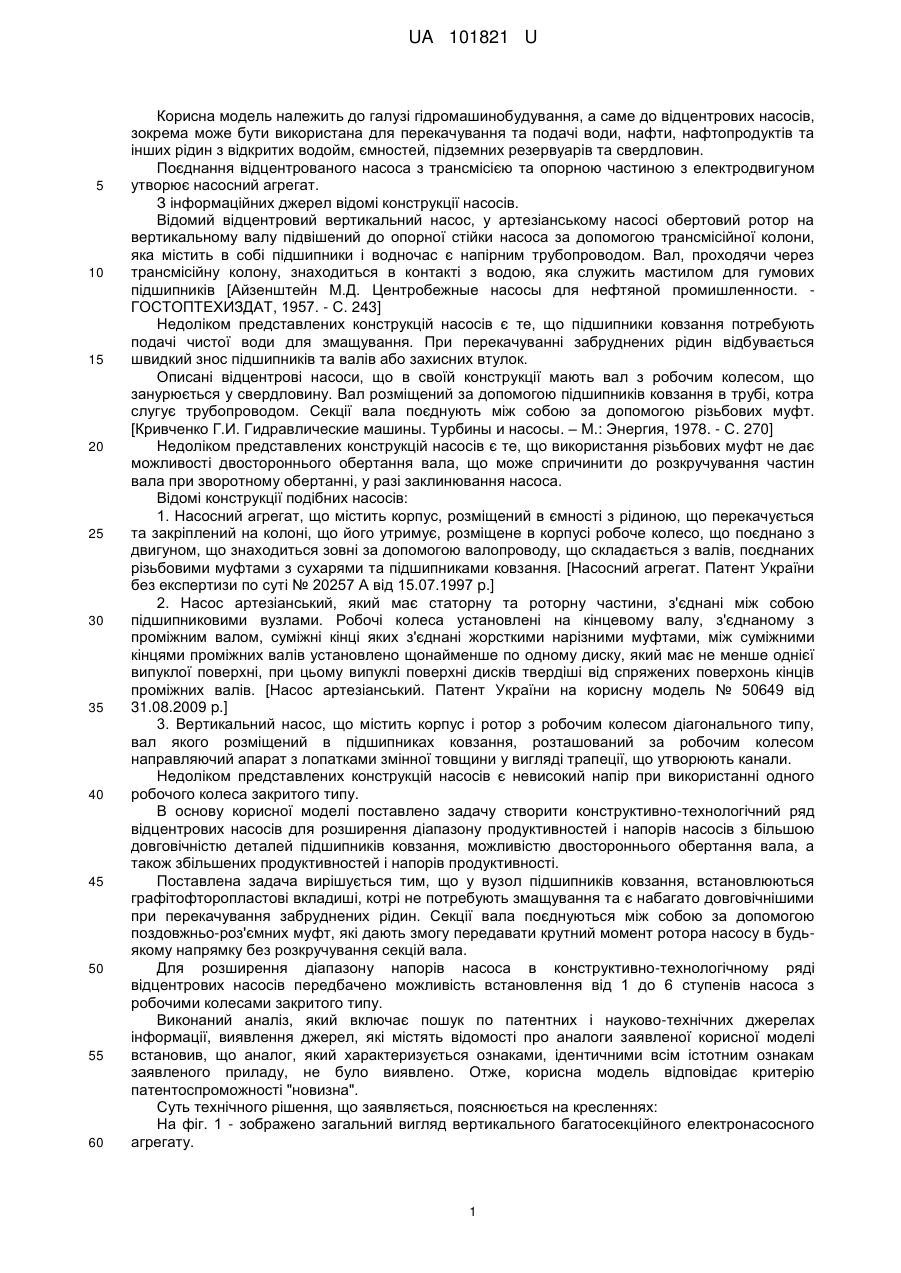

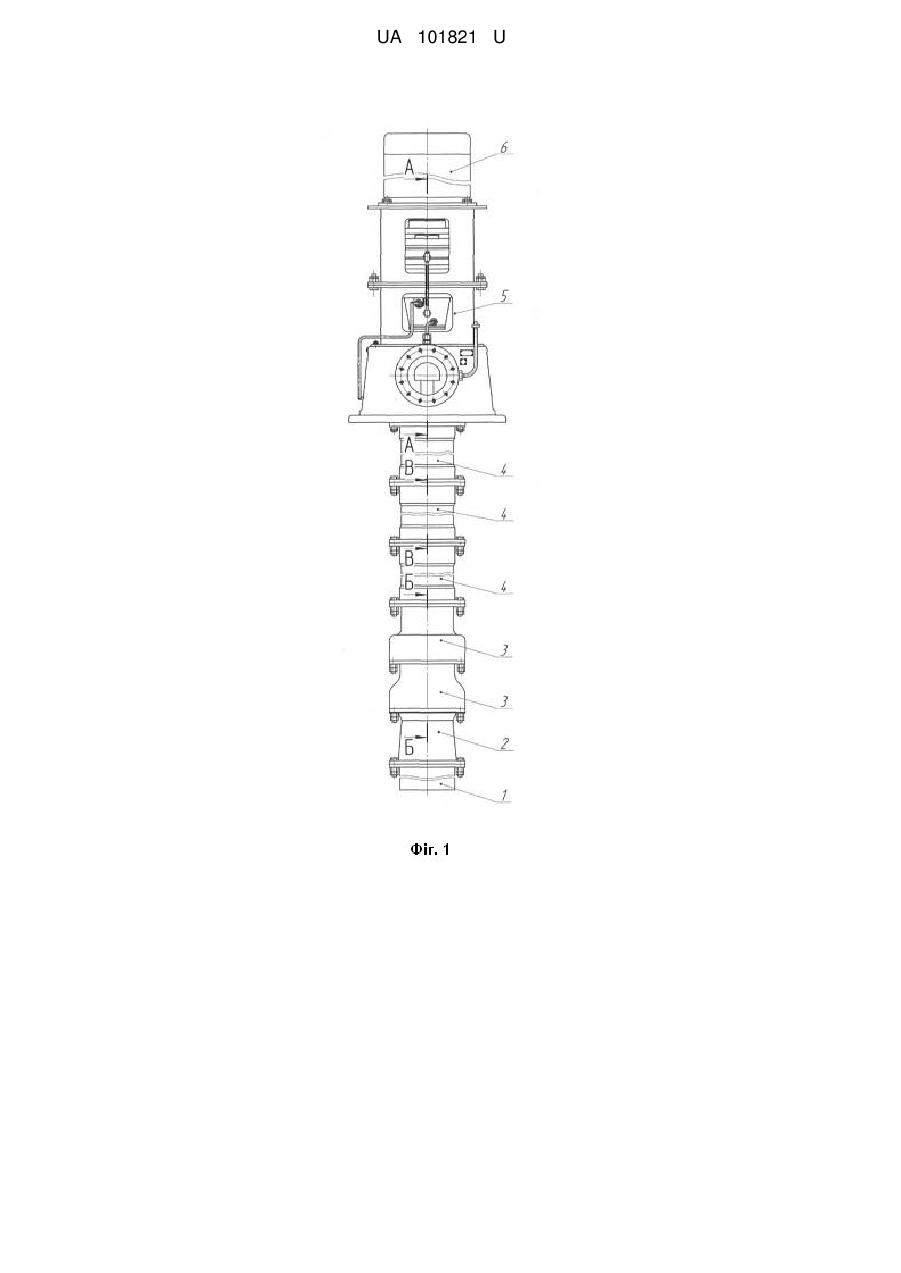

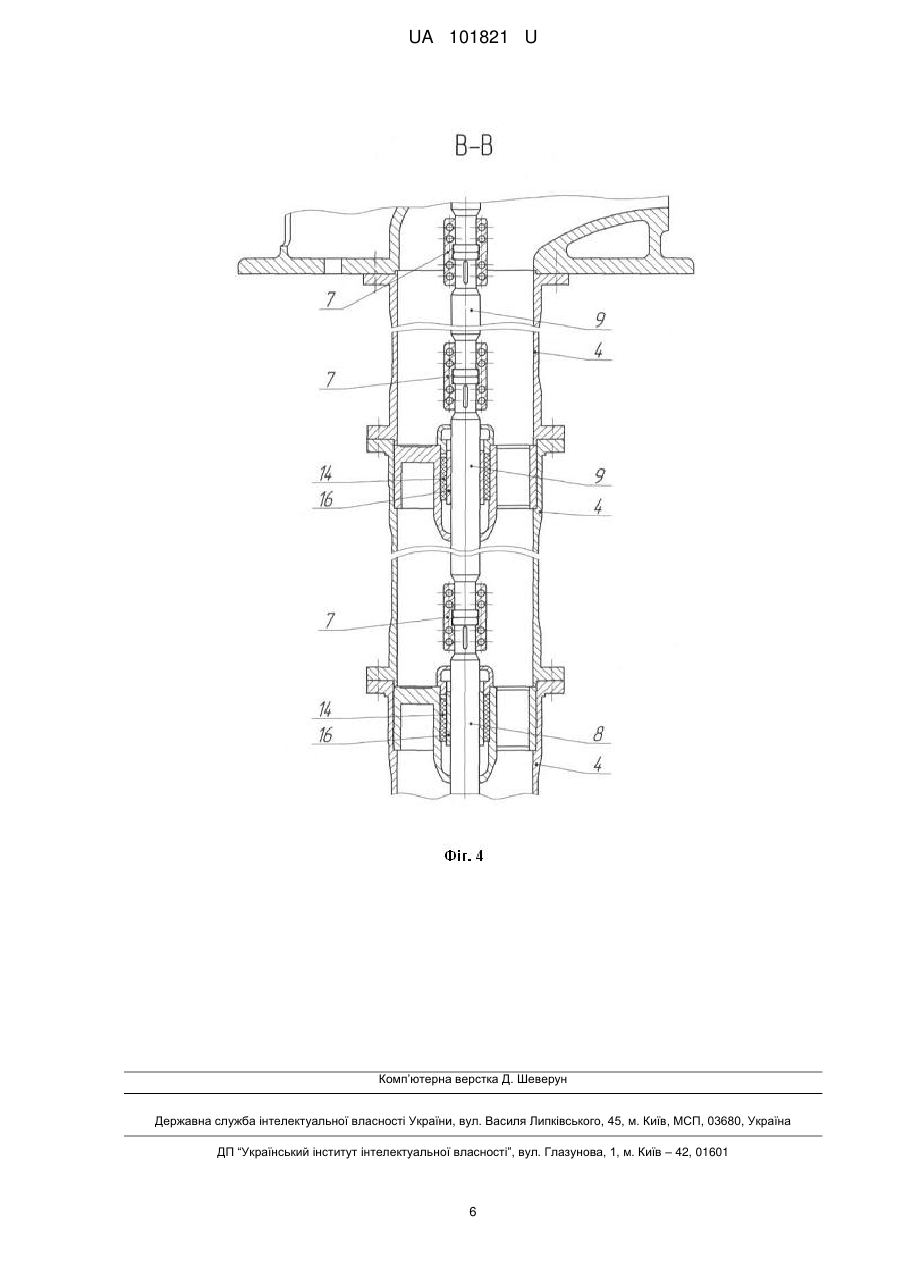

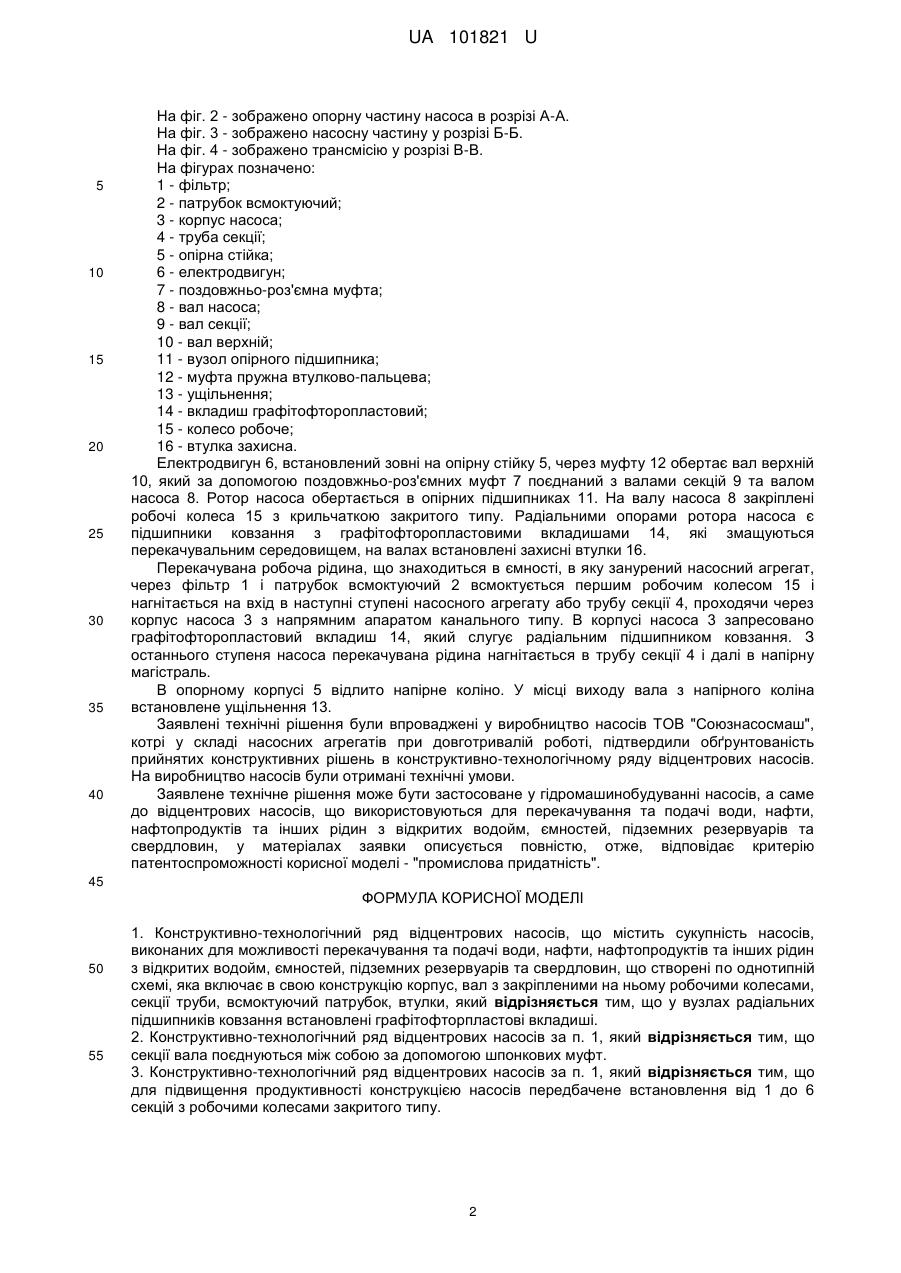

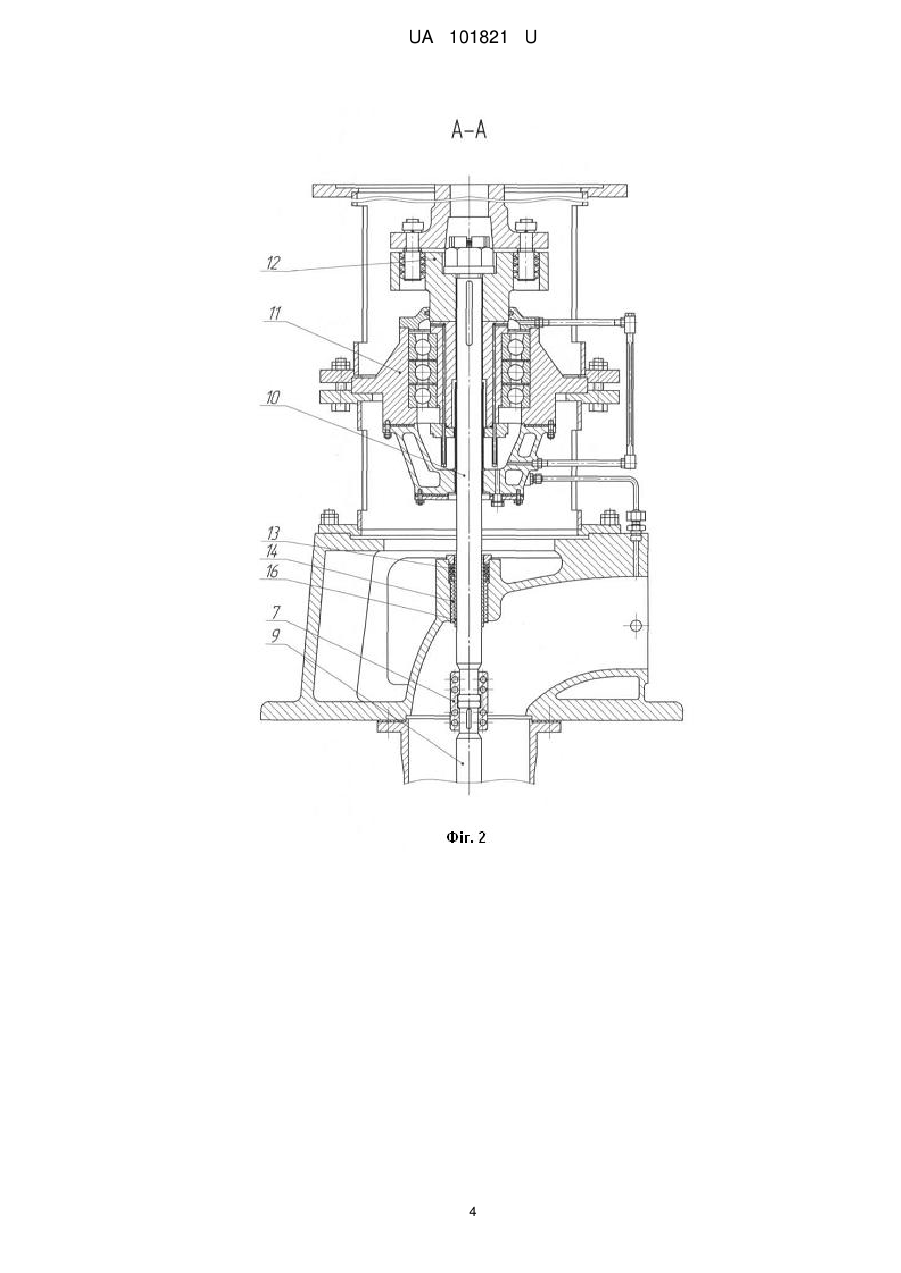

Реферат: UA 101821 U UA 101821 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гідромашинобудування, а саме до відцентрових насосів, зокрема може бути використана для перекачування та подачі води, нафти, нафтопродуктів та інших рідин з відкритих водойм, ємностей, підземних резервуарів та свердловин. Поєднання відцентрованого насоса з трансмісією та опорною частиною з електродвигуном утворює насосний агрегат. З інформаційних джерел відомі конструкції насосів. Відомий відцентровий вертикальний насос, у артезіанському насосі обертовий ротор на вертикальному валу підвішений до опорної стійки насоса за допомогою трансмісійної колони, яка містить в собі підшипники і водночас є напірним трубопроводом. Вал, проходячи через трансмісійну колону, знаходиться в контакті з водою, яка служить мастилом для гумових підшипників [Айзенштейн М.Д. Центробежные насосы для нефтяной промишленности. ГОСТОПТЕХИЗДАТ, 1957. - С. 243] Недоліком представлених конструкцій насосів є те, що підшипники ковзання потребують подачі чистої води для змащування. При перекачуванні забруднених рідин відбувається швидкий знос підшипників та валів або захисних втулок. Описані відцентрові насоси, що в своїй конструкції мають вал з робочим колесом, що занурюється у свердловину. Вал розміщений за допомогою підшипників ковзання в трубі, котра слугує трубопроводом. Секції вала поєднують між собою за допомогою різьбових муфт. [Кривченко Г.И. Гидравлические машины. Турбины и насосы. – М.: Энергия, 1978. - С. 270] Недоліком представлених конструкцій насосів є те, що використання різьбових муфт не дає можливості двостороннього обертання вала, що може спричинити до розкручування частин вала при зворотному обертанні, у разі заклинювання насоса. Відомі конструкції подібних насосів: 1. Насосний агрегат, що містить корпус, розміщений в ємності з рідиною, що перекачується та закріплений на колоні, що його утримує, розміщене в корпусі робоче колесо, що поєднано з двигуном, що знаходиться зовні за допомогою валопроводу, що складається з валів, поєднаних різьбовими муфтами з сухарями та підшипниками ковзання. [Насосний агрегат. Патент України без експертизи по суті № 20257 А від 15.07.1997 p.] 2. Насос артезіанський, який має статорну та роторну частини, з'єднані між собою підшипниковими вузлами. Робочі колеса установлені на кінцевому валу, з'єднаному з проміжним валом, суміжні кінці яких з'єднані жорсткими нарізними муфтами, між суміжними кінцями проміжних валів установлено щонайменше по одному диску, який має не менше однієї випуклої поверхні, при цьому випуклі поверхні дисків твердіші від спряжених поверхонь кінців проміжних валів. [Насос артезіанський. Патент України на корисну модель № 50649 від 31.08.2009 p.] 3. Вертикальний насос, що містить корпус і ротор з робочим колесом діагонального типу, вал якого розміщений в підшипниках ковзання, розташований за робочим колесом направляючий апарат з лопатками змінної товщини у вигляді трапеції, що утворюють канали. Недоліком представлених конструкцій насосів є невисокий напір при використанні одного робочого колеса закритого типу. В основу корисної моделі поставлено задачу створити конструктивно-технологічний ряд відцентрових насосів для розширення діапазону продуктивностей і напорів насосів з більшою довговічністю деталей підшипників ковзання, можливістю двостороннього обертання вала, а також збільшених продуктивностей і напорів продуктивності. Поставлена задача вирішується тим, що у вузол підшипників ковзання, встановлюються графітофторопластові вкладиші, котрі не потребують змащування та є набагато довговічнішими при перекачування забруднених рідин. Секції вала поєднуються між собою за допомогою поздовжньо-роз'ємних муфт, які дають змогу передавати крутний момент ротора насосу в будьякому напрямку без розкручування секцій вала. Для розширення діапазону напорів насоса в конструктивно-технологічному ряді відцентрових насосів передбачено можливість встановлення від 1 до 6 ступенів насоса з робочими колесами закритого типу. Виконаний аналіз, який включає пошук по патентних і науково-технічних джерелах інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі встановив, що аналог, який характеризується ознаками, ідентичними всім істотним ознакам заявленого приладу, не було виявлено. Отже, корисна модель відповідає критерію патентоспроможності "новизна". Суть технічного рішення, що заявляється, пояснюється на кресленнях: На фіг. 1 - зображено загальний вигляд вертикального багатосекційного електронасосного агрегату. 1 UA 101821 U 5 10 15 20 25 30 35 40 На фіг. 2 - зображено опорну частину насоса в розрізі А-А. На фіг. 3 - зображено насосну частину у розрізі Б-Б. На фіг. 4 - зображено трансмісію у розрізі В-В. На фігурах позначено: 1 - фільтр; 2 - патрубок всмоктуючий; 3 - корпус насоса; 4 - труба секції; 5 - опірна стійка; 6 - електродвигун; 7 - поздовжньо-роз'ємна муфта; 8 - вал насоса; 9 - вал секції; 10 - вал верхній; 11 - вузол опірного підшипника; 12 - муфта пружна втулково-пальцева; 13 - ущільнення; 14 - вкладиш графітофторопластовий; 15 - колесо робоче; 16 - втулка захисна. Електродвигун 6, встановлений зовні на опірну стійку 5, через муфту 12 обертає вал верхній 10, який за допомогою поздовжньо-роз'ємних муфт 7 поєднаний з валами секцій 9 та валом насоса 8. Ротор насоса обертається в опірних підшипниках 11. На валу насоса 8 закріплені робочі колеса 15 з крильчаткою закритого типу. Радіальними опорами ротора насоса є підшипники ковзання з графітофторопластовими вкладишами 14, які змащуються перекачувальним середовищем, на валах встановлені захисні втулки 16. Перекачувана робоча рідина, що знаходиться в ємності, в яку занурений насосний агрегат, через фільтр 1 і патрубок всмоктуючий 2 всмоктується першим робочим колесом 15 і нагнітається на вхід в наступні ступені насосного агрегату або трубу секції 4, проходячи через корпус насоса 3 з напрямним апаратом канального типу. В корпусі насоса 3 запресовано графітофторопластовий вкладиш 14, який слугує радіальним підшипником ковзання. З останнього ступеня насоса перекачувана рідина нагнітається в трубу секції 4 і далі в напірну магістраль. В опорному корпусі 5 відлито напірне коліно. У місці виходу вала з напірного коліна встановлене ущільнення 13. Заявлені технічні рішення були впроваджені у виробництво насосів ТОВ "Союзнасосмаш", котрі у складі насосних агрегатів при довготривалій роботі, підтвердили обґрунтованість прийнятих конструктивних рішень в конструктивно-технологічному ряду відцентрових насосів. На виробництво насосів були отримані технічні умови. Заявлене технічне рішення може бути застосоване у гідромашинобудуванні насосів, а саме до відцентрових насосів, що використовуються для перекачування та подачі води, нафти, нафтопродуктів та інших рідин з відкритих водойм, ємностей, підземних резервуарів та свердловин, у матеріалах заявки описується повністю, отже, відповідає критерію патентоспроможності корисної моделі - "промислова придатність". 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Конструктивно-технологічний ряд відцентрових насосів, що містить сукупність насосів, виконаних для можливості перекачування та подачі води, нафти, нафтопродуктів та інших рідин з відкритих водойм, ємностей, підземних резервуарів та свердловин, що створені по однотипній схемі, яка включає в свою конструкцію корпус, вал з закріпленими на ньому робочими колесами, секції труби, всмоктуючий патрубок, втулки, який відрізняється тим, що у вузлах радіальних підшипників ковзання встановлені графітофторпластові вкладиші. 2. Конструктивно-технологічний ряд відцентрових насосів за п. 1, який відрізняється тим, що секції вала поєднуються між собою за допомогою шпонкових муфт. 3. Конструктивно-технологічний ряд відцентрових насосів за п. 1, який відрізняється тим, що для підвищення продуктивності конструкцією насосів передбачене встановлення від 1 до 6 секцій з робочими колесами закритого типу. 2 UA 101821 U 3 UA 101821 U 4 UA 101821 U 5 UA 101821 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
