Стенд для випробування пожежних відцентрових насосів

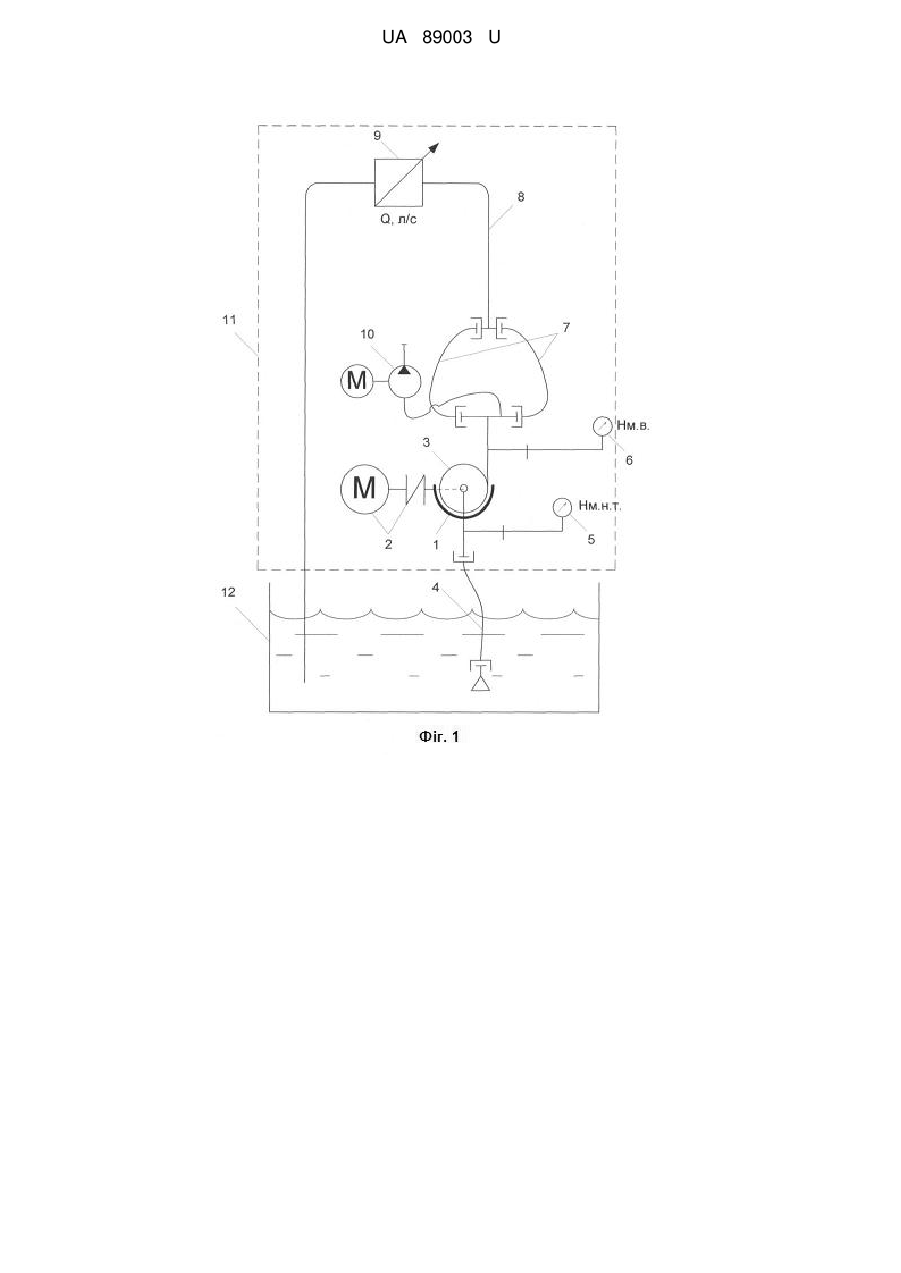

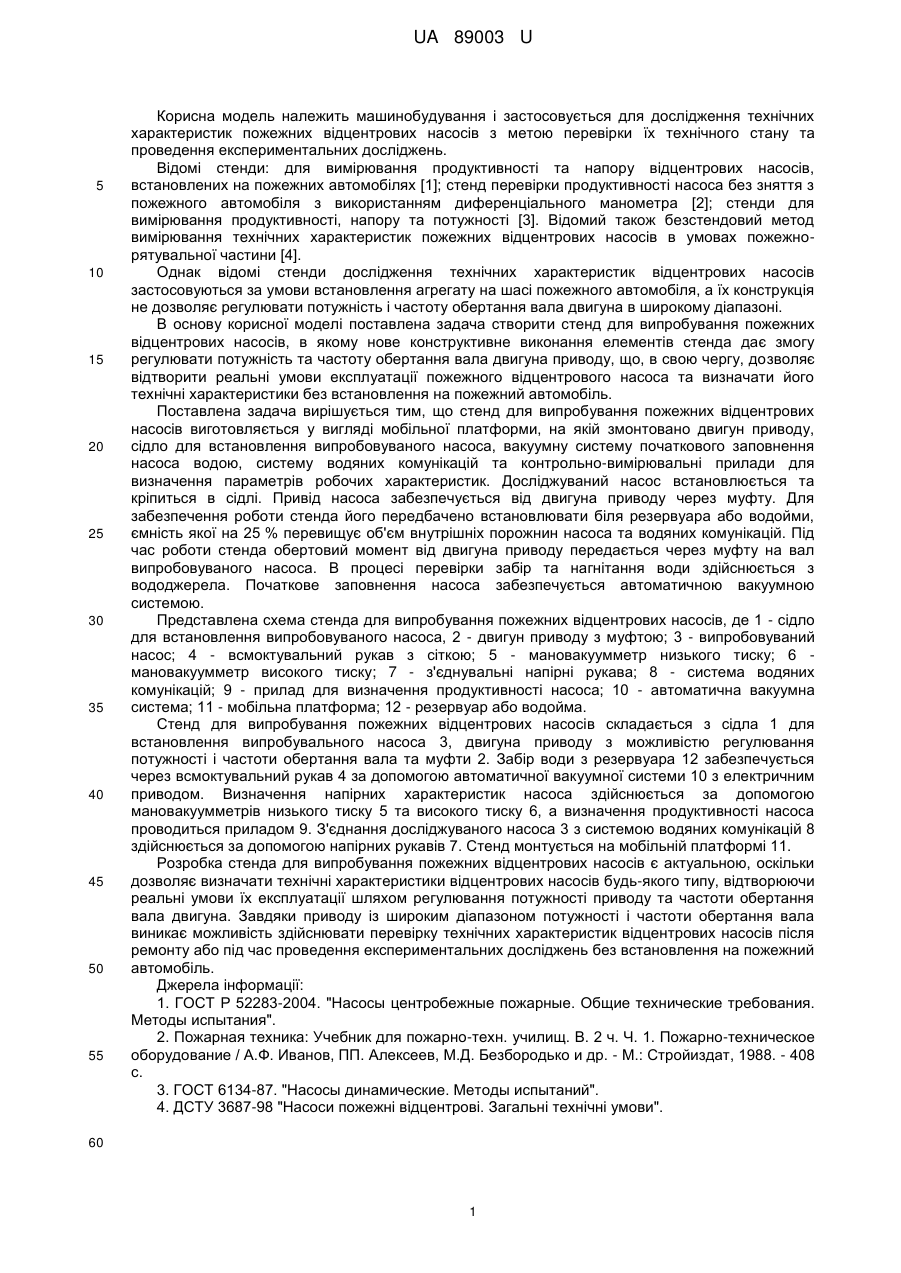

Реферат: Стенд для випробування пожежних відцентрових насосів містить випробовуваний насос, систему водяних комунікацій, мановакуумметри низького та високого тиску. Сідло для встановлення випробовуваного насоса кріпиться на мобільній платформі, містить привідний двигун з муфтою, прилад для визначення продуктивності насоса та автоматичну вакуумну систему. UA 89003 U (12) UA 89003 U UA 89003 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить машинобудування і застосовується для дослідження технічних характеристик пожежних відцентрових насосів з метою перевірки їх технічного стану та проведення експериментальних досліджень. Відомі стенди: для вимірювання продуктивності та напору відцентрових насосів, встановлених на пожежних автомобілях [1]; стенд перевірки продуктивності насоса без зняття з пожежного автомобіля з використанням диференціального манометра [2]; стенди для вимірювання продуктивності, напору та потужності [3]. Відомий також безстендовий метод вимірювання технічних характеристик пожежних відцентрових насосів в умовах пожежнорятувальної частини [4]. Однак відомі стенди дослідження технічних характеристик відцентрових насосів застосовуються за умови встановлення агрегату на шасі пожежного автомобіля, а їх конструкція не дозволяє регулювати потужність і частоту обертання вала двигуна в широкому діапазоні. В основу корисної моделі поставлена задача створити стенд для випробування пожежних відцентрових насосів, в якому нове конструктивне виконання елементів стенда дає змогу регулювати потужність та частоту обертання вала двигуна приводу, що, в свою чергу, дозволяє відтворити реальні умови експлуатації пожежного відцентрового насоса та визначати його технічні характеристики без встановлення на пожежний автомобіль. Поставлена задача вирішується тим, що стенд для випробування пожежних відцентрових насосів виготовляється у вигляді мобільної платформи, на якій змонтовано двигун приводу, сідло для встановлення випробовуваного насоса, вакуумну систему початкового заповнення насоса водою, систему водяних комунікацій та контрольно-вимірювальні прилади для визначення параметрів робочих характеристик. Досліджуваний насос встановлюється та кріпиться в сідлі. Привід насоса забезпечується від двигуна приводу через муфту. Для забезпечення роботи стенда його передбачено встановлювати біля резервуара або водойми, ємність якої на 25 % перевищує об'єм внутрішніх порожнин насоса та водяних комунікацій. Під час роботи стенда обертовий момент від двигуна приводу передається через муфту на вал випробовуваного насоса. В процесі перевірки забір та нагнітання води здійснюється з вододжерела. Початкове заповнення насоса забезпечується автоматичною вакуумною системою. Представлена схема стенда для випробування пожежних відцентрових насосів, де 1 - сідло для встановлення випробовуваного насоса, 2 - двигун приводу з муфтою; 3 - випробовуваний насос; 4 - всмоктувальний рукав з сіткою; 5 - мановакуумметр низького тиску; 6 мановакуумметр високого тиску; 7 - з'єднувальні напірні рукава; 8 - система водяних комунікацій; 9 - прилад для визначення продуктивності насоса; 10 - автоматична вакуумна система; 11 - мобільна платформа; 12 - резервуар або водойма. Стенд для випробування пожежних відцентрових насосів складається з сідла 1 для встановлення випробувального насоса 3, двигуна приводу з можливістю регулювання потужності і частоти обертання вала та муфти 2. Забір води з резервуара 12 забезпечується через всмоктувальний рукав 4 за допомогою автоматичної вакуумної системи 10 з електричним приводом. Визначення напірних характеристик насоса здійснюється за допомогою мановакуумметрів низького тиску 5 та високого тиску 6, а визначення продуктивності насоса проводиться приладом 9. З'єднання досліджуваного насоса 3 з системою водяних комунікацій 8 здійснюється за допомогою напірних рукавів 7. Стенд монтується на мобільній платформі 11. Розробка стенда для випробування пожежних відцентрових насосів є актуальною, оскільки дозволяє визначати технічні характеристики відцентрових насосів будь-якого типу, відтворюючи реальні умови їх експлуатації шляхом регулювання потужності приводу та частоти обертання вала двигуна. Завдяки приводу із широким діапазоном потужності і частоти обертання вала виникає можливість здійснювати перевірку технічних характеристик відцентрових насосів після ремонту або під час проведення експериментальних досліджень без встановлення на пожежний автомобіль. Джерела інформації: 1. ГОСТ Р 52283-2004. "Насосы центробежные пожарные. Общие технические требования. Методы испытания". 2. Пожарная техника: Учебник для пожарно-техн. училищ. В. 2 ч. Ч. 1. Пожарно-техническое оборудование / А.Ф. Иванов, ПП. Алексеев, М.Д. Безбородько и др. - М.: Стройиздат, 1988. - 408 с. 3. ГОСТ 6134-87. "Насосы динамические. Методы испытаний". 4. ДСТУ 3687-98 "Насоси пожежні відцентрові. Загальні технічні умови". 60 1 UA 89003 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Стенд для випробування пожежних відцентрових насосів, що містить випробовуваний насос, систему водяних комунікацій, мановакуумметри низького та високого тиску, який відрізняється тим, що сідло для встановлення випробовуваного насоса кріпиться на мобільній платформі, містить привідний двигун з муфтою, прилад для визначення продуктивності насоса та автоматичну вакуумну систему. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
