Спосіб визначення артеріального тиску

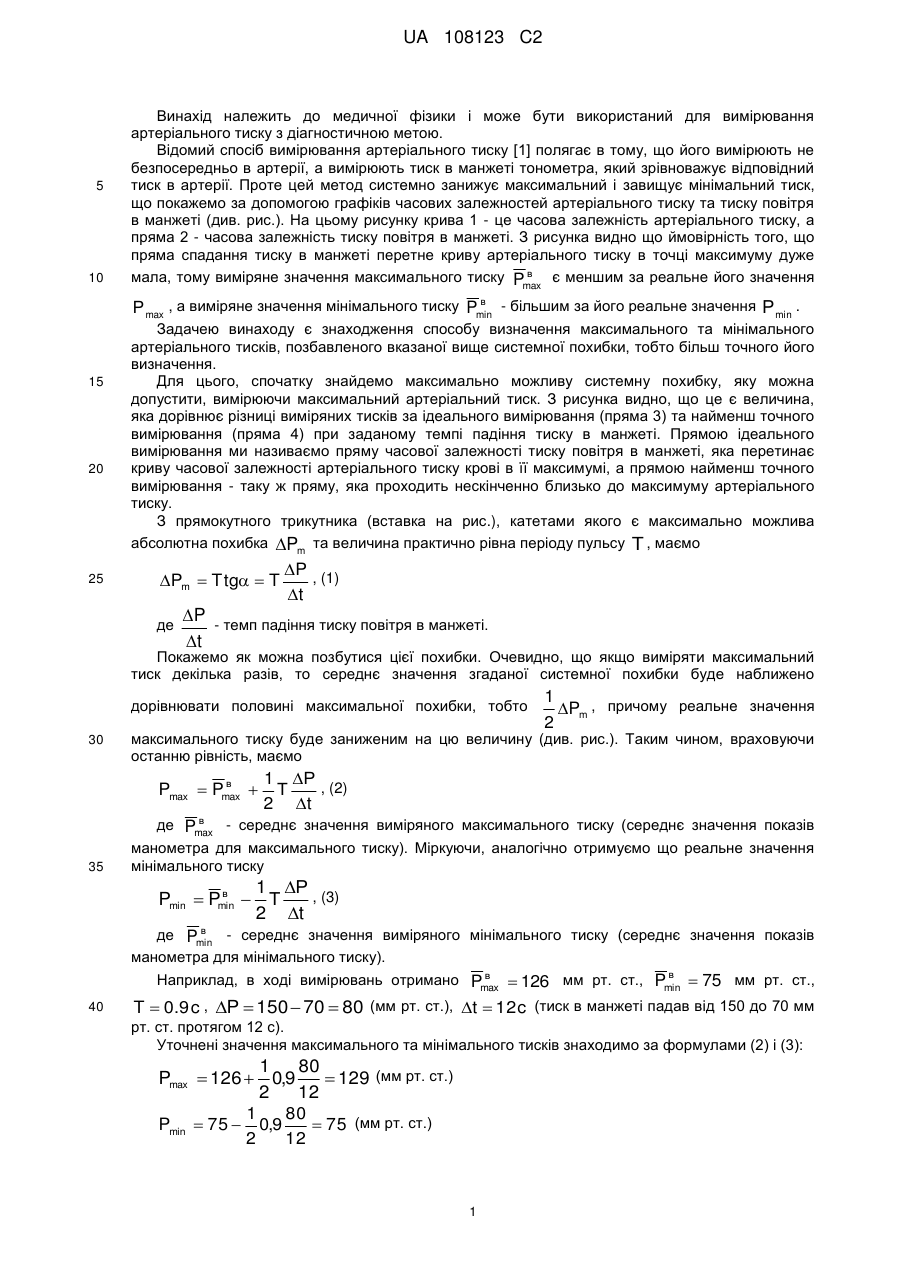

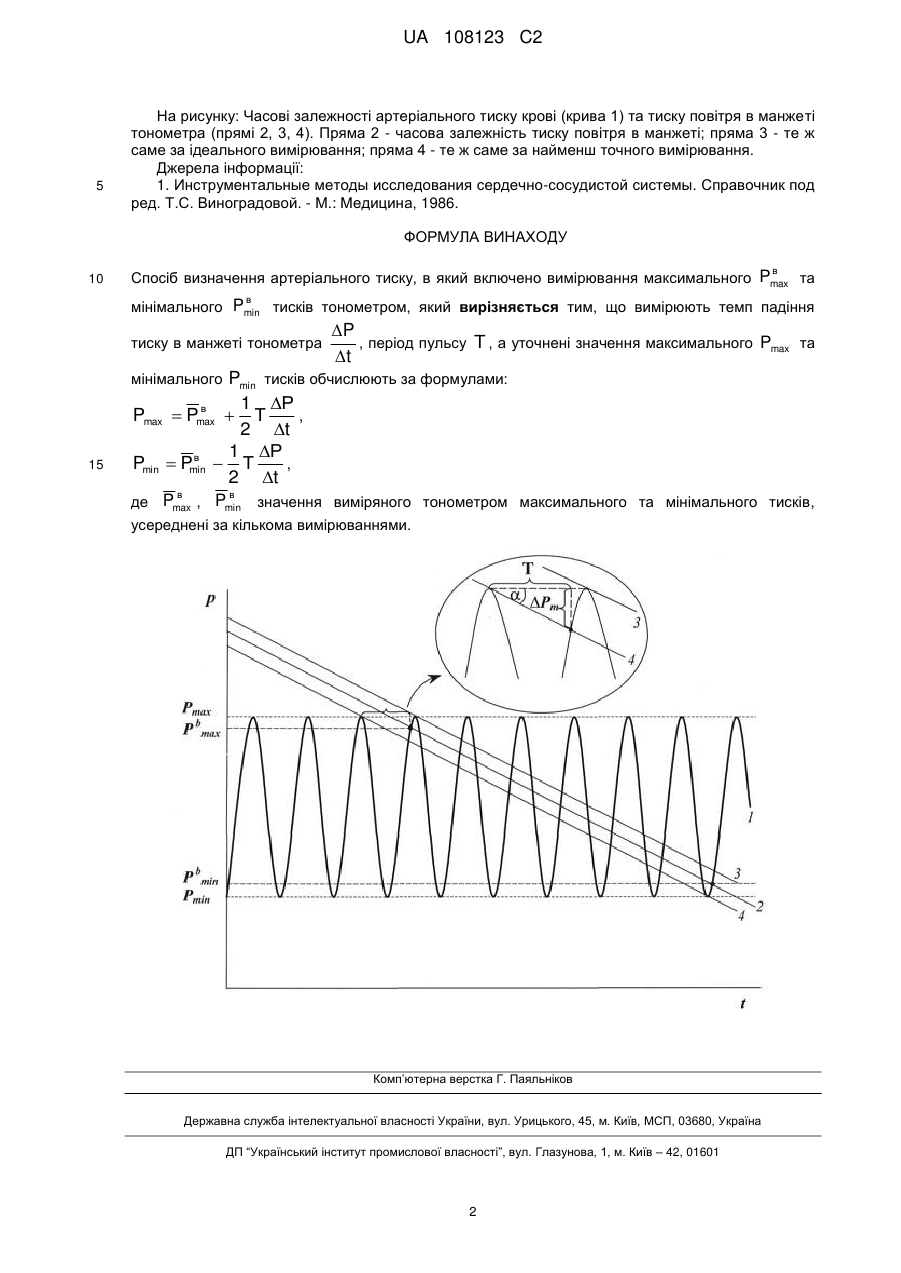

Реферат: Запропонований спосіб може бути застосований для визначення артеріального тиску з метою діагностики захворювань. Для уточнення значення максимального та мінімального тисків слід виміряти крім усереднених значень відповідних тисків ще й темп зниження тиску повітря в манжеті тонометра та період пульсу. UA 108123 C2 (12) UA 108123 C2 UA 108123 C2 5 Винахід належить до медичної фізики і може бути використаний для вимірювання артеріального тиску з діагностичною метою. Відомий спосіб вимірювання артеріального тиску [1] полягає в тому, що його вимірюють не безпосередньо в артерії, а вимірюють тиск в манжеті тонометра, який зрівноважує відповідний тиск в артерії. Проте цей метод системно занижує максимальний і завищує мінімальний тиск, що покажемо за допомогою графіків часових залежностей артеріального тиску та тиску повітря в манжеті (див. рис.). На цьому рисунку крива 1 - це часова залежність артеріального тиску, а пряма 2 - часова залежність тиску повітря в манжеті. З рисунка видно що ймовірність того, що пряма спадання тиску в манжеті перетне криву артеріального тиску в точці максимуму дуже 10 в мала, тому виміряне значення максимального тиску Pmax є меншим за реальне його значення в Р max , а виміряне значення мінімального тиску Pmin - більшим за його реальне значення Р min . 15 20 25 Задачею винаходу є знаходження способу визначення максимального та мінімального артеріального тисків, позбавленого вказаної вище системної похибки, тобто більш точного його визначення. Для цього, спочатку знайдемо максимально можливу системну похибку, яку можна допустити, вимірюючи максимальний артеріальний тиск. З рисунка видно, що це є величина, яка дорівнює різниці виміряних тисків за ідеального вимірювання (пряма 3) та найменш точного вимірювання (пряма 4) при заданому темпі падіння тиску в манжеті. Прямою ідеального вимірювання ми називаємо пряму часової залежності тиску повітря в манжеті, яка перетинає криву часової залежності артеріального тиску крові в її максимумі, а прямою найменш точного вимірювання - таку ж пряму, яка проходить нескінченно близько до максимуму артеріального тиску. З прямокутного трикутника (вставка на рис.), катетами якого є максимально можлива абсолютна похибка Pm та величина практично рівна періоду пульсу T , маємо Pm  Ttg  T де P , (1) t P - темп падіння тиску повітря в манжеті. t Покажемо як можна позбутися цієї похибки. Очевидно, що якщо виміряти максимальний тиск декілька разів, то середнє значення згаданої системної похибки буде наближено дорівнювати половині максимальної похибки, тобто 30 максимального тиску буде заниженим на цю величину (див. рис.). Таким чином, враховуючи останню рівність, маємо в Pmax  Pmax  35 1 Pm , причому реальне значення 2 1 Р , (2) Т 2 t в де Pmax - середнє значення виміряного максимального тиску (середнє значення показів манометра для максимального тиску). Міркуючи, аналогічно отримуємо що реальне значення мінімального тиску в Pmin  Pmin  1 Р , (3) Т 2 t в де Pmin - середнє значення виміряного мінімального тиску (середнє значення показів манометра для мінімального тиску). в в Наприклад, в ході вимірювань отримано Pmax  126 мм рт. ст., Pmin  75 мм рт. ст., 40 T  0.9 c , P  150  70  80 (мм рт. ст.), t  12 c (тиск в манжеті падав від 150 до 70 мм рт. ст. протягом 12 с). Уточнені значення максимального та мінімального тисків знаходимо за формулами (2) і (3): 1 80 Pmax  126  0,9  129 (мм рт. ст.) 2 12 1 80 Pmin  75  0,9  75 (мм рт. ст.) 2 12 1 UA 108123 C2 5 На рисунку: Часові залежності артеріального тиску крові (крива 1) та тиску повітря в манжеті тонометра (прямі 2, 3, 4). Пряма 2 - часова залежність тиску повітря в манжеті; пряма 3 - те ж саме за ідеального вимірювання; пряма 4 - те ж саме за найменш точного вимірювання. Джерела інформації: 1. Инструментальные методы исследования сердечно-сосудистой системы. Справочник под ред. Т.С. Виноградовой. - М.: Медицина, 1986. ФОРМУЛА ВИНАХОДУ 10 в Спосіб визначення артеріального тиску, в який включено вимірювання максимального Pmax та в мінімального Pmin тисків тонометром, який вирізняється тим, що вимірюють темп падіння тиску в манжеті тонометра P , період пульсу T , а уточнені значення максимального Pmax та t мінімального Pmin тисків обчислюють за формулами: 1 Р , Т 2 t 1 Р Pmin  P в  Т , min 2 t в в де Pmax , Pmin значення виміряного тонометром максимального та мінімального тисків, в Pmax  Pmax  15 усереднені за кількома вимірюваннями. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
