Манжета для пристрою вимірювання артеріального тиску

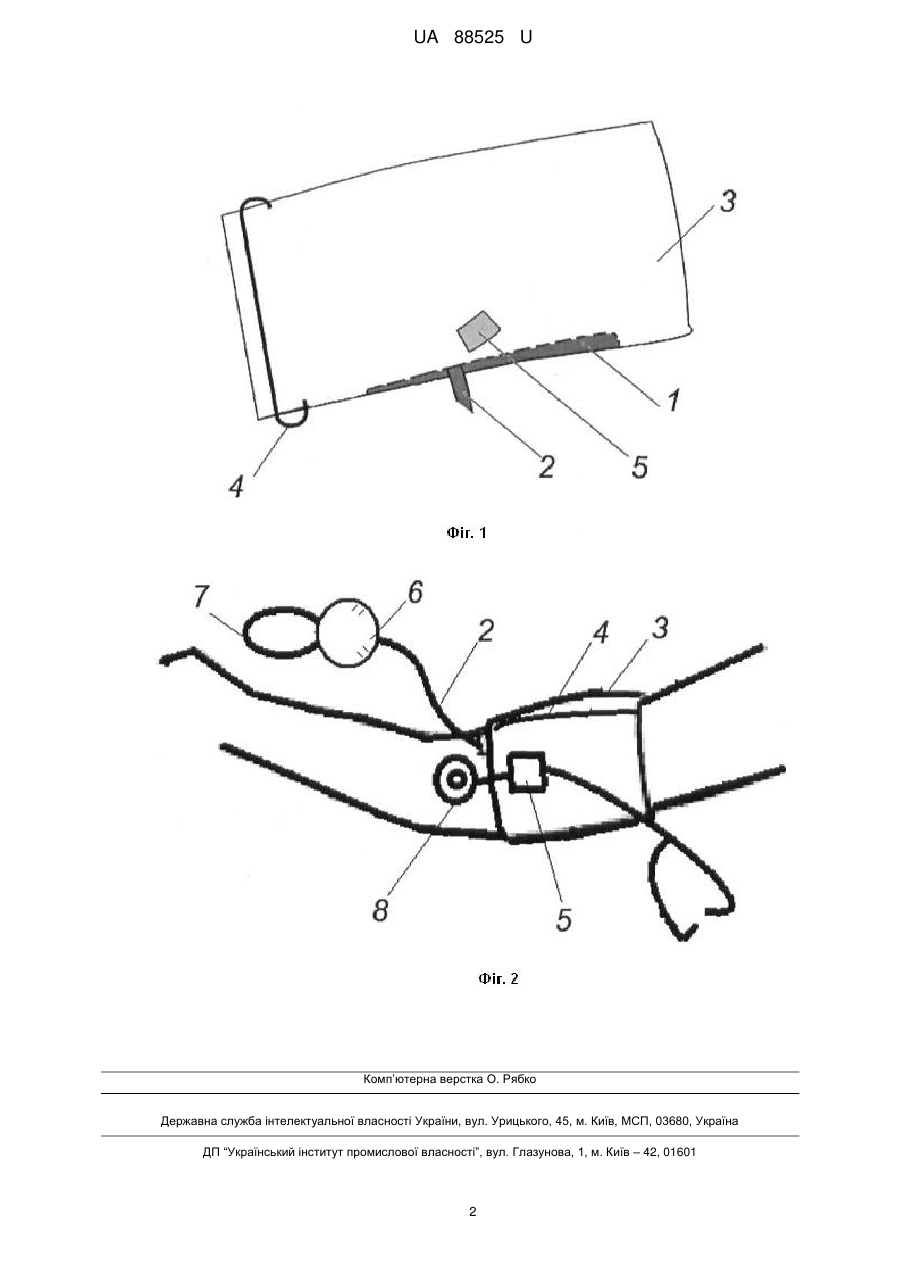

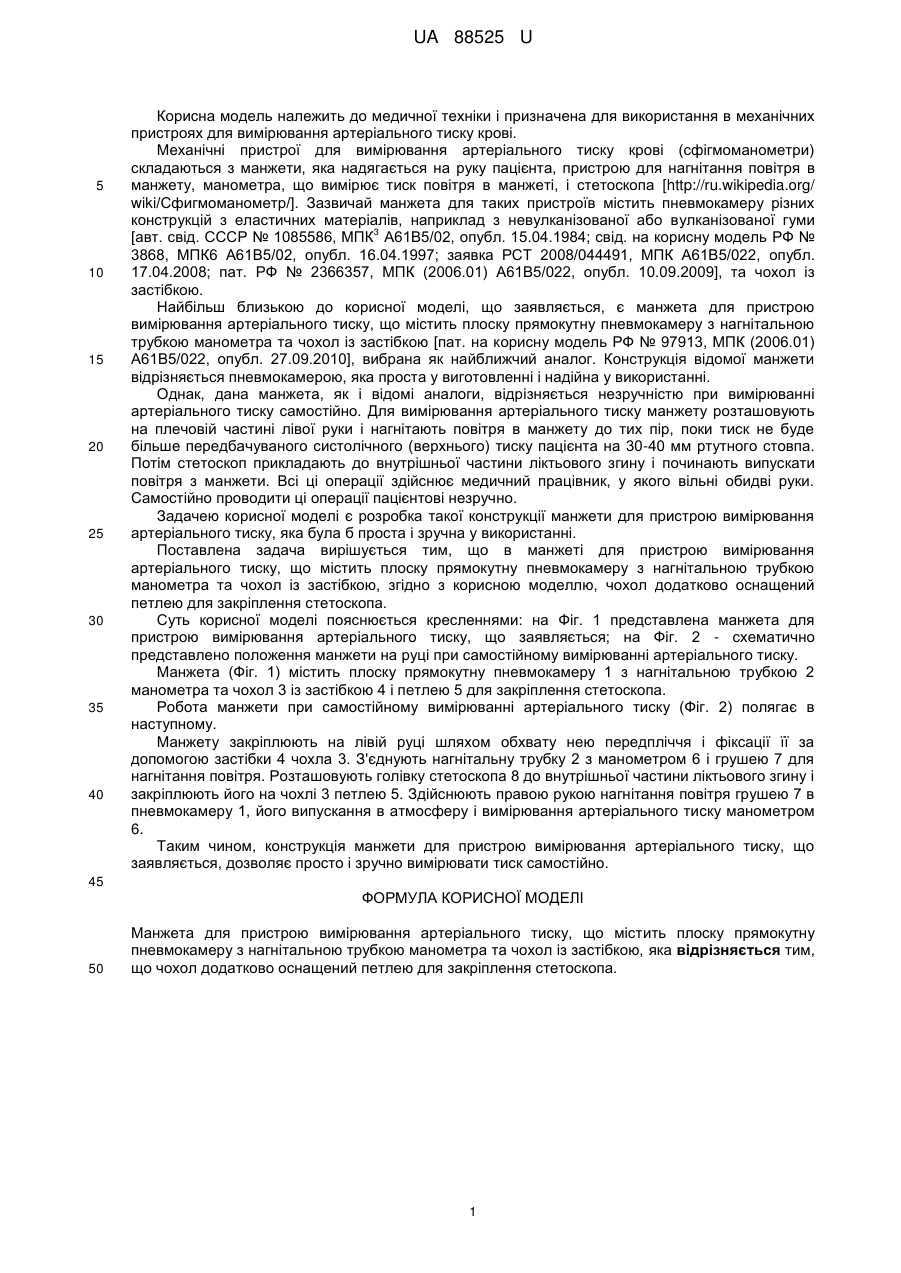

Реферат: UA 88525 U UA 88525 U 5 10 15 20 25 30 35 40 Корисна модель належить до медичної техніки і призначена для використання в механічних пристроях для вимірювання артеріального тиску крові. Механічні пристрої для вимірювання артеріального тиску крові (сфігмоманометри) складаються з манжети, яка надягається на руку пацієнта, пристрою для нагнітання повітря в манжету, манометра, що вимірює тиск повітря в манжеті, і стетоскопа [http://ru.wikipedia.org/ wiki/Сфигмоманометр/]. Зазвичай манжета для таких пристроїв містить пневмокамеру різних конструкцій з еластичних матеріалів, наприклад з невулканізованої або вулканізованої гуми 3 [авт. свід. СССР № 1085586, МПК А61В5/02, опубл. 15.04.1984; свід. на корисну модель РФ № 3868, МПК6 А61В5/02, опубл. 16.04.1997; заявка РСТ 2008/044491, МПК А61В5/022, опубл. 17.04.2008; пат. РФ № 2366357, МПК (2006.01) А61В5/022, опубл. 10.09.2009], та чохол із застібкою. Найбільш близькою до корисної моделі, що заявляється, є манжета для пристрою вимірювання артеріального тиску, що містить плоску прямокутну пневмокамеру з нагнітальною трубкою манометра та чохол із застібкою [пат. на корисну модель РФ № 97913, МПК (2006.01) А61В5/022, опубл. 27.09.2010], вибрана як найближчий аналог. Конструкція відомої манжети відрізняється пневмокамерою, яка проста у виготовленні і надійна у використанні. Однак, дана манжета, як і відомі аналоги, відрізняється незручністю при вимірюванні артеріального тиску самостійно. Для вимірювання артеріального тиску манжету розташовують на плечовій частині лівої руки і нагнітають повітря в манжету до тих пір, поки тиск не буде більше передбачуваного систолічного (верхнього) тиску пацієнта на 30-40 мм ртутного стовпа. Потім стетоскоп прикладають до внутрішньої частини ліктьового згину і починають випускати повітря з манжети. Всі ці операції здійснює медичний працівник, у якого вільні обидві руки. Самостійно проводити ці операції пацієнтові незручно. Задачею корисної моделі є розробка такої конструкції манжети для пристрою вимірювання артеріального тиску, яка була б проста і зручна у використанні. Поставлена задача вирішується тим, що в манжеті для пристрою вимірювання артеріального тиску, що містить плоску прямокутну пневмокамеру з нагнітальною трубкою манометра та чохол із застібкою, згідно з корисною моделлю, чохол додатково оснащений петлею для закріплення стетоскопа. Суть корисної моделі пояснюється кресленнями: на Фіг. 1 представлена манжета для пристрою вимірювання артеріального тиску, що заявляється; на Фіг. 2 - схематично представлено положення манжети на руці при самостійному вимірюванні артеріального тиску. Манжета (Фіг. 1) містить плоску прямокутну пневмокамеру 1 з нагнітальною трубкою 2 манометра та чохол 3 із застібкою 4 і петлею 5 для закріплення стетоскопа. Робота манжети при самостійному вимірюванні артеріального тиску (Фіг. 2) полягає в наступному. Манжету закріплюють на лівій руці шляхом обхвату нею передпліччя і фіксації її за допомогою застібки 4 чохла 3. З'єднують нагнітальну трубку 2 з манометром 6 і грушею 7 для нагнітання повітря. Розташовують голівку стетоскопа 8 до внутрішньої частини ліктьового згину і закріплюють його на чохлі 3 петлею 5. Здійснюють правою рукою нагнітання повітря грушею 7 в пневмокамеру 1, його випускання в атмосферу і вимірювання артеріального тиску манометром 6. Таким чином, конструкція манжети для пристрою вимірювання артеріального тиску, що заявляється, дозволяє просто і зручно вимірювати тиск самостійно. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Манжета для пристрою вимірювання артеріального тиску, що містить плоску прямокутну пневмокамеру з нагнітальною трубкою манометра та чохол із застібкою, яка відрізняється тим, що чохол додатково оснащений петлею для закріплення стетоскопа. 1 UA 88525 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
