Стенд для дослідження характеристик опор гвинтових лебідок

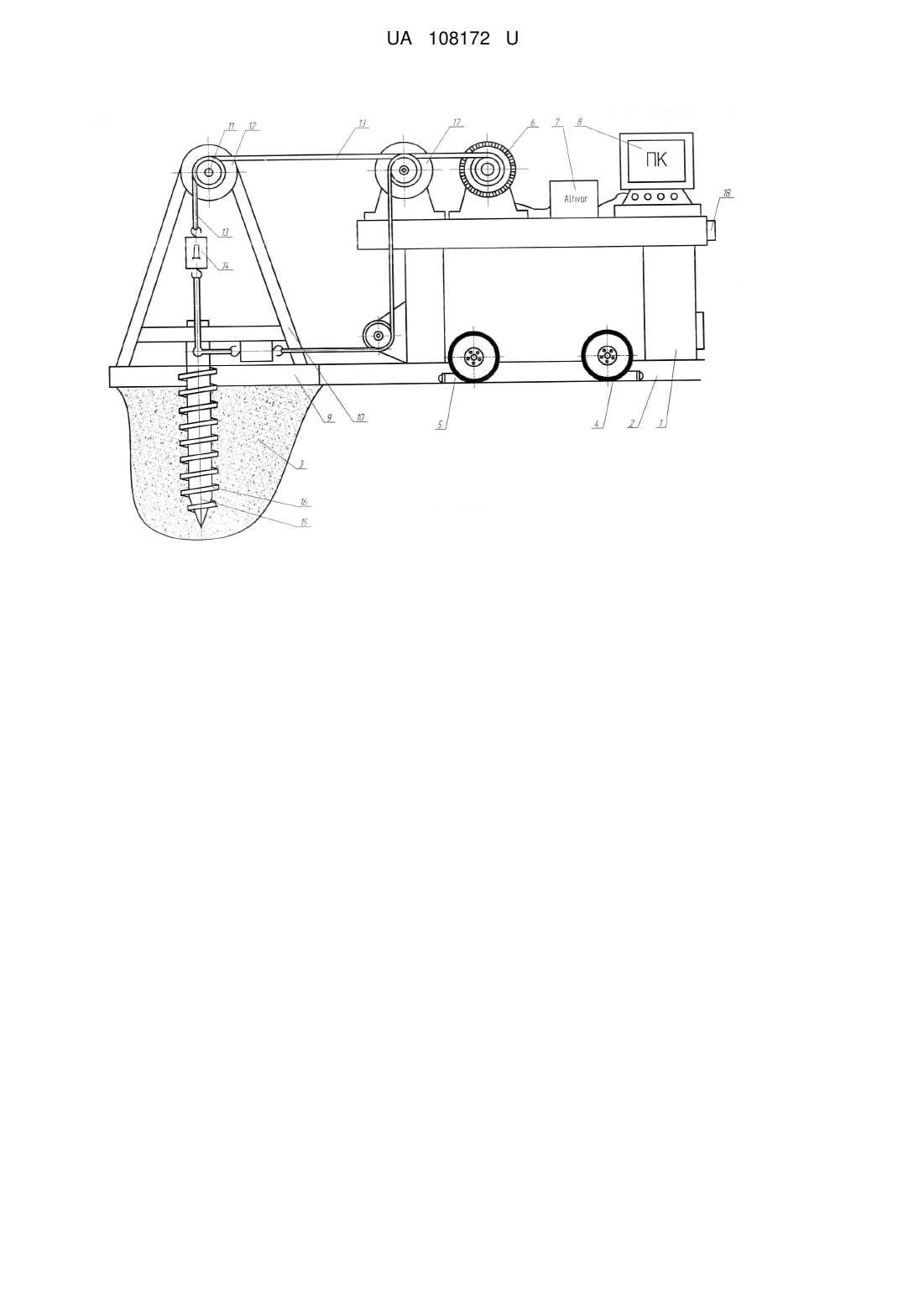

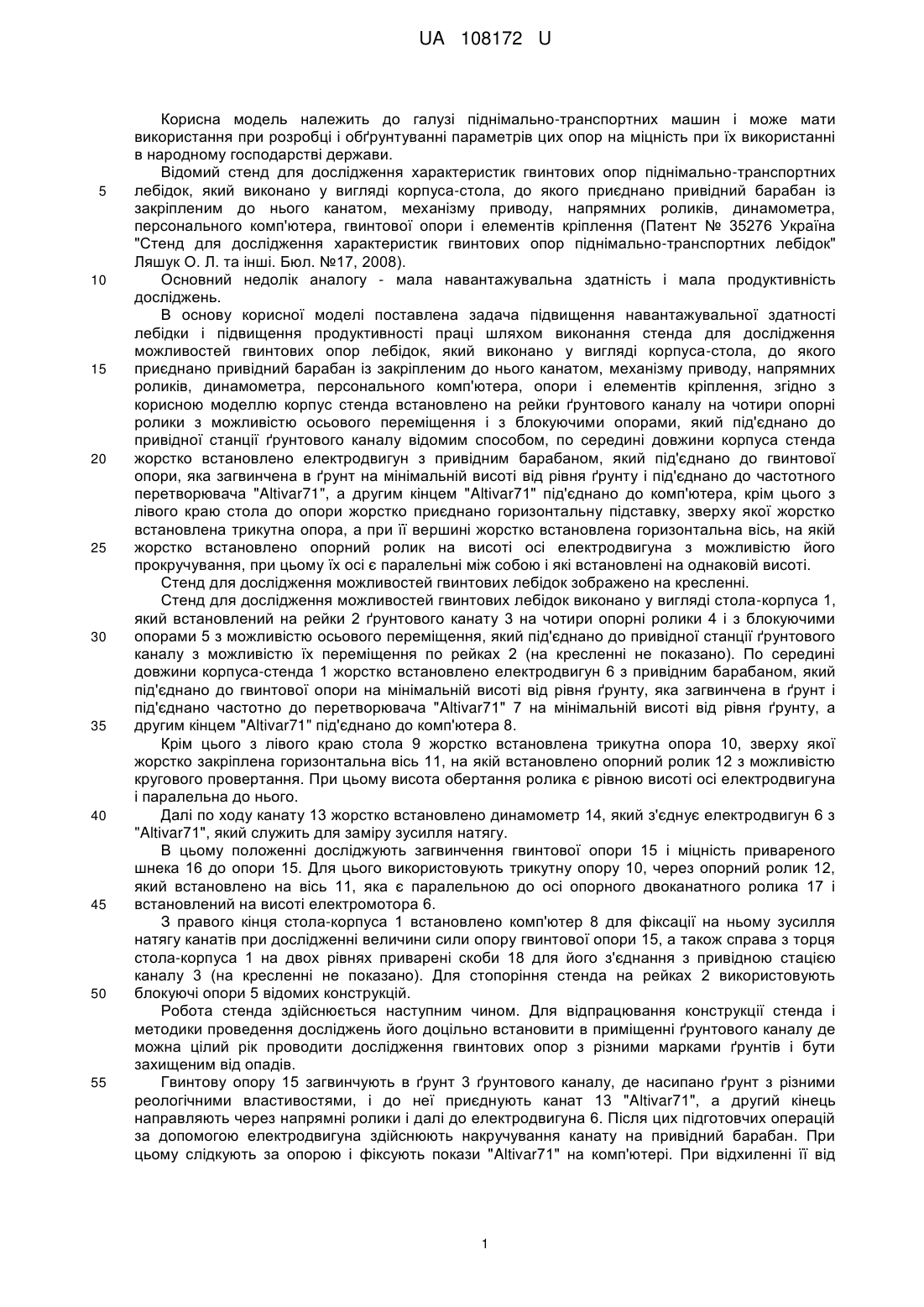

Реферат: Стенд для дослідження характеристик опор гвинтових лебідок виконано у вигляді корпусастола, до якого приєднано привідний барабан із закріпленим до нього канатом, механізму приводу, напрямних роликів, динамометра, персонального комп'ютера, опори і елементів кріплення. Корпус стенда встановлено на рейки ґрунтового каналу на чотири опорні ролики з можливістю осьового переміщення і з блокуючими опорами, який під'єднано до привідної станції ґрунтового каналу відомим способом, по середині довжини корпуса стенда жорстко встановлено електродвигун з привідним барабаном, який під'єднано до ґвинтової опори, яка загвинчена в ґрунт на мінімальній висоті від рівня ґрунту і під'єднаний до частотного перетворювача "Altivar71", а другим кінцем "Altivar71" під'єднаний до комп'ютера, крім цього з лівого краю стола до корпуса жорстко приєднано горизонтальну підставку, зверху якої жорстко встановлена трикутна опора, а при її вершині жорстко встановлена горизонтальна вісь, на якій жорстко встановлений опорний ролик на висоті осі електродвигуна з можливістю його прокручування, при цьому їх осі є паралельні між собою і які встановлені на однаковій висоті. UA 108172 U (12) UA 108172 U UA 108172 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі піднімально-транспортних машин і може мати використання при розробці і обґрунтуванні параметрів цих опор на міцність при їх використанні в народному господарстві держави. Відомий стенд для дослідження характеристик гвинтових опор піднімально-транспортних лебідок, який виконано у вигляді корпуса-стола, до якого приєднано привідний барабан із закріпленим до нього канатом, механізму приводу, напрямних роликів, динамометра, персонального комп'ютера, гвинтової опори і елементів кріплення (Патент № 35276 Україна "Стенд для дослідження характеристик гвинтових опор піднімально-транспортних лебідок" Ляшук О. Л. та інші. Бюл. №17, 2008). Основний недолік аналогу - мала навантажувальна здатність і мала продуктивність досліджень. В основу корисної моделі поставлена задача підвищення навантажувальної здатності лебідки і підвищення продуктивності праці шляхом виконання стенда для дослідження можливостей гвинтових опор лебідок, який виконано у вигляді корпуса-стола, до якого приєднано привідний барабан із закріпленим до нього канатом, механізму приводу, напрямних роликів, динамометра, персонального комп'ютера, опори і елементів кріплення, згідно з корисною моделлю корпус стенда встановлено на рейки ґрунтового каналу на чотири опорні ролики з можливістю осьового переміщення і з блокуючими опорами, який під'єднано до привідної станції ґрунтового каналу відомим способом, по середині довжини корпуса стенда жорстко встановлено електродвигун з привідним барабаном, який під'єднано до гвинтової опори, яка загвинчена в ґрунт на мінімальній висоті від рівня ґрунту і під'єднано до частотного перетворювача "Altivar71", а другим кінцем "Altivar71" під'єднано до комп'ютера, крім цього з лівого краю стола до опори жорстко приєднано горизонтальну підставку, зверху якої жорстко встановлена трикутна опора, а при її вершині жорстко встановлена горизонтальна вісь, на якій жорстко встановлено опорний ролик на висоті осі електродвигуна з можливістю його прокручування, при цьому їх осі є паралельні між собою і які встановлені на однаковій висоті. Стенд для дослідження можливостей гвинтових лебідок зображено на кресленні. Стенд для дослідження можливостей гвинтових лебідок виконано у вигляді стола-корпуса 1, який встановлений на рейки 2 ґрунтового канату 3 на чотири опорні ролики 4 і з блокуючими опорами 5 з можливістю осьового переміщення, який під'єднано до привідної станції ґрунтового каналу з можливістю їх переміщення по рейках 2 (на кресленні не показано). По середині довжини корпуса-стенда 1 жорстко встановлено електродвигун 6 з привідним барабаном, який під'єднано до гвинтової опори на мінімальній висоті від рівня ґрунту, яка загвинчена в ґрунт і під'єднано частотно до перетворювача "Altivar71" 7 на мінімальній висоті від рівня ґрунту, а другим кінцем "Altivar71" під'єднано до комп'ютера 8. Крім цього з лівого краю стола 9 жорстко встановлена трикутна опора 10, зверху якої жорстко закріплена горизонтальна вісь 11, на якій встановлено опорний ролик 12 з можливістю кругового провертання. При цьому висота обертання ролика є рівною висоті осі електродвигуна і паралельна до нього. Далі по ходу канату 13 жорстко встановлено динамометр 14, який з'єднує електродвигун 6 з "Altivar71", який служить для заміру зусилля натягу. В цьому положенні досліджують загвинчення гвинтової опори 15 і міцність привареного шнека 16 до опори 15. Для цього використовують трикутну опору 10, через опорний ролик 12, який встановлено на вісь 11, яка є паралельною до осі опорного двоканатного ролика 17 і встановлений на висоті електромотора 6. З правого кінця стола-корпуса 1 встановлено комп'ютер 8 для фіксації на ньому зусилля натягу канатів при дослідженні величини сили опору гвинтової опори 15, а також справа з торця стола-корпуса 1 на двох рівнях приварені скоби 18 для його з'єднання з привідною стацією каналу 3 (на кресленні не показано). Для стопоріння стенда на рейках 2 використовують блокуючі опори 5 відомих конструкцій. Робота стенда здійснюється наступним чином. Для відпрацювання конструкції стенда і методики проведення досліджень його доцільно встановити в приміщенні ґрунтового каналу де можна цілий рік проводити дослідження гвинтових опор з різними марками ґрунтів і бути захищеним від опадів. Гвинтову опору 15 загвинчують в ґрунт 3 ґрунтового каналу, де насипано ґрунт з різними реологічними властивостями, і до неї приєднують канат 13 "Altivar71", а другий кінець направляють через напрямні ролики і далі до електродвигуна 6. Після цих підготовчих операцій за допомогою електродвигуна здійснюють накручування канату на привідний барабан. При цьому слідкують за опорою і фіксують покази "Altivar71" на комп'ютері. При відхиленні її від 1 UA 108172 U 5 вертикалі більше допустимого дослідження припиняють і встановлюють граничні значення сили опору гвинтової опори 15. Друга серія досліджень пов'язана з визначенням вертикальної сили опри загвинченої опори і визначення міцності гвинта і зварних швів. До переваг стенда належить підвищення навантажувальної здатності гвинтової опори і підвищення продуктивності праці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Стенд для дослідження характеристик опор гвинтових лебідок, який виконано у вигляді корпусастола, до якого приєднано привідний барабан із закріпленим до нього канатом, механізму приводу, напрямних роликів, динамометра, персонального комп'ютера, опори і елементів кріплення, який відрізняється тим, що корпус стенда встановлено на рейки ґрунтового каналу на чотири опорні ролики з можливістю осьового переміщення і з блокуючими опорами, який під'єднаний до привідної станції ґрунтового каналу відомим способом, по середині довжини корпуса стенда жорстко встановлено електродвигун з привідним барабаном, який під'єднаний до гвинтової опори, яка загвинчена в ґрунт на мінімальній висоті від рівня ґрунту і під'єднаний до частотного перетворювача "Altivar71", а другим кінцем "Altivar71" під'єднаний до комп'ютера, крім цього з лівого краю стола до корпуса жорстко приєднано горизонтальну підставку, зверху якої жорстко встановлена трикутна опора, а при її вершині жорстко встановлена горизонтальна вісь, на якій жорстко встановлений опорний ролик на висоті осі електродвигуна з можливістю його прокручування, при цьому їх осі є паралельні між собою і які встановлені на однаковій висоті. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
