Вузол болтового з’єднання елементів верхнього пояса просторового структурно-вантового сталезалізобетонного покриття

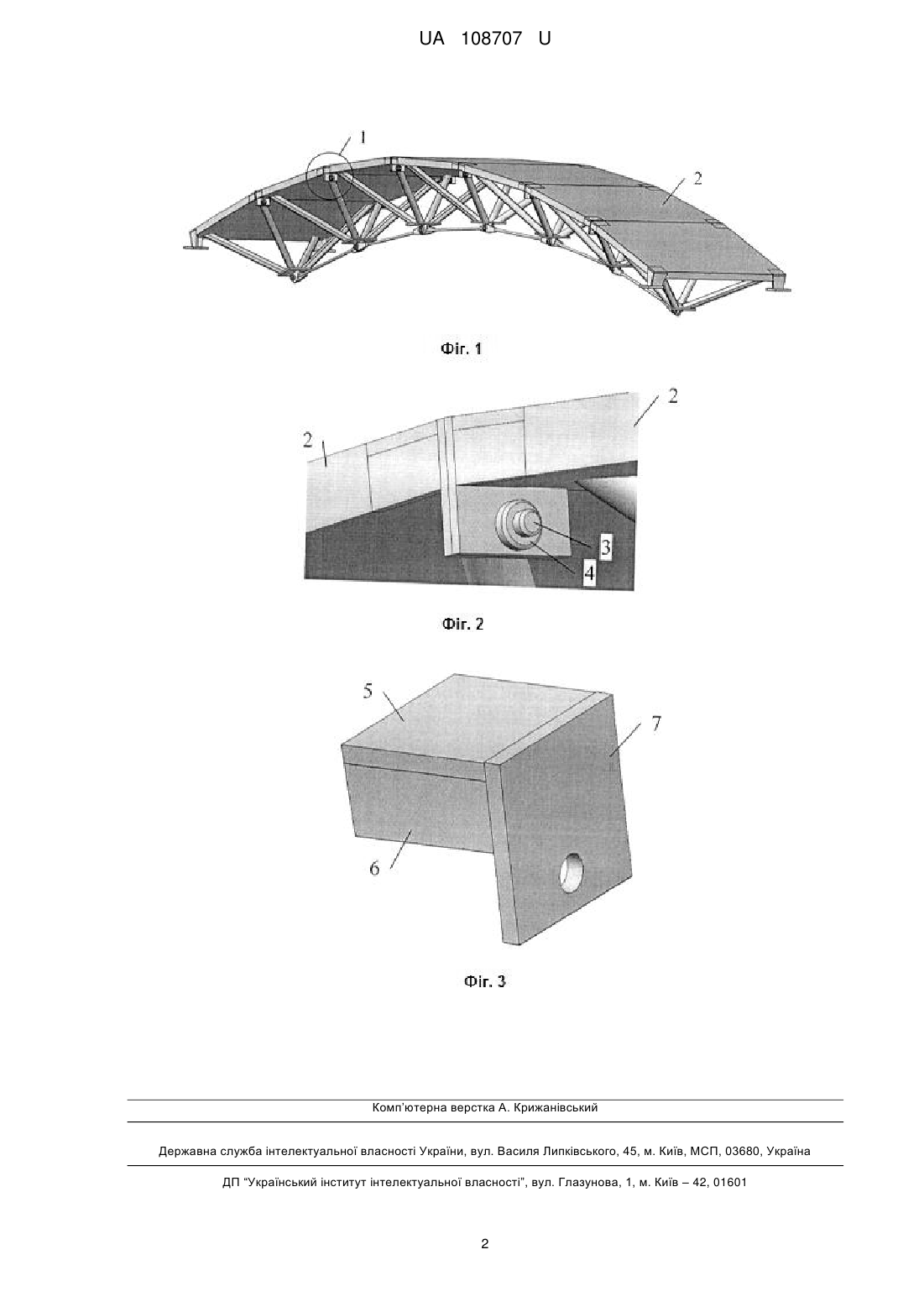

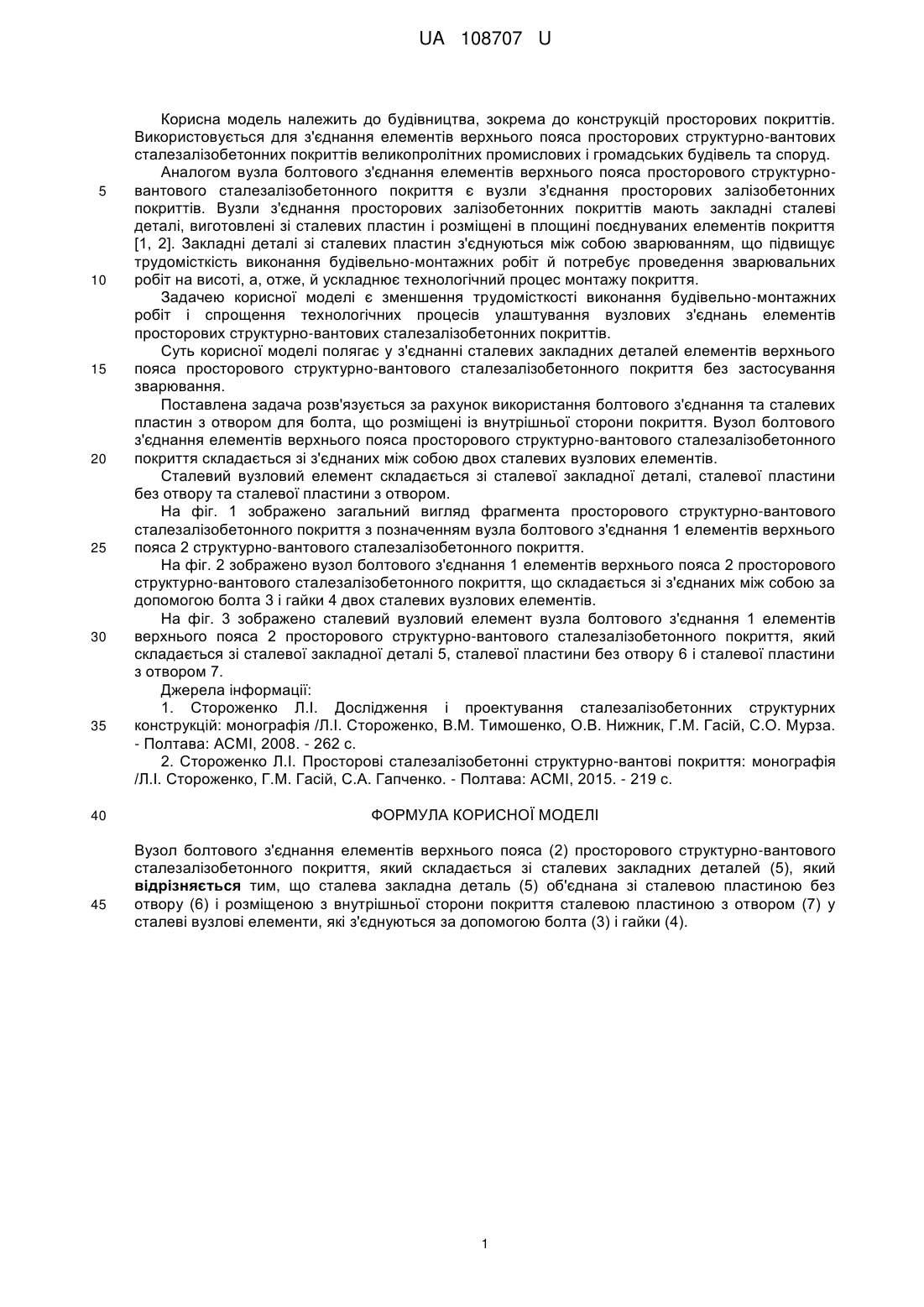

Реферат: Вузол болтового з'єднання елементів верхнього пояса (2) просторового структурно-вантового сталезалізобетонного покриття складається зі сталевих закладних деталей (5). Крім цього, сталева закладна деталь (5) об'єднана зі сталевою пластиною без отвору (6) і розміщеною з внутрішньої сторони покриття сталевою пластиною з отвором (7) у сталеві вузлові елементи, які з'єднуються за допомогою болта (3) і гайки (4). UA 108707 U (12) UA 108707 U UA 108707 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва, зокрема до конструкцій просторових покриттів. Використовується для з'єднання елементів верхнього пояса просторових структурно-вантових сталезалізобетонних покриттів великопролітних промислових і громадських будівель та споруд. Аналогом вузла болтового з'єднання елементів верхнього пояса просторового структурновантового сталезалізобетонного покриття є вузли з'єднання просторових залізобетонних покриттів. Вузли з'єднання просторових залізобетонних покриттів мають закладні сталеві деталі, виготовлені зі сталевих пластин і розміщені в площині поєднуваних елементів покриття [1, 2]. Закладні деталі зі сталевих пластин з'єднуються між собою зварюванням, що підвищує трудомісткість виконання будівельно-монтажних робіт й потребує проведення зварювальних робіт на висоті, а, отже, й ускладнює технологічний процес монтажу покриття. Задачею корисної моделі є зменшення трудомісткості виконання будівельно-монтажних робіт і спрощення технологічних процесів улаштування вузлових з'єднань елементів просторових структурно-вантових сталезалізобетонних покриттів. Суть корисної моделі полягає у з'єднанні сталевих закладних деталей елементів верхнього пояса просторового структурно-вантового сталезалізобетонного покриття без застосування зварювання. Поставлена задача розв'язується за рахунок використання болтового з'єднання та сталевих пластин з отвором для болта, що розміщені із внутрішньої сторони покриття. Вузол болтового з'єднання елементів верхнього пояса просторового структурно-вантового сталезалізобетонного покриття складається зі з'єднаних між собою двох сталевих вузлових елементів. Сталевий вузловий елемент складається зі сталевої закладної деталі, сталевої пластини без отвору та сталевої пластини з отвором. На фіг. 1 зображено загальний вигляд фрагмента просторового структурно-вантового сталезалізобетонного покриття з позначенням вузла болтового з'єднання 1 елементів верхнього пояса 2 структурно-вантового сталезалізобетонного покриття. На фіг. 2 зображено вузол болтового з'єднання 1 елементів верхнього пояса 2 просторового структурно-вантового сталезалізобетонного покриття, що складається зі з'єднаних між собою за допомогою болта 3 і гайки 4 двох сталевих вузлових елементів. На фіг. 3 зображено сталевий вузловий елемент вузла болтового з'єднання 1 елементів верхнього пояса 2 просторового структурно-вантового сталезалізобетонного покриття, який складається зі сталевої закладної деталі 5, сталевої пластини без отвору 6 і сталевої пластини з отвором 7. Джерела інформації: 1. Стороженко Л.І. Дослідження і проектування сталезалізобетонних структурних конструкцій: монографія /Л.І. Стороженко, В.М. Тимошенко, О.В. Нижник, Г.М. Гасій, C.O. Мурза. - Полтава: АСМІ, 2008. - 262 с. 2. Стороженко Л.І. Просторові сталезалізобетонні структурно-вантові покриття: монографія /Л.І. Стороженко, Г.М. Гасій, С.А. Гапченко. - Полтава: АСМІ, 2015. - 219 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вузол болтового з'єднання елементів верхнього пояса (2) просторового структурно-вантового сталезалізобетонного покриття, який складається зі сталевих закладних деталей (5), який відрізняється тим, що сталева закладна деталь (5) об'єднана зі сталевою пластиною без отвору (6) і розміщеною з внутрішньої сторони покриття сталевою пластиною з отвором (7) у сталеві вузлові елементи, які з'єднуються за допомогою болта (3) і гайки (4). 1 UA 108707 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
