Вузол з’єднання елементів зі сталевого каната нижнього пояса структурно-вантового покриття

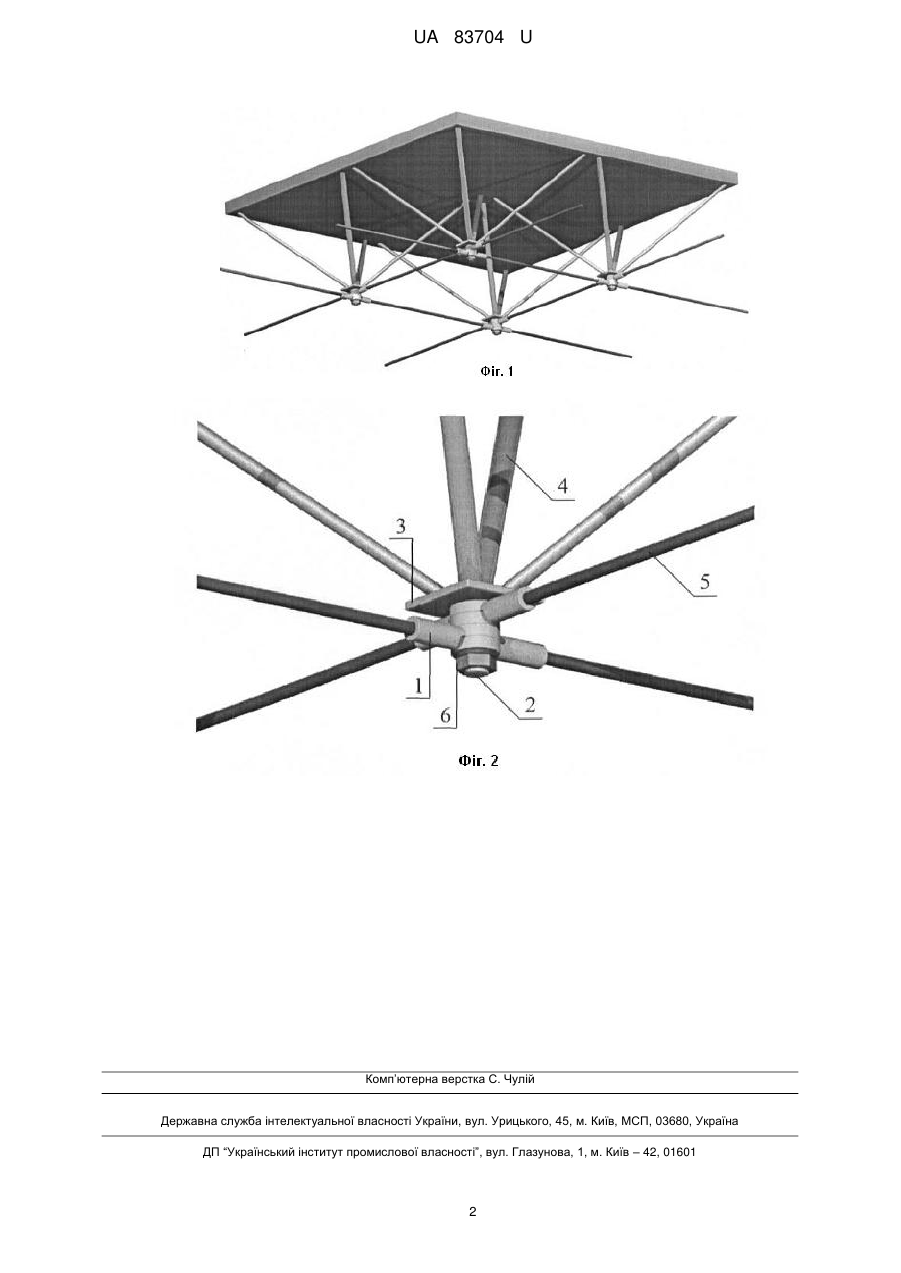

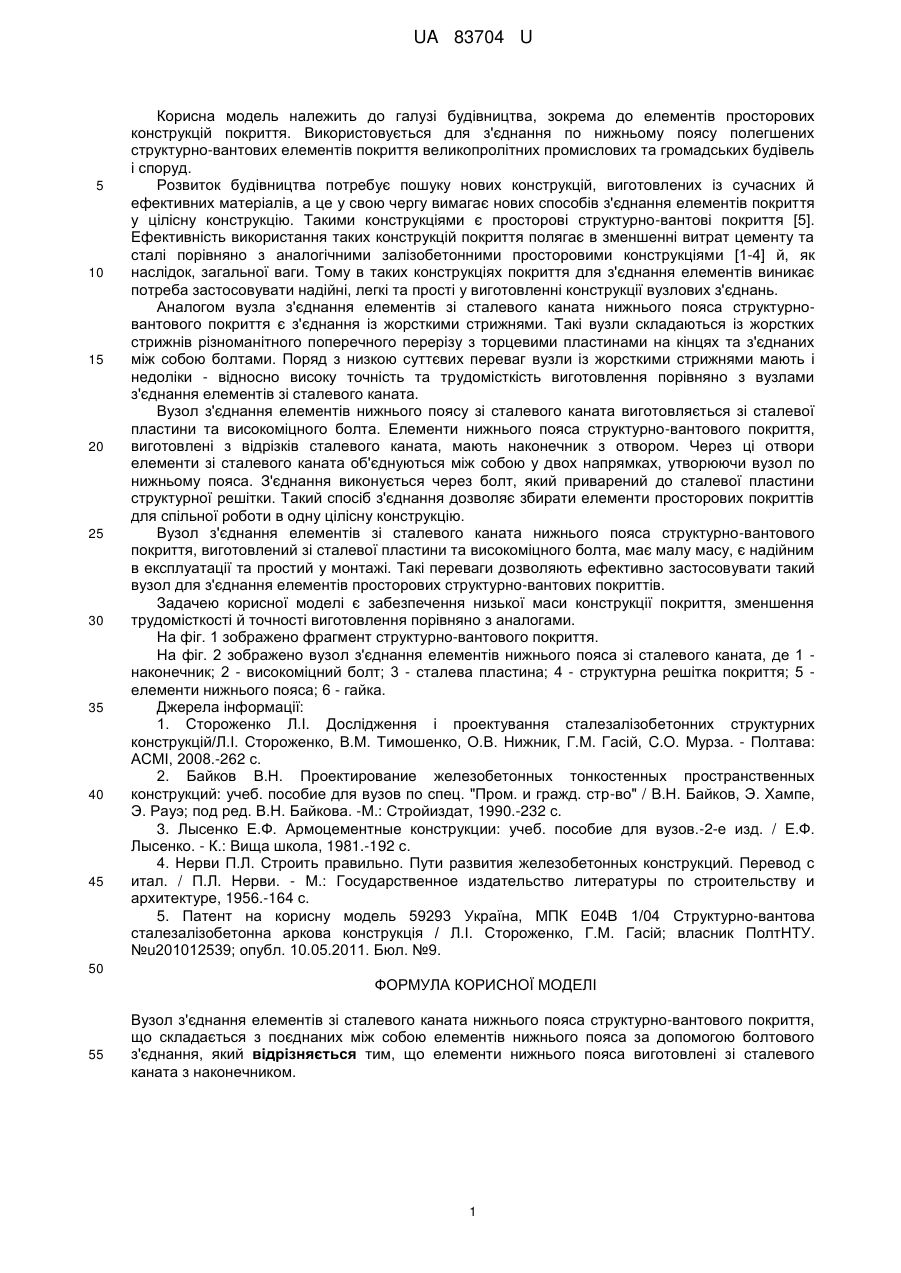

Реферат: Вузол з'єднання елементів зі сталевого каната нижнього пояса структурно-вантового покриття складається з поєднаних між собою елементів нижнього пояса за допомогою болтового з'єднання. Елементи нижнього пояса виготовлені зі сталевого каната з наконечником UA 83704 U (54) ВУЗОЛ З'ЄДНАННЯ ЕЛЕМЕНТІВ ЗІ СТАЛЕВОГО КАНАТА НИЖНЬОГО ПОЯСА СТРУКТУРНОВАНТОВОГО ПОКРИТТЯ UA 83704 U UA 83704 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до елементів просторових конструкцій покриття. Використовується для з'єднання по нижньому поясу полегшених структурно-вантових елементів покриття великопролітних промислових та громадських будівель і споруд. Розвиток будівництва потребує пошуку нових конструкцій, виготовлених із сучасних й ефективних матеріалів, а це у свою чергу вимагає нових способів з'єднання елементів покриття у цілісну конструкцію. Такими конструкціями є просторові структурно-вантові покриття [5]. Ефективність використання таких конструкцій покриття полягає в зменшенні витрат цементу та сталі порівняно з аналогічними залізобетонними просторовими конструкціями [1-4] й, як наслідок, загальної ваги. Тому в таких конструкціях покриття для з'єднання елементів виникає потреба застосовувати надійні, легкі та прості у виготовленні конструкції вузлових з'єднань. Аналогом вузла з'єднання елементів зі сталевого каната нижнього пояса структурновантового покриття є з'єднання із жорсткими стрижнями. Такі вузли складаються із жорстких стрижнів різноманітного поперечного перерізу з торцевими пластинами на кінцях та з'єднаних між собою болтами. Поряд з низкою суттєвих переваг вузли із жорсткими стрижнями мають і недоліки - відносно високу точність та трудомісткість виготовлення порівняно з вузлами з'єднання елементів зі сталевого каната. Вузол з'єднання елементів нижнього поясу зі сталевого каната виготовляється зі сталевої пластини та високоміцного болта. Елементи нижнього пояса структурно-вантового покриття, виготовлені з відрізків сталевого каната, мають наконечник з отвором. Через ці отвори елементи зі сталевого каната об'єднуються між собою у двох напрямках, утворюючи вузол по нижньому пояса. З'єднання виконується через болт, який приварений до сталевої пластини структурної решітки. Такий спосіб з'єднання дозволяє збирати елементи просторових покриттів для спільної роботи в одну цілісну конструкцію. Вузол з'єднання елементів зі сталевого каната нижнього пояса структурно-вантового покриття, виготовлений зі сталевої пластини та високоміцного болта, має малу масу, є надійним в експлуатації та простий у монтажі. Такі переваги дозволяють ефективно застосовувати такий вузол для з'єднання елементів просторових структурно-вантових покриттів. Задачею корисної моделі є забезпечення низької маси конструкції покриття, зменшення трудомісткості й точності виготовлення порівняно з аналогами. На фіг. 1 зображено фрагмент структурно-вантового покриття. На фіг. 2 зображено вузол з'єднання елементів нижнього пояса зі сталевого каната, де 1 наконечник; 2 - високоміцний болт; 3 - сталева пластина; 4 - структурна решітка покриття; 5 елементи нижнього пояса; 6 - гайка. Джерела інформації: 1. Стороженко Л.І. Дослідження і проектування сталезалізобетонних структурних конструкцій/Л.І. Стороженко, В.М. Тимошенко, О.В. Нижник, Г.М. Гасій, C.O. Мурза. - Полтава: АСМІ, 2008.-262 с. 2. Байков В.Н. Проектирование железобетонных тонкостенных пространственных конструкций: учеб. пособие для вузов по спец. "Пром. и гражд. стр-во" / В.Н. Байков, Э. Хампе, Э. Рауэ; под ред. В.Н. Байкова. -М.: Стройиздат, 1990.-232 с. 3. Лысенко Е.Ф. Армоцементные конструкции: учеб. пособие для вузов.-2-е изд. / Е.Ф. Лысенко. - К.: Вища школа, 1981.-192 с. 4. Нерви П.Л. Строить правильно. Пути развития железобетонных конструкций. Перевод с итал. / П.Л. Нерви. - М.: Государственное издательство литературы по строительству и архитектуре, 1956.-164 с. 5. Патент на корисну модель 59293 Україна, МПК Е04В 1/04 Структурно-вантова сталезалізобетонна аркова конструкція / Л.І. Стороженко, Г.М. Гасій; власник ПолтНТУ. №u201012539; опубл. 10.05.2011. Бюл. №9. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Вузол з'єднання елементів зі сталевого каната нижнього пояса структурно-вантового покриття, що складається з поєднаних між собою елементів нижнього пояса за допомогою болтового з'єднання, який відрізняється тим, що елементи нижнього пояса виготовлені зі сталевого каната з наконечником. 1 UA 83704 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
