Нижній пояс просторового структурно-вантового сталезалізобетонного покриття з гнучких елементів

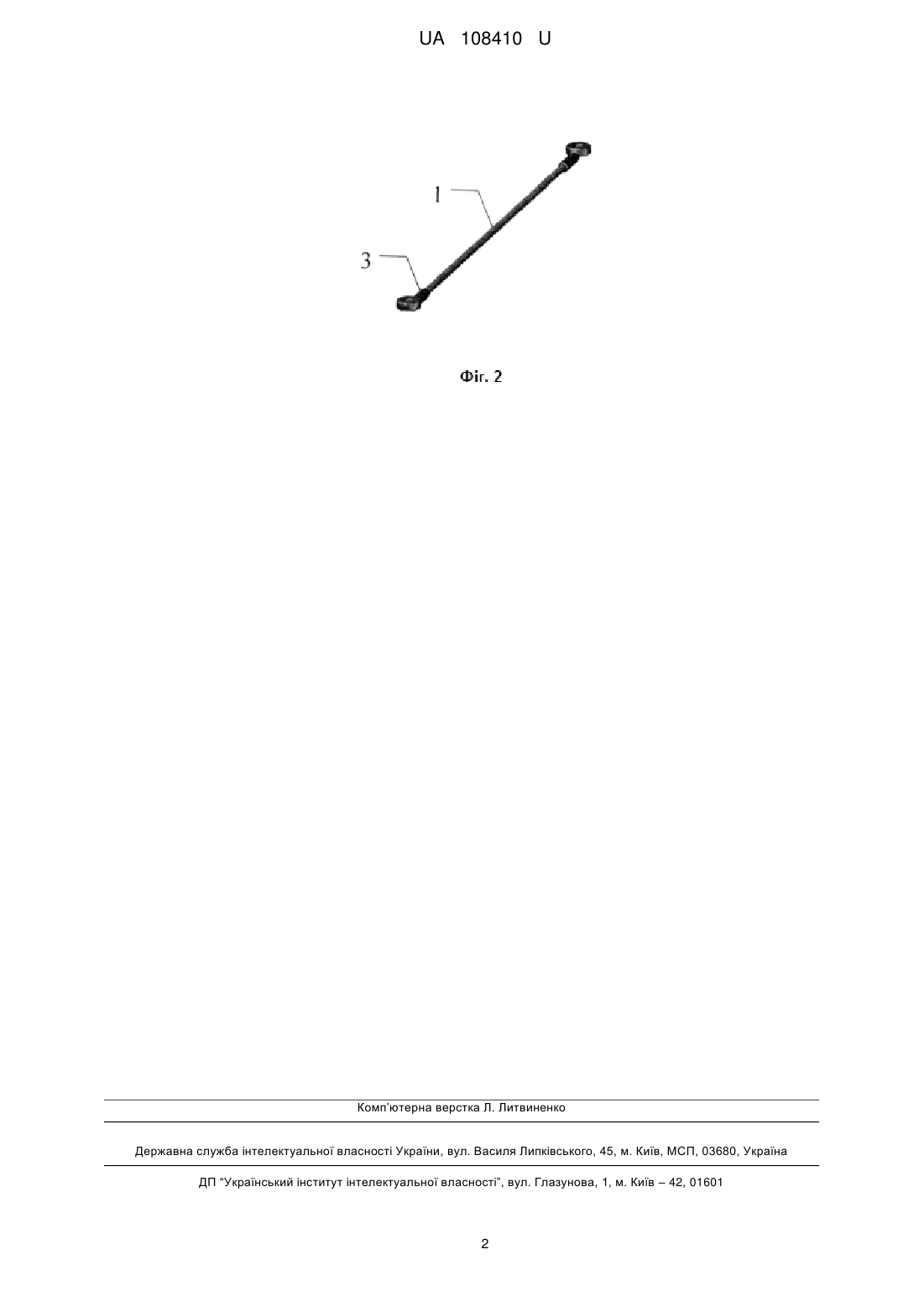

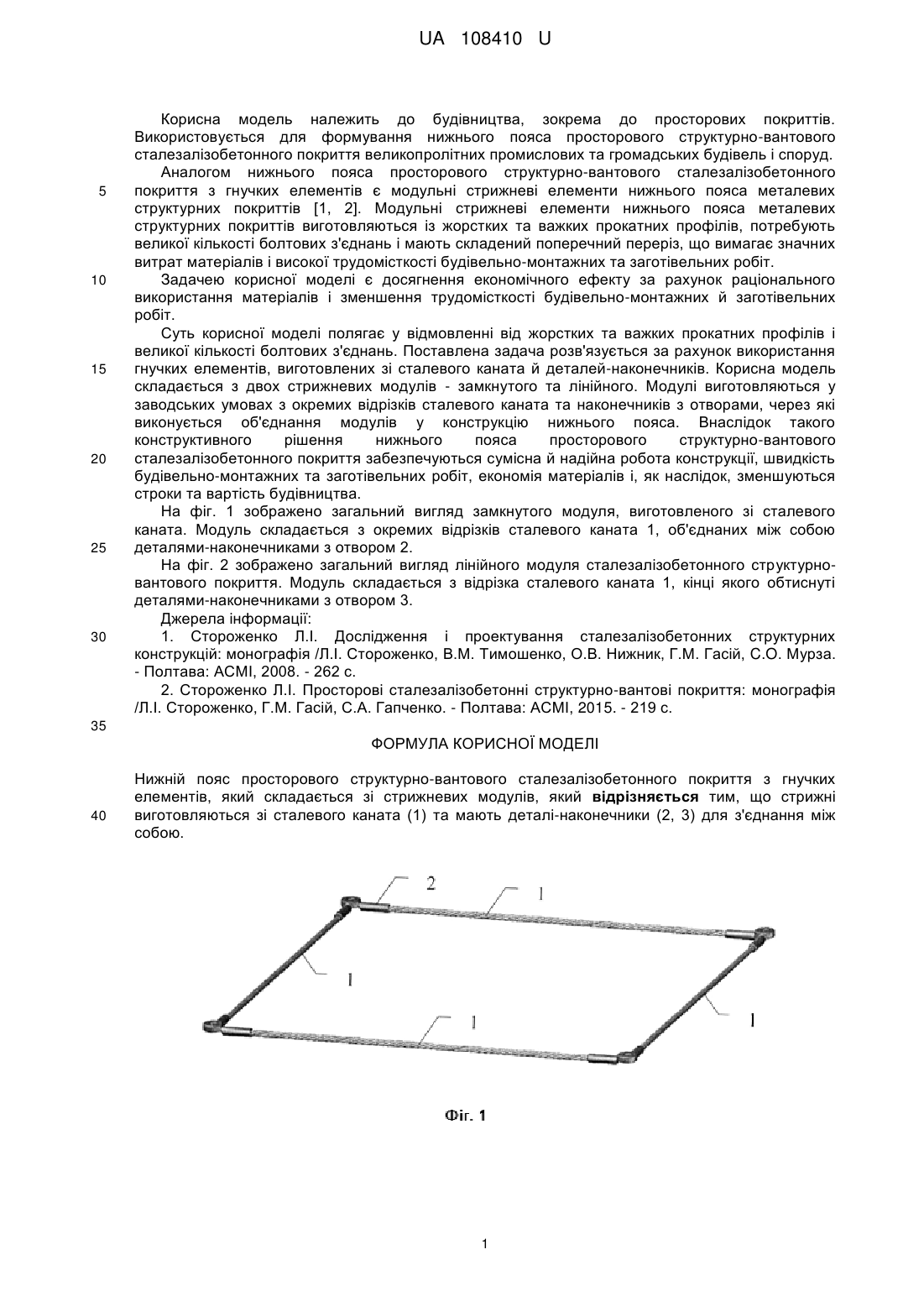

Реферат: Нижній пояс просторового структурно-вантового сталезалізобетонного покриття з гнучких елементів складається зі стрижневих модулів. Стрижні виготовляються зі сталевого каната (1) та мають деталі-наконечники (2, 3) для з'єднання між собою. UA 108410 U (12) UA 108410 U UA 108410 U 5 10 15 20 25 30 Корисна модель належить до будівництва, зокрема до просторових покриттів. Використовується для формування нижнього пояса просторового структурно-вантового сталезалізобетонного покриття великопролітних промислових та громадських будівель і споруд. Аналогом нижнього пояса просторового структурно-вантового сталезалізобетонного покриття з гнучких елементів є модульні стрижневі елементи нижнього пояса металевих структурних покриттів [1, 2]. Модульні стрижневі елементи нижнього пояса металевих структурних покриттів виготовляються із жорстких та важких прокатних профілів, потребують великої кількості болтових з'єднань і мають складений поперечний переріз, що вимагає значних витрат матеріалів і високої трудомісткості будівельно-монтажних та заготівельних робіт. Задачею корисної моделі є досягнення економічного ефекту за рахунок раціонального використання матеріалів і зменшення трудомісткості будівельно-монтажних й заготівельних робіт. Суть корисної моделі полягає у відмовленні від жорстких та важких прокатних профілів і великої кількості болтових з'єднань. Поставлена задача розв'язується за рахунок використання гнучких елементів, виготовлених зі сталевого каната й деталей-наконечників. Корисна модель складається з двох стрижневих модулів - замкнутого та лінійного. Модулі виготовляються у заводських умовах з окремих відрізків сталевого каната та наконечників з отворами, через які виконується об'єднання модулів у конструкцію нижнього пояса. Внаслідок такого конструктивного рішення нижнього пояса просторового структурно-вантового сталезалізобетонного покриття забезпечуються сумісна й надійна робота конструкції, швидкість будівельно-монтажних та заготівельних робіт, економія матеріалів і, як наслідок, зменшуються строки та вартість будівництва. На фіг. 1 зображено загальний вигляд замкнутого модуля, виготовленого зі сталевого каната. Модуль складається з окремих відрізків сталевого каната 1, об'єднаних між собою деталями-наконечниками з отвором 2. На фіг. 2 зображено загальний вигляд лінійного модуля сталезалізобетонного структурновантового покриття. Модуль складається з відрізка сталевого каната 1, кінці якого обтиснуті деталями-наконечниками з отвором 3. Джерела інформації: 1. Стороженко Л.І. Дослідження і проектування сталезалізобетонних структурних конструкцій: монографія /Л.І. Стороженко, В.М. Тимошенко, О.В. Нижник, Г.М. Гасій, C.O. Мурза. - Полтава: АСМІ, 2008. - 262 с. 2. Стороженко Л.І. Просторові сталезалізобетонні структурно-вантові покриття: монографія /Л.І. Стороженко, Г.М. Гасій, С.А. Гапченко. - Полтава: АСМІ, 2015. - 219 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Нижній пояс просторового структурно-вантового сталезалізобетонного покриття з гнучких елементів, який складається зі стрижневих модулів, який відрізняється тим, що стрижні виготовляються зі сталевого каната (1) та мають деталі-наконечники (2, 3) для з'єднання між собою. 1 UA 108410 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
