Спосіб регулювання тиску в компенсаторі об’єму

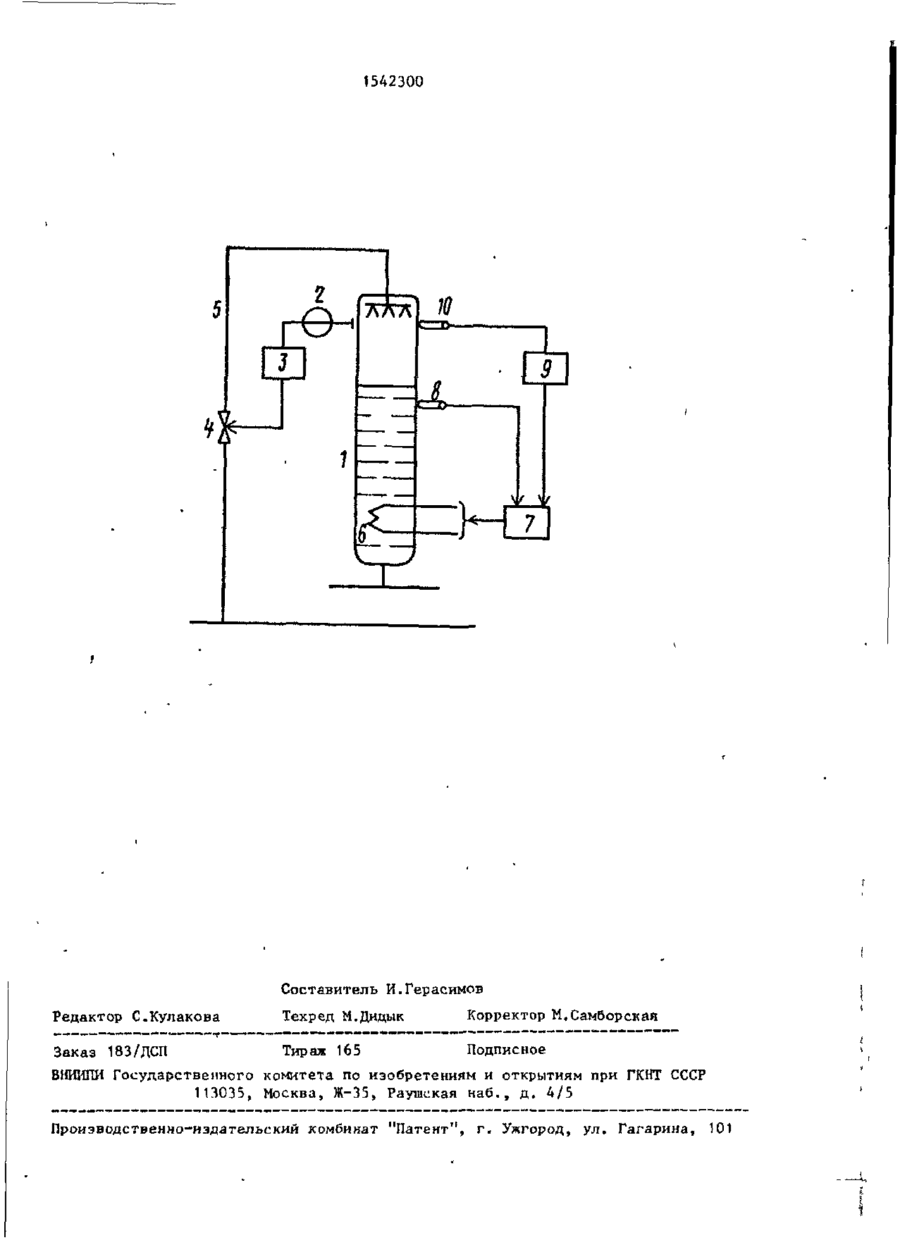

n л ;. л г л ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ^№-* О J < . (21) 4422322/31-25 (22) 10.05.88 (71) Предприятие "Донтехэнерго" Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "Союзтехэнерго" (72) В.И.Танский, С.В.Алтын и С.С.Алтын (53) 621.039.5 (088.8) (56) Авторское свидетельство СССР № 1419369, кл. О 21 D 3/10, 1987. (54) СПОСОБ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ В КОМПЕНСАТОРЕ ОБЪЕМА (57) Изобретение относится к атомной энергетике и может быть использовано в схемах автоматизации энергоблоков. с водоводяными реакторами. Целью изоб Изобретение относится к атомной энергетике и может быть использовано в схемах автоматизации энергоблоков с водоводяными реакторами. Целью изобретения является повышение качества регулирования давления в переходных процессах с вытеснением в компенсатор объема более холодной воды из первого контура. На чертеже представлена схема устройства регулирования давления в компенсаторе объема, реализующего предлагаемый способ. Устройство содержит компенсатор объема, с паровым пространством кор5-90 4 ***-_ ретения является повышение качества регулирования давления в переходных процессах с вытеснением в компенсатор объема более холодной воды из первого контура. Измерение температуры пара в паровом пространстве компенсатора объема и корректировка воздействия на электронагреватель компенсатора объема по сформированному ^дифференцированному сигналу по температуре пара предотвращают увеличение положительных отклонений давления уменьшением мощности электронагревателя во время быстрого роста давления и уменьшают отрицательные отклонения давления нагревом воды до состояния насыщения к моменту полного устранения положительного отклонения давления после вытеснения в компенсатор объема более холодной воды из первого контура. 1 ил. пуса 1 которого соединен датчик 2 давления, подключенный к входу регулятора 3, воздействие которого подключено к клапану 4 на трубопроводе 5 впрыска, соединенного с первым контуром. К электронагревателю 6, размещенному в водяном объеме компенсатора объема, подключено воздействие регулятора 7, вход которого соединен с датчиком 8 температуры, установленным в компенсаторе объема под уровнем воды, и с дифференциатором 9, к входу которого подключен датчик 10 температуры, установленный в паровом пространстве компенсатора объема. о 1542300 Давление в компенсаторе объема регулируют следующим образом. В установившемся режиме работы первого контура давление в компенсаторе объема равно заданному, клапан на трубопроводе 5 впрыска закрыт, регулятор 3 находится в сбалансированном состоянии. Температура воды и пара, измеряемая датчиками 8, 10 тем10 пературы, равна температуре насыщения при заданном давлении и остается постоянной, если давление не меняется. На выходе дифференциатора 9 сигнал отсутствует. Регулятор 7сбвлансирован. Электронагреватель 6 работает с минимальной 15 мощностью, компенсирующей потери тепла через изоляцию корпуса 1 компенсатора объема. Б случае уменьшения температуры 20 воды первого контура и, соответственно ее удельного объема, вода из компенсатора объема вытесняется в горячую нитку контура. При этом давление снижается, вода в компенсаторе объема 25 вскипает и тепло, аккумулированное в воде, расходуется на парообразование. Температура воды и пара снижается по линии насыщения одновременно со снижением давления. Уменьшение 30 сигнала датчика 2 давления делает невозможным воздействие регулятора 3 на открытие клапана 4 на трубопроводе 5 впрыска. Уменьшение сигнала датчика 8 температуры вызывает воздейст35 вие регулятора 7 на увеличение мощности электронагревателя 6. Одновременно на входе дифференциатора 9 уменьшается сигнал датчика 10 температуры. При этом появляется сигнал дифференциатора 9, который воздейст- 40 вует на входе регулятора 7 в ту же сторону, что и уменьшение сигнала датчика 8 температуры, и тем самым усиливает воздействие регулятора 7 45 на увеличение мощности электронагревателя 6. Увеличение мощности электронагревателя 6 вызывает дополнительное парообразование, которое способствует восстановлению давления. При этом действие дифференциатора 50 9 и датчика 10 температуры дополнительно увеличивает мощность электронавревателя 6 и тем самым уменьшает отрицательное отклонение давления, 55 то есть повышает качество регулирования при отрицательном возмущении. В случае увеличения температуры воды первого контура вода из горячей нитки первого контура поступает в компенсатор объема, что вызывает повышение давления и одновременное снижение температуры воды в компенсаторе объема. Увеличение сигнала датчика 2 давления вызывает нарушение баланса регулятора 3, который начинает воздействовать на открытие клапана k трубопровода 5 впрыска. Действие впрыска резко ограничивает положительное отклонение давления. После кратковременного крутого увеличения отклонение давления достигает максимума, а затем медленно уменьшается, давление приближается к заданному значению. Клапан 4 на трубопроводе 5 впрыска при этом прикрывается. В этом процессе вода в компенсаторе объема разбавляется более холодной водой первого контура, в связи с чем сигнал датчика 8 температуры уменьшается. Сигнал датчика 10 температуры быстро увеличивается в начале процесса, затем, вблизи максимума отклонения давления у непродолжительное время остается почти постоянным, затем постепенно уменьшается в темпе устранения положительного отклонения давления. Соответственно этому сигнал дифференциатора 9 в начале процесса по знаку противоположен изменению сигнала датчика 8 температуры^ а по величине намного превосходит этол изменение. Вблизи максимума отклонения давления сигнал дифференциатора 9 близок к нулевому значению. Б ходе уменьшения положительного отклонения давления знак сигнала дифференциатора 9 совпадает со знаком изменения сигнала датчика 8 температуры. При совместном действии сигналов датчика 8 температуры и дифференциатора 9 регулятор 7 в начале процесса, когда давление резко увеличивается, отключает электронагреватель 6, так как сигнал дифференциатора 9, направленный в сторону уменьшения мощности электронагревателя 6, в начале процесса оказывается намного большим, чем сигнал датчика 8 температуры, направленный в сторону увеличения мощности электронагревателя 6. Этим предотвращается дополнительный рост давления, обусловленный сжатием паровой подушки за счет расширения воды, поступившей из перзого контура Б компенсатор объема, в результате нагрева этой воды до состояния насыщения. 1542300 Расширение поступившей из первого контура воды эквивалентно увеличению положительного объемного возмущения и может вызвать увеличение положительного отклонения давления в начале процесса. Действие дифференцированного сигнала по температуре пара, вызывая отключение электронагревателя 6 в начале процесса, предотЮ вращает, дополнительное увеличение положительного отклонения давления. На промежутке времени, когда отклонение давления близко к максимальному, воздействие регулятора 7 на электро15 нагреватель 6 определяется в основном отклонением сигнала датчика 8 температуры, так как сигнал дифференциатора 9 в это время близок к нулевому значению. В это время регулятор 7 20 включает электронагреватель 6 и начинает наращивать его мощность. После начала спада давления сигнал дифференциатора 9, действуя в ту же сторону, что и отклонение сигнала датчика 8 температуры, вызывает дополнительное 25 увеличение мощности электронагревателя 6. Соотношение сигналов дифференциатора 9 и датчика 8 температуры подбирают при настройке регулятора 7 таким образом, чтобы к моменту полно- 30 го устранения положительного отклонения давления регулятор 7 обеспечил восстановление температуры воды в компенсаторе объема до значения, соответствующего насыщению при заданном 35 давлении. Таким образом, за счет измерения температуры пара в паровом прост й , ранстве компенсатора объема и формирования воздействия на электронагреватель с учетом дифференцированного сигнала по температуре пара, данное техническое решение предотвращает увеличение положительных отклонений давления уменьшением мощности электронагревателя во время быстрого роста давления и уменьшает отрицательное отклонение давления нагревом воды до состояния насыщения к моменту полного устранения положительного отклонения давления после вытеснения в компенсатор объема более холодной воды из первого контура, т.е. повышает качество регулирования давления. Повышение качества регулирования давления в компенсаторе объема способствует повышению надежности работы энергоблока. Фор мул а и з о б р е т е н и я Способ регулирования давления в компенсаторе объема по а в т . с в . Р 1419369, о т л и ч а ю щ и й с я тем, что, с целью повышения качества регулирования в переходных процессах с вытеснением в компенсатор объема более холодной воды из первого контура, дополнительно измеряют температуру пара в паровом пространстве компенсатора объема, формируют дифференциальный сигнал по этой температуре и по нему корректируют воздействие на электронагреватели компенсатора объема. 1542300 5 Составитель И.Герасимов Редактор С.Кулакова Техред М.Дидык Корректор М.Самборская Заказ 183/ДСП Тираж 165 Подписное ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, Ш 1
