Спосіб визначення моменту відкриття клапана

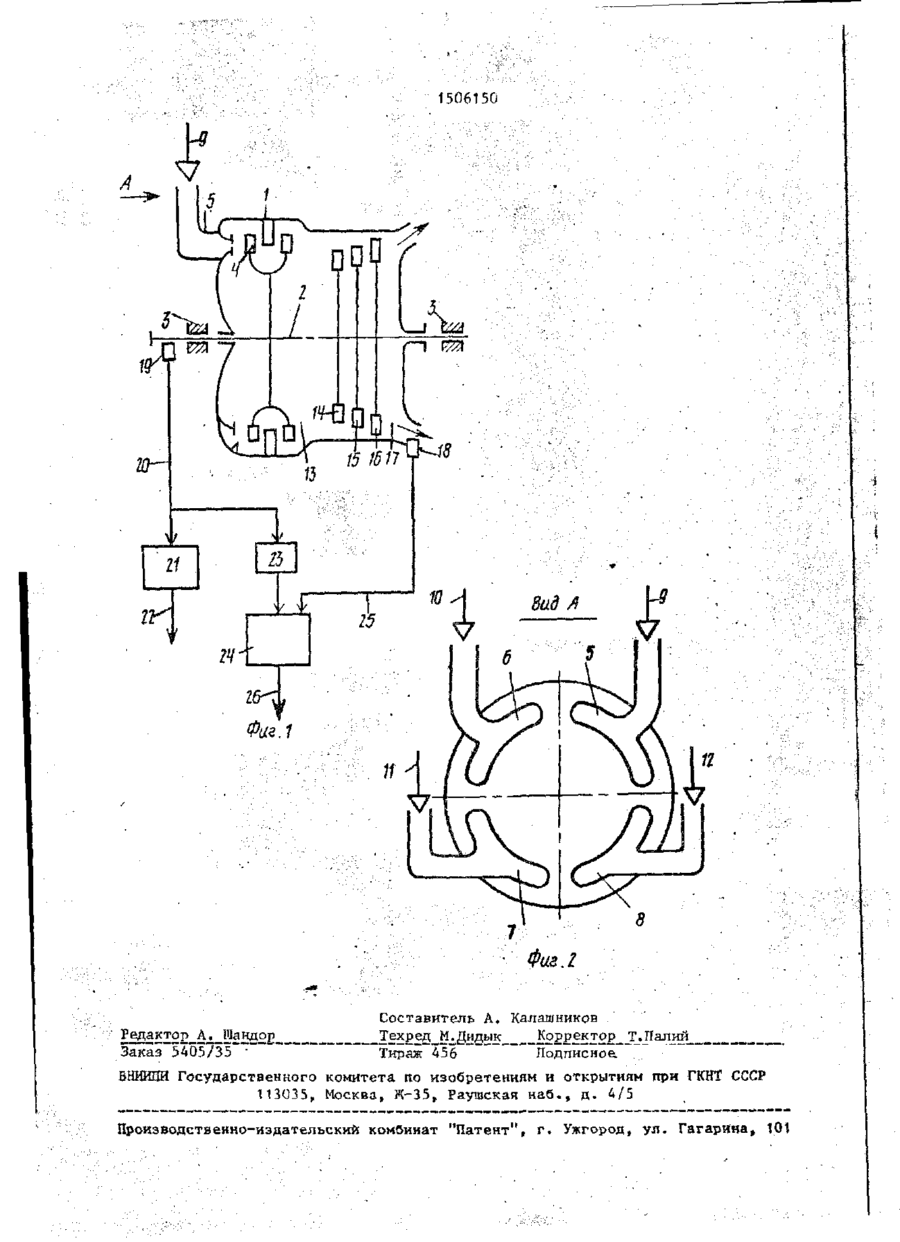

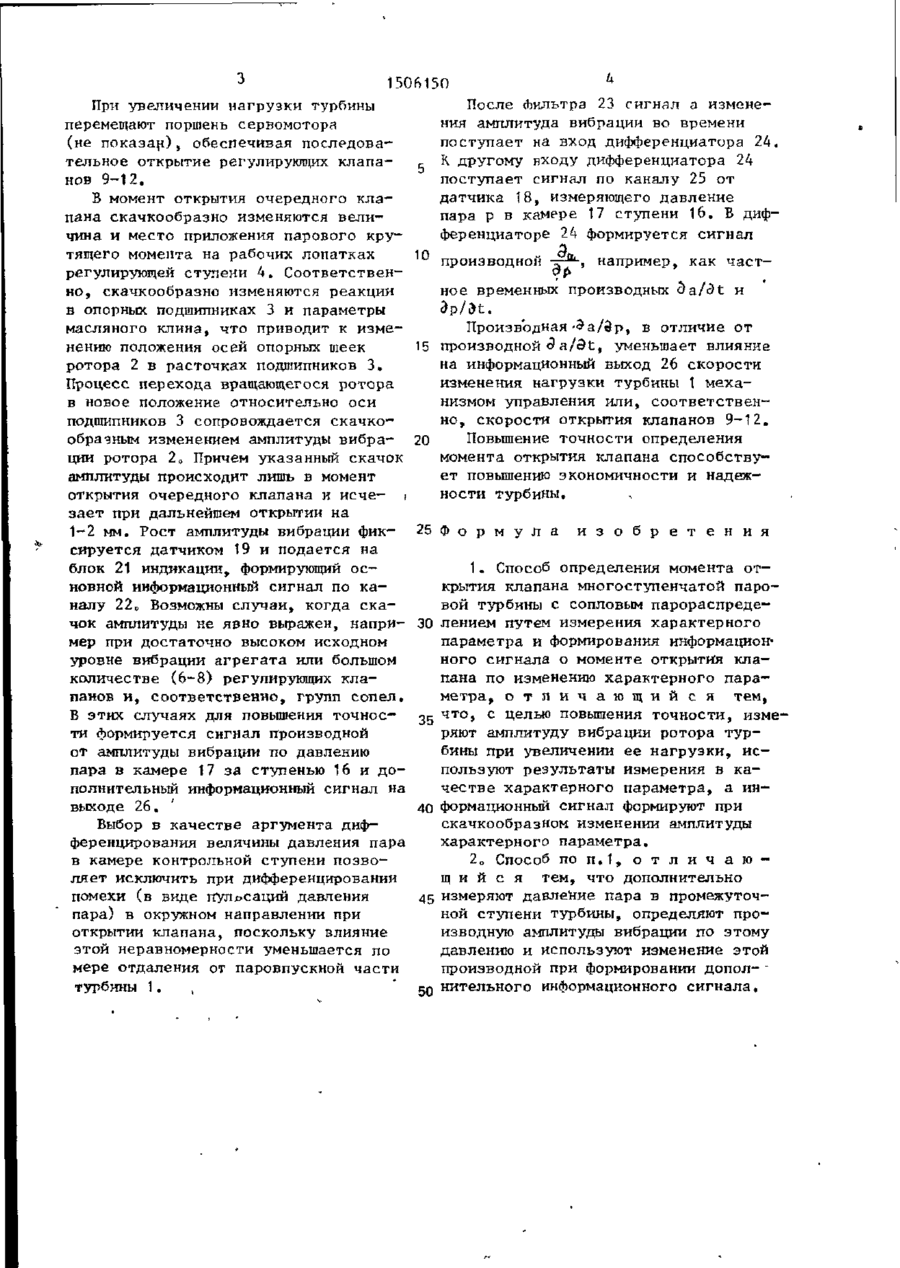

Изобретение относится к теплоэнергетике и может быть использованс при регулировании режимов работы многоступенчатых паровых турбин с сопловым парораспределением. Б качестве характерного параметра измеряют амплитуду вибрации ротора турбины при увеличении ее нагрузки и формируют информационный сигнал о моменте открытия клапана при скачкообразном изменении характерного параметра, тем самым повышая точность определения момента открытия. 1 з.п.ф-лы, 2 ил. і Изобретение относится к теплоэнергетике и может быть использовано при регулировании режимов работы многоступенчатых паровых турбин с сопловым парораспределением. Цель изобретения - повышение точности. На фиг.1 приведена схема устройства, реализующего данный способ, со схематическим изображением продольного разреза турбины; на фиг, 2 вид А на фиг»1. Устройство, реализующее данный способ, взаимодействует с турбиной 1, содержащей ротор 2, снабженный подшипниками 3. К регулирующей стз'пени 4 пар подводится через сопловые сегменты 5-8 и регулирующие клапаны 9-12 (фиг.2), После камеры 13 за регулирующей ступенью 4 расположены ступени 14-16 давления. К камере 17. за ступенью 16 давления подключен датчик 18 давления пара. На выходящем из цилиндра турбины 1 конце ротора 2 установлены датчики 19 поперечного смещения ротора 2, измеряющие амплитуду его вибрации. Сигналы от датчиков 19 по каналу 20 подаются на блок 21 индикации, вырабатывающий информационный сигнал по каналу 22. Сигнал по каналу 20, кроме того, через фильтр 23 поступает на вход дифференциатора 24, К другому входу дифференциатора 24 подается сигнал, поступающий по каналу 25 от датчика 18 давления пара в камере 17 ступени 16 турбины 1. Выходом 26 дифференциатора 24 служат сигнал производной от амплитуды вибрации по давлению пара в камере 17, формируемый, например, как отношение производной по времени от сигнала, поступающего по каналу 20 к производной по времени сигнала,поступающего по каналу 25. Способ осуществляют следующим образом. п ел J 1506150 При увеличении нагрузки турбины перемещают поршень сервомотора (не показан), обеспечивая последовательное открытие регулирующих клапанов 9-12. В момент открытия очередного клапана скачкообразно изменяются величина и место приложения парового крутящего момента на рабочих лопатках регулирующей ступени 4, Соответственно, скачкообразно изменяются реакции в опорных подшипниках 3 и параметры масляного клина, что приводит к изменению положения осей опорных шеек ротора 2 в расточках подшипников 3. Процесс перехода вращающегося ротора в новое положение относительно оси подшипников 3 сопровождается скачкообразным изменением амплитуды вибрации ротора 2о Причем указанный скачок амплитуды происходит лишь в момент открытия очередного клапана и исче- г зает при дальнейшем открытии на 1-2 мм. Рост амплитуды вибрации фиксируется датчиком 19 и подается на блок 21 индикации, формирующий о с— новной информационный сигнал по каналу 22„ Возможны случаи, когда скачок амплитуды не явно выражен, например при достаточно высоком исходном уровне вибрации агрегата или большом количестве (6-8) регулирующих клапанов и, соответственно, групп сопел. В этих случаях для повышения точности формируется сигнал производной от амплитуды вибрации по давлению пара в камере 17 за ступенью 16 и дополнительный информационный сигнал на выходе 26, h После Фильтра 23 сигнал а изменения амплитуда вибрации во времени поступает на вход дифференциатора 24. К другому нходу дифференциатора 24 поступает сигнал по каналу 25 от датчика 18, измеряющего давление пара р в камере 17 ступени 16. В дифференциаторе 24 формируется сигнал 10 производной *-, например, как ч а с т ное временных производных 3a/c)t и Эр/dt. Производная-Эа/Зр, в отличие от 15 производной < a / 9 t , уменьшает влияние 5 на информационный выход 26 скорости изменения нагрузки турбины 1 механизмом управления или, соответственно, скорости открытия клапанов 9-12. 20 Повышение точности определения момента открытия клапана способствует повышению экономичности и надежности турбины. 25 Ф о р м у л а и з о б р е т е н и я 1. Способ определения момента открытия клапана многоступенчатой паровой турбины с сопловым парораспреде30 лением путем измерения характерного параметра и формирования информационного сигнала о моменте открытия клапана по изменению характерного параметра, о т л и ч а ю щ и й с я тем, что, с целью повышения точности, изме3 5 ряют амплитуду вибрации ротора турбины при увеличении ее нагрузки, и с пользуют результаты измерения в к а честве характерного параметра, а ин40 формационный сигнал формируют при скачкообразном изменении амплитуды Выбор в качестве аргумента дифхарактерного параметра. ференцирования величины давления пара 2О Способ п о п . 1 , о т л и ч а ю в камере контрольной ступени позвощ и й с я тем, что дополнительно ляет исключить при дифференцировании 45 измеряют давление пара в промежуточпомехи (в виде пульсаций давления ной ступени турбины, определяют пропара) в окружном направлении при изводную амплитуды вибрации по этому открытии клапана, поскольку влияние давлению и используют изменение этой этой неравномерности уменьшается по производной при формировании допол- мере отдаления от паровпускной части турбины 1. 50 нительного информационного сигнала. 1506150 Фиг.2 Составитель А. Калашников Заказ 5405/35 ' Тираж 456 Подписное. ВНИИПЙ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.„ д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина9 101
